如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解

鋼板厚度公差,首先明確其定義與分類,即實際厚度與標稱厚度的允許偏差范圍,測量方法多樣,包括直接測量法如卡尺、千分尺等工具的使用,以及間接測量法如超聲波測厚儀的應用,對于高精度要求的產品,還需結合機械自動控制技術,通過傳感器實時監控并調整鋼板厚度,原材料質量控制和加工工藝管理也是確保鋼板厚度公差的關鍵。

檢測鋼板厚度公差的方法

一、使用合適的測量設備

  • 在線測厚儀
    • 部分在線測厚儀設置2只二維激光測量傳感器和2只激光位移傳感器。二維傳感器置于兩側,間距可根據板材厚度由伺服電機驅動滑臺模組調整,調整后無需校準即可高精度測量;位移傳感器固定在被測板材上下方,測量板材中間點厚度。其可測量厚度范圍為6 - 150mm,測厚靜態測量精度可達±0.10mm,動態測量精度為±0.2mm。能夠?qū)崟r(shí)、連續、非接觸式測量,還可提供鋼帶的寬度、擺動、跳動、溫度等信息,并且有測量曲線顯示、數據和歷史記錄曲線和列表、系統自檢、異常報警和排障措施提示、自動標定、遠程監控等功能,具備一級PLC及二級數據庫接口等性能指標。
  • 超聲波測厚儀
    • ?,擜S840超聲波測厚儀:測量范圍為1.2 - 225mm(鋼),測量誤差±(1%±0.1)mm,可用于工業生產中鋼板等產品的連續厚度測量。
    • ?,擜S850超聲波測厚儀:測量范圍1.2 - 225mm(鋼),測量誤差±(1%±0.1)mm,常用于鋼板等的厚度測量,探頭樣式為分體式,管材測量下限為Φ20*3mm(鋼),測量誤差為±(1%H±0.1)mm。
    • 宇時先鋒PM - 5DL高精度帶存儲測厚儀:測量范圍自動為0.25mm - 27mm;多重波校驗法下是0.25mm - 9mm;回波 - 回波法下為0.25mm - 13.5mm;脈沖 - 回波法下為1.5mm - 27mm,適合汽車車身鋼板等薄壁材料厚度測量。
    • PM - 5高精度測厚儀:分辨率0.001mm,最薄可測量0.2mm厚度的工件,適合汽車車身鋼板等薄壁材料厚度測量。
    • 宇時先鋒UM - 5DL大容量穿透涂層超聲波測厚儀:測量范圍為1.2 - 200.0mm,可存儲10W個厚度值,能測量鋼板等多種材料的厚度。
    • 宇時先鋒UM - 5D穿透涂層超聲波測厚儀:測量范圍1.2 - 200.0mm,穿透模式可測量127mm厚度的工件,可用于測量鋼板等多種材料的厚度。
    • 宇時先鋒UM - 5彩屏A/B掃描測厚儀:測量范圍為0.8 - 100.0mm,可用于金屬材質(包括鋼板)、管道等的厚度測量。
    • 宇時先鋒UM - 3精密測厚儀:分辨率為0.001mm,測量下限為0.3mm,適合測量平整的薄鋼板件厚度。
  • 筆式涂層測厚儀
    • 德國EPK PenTest筆式涂層測厚儀:測厚范圍為25 - 700μm,采用磁吸力原理,用于測量鐵基體上的非磁性涂涂層,主要應用于鋼結構、涂漆鋼板和各種鋼制底板的快速檢查測量,誤差范圍為±10%。

二、遵循檢測流程

  1. 確定標準厚度
    • 根據鋼板的規格要求或者相關標準(如國家標準、行業標準等)確定鋼板應達到的標準厚度值。例如,如果鋼板標注為20±0.2mm,那么20mm就是標準厚度。
  2. 進行測量
    • 選擇上述合適的測量設備,按照設備的操作說明對鋼板進行厚度測量。在測量時,要確保測量點的選取具有代表性,一般可多選取幾個測量點(如鋼板的中心、邊緣等位置),以全面反映鋼板的厚度情況。
  3. 計算公差
    • 計算實際測量厚度與標準厚度的差值,得出厚度公差。如果實際測量厚度為19.9mm,標準厚度為20mm,那么厚度公差就是 - 0.1mm。根據這個差值判斷是否在允許的正負公差范圍內。例如,對于20±0.2mm的鋼板, - 0.1mm在 - 0.2mm到 + 0.2mm的公差范圍內,則該鋼板的厚度公差符合要求。
  4. 多次測量與數據記錄
    • 為了確保測量結果的準確性,應進行多次測量,并記錄每次測量的數據。通過對多次測量數據的分析,可以更全面地了解鋼板厚度公差的情況,避免單次測量可能存在的誤差。

三、注意事項

  • 測量環境影響
    • 部分測量設備(如超聲波測厚儀)在測量鋼板厚度時會受晶粒度、內應力、組織、耦合劑、表面狀況、溫度、內部缺陷等因素影響產生誤差。例如,溫度過高或過低可能影響超聲波的傳播速度,從而影響測量精度。所以在測量時要盡量保證測量環境的穩定,如溫度、濕度等符合設備的要求,如果無法避免環境因素的影響,則需要對測量結果進行相應的修正。
  • 測量設備的校準
    • 定期對測量設備進行校準,確保測量設備的準確性。不同的測量設備有不同的校準方法和周期,要按照設備制造商的建議進行校準操作。例如,在線測厚儀可能需要定期檢查傳感器的準確性、調整設備的參數等;超聲波測厚儀可能需要對探頭進行校準,更換耦合劑等。

在線測厚儀的維護與校準指南

如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第1張

超聲波測厚儀適用材料范圍

如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第2張

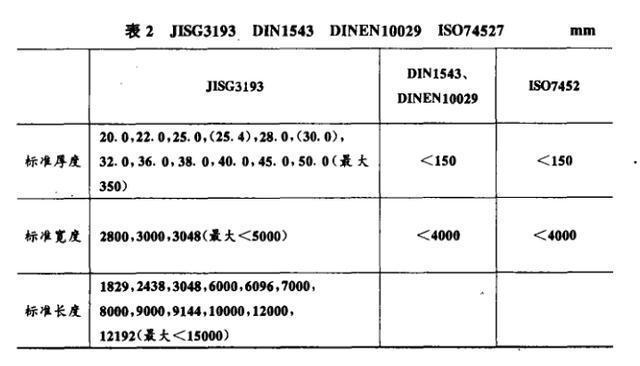

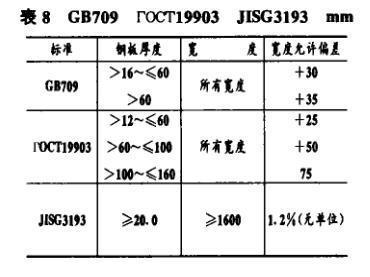

鋼板厚度公差標準對比

不同測厚儀精度比較分析

如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第3張如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第4張如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第5張如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第6張如何檢測鋼板厚度公差?鋼板厚度公差檢測方法及要點詳解 行業新聞 第7張
