維加固后結(jié)構(gòu)性能檢測方法多樣，材料性能檢測方面，使用電子萬能試驗(yàn)機(jī)等設(shè)備對碳纖維布和樹脂基體進(jìn)行力學(xué)性能測試，結(jié)構(gòu)性能檢測上，通過裂縫寬度觀測儀、位移計(jì)、應(yīng)變片等工具監(jiān)測結(jié)構(gòu)變形，測量裂縫寬度、撓度、殘余變形等參數(shù)來評價整體性能。

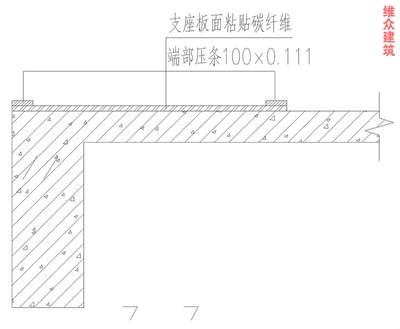

碳纖維加固后結(jié)構(gòu)性能檢測方法

• 現(xiàn)場抽樣正拉強(qiáng)度檢測
  • 現(xiàn)場抽樣進(jìn)行正拉強(qiáng)度檢測是檢驗(yàn)碳纖維加固效果的一種方法。通過對加固后的結(jié)構(gòu)進(jìn)行抽樣，然后測試碳纖維與被加固結(jié)構(gòu)之間的正拉強(qiáng)度。正拉強(qiáng)度合格表明碳纖維與結(jié)構(gòu)之間的粘結(jié)性能良好，能夠有效地協(xié)同工作，共同承受荷載，從而保證加固后的結(jié)構(gòu)性能達(dá)到預(yù)期要求。這有助于評估碳纖維加固在結(jié)構(gòu)受力方面的實(shí)際效果，確保加固結(jié)構(gòu)在正常使用和承載情況下的安全性和穩(wěn)定性。
• 檢測界面處理和工序銜接時間間隔
  • 在碳纖維加固過程中，界面處理和工序之間的銜接時間間隔對加固效果有重要影響。檢測界面處理情況可以查看碳纖維粘貼表面是否進(jìn)行了適當(dāng)?shù)奶幚?，如是否清潔、干燥、粗糙度是否合適等。合適的界面處理能提高碳纖維與結(jié)構(gòu)之間的粘結(jié)力。工序銜接時間間隔如果不符合要求，可能會影響結(jié)構(gòu)膠的性能發(fā)揮或者碳纖維的粘貼效果，進(jìn)而影響加固后結(jié)構(gòu)的整體性能。例如，如果在涂刷結(jié)構(gòu)膠后過早或過晚粘貼碳纖維布，都可能導(dǎo)致粘結(jié)效果不佳，從而影響加固結(jié)構(gòu)的承載能力等性能指標(biāo)。
• 結(jié)構(gòu)膠實(shí)驗(yàn)室檢測
  • 抗拉強(qiáng)度檢測
    • 結(jié)構(gòu)膠的抗拉強(qiáng)度是影響碳纖維加固結(jié)構(gòu)性能的重要因素。將結(jié)構(gòu)膠送往實(shí)驗(yàn)室進(jìn)行抗拉強(qiáng)度檢測，如果抗拉強(qiáng)度達(dá)到設(shè)計(jì)要求，說明結(jié)構(gòu)膠能夠在碳纖維與被加固結(jié)構(gòu)之間提供足夠的拉力傳遞能力，確保碳纖維在承受拉力時能夠有效地將力傳遞到結(jié)構(gòu)上，從而增強(qiáng)結(jié)構(gòu)的抗拉性能。
  • 抗壓強(qiáng)度檢測
    • 抗壓強(qiáng)度檢測同樣重要。在結(jié)構(gòu)可能承受壓力荷載的情況下，結(jié)構(gòu)膠的抗壓強(qiáng)度合格能保證加固結(jié)構(gòu)在受壓時，碳纖維與結(jié)構(gòu)之間的連接不會因膠的抗壓能力不足而破壞，從而維持加固后結(jié)構(gòu)的整體穩(wěn)定性。
  • 彈性模量檢測
    • 彈性模量反映了材料在彈性變形階段應(yīng)力與應(yīng)變的比值。對結(jié)構(gòu)膠進(jìn)行彈性模量檢測，如果彈性模量符合要求，有助于確保碳纖維加固后的結(jié)構(gòu)在受力時，碳纖維和結(jié)構(gòu)膠能與被加固結(jié)構(gòu)協(xié)同變形，使加固效果達(dá)到預(yù)期的設(shè)計(jì)要求。
  • 老化試驗(yàn)
    • 老化試驗(yàn)可以模擬結(jié)構(gòu)膠在長期使用過程中受到環(huán)境因素（如溫度、濕度、紫外線等）影響的情況。通過老化試驗(yàn)后結(jié)構(gòu)膠仍能保持良好的性能，說明在加固結(jié)構(gòu)的長期使用過程中，結(jié)構(gòu)膠能夠持續(xù)有效地保證碳纖維與結(jié)構(gòu)之間的粘結(jié)性能，維持加固后結(jié)構(gòu)的性能穩(wěn)定性。
• 碳纖維網(wǎng)格加固混凝土梁的相關(guān)檢測（針對特定碳纖維網(wǎng)格加固情況）
  • 抗折強(qiáng)度檢測（以碳纖維網(wǎng)格加固混凝土梁為例）
    • 試驗(yàn)材料準(zhǔn)備：裁切所需規(guī)格（如長×寬為160mm×40mm的碳纖維網(wǎng)格備用），將聚合物砂漿的原材料按照設(shè)計(jì)的水灰比（如15.5%）進(jìn)行充分?jǐn)嚢鑲溆谩＿@一步驟確保了試驗(yàn)材料的規(guī)格和配比符合要求，為后續(xù)制作檢測試樣提供了合格的材料基礎(chǔ)。
    • 試樣模具準(zhǔn)備：取規(guī)格（如長×寬×高為160mm×40mm×40mm）的試樣制備所需模具，將模具內(nèi)表面均勻涂抹一層脫模劑（如凡士林）。合適的模具規(guī)格和脫模劑的使用方便后續(xù)試樣的制作和脫模，有助于保證試樣的質(zhì)量和完整性。
    • 制備試樣：將模具固定于震動設(shè)備內(nèi)，先向模具內(nèi)平鋪備用的聚合物砂漿形成15mm厚的第一層砂漿，啟動震動設(shè)備使砂漿均勻分布，關(guān)閉設(shè)備后平鋪裁剪好的碳纖維網(wǎng)格，再繼續(xù)平鋪聚合物砂漿形成10mm厚的第二層砂漿，再次啟動震動設(shè)備震平砂漿表面，完成試樣制備。這一過程中各層材料的鋪設(shè)厚度和操作順序都經(jīng)過精心設(shè)計(jì)，保證了碳纖維網(wǎng)格在試樣中的合理布置，以便準(zhǔn)確檢測加固效果。
    • 試樣養(yǎng)護(hù)：將盛有試樣的模具放在養(yǎng)護(hù)室養(yǎng)護(hù)24小時后脫模，取出試樣后先在水中養(yǎng)護(hù)7天，再進(jìn)行21天的干燥養(yǎng)護(hù)。合理的養(yǎng)護(hù)過程能使試樣達(dá)到預(yù)期的強(qiáng)度發(fā)展，確保檢測結(jié)果能夠真實(shí)反映加固后結(jié)構(gòu)的性能。
    • 抗折強(qiáng)度檢測：利用萬能試驗(yàn)機(jī)測試試樣的抗折強(qiáng)度并記錄結(jié)果。通過抗折強(qiáng)度的檢測，可以直觀地了解碳纖維網(wǎng)格加固混凝土梁后的結(jié)構(gòu)抗折性能提升情況，從而評估加固對結(jié)構(gòu)性能的影響。
• 無損檢測技術(shù)（加固施工后的驗(yàn)收檢測）
  • 在碳纖維加固施工完成后，可以采用無損檢測技術(shù)對加固部位進(jìn)行檢測和評估。無損檢測技術(shù)不會對加固后的結(jié)構(gòu)造成破壞，能夠有效地檢測加固結(jié)構(gòu)內(nèi)部的缺陷、碳纖維與結(jié)構(gòu)的粘結(jié)情況等。例如，通過超聲檢測可以檢測碳纖維與結(jié)構(gòu)之間的粘結(jié)是否密實(shí)，有無空鼓等缺陷；通過雷達(dá)檢測等技術(shù)可以查看加固結(jié)構(gòu)內(nèi)部碳纖維的分布情況等，確保加固效果的安全性和可靠性。

碳纖維加固效果評價標(biāo)準(zhǔn)

碳纖維加固后耐久性研究

碳纖維與混凝土結(jié)合性能

碳纖維加固成本效益分析
