：加固設計施工圖繪制要點涵蓋多方面關鍵內容，需精準明確結構現狀及加固需求，依據詳細檢測數據開展設計，在繪制時，要準確標注構件尺寸、位置及加固材料規格等信息，確保施工人員能清晰理解，對于加固節點，應詳細繪制大樣圖，清晰展現連接構造與方式，保障節點強度與穩定性，要合理規劃施工順序并在圖中體現，避免工序沖突影響加固效果。

一、基本要求方面的要點

• 依據文件的體現
  • 在繪制加固設計施工圖時，要明確體現作為設計依據的政府有關部門的批準文件及附件等內容。例如在廈門市中小學校舍抗震加固施工圖繪制中，就需要將這些依據文件納入考慮范圍，以保證施工圖的合法性和合規性。
• 勘察與檢測相關內容
  • 原勘察報告或?qū)彶楹细竦难a(bǔ)充勘察巖土工程勘察文件（詳勘）是繪制的重要依據，可不進行補充勘察時應滿足相關審查要點要求。同時，抗震鑒定報告、檢測報告等也需要在施工圖繪制中有所體現，這些報告中的數據和結論會影響加固設計的具體內容，如加固的部位、方式等。
• 圖紙資料完整性
  • 完整的加固設計施工圖應包括原結構竣工圖、原建筑竣工圖，或原結構施工圖、建筑施工圖，或按實際現狀測量而繪制的結構圖、建筑圖，以及完整的加固施工圖設計文件（含計算書并注明計算軟件的名稱及版本）等內容。這有助于施工人員全面了解建筑結構的原始情況和加固要求。

二、結構專業方面的要點

（一）遵循相關規范與標準

• 強制性條文遵循
  • 必須遵循《工程建設標準強制性條文》（房屋建筑部分），例如在結構計算、建筑抗震設計等方面要符合相關具體條款要求。像建筑抗震設計規范GB50011 - 2001（2008年版）、建筑工程抗震分類標準GB50223 - 2008、混凝土結構加固設計規范GB50367 - 2006等都是在繪制加固設計施工圖時需要遵循的重要規范標準，確保結構的安全性和抗震性等要求。
• 設計依據準確性
  • 工程建設標準適用性：使用的設計規范、規程要適用于本工程且為有效版本。例如在不同地區和不同類型建筑的加固設計中，要選用正確的規范版本，像廈門市的中小學校舍加固就有專門適用的設計指南等相關依據需要遵循。
  • 抗震設防相關參數：建筑抗震設防類別、抗震設防烈度、設計基本地震加速度和所屬設計地震分組等參數要符合國家標準《建筑抗震設防分類標準》GB50223 - 2008的規定。并且在采用這些參數時，要依據批準的數值或者按照《建筑抗震設計規范》GB50011 - 2001（2008年版）附錄A的要求準確取值，例如A、B、C類建筑劃分應符合抗震鑒定標準的要求。
  • 巖土工程勘察報告運用：正確使用巖土工程勘察報告所提供的巖土參數，對于基礎形式、地基處理等要正確采用報告提出的建議并采取相應措施。如果工程需考慮地下水位對地下建筑影響，設計及計算所采用的抗浮設計水位要符合《巖土工程勘察報告》所提水位。
  • 鑒定報告要求落實：按鑒定報告的要求采取加固處理，對于未加固的構件要說明處理情況及原因，確保加固設計是基于準確的鑒定結果進行的。

（二）結構計算書相關要點

• 軟件適用性
  • 軟件鑒定情況：所使用的計算軟件要通過有關部門的鑒定，確保軟件的可靠性和準確性，這關系到結構計算結果的有效性。
  • 技術條件合規性：計算軟件的技術條件要符合現行工程建設標準的規定，并且需要闡明其特殊處理的內容和依據，以便在審核和施工過程中能夠準確理解計算結果的來源和意義。
• 計算分析合理性
  • 計算模型建立：計算模型的建立要符合工程的實際情況，包括必要的簡化計算與處理。例如在考慮建筑結構的空間受力特性、構件連接關系等方面，要建立合理的計算模型，避免因模型不合理導致計算結果與實際情況偏差過大。
  • 抗震驗算系數：采用樓層綜合能力指數進行抗震驗算時，體形影響系數和局部影響系數要符合抗震加固技術規范要求，保證抗震驗算結果的準確性，從而為加固設計提供可靠依據。
  • 結果分析判斷：所有計算機計算結果，應經分析判斷確認其合理、有效后方可用于工程設計，不能直接使用未經分析判斷的計算結果，防止因錯誤結果導致加固設計不合理。
• 計算書完整性
  • 結構設計計算書應包括結構整體計算總信息、周期、振型、地震作用、位移，根據加固后的荷載、地震作用和實際受力狀況確定的結構平面簡圖、荷載平面簡圖、配筋平面簡圖，以及涉及到的地基計算、基礎計算、擋土墻計算等內容，確保計算書涵蓋了結構加固設計所需的各項計算內容。

（三）結構設計總說明要點

• 設計依據條件審查
  • 正確闡述結構類型及概況、建筑結構安全等級和后續使用年限（A、B、C類建筑）、建筑抗震設防分類、抗震設防烈度（設計基本地震加速度及設計地震分組）、場地類別和鋼筋混凝土結構抗震等級、地基基礎設計等級、基本風壓、地面粗糙度等基本設計依據條件，確保這些條件的準確性，為后續施工提供明確的設計基礎。
• 材料與構造說明

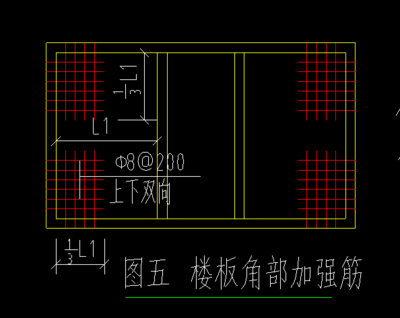

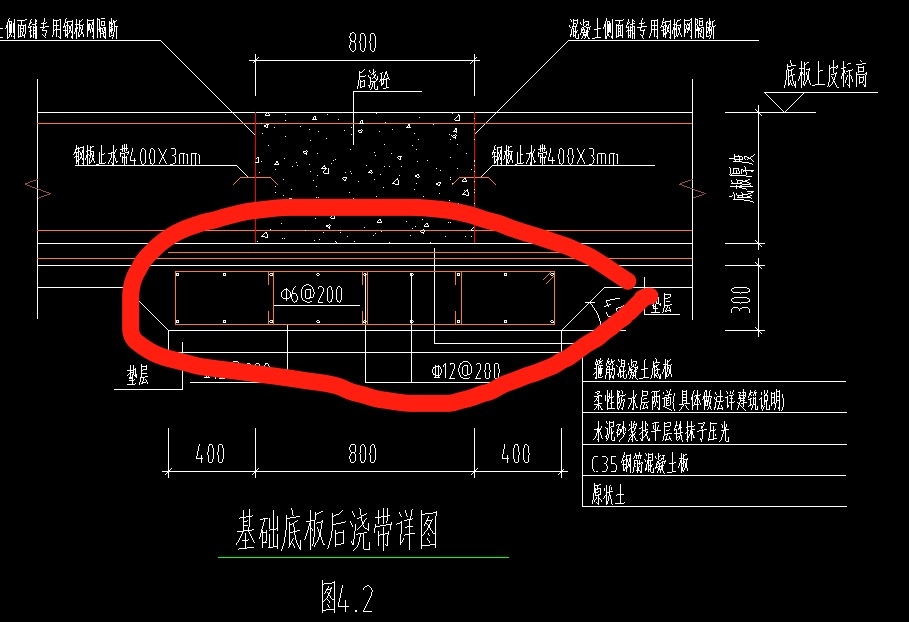

  • 材料選用：對結構材料選用、統一構造做法、標準圖選用等內容進行準確說明。例如明確加固過程中使用的混凝土強度等級、鋼材型號等材料要求，以及加固節點處的構造做法等，保證施工過程中有準確的材料和構造依據。
  • 施工相關說明：對涉及使用、施工等方面需作說明的問題進行交待，如施工過程中的注意事項、特殊施工工藝要求等內容，有助于施工人員更好地理解設計意圖并進行施工操作。

三、加固施工圖表示方法要點

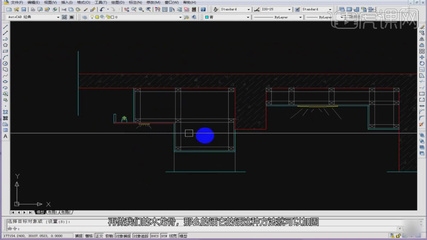

• 注寫方式的運用

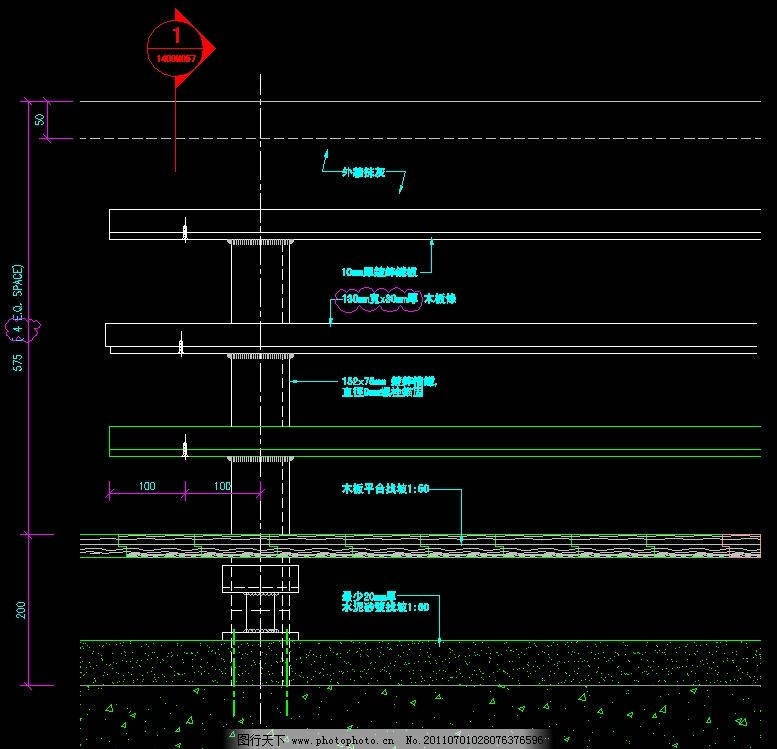

  • 列表注寫法：根據加固方法在分標準層繪制的構件（梁、板、柱等）平面布置圖上，對同一編號的構件選擇一個截面分別標注構件編號、起止高度、原截面尺寸、加固截面尺寸、加固材料類別及具體數量。例如在標注碳纖維布加固構件時，要準確注明碳纖維布的層數、寬度、間距、分布長度等信息。
  • 截面注寫法：根據加固方法在分標準層繪制的構件（梁、板、柱等）平面布置圖上，對同一編號的構件分別直接注寫原截面尺寸、加固截面尺寸、加固材料類型及數量，能夠直觀地展示構件加固前后的尺寸和材料變化情況。
  • 平面注寫法：根據加固方法在分標準層繪制的構件（梁、板、柱等）平面布置圖上，對不同編號的構件分別在其上注寫編號、原截面尺寸、加固材料類別及具體數量，一般樓層起止標高在圖中另行注明，方便施工人員快速了解不同構件的加固要求。
