碳纖維加固案例分析摘要**，碳纖維加固技術以其高強度、輕質、耐腐蝕等特性，在結構加固領域得到廣泛應用，本文通過實際案例分析，展示了碳纖維加固的顯著效果，某橋梁因長期承載及環境因素導致結構受損，采用碳纖維布進行加固后，不僅顯著提高了橋梁的承載能力，還有效延長了其使用壽命，施工過程中，碳纖維布的粘貼密實、無空鼓，且對原結構影響小，體現了該技術的優越性，碳纖維加固還具有施工便捷、周期短等優點，為類似工程提供了寶貴經驗。

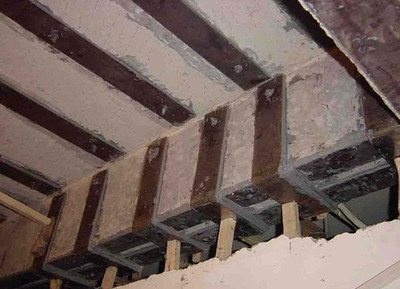

一、某工程樓板碳纖維加固案例

• 工程背景與加固原因
  • 在某工程中，由于建筑功能發生變化，樓板活荷載增大。經計算復核，既有樓板配筋里部分樓板上鐵鋼筋配筋不足，所以需要進行加固。加固方采用粘貼碳纖維法進行加固。此案例加固計算采用設計軟件計算和EXCEL表格分別進行。
• 碳纖維加固法適用范圍
  • 適用于鋼筋混凝土受彎、軸心受壓、大偏心受壓及受拉構件的加固。要求被加固的混凝土結構構件，其現場實測混凝土強度等級不得低于C15，且混凝土表面的正拉粘結強度不得低于1.5MPa。
• 參考規范與材料要求
  • 參考規范：《混凝土結構加固設計規范》(GB50367 - 2013)。
  • 材料要求：碳纖維材料本身性能要求詳見《混凝土結構加固規范》GB5067第4.3的內容；貼用結構膠要求詳見國家標準《工程結構加固材料安全性鑒定技術規范》GB50728第4.2.2條的要求。材料具體要求可加入學社聯盟（掃碼咨詢）。
• 設計規定要點
  • 方法適用于鋼筋混凝土受彎、軸心受壓、大偏心受壓及受拉構件的加固；被加固混凝土結構構件現場實測混凝土強度等級不得低于C15；外貼纖維復合材加固鋼筋混凝土結構構件時，應將纖維受力方式設計成承受拉應力作用；粘貼在混凝土構件表面上的纖維復合材，不得直接暴露于陽光或有害介質中。
• 本案例加固要求
  • 經承載力復核，1軸 - 6軸X方向支座上鐵需要加固，支座最大彎矩為19.2KNm/m；經承載力復核，B軸Y方向支座上鐵需要加固，支座最大負彎為13.0KNm/m。

二、涵洞蓋板碳纖維加固案例

• 病害產生原因
  • 施工質量問題：涵洞建設施工時存在質量問題，蓋板鋼筋保護層厚度不夠，混凝土震搗不密實，經常年使用，表層混凝土容易風化脫落，形成露筋。
  • 防水層失效：蓋板防水層開裂失效，雨水不斷滲入與蓋板混凝土的主要成分硅酸鈣發生水化反應，形成游離鈣、硅酸和氫氧根，在毛細壓作用下混凝土中的鹽份被水帶出淤積于混凝土表面，進一步與空氣中的二氧化碳發生反應，在混凝土表面結晶形成白色硬塊。
• 施工方案選擇
  • 傳統方案：鑿除并清洗干凈原有蓋板混凝土表面的劣化層后，附著施工增加一定厚度的鋼筋混凝土保護層或噴射鋼纖維混凝土和外包鋼板，達到加固目的。但涵洞孔徑較小，機械設備在窄小空間內難以展開，若采用該方法加固涵洞蓋板工程，施工難度大，人員和設備需求多，預計工期10個月，且新舊混凝土界面粘結強度不高，真實受力狀況難與設計預想相符。
  • 碳纖維加固方案
    • 技術發展：碳纖維用于混凝土結構的加固始于七八十年代的美國、日本。日本阪神大地震及中國臺灣“9.11”地震后，被廣泛用于震后建筑重建和補強。我國起步較晚，但發展迅速，已有許多橋梁加固成功實例，如南京機場路高架橋空心板補強修復、盧溝新橋的補強修復工程等。
    • 工作原理、特點及優越性
      • 利用專門配制的粘結劑將碳纖維片粘貼在混凝土構件需補強加固部位表面，使混凝土與碳纖維片形成一體共同工作。
      • 碳纖維復合材料力學性能優越，抗拉強度是普通Ⅱ級鋼筋抗拉強度的10倍以上，彈模與鋼材相當；具有良好的耐腐蝕性及耐久性，適合沿海地區；單位體積重量僅為鋼材的l/4左右，制成板狀后厚度僅為1.4mm左右，幾乎不增加結構自重和改變截面外形。
      • 碳纖維布是柔性材料可任意裁剪，能有效封閉混凝土結構的裂縫，不改變結構形狀及外觀，適合涵洞蓋板這類施工面較小的工程；施工簡便、工序簡單，自重較輕，可用小型電動工具操作，操作空間要求寬松，可在傳統技術無法施工的有限作業空間內實施。
• 施工工序
  • 施工準備：認真閱讀設計圖紙，根據實際情況擬定施工計劃，備齊施工所需的各種材料及機具。
  • 混凝土表面處理：清除涵洞蓋板底面剝落、空鼓、蜂窩、腐蝕等劣化混凝土，露出混凝土結構層，較大面積劣質層鑿除后用環氧砂漿修復；用混凝土角磨機、砂紙等除去混凝土表面浮漿、油污等雜質，將面層打磨平整，凸起部位磨平，轉角粘貼處倒角處理并打磨成圓弧狀（R≥20mm）；用吹風機清理干凈并保持干燥。
  • 配置、涂刷底膠：按主劑:固化劑 = 2:1的比例將主劑與固化劑先后置于容器中，用彈簧秤計量，電動攪拌器均勻攪拌，根據現場實際氣溫決定用量并嚴格控制使用時間；用滾筒刷將底膠均勻涂刷于混凝土表面，待膠固化后進行下一工序施工（一般固化時間為2 - 3d）。
  • 配置找平膠（FE膠）并找平面層：混凝土蓋板表面凹陷部位用FE膠填平，模板接頭等出現高度差的部位用FE膠填補，轉角處用FE膠修補成光滑的圓?。ò霃讲恍∮?0mm）。

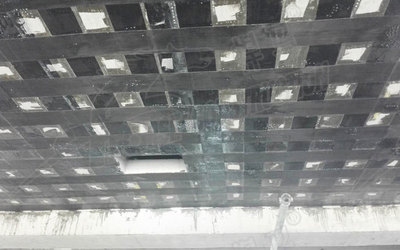

  • 粘貼碳纖維片材：按尺寸裁剪碳纖維布，調配、攪拌粘貼碳纖維材料的加固**膠（FR膠），攪拌至色澤均勻，用滾筒刷均勻涂抹于待粘貼部位，在搭接、混凝土拐角等部位多涂刷一些，確定粘貼部位無誤后剝?nèi)ルx型紙，將碳纖維布拉緊展平并鋪在涂有FR膠基面上，用特制滾子反復沿纖維方向滾壓，去除氣泡，使FR膠充分浸透碳纖維；碳纖維沿纖維方向的搭接長度不小于100mm，碳纖維端部固定用橫向碳纖維固定；多層粘貼重復上述步驟，待碳纖維布表面指觸干燥進行下一層的粘貼。
  • 保護：在后一層碳纖維的表面均勻涂抹FR膠（厚度為1 - 2mm），在加固后的碳纖維表面噴防火涂料進行保護。
