混凝土養(yǎng)護(hù)最佳實踐案例

混凝土養(yǎng)護(hù)的重要性

混凝土澆搗后，通過水泥水化作用逐漸凝結(jié)硬化。為了保證混凝土有適宜的硬化條件，使其強(qiáng)度不斷增長，必須對混凝土進(jìn)行養(yǎng)護(hù)。養(yǎng)護(hù)的主要目的是保持混凝土濕潤，避免失水，從而促進(jìn)水泥顆粒的充分水化和穩(wěn)定結(jié)晶的形成。

養(yǎng)護(hù)時機(jī)和方法

• 起始養(yǎng)護(hù)時間：混凝土澆筑后，應(yīng)在終凝前（通常為8~12小時內(nèi)）開始進(jìn)行自然養(yǎng)護(hù)。

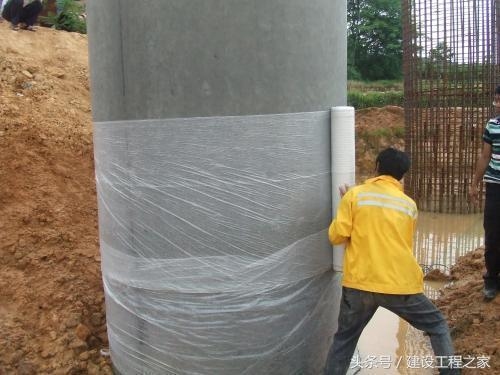

• 養(yǎng)護(hù)方法：包括灑水自然養(yǎng)護(hù)、噴涂薄膜養(yǎng)護(hù)及塑料薄膜包裹養(yǎng)護(hù)等。

具體養(yǎng)護(hù)實踐案例

箱梁蒸汽法養(yǎng)護(hù)

箱梁蒸汽法是一種有效的養(yǎng)護(hù)方法，特別適用于需要快速達(dá)到強(qiáng)度的混凝土結(jié)構(gòu)。該方法包括靜停、升溫、恒溫、降溫四個階段，每個階段都有嚴(yán)格的規(guī)定，以確?；炷恋馁|(zhì)量。

靜停期間

• 應(yīng)保持環(huán)境溫度不低于5°C，灌筑結(jié)束4~6小時后且混凝土終凝后方可升溫。

升溫階段

• 升溫速度不宜大于10°C/h。

恒溫階段

• 混凝土內(nèi)部溫度不宜超過60°C，最大不得超過65°C。
• 恒溫養(yǎng)護(hù)時間應(yīng)根據(jù)構(gòu)件脫模強(qiáng)度要求、混凝土配合比情況以及環(huán)境條件等通過試驗確定。

降溫階段

• 降溫速度不宜大于10°C/h。
• 當(dāng)降溫至梁體溫度與環(huán)境溫度之差不超過15°C時，撤除養(yǎng)護(hù)罩。

蓄水法養(yǎng)護(hù)大體積混凝土

在上海北大青鳥企業(yè)發(fā)展大廈的基礎(chǔ)施工中，采用了蓄水法對大體積混凝土進(jìn)行養(yǎng)護(hù)，并取得了良好的效果。

蓄水深度的計算

• 根據(jù)熱交換原理，計算出每立方米混凝土所需的蓄水深度，以控制混凝土中心和表面溫度的溫差。

實測數(shù)據(jù)分析

• 測溫結(jié)果顯示，混凝土內(nèi)部最高溫度與表面溫度之差均在11.6°C~24.2°C以內(nèi)，符合《混凝土結(jié)構(gòu)工程施工及驗收規(guī)范》中的溫差控制要求。

結(jié)論和體會

• 蓄水法養(yǎng)護(hù)通過調(diào)整蓄水深度，有效控制混凝土內(nèi)外溫差，保證養(yǎng)護(hù)質(zhì)量。
• 周邊擋水需無滲漏，避免影響蓄水效果。
• 對于局部超厚體混凝土，應(yīng)采取單獨(dú)處理措施，如增加蓄水深度或設(shè)置散熱管。
• 相對于傳統(tǒng)養(yǎng)護(hù)法，蓄水養(yǎng)護(hù)法降低了人工成本，且養(yǎng)護(hù)成本較低。

通過以上實踐案例和分析，可以看出，合理的養(yǎng)護(hù)方法和及時的養(yǎng)護(hù)措施對于保證混凝土質(zhì)量和強(qiáng)度至關(guān)重要。

混凝土養(yǎng)護(hù)成本控制技巧

混凝土養(yǎng)護(hù)新技術(shù)發(fā)展

不同氣候下養(yǎng)護(hù)方法選擇

混凝土養(yǎng)護(hù)質(zhì)量檢測標(biāo)準(zhǔn)
