設計藍圖制作流程如下：，首先進行前期準備，收集原結構資料，包括設計圖紙、施工記錄等，同時開展現場勘查，明確結構現狀及問題，接著進行設計方案制定，依據勘查結果和相關規范，確定加固方法與材料，如碳纖維加固或增大截面法等，并進行力學計算與分析，然后繪制施工藍圖，包括詳細標注尺寸、材料規格、施工工藝等，確保符合規范與實際需求，之后組織內部審核，檢查藍圖準確性、完整性與可行性，根據審核意見修改完善。

加固設計藍圖制作流程

加固設計藍圖的制作是一個系統性的過程，涉及到多個環節和技術細節。以下是根據提供的搜索結果整理的加固設計藍圖制作的詳細流程：

1. 初步設計與檢測

在開始制作加固設計藍圖之前，首先需要對建筑物進行詳細的檢測和驗算，以確定其實際的承載能力和相關的安全參數。這一步驟可能包括荷載實驗，通過撓度和應變控制來檢測梁體的實際承載能力。只有在充分了解梁體的承載能力后，才能在此基礎上進行加固補強處理。

2. 設計預算與加固方法確定

接下來，進行初步設計，其中包括設計預算、確定具體加固方法和部位等。設計驗算是一項復雜的工作，需要嚴格按照加固設計規范進行。在這個階段，還需要考慮施工的可行性和經濟性，以確保設計方案的合理性和可行性。

3. 施工圖設計

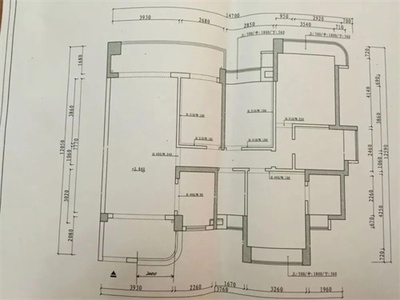

施工圖設計是將確定的加固方法和細節問題在圖紙上展現出來，以便施工單位能夠按照圖紙進行施工。這個階段需要繪制詳細的施工圖紙，包括拆除方案、防護處理方案、結構加固設計方案等。圖紙需要清晰準確，以便于施工人員理解和執行。

4. 圖紙審核與蓋章

完成施工圖設計后，需要由專業設計院對藍圖進行審核，并在藍圖上蓋章，確保設計的合法性和權威性。這是為了確保設計符合相關的規范和標準，同時也是為了保證施工的質量和安全。

5. 材料采購與施工計劃

在藍圖制作完成后，根據設計要求采購高質量的加固材料，如鋼材、混凝土、砂漿等。同時，制定詳細的施工計劃，包括施工順序、材料準備和人員安排。這些準備工作是為了確保施工過程的順利進行。

6. 施工過程與質量驗收

按照設計圖紙要求進行結構加固施工，并在施工過程中注意施工安全，佩戴必要的個人防護裝備。嚴格控制施工質量，確保每一道工序都符合設計要求和規范。施工后，對加固后的結構進行質量驗收，包括尺寸、強度和外觀等方面。此外，還需要復核施工區域的安全狀況，確保無安全隱患。

7. 環境保護

在整個施工過程中，需要注意環境保護，減少噪音和粉塵污染。這是為了確保施工現場的環境質量，同時也是為了遵守相關的環保法規和標準。

通過上述流程，可以確保加固設計藍圖的制作既符合技術要求，又滿足施工的實際需要。
