# 低溫環(huán)境下碳纖維布施工方法摘要，在低溫環(huán)境下進行碳纖維布施工時，需特別注意溫度對材料性能的影響，施工前應確保碳纖維布及配套樹脂等材料符合低溫施工要求，并準備齊全工具，施工過程中，要嚴格把控環(huán)境溫度，必要時采取保溫措施，如使用低溫專用膠種或加溫處理，以確保膠體固化速度和粘性不受影響，基層處理需徹底，保證混凝土表面清潔、干燥，以提高粘貼質(zhì)量，注意施工細節(jié)，如碳纖維布的搭接長度、粘貼方向等，確保加固效果。

低溫環(huán)境下碳纖維布施工方法

在低溫環(huán)境下進行碳纖維布施工，需要特別注意施工環(huán)境的溫度和濕度控制，以及材料的正確使用和存儲。以下是根據(jù)提供的搜索結(jié)果總結(jié)的施工方法：

施工前的準備

1. 材料的選擇和存儲

• 材料選擇：選擇適合低溫環(huán)境的碳纖維布和配套的環(huán)氧樹脂膠。確保這些材料能夠在低溫下正常固化和發(fā)揮性能。
• 材料存儲：碳纖維布應在干燥、陰涼、通風的環(huán)境中儲存，避免雨淋或暴曬，不得與尖銳物體碰撞。同時碳纖維材料在運輸儲存過程中不得受擠壓，以免碳纖維受損，也不得直接日曬和雨淋。

2. 施工環(huán)境的準備

• 溫度控制：施工環(huán)境溫度應不低于5℃，濕度應不高于85%。如果環(huán)境溫度過低，可能需要采取額外的加熱措施來保證施工質(zhì)量。
• 表面處理：確保結(jié)構(gòu)本體與纖維布牢固粘結(jié)，保證碳纖維布粘結(jié)在可靠的基底上。鋼筋露出部位須做防銹處理，如損傷程度嚴重，應采取措施補救。

施工過程中的注意事項

1. 底膠涂布

• 涂布時機：在低溫環(huán)境下，底膠的涂布尤為重要，因為它直接影響到碳纖維布與基材的粘結(jié)效果。確保底膠能夠充分浸入混凝土，并增加混凝土的表面強度。
• 涂布方法：采用滾輪毛刷均勻涂敷，涂敷量由底膠的品種和混凝土表面狀況而定。底膠的濃度較低，一般用量標準為0.25一0.3kg/m2；底膠應涂敷1-2道，如混凝土碳化嚴重，浸透量大時，需增加涂敷次數(shù)。

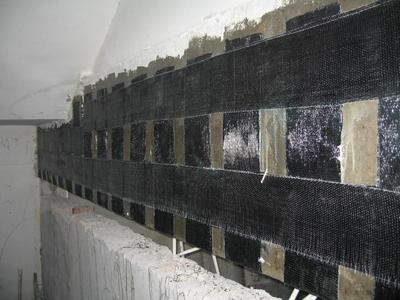

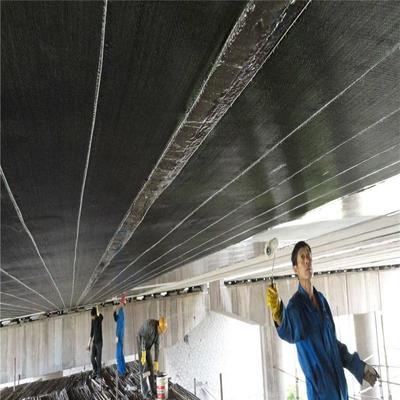

2. 碳纖維布的粘貼

• 粘貼方向：必須確定受力方向，纖維粘貼方向與受力方向一致，不能弄錯。纖維布一定要鋪設平整，不能褶皺，不能彎曲。
• 固化時間：在低溫環(huán)境下，固化時間可能會延長。因此，每次膠的混合量應以在施工時間內(nèi)要涂布面積計算，攪拌必須充分，應特別注意混合容器的底角部分難攪拌處。

3. 養(yǎng)護

• 養(yǎng)護措施：纖維布粘上后，用塑料布覆蓋24小時以上進行養(yǎng)護。平均溫度10℃以下，初期固化時間約2天；平均溫度10～20℃，初期固化時間約1-2天；平均溫度在20℃以上時，初期固化時間約1天。

施工后的維護

1. 表面防護

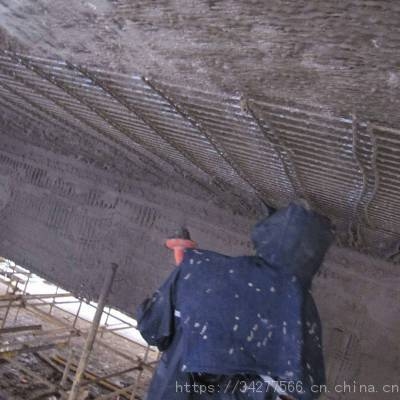

• 防護措施：在碳纖維布粘貼施工完成后，經(jīng)常有看見加固施工師傅會在其表面上撒上一層黃沙。加固施工時在表面撒上一層黃沙后，碳纖維加固后的表面會顯示粗糙的麻面，能增加其碳纖維布表面與裝飾面層之間的接觸面積，從而能提高碳纖維布表面的粘結(jié)牢固度，能更好的方便其施工。

2. 定期檢查和維護

• 檢查內(nèi)容：定期檢查碳纖維布表面是否有污垢、灰塵等，及時清理以避免影響其性能。如果發(fā)現(xiàn)碳纖維布破損、脫落等情況，也要及時進行修補，確保加固效果。

通過上述方法和注意事項，可以在低溫環(huán)境下有效地進行碳纖維布的施工，并確保加固效果和結(jié)構(gòu)安全。

低溫下碳纖維布固化加速方法

碳纖維布低溫存儲最佳實踐

低溫環(huán)境碳纖維布粘貼技巧

碳纖維布低溫施工質(zhì)量控制
