混凝土強(qiáng)度檢測(cè)標(biāo)準(zhǔn)規(guī)范明確了混凝土強(qiáng)度檢驗(yàn)評(píng)定的方法與要求，適用于工業(yè)與民用建筑及一般構(gòu)筑物，標(biāo)準(zhǔn)規(guī)定了混凝土的取樣與試驗(yàn)方法，包括抗壓強(qiáng)度試驗(yàn)等力學(xué)性能試驗(yàn)，強(qiáng)度評(píng)定分統(tǒng)計(jì)法與非統(tǒng)計(jì)法，當(dāng)連續(xù)三組試塊強(qiáng)度均達(dá)標(biāo)準(zhǔn)值115%以上且標(biāo)準(zhǔn)差小于4MPa時(shí)，可采用統(tǒng)計(jì)法評(píng)定，該標(biāo)準(zhǔn)由城鄉(xiāng)建設(shè)環(huán)境保護(hù)部主編，國(guó)家計(jì)劃委員會(huì)批準(zhǔn)，旨在統(tǒng)一檢驗(yàn)評(píng)定方法，促進(jìn)企業(yè)提高管理水平，

一、《混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)GB/T50107 - 2010》相關(guān)規(guī)范

1. 適用范圍
   • 適用于各類混凝土工程的施工、驗(yàn)收和檢驗(yàn)評(píng)定，旨在規(guī)范混凝土強(qiáng)度檢驗(yàn)評(píng)定，保障工程質(zhì)量和安全。
   • 本標(biāo)準(zhǔn)規(guī)定了混凝土強(qiáng)度檢驗(yàn)評(píng)定中所用的術(shù)語(yǔ)和符號(hào)，便于理解和應(yīng)用。例如定義了混凝土、齡期、混凝土強(qiáng)度、合格性評(píng)定、檢驗(yàn)批、檢驗(yàn)期和樣本容量等術(shù)語(yǔ)；符號(hào)方面，像m、f、cu、fcu，k、fcu，min、Sfcu、σ、λ1、λ2、λ3和λ4等符號(hào)被定義。
   • 在基本規(guī)定方面，混凝土的強(qiáng)度等級(jí)應(yīng)按立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值劃分，并采用符號(hào)C與立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值表示。立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值應(yīng)為按標(biāo)準(zhǔn)方法制作和養(yǎng)護(hù)的邊長(zhǎng)為150mm的立方體試件，在28d齡期測(cè)得的混凝土抗壓強(qiáng)度總體分布中的一個(gè)值，強(qiáng)度低于該值的概率應(yīng)為5%。
   • 混凝土強(qiáng)度的評(píng)定應(yīng)該按批次進(jìn)行，每個(gè)檢驗(yàn)批的混凝土應(yīng)該由強(qiáng)度等級(jí)相同、試驗(yàn)齡期相同、生產(chǎn)工藝條件和配合比基本相同的混凝土組成。對(duì)于大批量、連續(xù)生產(chǎn)的混凝土強(qiáng)度，應(yīng)按照本標(biāo)準(zhǔn)第5.1節(jié)中規(guī)定的統(tǒng)計(jì)方法進(jìn)行評(píng)定；對(duì)于小批量或零星生產(chǎn)的混凝土強(qiáng)度，應(yīng)按照本標(biāo)準(zhǔn)第5.2節(jié)中規(guī)定的非統(tǒng)計(jì)方法進(jìn)行評(píng)定。
2. 混凝土的取樣與試驗(yàn)
   • 取樣
     • 取樣應(yīng)該根據(jù)本標(biāo)準(zhǔn)規(guī)定的檢驗(yàn)評(píng)定方法要求制定檢驗(yàn)批的劃分方案和相應(yīng)的取樣計(jì)劃。混凝土強(qiáng)度試樣應(yīng)該在混凝土的澆筑地點(diǎn)隨機(jī)取樣。
     • 試件的取樣頻率和數(shù)量應(yīng)符合下列規(guī)定：
       • 每100盤，但不超過(guò)100m3的同配合比混凝土，取樣次數(shù)不應(yīng)少于一次。
       • 每一工作班拌制的同配合比的混凝土不足100盤和100m3時(shí)其取樣次數(shù)不應(yīng)少于一次。
       • 當(dāng)一次連續(xù)澆筑同配合比混凝土超過(guò)1000m3時(shí)，每200m3取樣不應(yīng)少于一次。
       • 對(duì)房屋建筑，每一樓層、同一配合比的混凝土，取樣不應(yīng)少于一次。
     • 每批混凝土試樣應(yīng)制作的試件總組數(shù)，除滿足本標(biāo)準(zhǔn)第5章規(guī)定的混凝土強(qiáng)度評(píng)定所必需的組數(shù)外，還應(yīng)留置為檢驗(yàn)結(jié)構(gòu)或構(gòu)件施工階段混凝土強(qiáng)度所必需的試件。
   • 試件的制作與養(yǎng)護(hù)
     • 每次取樣應(yīng)至少制作一組標(biāo)準(zhǔn)養(yǎng)護(hù)試件。每組三個(gè)試件應(yīng)由同一盤或同一車的混凝土中取樣制作。
     • 檢驗(yàn)評(píng)定混凝土強(qiáng)度用的混凝土試件，其成型方法及標(biāo)準(zhǔn)養(yǎng)護(hù)條件應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T50081的規(guī)定。
     • 采用蒸汽養(yǎng)護(hù)的構(gòu)件，其試件應(yīng)先隨構(gòu)件同條件養(yǎng)護(hù)，然后應(yīng)置入標(biāo)準(zhǔn)養(yǎng)護(hù)條件下繼續(xù)養(yǎng)護(hù)，兩段養(yǎng)護(hù)時(shí)間的總和為設(shè)計(jì)規(guī)定齡期。
   • 試件的試驗(yàn)
     • 混凝土試件的立方體抗壓強(qiáng)度試驗(yàn)應(yīng)該根據(jù)現(xiàn)行國(guó)家標(biāo)準(zhǔn)《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T50081的規(guī)定執(zhí)行。
     • 每組混凝土試件強(qiáng)度代表值的確定，應(yīng)符合下列規(guī)定：
       • 取三個(gè)試件強(qiáng)度的算術(shù)平均值作為每組試件的強(qiáng)度代表值。
       • 當(dāng)一組試件中強(qiáng)度的最大值或最小值與中間值之差超過(guò)中間值的15%時(shí)，取中間值作為該組試件的強(qiáng)度代表值。
       • 當(dāng)一組試件中強(qiáng)度的最大值和最小值與中間值之差均超過(guò)中間值的15%時(shí)，該組試件的強(qiáng)度不應(yīng)作為評(píng)定的依據(jù)。

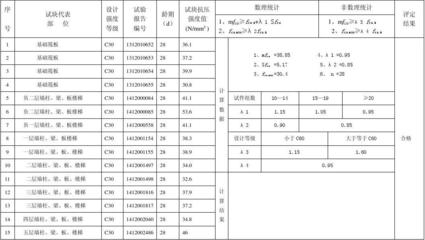

3. 混凝土強(qiáng)度的合格評(píng)定
   • 明確了混凝土強(qiáng)度合格評(píng)定的方法和標(biāo)準(zhǔn)，包括標(biāo)準(zhǔn)差已知方案、標(biāo)準(zhǔn)差未知方案和非統(tǒng)計(jì)方法等。
   • 本標(biāo)準(zhǔn)修訂增加了術(shù)語(yǔ)和符號(hào)，規(guī)定了試件取樣頻率，增加了高強(qiáng)混凝土非標(biāo)準(zhǔn)尺寸試件確定折算系數(shù)的方法，修改了評(píng)定方法中標(biāo)準(zhǔn)差已知方案中的標(biāo)準(zhǔn)差計(jì)算公式，修改了評(píng)定方法中標(biāo)準(zhǔn)差未知方案的評(píng)定條文，修改了評(píng)定方法中非統(tǒng)計(jì)方法的評(píng)定條文。

二、影響混凝土強(qiáng)度等級(jí)的相關(guān)因素（參考GB/T50107 - 2010及相關(guān)知識(shí)）

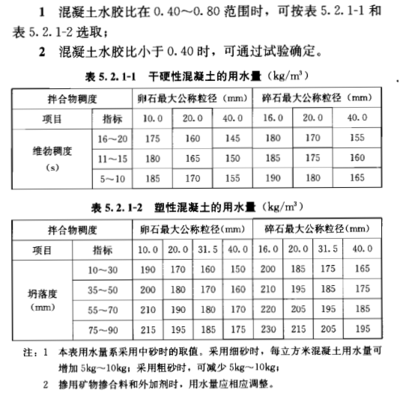

• 水泥等級(jí)和水灰比
  • 混凝土抗壓強(qiáng)度與混凝土用水泥的強(qiáng)度成正比，按公式計(jì)算，當(dāng)水灰比相等時(shí)，高標(biāo)號(hào)水泥比低標(biāo)號(hào)水泥配制出的混凝土抗壓強(qiáng)度高許多。一般來(lái)說(shuō)，水灰比與混凝土強(qiáng)度成反比，水灰比不變時(shí)，用增加水泥用量來(lái)提高混凝土強(qiáng)度是錯(cuò)誤的，此時(shí)只能增大混凝土和易性，增大混凝土的收縮和變形。
• 骨料
  • 粗骨料對(duì)混凝土強(qiáng)度有一定影響，當(dāng)石質(zhì)強(qiáng)度相等時(shí)，碎石表面比卵石表面粗糙，它與水泥砂漿的粘結(jié)性比卵石強(qiáng)，當(dāng)水灰比相等或配合比相同時(shí)，兩種材料配制的混凝土，碎石的混凝土強(qiáng)度比卵石高。因此一般對(duì)混凝土的粗骨料粒徑控制與不同的工程部位相適應(yīng)；品種對(duì)混凝土強(qiáng)度影響程度比粗骨料小，但砂的質(zhì)量對(duì)混凝土質(zhì)量也有一定的影響，施工中，嚴(yán)格控制砂的含泥量在3%以內(nèi)，因此，砂石質(zhì)量必須符合混凝土各標(biāo)號(hào)用砂石質(zhì)量標(biāo)準(zhǔn)的要求。
• 齡期
  • 混凝土強(qiáng)度與齡期有關(guān)，例如按照《普通混凝土力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T50081 - 2002，制作邊長(zhǎng)為150mm的立方體在標(biāo)準(zhǔn)養(yǎng)護(hù)（溫度20±2、相對(duì)濕度在95%以上）條件下，養(yǎng)護(hù)至28d齡期，用標(biāo)準(zhǔn)試驗(yàn)方法測(cè)得的極限抗壓強(qiáng)度，稱為混凝土標(biāo)準(zhǔn)立方體抗壓強(qiáng)度。但根據(jù)設(shè)計(jì)規(guī)定，也可以采用大于28d齡期的混凝土試件。
• 養(yǎng)護(hù)溫度和濕度
  • 混凝土強(qiáng)度只有在溫度、濕度適合條件下才能保證正常發(fā)展，應(yīng)按施工規(guī)范的規(guī)定予以養(yǎng)護(hù)。氣溫高低對(duì)混凝土強(qiáng)度發(fā)展有一定的影響。例如夏季要防暴曬，充分利用早、晚氣溫高低的時(shí)間澆筑混凝土；盡量縮短運(yùn)輸和澆筑時(shí)間，防止暴曬，并增大拌合物出罐時(shí)的塌落度；養(yǎng)護(hù)時(shí)不宜間斷澆水，因?yàn)榛炷帘砻嬖诟稍飼r(shí)溫度升高，在澆水時(shí)冷卻，這種冷熱交替作用會(huì)使混凝土強(qiáng)度和抗裂性降低。
• 外加劑
  • 混凝土質(zhì)量又與外加劑的種類、摻入量、摻入方式有密切的關(guān)系，它也是影響混凝土強(qiáng)度的重要因素之一。同時(shí)，外加劑中的氯離子含量也會(huì)影響混凝土強(qiáng)度，如建筑工程中，混凝土中的氯離子（主要來(lái)源于外加劑）會(huì)與鋼筋發(fā)生化學(xué)反應(yīng)，造成鋼筋銹蝕并釋放氣體，最終促使混凝土發(fā)生膨脹而出現(xiàn)裂紋，影響混凝土的外觀與強(qiáng)度。GB/T8077 - 2012《混凝土外加劑勻質(zhì)性試驗(yàn)方法》中提出兩種檢測(cè)氯離子含量的方法：電位滴定法、離子色譜法。

混凝土強(qiáng)度評(píng)定的統(tǒng)計(jì)方法

混凝土試件取樣頻率規(guī)定

混凝土強(qiáng)度影響因素詳解

混凝土養(yǎng)護(hù)條件對(duì)強(qiáng)度的影響
