加固后荷載監測技術是保障建筑結構安全的重要手段，該技術通過在關鍵部位安裝應變片、壓力傳感器等專業設備，實時采集數據，精準掌握荷載動態變化，其目的是確保加固措施的有效性，及時發現潛在問題，保障結構安全性和穩定性，此技術不僅適用于建筑領域，在橋梁加固工程中也有應用，可實現不中斷交通下的持續監測，指導體外束張拉施工，

加固后荷載監測技術相關情況

一、理論計算法監測荷載

• 原理：通過力學理論對結構在加固后的受力情況進行計算，從而推斷荷載情況。例如根據結構力學原理，對加固后的鋼結構塔樓進行受力分析，考慮加固材料的力學性能、結構的幾何形狀等因素，計算出在不同荷載類型（如靜荷載、動荷載等）下結構的應力、應變和位移等參數，以此監測荷載是否在合理范圍內。這一方法在鋼結構塔樓超限荷載檢測中可用于評估加固后的承載能力，理論計算可以確定塔樓在加固后不同荷載下的受力、結構穩定性和疲勞損傷情況等。

二、試驗研究法監測荷載

• 靜力試驗
  • 操作方式：對加固后的結構施加靜態荷載，并測量結構的響應。如在建筑結構加固后，通過在特定位置施加逐步增加的靜荷載，使用位移傳感器測量結構的變形、應變片測量構件的應變等。例如在房屋加層加固后進行樓板的靜力荷載試驗，在樓板上逐步堆放沙袋等重物，同時測量樓板的撓度等變形情況，以此判斷加固后樓板能夠承受的荷載大小是否符合設計要求。
  • 數據意義：根據試驗得到的結構變形、應變等數據，可以繪制荷載 - 變形曲線、荷載 - 應變曲線等，從而直觀地了解結構在不同荷載水平下的性能，確定結構的極限承載能力、彈性模量等重要參數，評估加固效果和荷載承載能力。
• 動力試驗
  • 操作方式：施加動態荷載（如振動荷載），檢測結構的動力響應。例如在橋梁加固后，使用激振器對橋梁施加不同頻率和幅值的振動荷載，通過加速度傳感器測量橋梁在振動過程中的加速度響應，分析結構的固有頻率、阻尼比等動力特性。在鋼結構塔樓中，也可通過風洞試驗等方式模擬動荷載，研究加固后塔樓的風致振動響應，評估其在風荷載作用下的安全性和可靠性。
  • 數據意義：動力試驗得到的數據可用于判斷結構的整體性能，如結構的剛度、質量分布等是否合理。結構的固有頻率變化可以反映加固后結構的剛度變化，阻尼比的大小則與結構的耗能能力有關，通過這些數據可以評估加固結構在動荷載作用下的承載能力和穩定性。

三、數值模擬法監測荷載

• 模型建立：利用有限元分析等數值模擬方法，建立加固后結構的模型。例如在對鋼結構塔樓加固后的荷載監測中，將塔樓結構離散為有限個單元，考慮材料特性（如鋼材的屈服強度、彈性模量等）、幾何形狀、邊界條件（如基礎的約束情況）等因素，建立精確的有限元模型。在房屋加層荷載監測中，同樣可以建立包含原房屋結構和加層部分的整體有限元模型。
• 模擬分析：在模型中施加荷載，模擬結構在實際荷載作用下的受力和變形情況?？梢阅M不同類型的荷載（如靜荷載、地震荷載、風荷載等），得到結構的應力分布、應變分布、位移分布等結果。通過與實際測量數據（如現場安裝的傳感器測量得到的數據）進行對比和驗證，調整模型參數，使模擬結果更加接近實際情況，從而實現對加固后結構荷載的有效監測。

四、傳感器監測技術

• 應變傳感器
  • 工作原理：應變傳感器粘貼或安裝在結構構件表面，當構件受到荷載作用發生變形時，應變傳感器會產生相應的電學信號變化（如電阻變化），通過測量這種電學信號的變化來確定構件的應變情況。例如在鋼結構加固后的梁、柱等構件上安裝應變片，可實時監測構件在荷載作用下的應變大小，從而間接推斷結構所承受的荷載大小。
  • 數據應用：根據應變傳感器測量得到的應變數據，可以利用材料的應力 - 應變關系（如胡克定律對于彈性材料）計算出構件的應力，結合結構的力學分析，評估結構的承載能力和安全性。在長期監測中，可以觀察應變的變化趨勢，及時發現結構可能存在的安全隱患，如應變突然增大可能表示結構受到了異常荷載或者結構內部發生了損傷。
• 位移傳感器

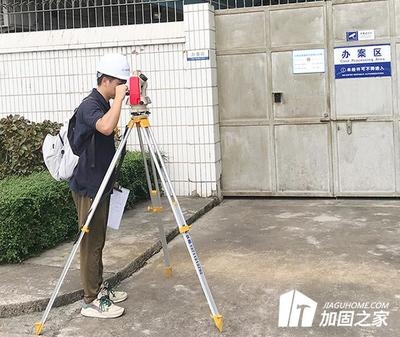

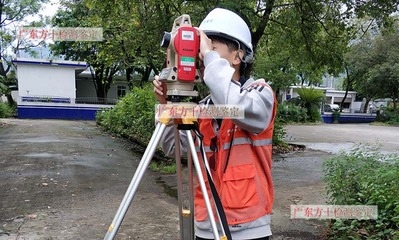

  • 工作原理：測量結構在荷載作用下的位移變化。常見的位移傳感器有激光位移傳感器、拉線式位移傳感器等。例如在房屋加層加固后，在房屋基礎與周圍地面之間安裝位移傳感器，或者在建筑物的關鍵樓層之間安裝位移傳感器，當房屋受到荷載（如自重、使用荷載等）作用時，傳感器可以測量出基礎的沉降、樓層之間的相對位移等。
  • 數據應用：位移數據直接反映了結構的變形情況，通過對位移數據的分析，可以判斷結構的整體穩定性。如果位移超過了規定的限值，可能表示結構承受的荷載過大或者結構的基礎存在問題，需要進一步檢查和評估。在橋梁結構加固后的荷載監測中，位移傳感器可以測量橋梁在車輛荷載、溫度變化等因素作用下的豎向位移、橫向位移等，確保橋梁的正常使用和安全性能。
• 壓力傳感器
  • 工作原理：主要用于測量結構所承受的壓力荷載。在一些特殊結構（如儲液罐、壓力管道等）加固后，壓力傳感器安裝在結構內部或與結構接觸的部位，當有壓力作用時，傳感器會產生相應的信號變化，從而測量出壓力大小。例如在儲液罐加固后，在罐壁安裝壓力傳感器，可以實時監測罐內液體對罐壁的壓力，確保罐壁在設計壓力范圍內安全工作。
  • 數據應用：壓力傳感器測量得到的壓力數據與結構的設計壓力參數進行對比，判斷結構是否承受了正常的壓力荷載。如果壓力數據異常，可能提示結構存在泄漏（對于密封結構）或者結構的加固效果不佳，無法承受預期的壓力荷載等問題。
