鋼屋架施工圖是建筑工程中重要的設計文件，它詳細描述了鋼屋架的結構、尺寸、材料及安裝要求，該施工圖通常包括以下內容：，1. 結構設計：包括屋架的平面布置圖、立面圖和剖面圖，展示屋架的幾何形狀和尺寸。，2. 材料規格：列出所需鋼材的類型、規格和數量，以及焊接或螺栓連接件的型號。，3. 荷載計算：根據建筑物的使用功能和預期負載，進行荷載分析，確定所需的支撐和固定系統。，4. 節點設計：描述屋架各部分之間的連接方式，如鉸接、剛接或混合連接。，5. 支撐系統：包括基礎、柱間支撐、屋面支撐等的設計，確保屋架的穩定性和安全性。，6. 施工細節：包括構件的加工、運輸、吊裝和安裝方法，以及必要的安全措施。，7. 預算編制：基于施工圖，編制詳細的工程預算，包括材料成本、人工費用、機械使用費等。，鋼屋架施工圖與預算的關系密切，施工圖的準確性直接影響到預算的準確性，設計人員需確保施工圖詳盡無遺，以便預算人員能夠準確估算成本，合理的預算編制有助于指導施工過程，確保項目的經濟性和可行性。

鋼屋架施工圖的主要內容

鋼屋架施工圖是建筑施工中重要的技術文件，它詳細地展示了鋼屋架的設計和施工要求。根據提供的搜索結果，鋼屋架施工圖主要包括以下幾個方面的內容：

1. 屋蓋平面布置圖

屋蓋平面布置圖展示了鋼屋蓋的整體布局，包括屋架和上弦支撐的平面位置和平面形狀。通常使用粗實線表示屋架和上弦支撐。

2. 安裝節點圖

安裝節點圖詳細描述了鋼屋架各部分之間的連接方式和細節，包括焊縫和螺栓連接的具體做法。

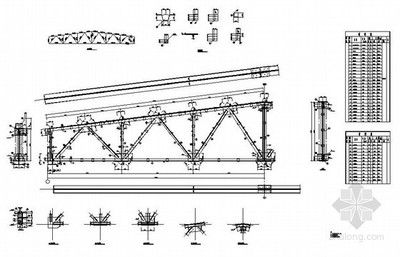

3. 屋架詳圖

屋架詳圖提供了關于屋架的詳細信息，包括：

• 屋架的幾何尺寸及內力
• 上弦平面圖、下弦平面圖、立面和剖面圖
• 支座的剖面和各個節點詳圖
• 材料表與說明。

4. 檁條詳圖

檁條詳圖包括檁條的平面、立面以及各個變化不同部位的剖面和材料表與說明。

5. 支撐詳圖

支撐詳圖展示了支撐的立面、平面以及與支撐連接的構件，還包括材料表與說明。

6. 焊縫符號及標注方法

鋼屋架施工圖中還包含了焊縫符號及標注方法，用于表示各種焊縫的類型、尺寸和位置。

7. 螺栓連接的標注方法

螺栓連接的標注方法也在施工圖中有所體現，包括螺栓的代號和具體的標注方式。

8. 尺寸標注

為了確保鋼結構桿件的加工和連接安裝的準確性，施工圖中對尺寸標注要求非常嚴格，必須達到準確、清楚、完整。

9. 結構詳圖

鋼屋架結構詳圖是表示鋼屋架的形式、大小，型鋼的規格，桿件的組合和連接情況的圖樣，其主要內容包括屋架簡圖、屋架詳圖（包括立面圖和節點圖）、桿件詳圖、連接板詳圖、預埋件詳圖以及鋼材用量表等。

以上內容共同構成了鋼屋架施工圖，為施工過程提供了詳細的指導和依據。
