鋼屋架結構圖包括哪些圖樣(鋼屋架結構圖施工注意事項鋼屋架結構圖的施工注意事項)
鋼屋架結構圖是建筑施工中的重要圖紙,它詳細展示了鋼屋架的構造和連接方式,該圖樣通常包括以下內容:,1. 平面圖:展示屋架在水平方向上的布局,包括主梁、次梁以及支撐構件的位置。,2. 立面圖:描繪屋架在垂直方向上的高度和形狀,顯示屋架與屋頂和其他結構的連接情況。,3. 剖面圖:通過切割平面圖,展現屋架的內部結構和細節,幫助理解屋架的承載能力和設計意圖。,4. 節點詳圖:詳細說明屋架上各節點的構造細節,包括螺栓連接、焊接點等關鍵部位。,5. 材料表:列出用于制作屋架的所有材料及其規格。,施工時需注意以下幾點:,- 確保所有圖紙清晰完整,符合相關規范要求。,- 嚴格按照設計圖紙進行施工,確保尺寸準確無誤。,- 檢查鋼材的質量,確保其滿足強度和耐久性要求。,- 正確安裝節點,保證屋架的穩定性和安全性。,- 定期檢查施工質量,及時處理任何偏差或問題。

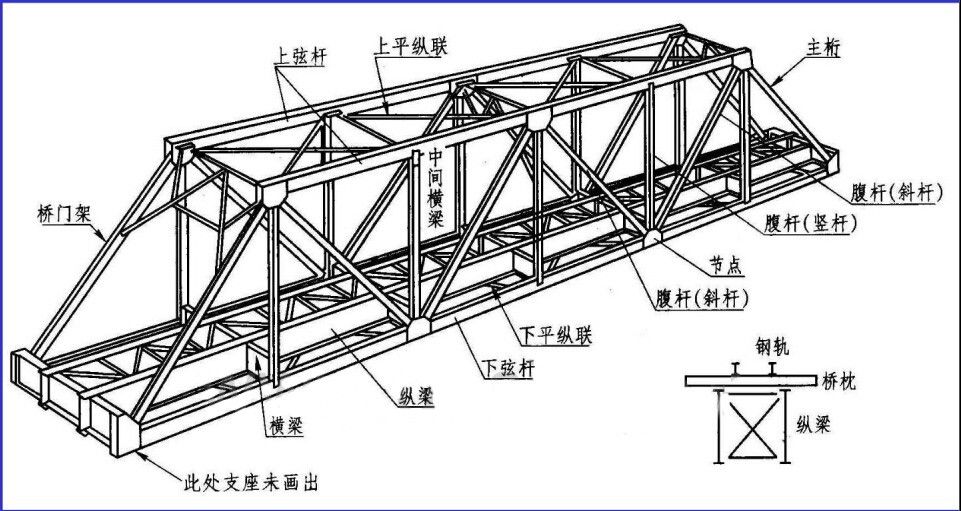

鋼屋架結構圖的組成部分
鋼屋架結構圖是用于表示鋼屋架的形式、大小、型鋼規格、桿件組合以及連接方法的詳細圖樣,它是金屬結構廠或施工單位制作的依據。根據提供的搜索結果,鋼屋架結構圖主要包括以下幾個部分:

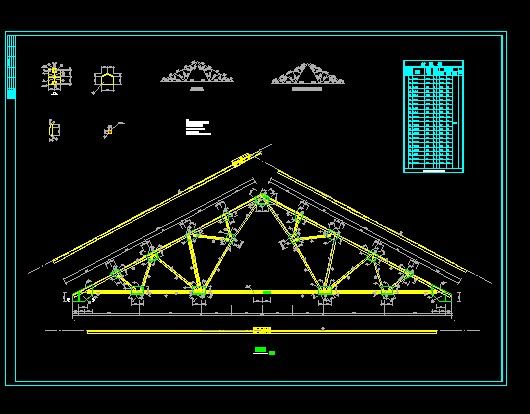

1. 屋架簡圖(又稱屋架示意圖)
屋架簡圖通常位于圖紙的左上角或右上角,比例常用1:100或1:200。它用中實線(單線)畫出屋架各桿件,表達主要外形尺寸和桿件的軸線長度。

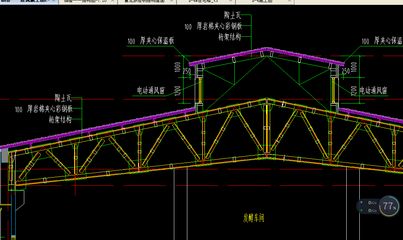

2. 屋架詳圖
屋架詳圖包括立面圖和節點圖,詳細展示屋架的上弦平面圖、下弦平面圖、立面和剖面圖。此外,還應包括屋架支座的剖面和各個節點詳圖。
3. 桿件詳圖
桿件詳圖詳細表達每個桿件的具體形狀、尺寸和細節,通常采用1:10或1:15的比例繪制。
4. 連接板詳圖
連接板詳圖展示了連接板的具體尺寸和形狀,確保桿件之間的正確連接。
5. 預埋件詳圖
預埋件詳圖提供了預埋件的詳細信息,包括其形狀、尺寸和安裝位置。

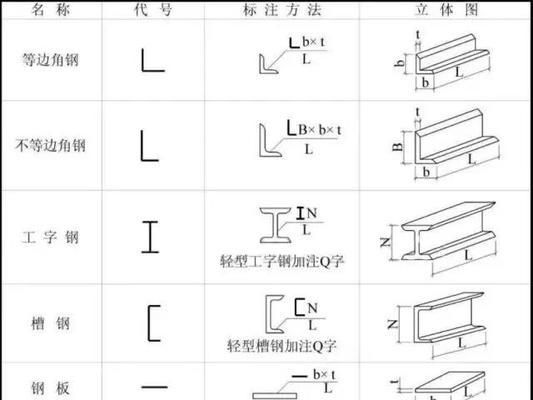

6. 鋼材用量表
鋼材用量表列出了所有桿件和零件的編號、規格尺寸、數量(區分正、反)、重量等,以便計算整榀屋架的總重量。

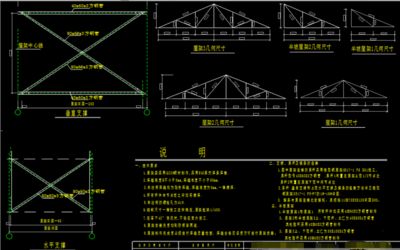

7. 說明
說明部分包括選用的鋼號、焊條型號和質量要求、加工精度、有無熱處理和施工要求,以及圖中未注明的焊縫和螺孔尺寸、油漆、運輸要求和其他等。
以上就是鋼屋架結構圖的主要組成部分,這些圖樣共同構成了完整的鋼屋架結構設計,為制造和施工提供了詳細的指導。
