本文探討了結構加固中植筋深度的計算方法，介紹了植筋技術在建筑加固中的應用，以及其對提高結構承載力和穩定性的重要性，詳細闡述了植筋深度計算的基本原理，包括荷載作用、材料性能、設計規范等因素，通過具體案例分析，展示了如何根據不同情況選擇合適的植筋深度，并提出了相應的計算公式和注意事項，總結了植筋深度計算在實際應用中的意義，強調了準確計算的重要性，并對未來的研究方向進行了展望。

一、不同情況的植筋深度

• 填充墻拉結筋：對于φ6的填充墻拉結筋，植入長度為90mm。
• 壓入砌體內（不同抗震烈度時）
  • 在6、7度時，壓入砌體內的長度不應小于墻長的1/5，并且不小于700mm；
  • 在8、9度時宜沿墻全長貫通。
• 一般植筋（端部為90度勾時）：植入墻體內一般為10d，也有12d或15d的情況（d為鋼筋直徑）。
• 現場施工（一般情況）：植筋深度一般是鋼筋直徑的10倍（10倍D），且不小于100mm。還有個0.3Ls（Ls計算比較繁瑣，一般使用10倍D就可以）。
• 受拉區：植筋深度為15 - 25d、150mm取較大值。
• 受壓區：植筋深度為7 - 10d、100mm取較大值。不過在一般施工中就能滿足要求，只有少部分筏板或者電廠里面才出現比較大的超過500的數值。超過500的深度就用專門的植筋工具，也可以500mm深度來計算，采加根數看看能否達到使用安全。

二、影響植筋深度的因素及相關規范

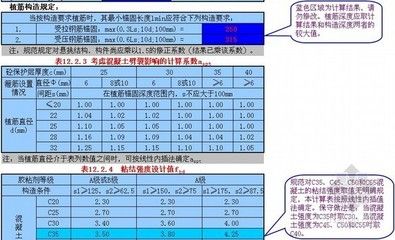

• 錨固公式計算：混凝土植筋正常情況下采用錨固公式，植筋的基本錨固深度Ls = 0.2αspt·fy·d/fbd。植筋膠能提供的粘結力是混凝土的2倍多，所以植筋的錨固深度比正常錨固的長度要小。但植筋的錨固深度應通過《混凝土結構加固設計規范》計算得來，國家標準圖集13G311 - 1第11頁，5.2條明確指出：承重結構植筋的錨固深度必須經設計計算確定；嚴禁按短期拉拔試驗值或廠商技術手冊的推薦值采用。
• 其他影響因素
  • 混凝土強度等級：不同強度等級的混凝土與植筋膠的粘結力不同，從而影響植筋深度要求。例如在c30混凝土基材上植入20的三級鋼筋，在混凝土保護層、箍筋規格，植筋間距都按較有利的前提下，植筋的基本錨固長度計算出來應該為Ls = 16d。考慮了構件類別、重要性、濕度、溫度、延性等一系列修正系數后，植筋的錨固深度設計值很容易就達到或者超過20d。對于純懸梁，懸挑板，受力較重要的構件，植筋深度應該還要深。
  • 鋼筋的類型和直徑：不同類型（如普通鋼筋、螺栓式錨筋）和直徑的鋼筋，其所需的植筋深度也不同。一般來說，鋼筋直徑越大，所需的植筋深度可能就越大，因為較粗的鋼筋承受的力更大，需要更牢固的錨固。
  • 結構的受力狀態：受拉區和受壓區的植筋深度要求有所不同，如受拉區要求15 - 25d、150mm取較大值，受壓區要求7 - 10d、100mm取較大值，這是因為受拉和受壓時鋼筋與混凝土結構的相互作用不同，對錨固強度的要求也不一樣。

三、植筋深度不足的處理方式（若有）

如果在施工中出現植筋錨固深度不能達到要求的情況，可參考加固之家提供的處理方式，但文檔未明確提及具體處理方式，僅提出有這樣的處理方式。
