在21米跨度的鋼結構課程設計中，重點討論了節點設計的關鍵要點，介紹了鋼結構節點的基本概念和功能，包括連接不同構件、承受荷載以及傳遞力矩等作用，詳細闡述了節點設計的基本原則，如強度、剛度、穩定性和耐久性，并強調了設計時需要考慮的因素，如荷載類型、材料性能、施工條件和環境影響，還討論了不同類型的節點設計方法，包括焊接節點、螺栓連接節點、鉚接節點和高強度螺栓連接節點等，并分析了各種方法的優缺點，通過案例分析，展示了如何在實際工程中應用這些設計要點，以確保鋼結構的安全性和可靠性，21米跨度鋼結構課程設計中的節點設計是確保結構安全和功能的關鍵步驟，需要綜合考慮多種因素并進行科學的設計。

以下是一個跨度為21m的鋼結構課程設計的大致內容：

一、設計資料

1. 荷載取值
   • 根據相關規范和實際使用情況確定荷載。例如活荷載可能取3kN/m2，自重荷載為2.5kN/m2，附加荷載為1.5kN/m2等。這是因為不同的使用功能（如廠房、倉庫、體育館等）會有不同的荷載要求，在沒有更詳細的使用功能說明時，可以參考常見取值。引用：[1]
   • 如果是屋架結構，屋面活荷載標準值可能為0.5kN/m2 - 0.7kN/m2，雪荷載標準值、積灰荷載標準值等也需要根據當?shù)貧夂蚝褪褂铆h(huán)境確定。引用：[2][3]
2. 結構材料
   • 鋼材可選用Q235B級或Q345B級等。例如Q345B鋼具有較好的強度和韌性，適合用于承受較大荷載的結構構件。引用：[1]
   • 焊條的選擇要與鋼材相匹配，如對于Q235B級鋼材可采用E43型焊條。引用：[2]

二、結構選型

1. 梁 - 柱結構體系
   • 如果選擇雙層梁柱結構，梁和柱的材質可以均為Q345B鋼。這種結構具有較高的承載能力和穩定性，適合較大跨度的鋼結構。引用：[1]
   • 梁的尺寸可能為400mm×800mm，截面采用H形鋼，剖面系數為1.7，梁的長度為21m。柱的尺寸為600mm×800mm，截面采用H形鋼，剖面系數為2.94，柱的長度為21m。引用：[1]
2. 屋架結構體系

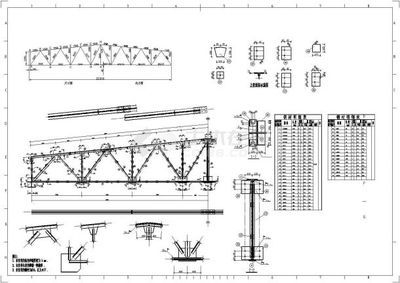

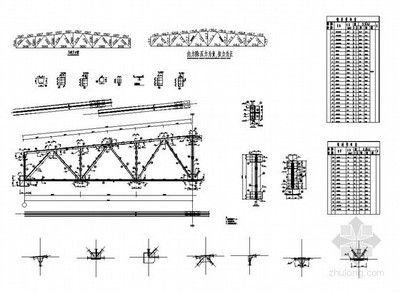

   • 對于屋架結構，當采用無檁體系屋蓋方案，屋面材料為大型屋面板時，可采用平坡梯形屋架。如果跨度L < 24m，可不考慮起拱，端部高度可取H = 1990mm，屋架的中間高度h = 3.040m（約l/6.8）。引用：[2]
   • 屋架鉸支在鋼筋混凝土柱上，柱的相關參數如截面尺寸（例如上柱截面為400mm×400mm）、混凝土標號（如C20）等也需要確定。引用：[2]

三、結構計算

1. 內力計算
   • 根據所選結構體系，計算在各種荷載組合作用下梁、柱或屋架桿件的內力（彎矩、剪力、軸力等）。
   • 例如對于梁，要考慮在自重、活荷載、附加荷載等作用下的內力情況，根據結構力學的方法進行計算。
2. 截面驗算
   • 對梁、柱或屋架桿件的截面進行強度、穩定性等驗算。
   • 對于梁的承載能力要滿足設計荷載要求，如梁的承載能力為77.4kN/m，要通過計算驗證所選截面是否能夠承受設計荷載。引用：[1]
   • 柱的承載能力也需滿足要求，柱的承載能力為232kN/m，要考慮柱在各種荷載組合下的受力狀態進行驗算。引用：[1]

四、結構連接設計

1. 連接方式

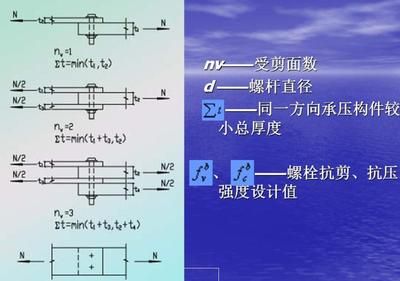

   • 結構連接可采用焊接和螺栓連接等方式。焊接連接能夠提供較好的整體性，螺栓連接便于安裝和拆卸。引用：[1]
   • 在設計連接節點時，要考慮節點的受力性能，保證結構的牢固和穩定。
2. 節點設計
   • 對于梁柱節點、屋架桿件節點等要進行詳細的設計，包括節點板的尺寸、螺栓的數量和布置、焊縫的長度和厚度等。

五、結構施工與安裝

1. 施工要求
   • 確保施工工人能夠按照設計要求進行施工，提供必要的工具和材料。引用：[1]
   • 對于鋼結構的制作，要保證構件的尺寸精度和質量。
2. 安裝要點
   • 確保結構能夠安全、穩定地安裝到所需位置。例如對于大型的梁、柱構件，需要合理安排吊裝順序和設備。
