鋼屋架是建筑結構中的重要組成部分，用于支撐屋頂和提供空間，根據其形狀和用途，鋼屋架主要有以下幾種基本形式：，1. 三角形屋架：這種形式的屋架通常用于跨度較大的屋頂結構，如體育館、展覽館或工業廠房的屋頂，三角形屋架因其穩定性和承載能力而受到青睞，特別適合承受較大荷載的情況。，2. 梯形屋架：梯形屋架適用于中等跨度的建筑，如學校、醫院或辦公樓的屋頂，這種屋架在設計時會考慮到經濟性和美觀性，同時保證足夠的強度和剛度。，3. 拱形屋架：拱形屋架常用于需要特殊造型的建筑，如教堂、橋梁或景觀建筑，拱形屋架能夠提供優雅的外觀，并且能夠適應不同的跨度需求。，4. 箱形屋架：箱形屋架是一種常見的輕型屋架形式，適用于住宅、商業建筑或臨時設施，箱形屋架具有較好的抗風性能和較低的自重，便于運輸和安裝。，5. 組合型屋架：在某些復雜或特殊需求的項目中，可能會采用組合型屋架，即結合多種屋架形式的優點，以適應特定的設計和功能要求。

鋼屋架的基本形式

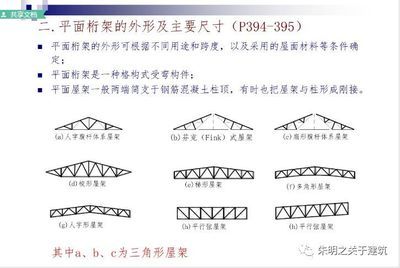

鋼屋架是鋼結構建筑中重要的承重構件，其形式多樣，不同的形式適用于不同的建筑需求和結構要求。以下是幾種常見的鋼屋架基本形式：

1. 三角形屋架

三角形屋架因其外形呈三角形而得名。這種屋架的上、下弦交角較小，端節點構造相對復雜。三角形屋架按腹桿布置的不同，可以分為芬克式、單斜式、人字式三種。由于其外形與彎矩圖差別較大，因此在某些特定情況下應用較多。

2. 梯形屋架

梯形屋架的外形呈梯形，適用于大跨度、屋面坡度平緩的屋蓋結構。梯形屋架的弦桿內力沿跨度分布比較均勻，用料較經濟，且可以和柱剛接或鉸接。梯形屋架的斜腹桿一般承受人字形，其傾角宜為30°~60°。這種屋架常用于跨度為15~36米的大型屋面板或長尺壓型鋼板的屋面。

3. 平行弦屋架

平行弦屋架是指屋架的上、下弦桿相互平行的屋架形式。腹桿有人字形和交叉式兩種。平行弦屋架的同類桿件長度一致、節點類型少，符合工業化制造要求，易于生產加工、運輸存儲、施工安裝。這種屋架多用于單坡、雙坡屋面，或用作托架、支撐體系。

以上三種形式的鋼屋架各有特點，設計時應根據具體的建筑需求、荷載情況、制造和施工條件等因素進行選擇和優化。
