《鋼屋架圖集06sg515》是國家建筑標準設計圖集，適用于建筑工程中鋼屋架的設計和施工，該圖集提供了詳細的鋼屋架結構設計、計算方法和施工技術要求，包括鋼屋架的構造、連接節點、支撐系統等方面的規定，通過使用該圖集，可以確保鋼屋架的結構安全、穩定和可靠，滿足建筑工程對鋼屋架的需求。

鋼屋架圖集 06SG515

圖集概述

06SG515 是一個國家建筑標準設計圖集，專門針對輕型屋面梯形鋼屋架的設計和應用。這個圖集是由中國建筑標準設計研究院主編，并得到了中華人民共和國建設部的批準。圖集的實行日期是2006年9月1日，它包含了詳細的總說明、不同跨度和高度的屋架支撐構件編號圖以及相應的檀條、拉條布置圖等內容。

圖集內容

圖集06SG515的內容非常詳盡，涵蓋了從15米到39米不同跨度的梯形鋼屋架設計。具體來說，它包括了以下幾個方面的內容：

• 總說明：提供了關于圖集使用的總體指導和說明。

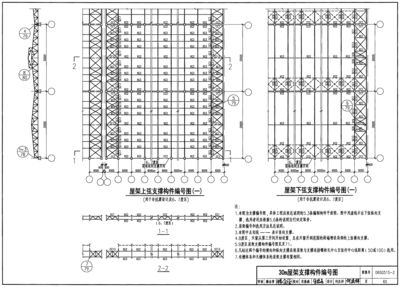

• 屋架支撐構件編號圖：詳細展示了不同跨度屋架的支撐構件及其編號。

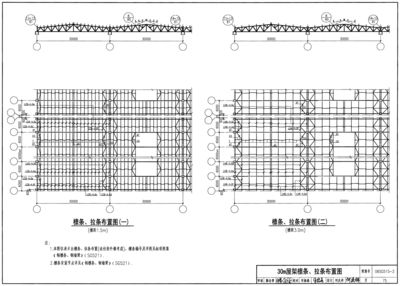

• 檀條、拉條布置圖：具體指出了檀條和拉條在屋架上的布置方式。

圖集的應用

在實際的工程項目中，06SG515圖集被廣泛應用于指導鋼屋架的制作與安裝。例如，在一些施工方案中，明確提到了使用06SG515圖集作為設計和施工的依據。這些施工方案不僅包含了施工方法、技術措施、質量標準和安全技術措施，還涉及到施工組織、施工平面布置及文明施工等方面的要求。

圖集的重要性

06SG515圖集對于保證鋼結構工程的質量、提高施工效率以及確保施工安全具有重要意義。它為施工人員提供了一個標準化的設計和施工指南，使得工程能夠按照國家的規范和標準進行，從而確保工程的安全性和可靠性。

獲取途徑

用戶可以通過相關的建筑標準設計圖集網站或者專業的建筑圖書資料庫獲取06SG515圖集的電子版或紙質版。此外，一些文檔分享平臺也可能提供該圖集的下載服務。

結論

綜上所述，06SG515圖集是一個重要的國家標準設計圖集，它為輕型屋面梯形鋼屋架的設計和施工提供了全面的指導和參考。通過遵循這個圖集，可以確保工程的質量和安全，同時也提高了施工的效率。
