粘貼鋼板加固是一種常用的結構加固方法，主要用于提高建筑物的承載能力和抗震性能，在設計粘貼鋼板加固時，需要綜合考慮多個因素，以確保加固效果和安全性，以下是粘貼鋼板加固的設計要點：，1. 選擇合適的鋼板材料：根據建筑物的結構特點和荷載要求，選擇合適的鋼板材料，如Q235鋼、Q345鋼等，鋼板的厚度、寬度和長度應根據實際需求和計算結果確定。，2. 確定鋼板的位置和間距：鋼板應均勻分布在建筑物的關鍵部位，如梁、柱、墻等，鋼板之間的間距應根據荷載要求和計算結果確定，以保證加固效果。，3. 考慮施工工藝：粘貼鋼板加固施工過程中，需要確保鋼板與原結構之間的粘結力，避免出現脫落或滑移現象，施工工藝的選擇應根據實際工程情況和經驗確定。，4. 進行荷載試驗：在粘貼鋼板加固后，需要進行荷載試驗，以驗證加固效果和安全性，荷載試驗的結果將用于評估加固后的建筑物承載能力和抗震性能。，5. 考慮環境因素：粘貼鋼板加固設計應考慮建筑物所處的環境條件，如溫度、濕度、風壓等，以確保加固效果的穩定性和持久性。

粘貼鋼板加固的設計要點

1. 確定加固部位與形式
   • 需先對結構存在的病害與產生缺陷的原因進行分析，之后根據病害與缺陷的所在部位確定鋼板的規格、粘貼部位和形式。一般將鋼板粘貼在被加固的結構受力部位的外邊緣，這樣能充分發揮粘貼鋼板的強度與作用，同時封閉粘貼部位的裂縫和缺陷，約束混凝土變形，有效提高被加固構件的剛度和抗裂性?？梢愿鶕?jù)需求在不同部位粘貼鋼板，以發揮粘鋼構件的抗彎、抗剪、抗壓性能。例如在構件的受拉緣表面粘貼鋼板可提高橋梁結構的抗彎能力；當橋梁結構主拉應力區斜筋不足時，為加固和增加結構抗剪切強度，可將鋼板粘貼在結構側面并垂直于剪切裂縫方向斜向粘貼（斜度一般為45 - 60度）來承受主拉應力；補強設計時，可將鋼板換算成鋼筋考慮，原有構件承受恒載與活載，增加的鋼板承受原有構件承受不了的那部分活載；鋼板形狀可按實際需要采用不同形狀，但厚度需比計算出的厚度大些，用于抗剪能力提高的鋼板厚度宜厚點，如一般采用10 - 15mm。設計鋼板長度時，應將鋼板兩端延伸到低應力區，以減少鋼板錨固端的粘結應力集中，防止粘結部位構件出現裂縫等情況。
2. 考慮鋼板的選用
   • 根據加固部位的結構受力情況、加固目的等因素，選擇強度、厚度、規格合適的鋼板。

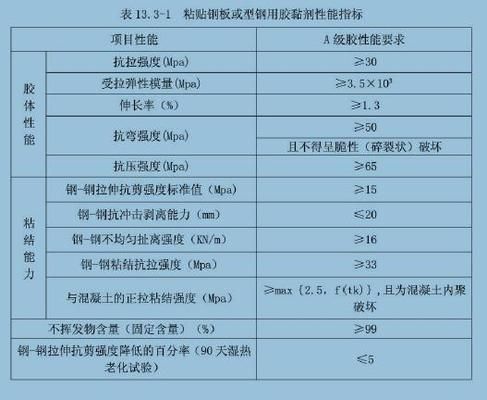

3. 粘結劑的選擇
   • 要選擇粘結強度高、耐久性好、耐候性優良的粘結劑，確保鋼板與基材之間形成持久、可靠的粘結界面。必要時還可使用界面處理劑，增強鋼板與粘結劑之間的粘結力，進一步提高加固效果。
4. 以混凝土局部抗剪切強度控制設計（受拉緣粘貼鋼板時）
   • 當為提高橋梁結構的抗彎能力，在構件的受拉緣的表面粘貼鋼板，使鋼板與原結構形成整體來受力時，要以鋼板與混凝土粘結處的混凝土局部抗剪切強度控制設計。
5. 滿足不同加固目的的特殊設計
   • 如果是為了加固和增加結構的抗剪切強度，鋼板粘貼的方向、位置等都要按照相應的要求進行設計，如粘貼在結構側面并垂直于剪切裂縫方向斜向粘貼（斜度一般為45 - 60度）。
