在結構設計大賽中，參賽者需要設計一個觀光塔模型，這個模型應該具有以下特點：，1. 高度：觀光塔的高度應適中，既能滿足觀賞風景的需求，又不會過于龐大，導致維護困難。，2. 材料：觀光塔的建造材料應選擇輕質、高強度的材料，如鋼材、鋁合金等，以減輕重量并提高穩定性。，3. 結構：觀光塔的結構應采用合理的力學計算和設計，確保其穩定性和安全性，結構設計應考慮美觀性，使觀光塔與周圍環境相協調。，4. 功能：觀光塔應具備一定的功能，如觀景臺、休息區、觀景平臺等，以滿足游客的需求，觀光塔還應具備一定的安全設施，如緊急出口、消防設施等。，5. 環保：觀光塔的設計應注重環保，盡量減少對環境的影響，觀光塔的建筑材料應易于回收利用，減少廢棄物的產生；觀光塔的能源消耗應盡量降低，以減少碳排放。，在結構設計大賽中，參賽者需要綜合考慮觀光塔的高度、材料、結構、功能和環保等因素，設計出一個既美觀又實用的觀光塔模型。

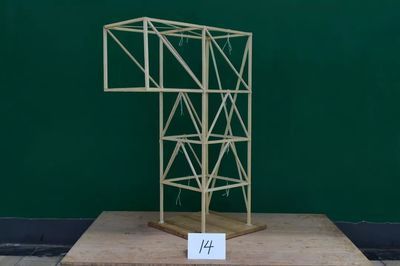

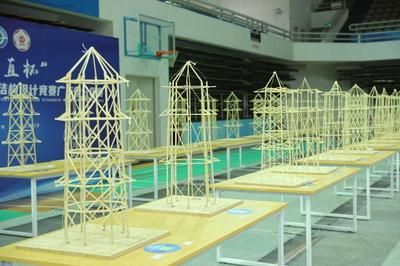

結構設計大賽觀光塔模型

模型設計要求

在結構設計大賽中，觀光塔模型的設計要求通常包括以下幾個方面：

1. 材料選擇

• 竹材：模型結構通常采用竹材制作，包括竹桿件和竹皮。例如，竹材規格可能為930mm×6mm×1.0(+0.5)mm，集成竹材為930mm×2mm×2.0(+0.5)mm，集成竹片（雙層）為930mm×3mm×3.0(+0.5)mm。

2. 尺寸限制

• 高度限制：模型總高度不超過1000mm±5mm。
• 底面尺寸：模型結構底平面尺寸不超過250mm×250mm(±5mm)。

3. 加載要求

• 加載面：模型結構必須提供兩個加載階段的加載面，加載面呈水平狀，且必須與主體結構連接。第一加載階段加載面標高為300mm±5mm，第二加載面標高為900mm±5mm。
• 加載砝碼：加載砝碼為扁圓柱體，底平面直徑100mm、高50mm、重約3kg/個。每個加載砝碼的圓形平面都必須水平放置，且砝碼不能疊放。

4. 結構穩定性

• 傾覆與垮塌：結構發生整體傾覆、垮塌則判定結構失效。
• 構件與連接：所有構件、連接部件均采用給定材料與粘結膠水手工制作完成。

制作與裝配

1. 模型制作

• 底板：模型底板由競賽主辦方統一提供，并在顯著位置標注底板的自重。參賽隊不得對底板進行任何使重量改變的操作。
• 裝配位置：裝配位置必須設置在豎向承力構件上，且須滿足特定的位置要求。

2. 加載測試

• 準備與裝配：參賽隊員在準備區現場完成模型裝配，裝配時間控制在15分鐘以內。每拖延1分鐘，從總分中扣掉1分。
• 加載過程：加載前，由參賽隊員介紹作品構思，時間控制在1分鐘內，然后回答專家提問。加載過程分為兩次，每次加載完成后，當模型靜止時，不出現失效情況，則判定本階段加載成功。

評分規則

評分規則通常包括以下幾個方面：

1. 理論方案

• 根據結構設計與理論分析的完整性、合理性、創新性評分。

2. 結構設計與制作

• 結構合理性與創新性，模型制作質量與美觀性。

3. 陳述與答辯

• 參賽隊員簡要介紹作品構思，時間控制在1分鐘內。

4. 模型加載試驗

• 根據模型在加載試驗中的表現評分。

總結

綜上所述，結構設計大賽中的觀光塔模型設計不僅要求參賽者具備扎實的結構設計知識，還需要考慮到材料的選擇、尺寸的精確控制、加載要求的滿足以及模型的美觀性。通過這些要求，大賽旨在培養學生的創新意識、動手實踐能力和團隊協作能力。
