空心樓板結構圖的繪制方法如下：，1. 確定樓板的尺寸和形狀，根據實際工程需求，選擇合適的樓板尺寸和形狀，如矩形、正方形等。，2. 繪制樓板的基礎部分，在圖紙上畫出樓板的底面，包括樓板的四周邊界線和中心線。，3. 繪制樓板的肋梁部分，在樓板的底面基礎上，繪制出樓板的肋梁，包括肋梁的兩端點、中點和連接點。，4. 繪制樓板的支撐部分，在樓板的肋梁基礎上，繪制出樓板的支撐部分，包括支撐點的坐標和位置。，5. 繪制樓板的填充部分，在樓板的支撐部分基礎上，繪制出樓板的填充部分，包括填充物的厚度和密度。，通過以上步驟，即可繪制出空心樓板結構圖。

繪制空心樓板結構圖需要遵循一定的步驟和規范，以下是詳細的步驟和注意事項：

1. 確定設計參數

• 樓板類型：確定是單向板還是雙向板，以及是否為現澆空心樓板。
• 結構尺寸：確定樓板的厚度、長度、寬度等尺寸。
• 內孔布置：確定內孔的類型（如管型、箱型）、尺寸和間距。

2. 繪制基礎平面圖

• 平面布局：在平面圖中標注出樓板的位置、尺寸和邊界。
• 柱網布置：標注出柱子的位置和尺寸，以及樓板與柱子的連接方式。

3. 繪制樓板配筋圖

• 主筋布置：標注出主筋的位置、直徑和間距。
• 分布筋布置：標注出分布筋的位置、直徑和間距。
• 附加鋼筋：如有必要，標注出附加鋼筋的位置和規格。

4. 繪制內孔布置圖

• 內孔位置：標注出內孔的位置和間距。
• 內孔尺寸：標注出內孔的直徑或?qū)挾?、高度?/li>
• 內孔類型：標注出內孔的類型（如管型、箱型）。

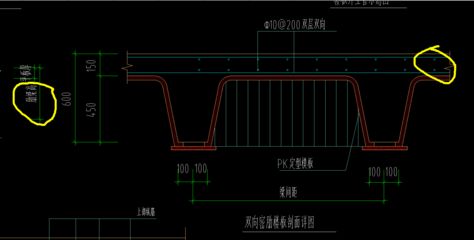

5. 繪制剖面圖

• 剖面位置：選擇合適的剖面位置，通常選擇樓板的中間部分。
• 剖面標注：標注出樓板的厚度、內孔的高度和位置、鋼筋的位置和規格。

6. 繪制節點詳圖

• 節點位置：標注出關鍵節點的位置，如樓板與柱子的連接節點。
• 節點細節：詳細標注節點的構造細節，包括鋼筋的布置、混凝土的澆筑方式等。

7. 標注設計說明

• 材料說明：標注出使用的混凝土標號、鋼筋型號等。
• 施工要求：標注出施工過程中需要注意的事項，如鋼筋綁扎、混凝土澆筑等。

示例圖

以下是一個簡單的現澆空心樓板結構圖示例：

平面圖

plaintext
復制
+-----------------------------+|                             ||  +-----------+              ||  |           |              ||  |    柱     |              ||  |           |              ||  +-----------+              ||                             ||  +-----------+              ||  |           |              ||  |    柱     |              ||  |           |              ||  +-----------+              ||                             |+-----------------------------+

剖面圖

plaintext
復制
剖面A-A+-----------------------------------+|                                   ||  +-----------+                    ||  |           |                    ||  |    柱     |                    ||  |           |                    ||  +-----------+                    ||                                   ||  +-----------+                    ||  |           |                    ||  |    樓板   |                    ||  |           |                    ||  +-----------+                    ||                                   |+-----------------------------------+

內孔布置圖

plaintext
復制
+-----------------------------+|                             ||  +-----------+              ||  |           |              ||  |    柱     |              ||  |           |              ||  +-----------+              ||                             ||  +-----------+              ||  |  +-----+  |              ||  |  |     |  |              ||  |  |  孔  |  |              ||  |  |     |  |              ||  |  +-----+  |              ||  +-----------+              ||                             |+-----------------------------+

參考標準和規范

• 《混凝土結構設計規范》GB50010-2002：提供詳細的計算方法和設計要求。
• 《現澆空心樓蓋技術規程》JGJ/T268-2012：提供現澆空心樓板的設計和施工規范。
• 《混凝土結構用成孔芯?！稪G/T352-2017：提供內孔芯模的設計和使用要求。

注意事項

• 精度要求：確保圖紙的尺寸和標注精確無誤。
• 施工可行性：考慮施工的可行性和便利性，避免過于復雜的節點構造。
• 安全性：確保設計滿足結構安全和使用要求。

通過以上步驟和注意事項，你可以繪制出詳細的空心樓板結構圖。
