在繪制景觀廊架剖面圖時，首先需要確定其位置和尺寸，使用繪圖工具或軟件，如AutoCAD、SketchUp等，根據實際測量數據繪制出廊架的平面圖，從平面圖上提取關鍵信息，如廊架的高度、寬度、材料等，并繪制剖面圖，在繪制剖面圖時，要注意展示廊架的結構特點，如梁、柱、板等構件的位置和連接方式，對繪制好的剖面圖進行標注和說明，確保圖紙清晰易懂。

景觀廊架剖面圖繪制指南

景觀廊架剖面圖的繪制是一個細致的過程，它涉及到對景觀廊架的結構、尺寸和外觀的精確表達。以下是根據提供的搜索結果，整理的關于如何繪制景觀廊架剖面圖的詳細步驟和注意事項。

1. 準備工作

在開始繪制之前，需要準備好相關的工具和資料。根據搜索結果，可以使用CAD軟件來進行繪制。CAD軟件提供了強大的繪圖功能，可以幫助設計師精確地表達景觀廊架的結構和尺寸。

2. 繪制地形輪廓

首先，根據平面圖的剖切位置，找出地形的剖斷線，并畫出地形輪廓線，從而得到完整的地形輪廓線。地形的剖面圖可以準確地表達出地形垂直方向的動態，地形剖斷線需要用粗直線表現。

3. 繪制植物輪廓

接下來，根據樹木的高度和冠幅確定出樹的高寬比，根據樹形特征確定樹的大體輪廓。根據受光情況，選用合適的線條表現樹木的質感和體積。需要注意的是，立面圖和平面圖中植物顏色應盡量保持一致，尤其是孤植樹一定要對應準確。

4. 繪制廊架結構

在CAD中，可以使用多段線工具來繪制廊架的基本結構。如果需要繪制弧形廊架，可以在多段線狀態下鍵盤輸入"a"選擇弧型，先定下終點，然后編輯弧到符合曲線就好。

5. 繪制細節和上色

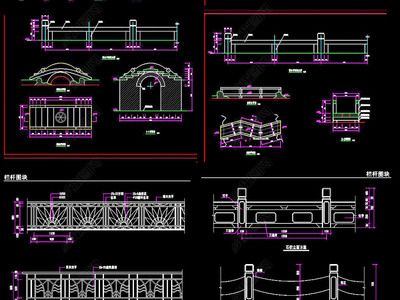

在繪制完基本結構后，可以添加更多的細節，如欄桿、地面鋪裝等。最后，根據個人喜好和設計要求，可以為剖面圖上色。上色順序通常是從大到小、從軟質到硬質的順序依次進行。為了節省時間，可以同時進行平面圖和效果圖的上色，這樣可以更準確地對應物體顏色。

6. 學習資源

如果您希望尋找更多的學習資源，可以參考一些在線教程。例如，huke88.com 提供了關于景觀施工圖繪制的視頻教程，其中包含了平立剖面的繪制方法。此外，嗶哩嗶哩上也有相關的視頻教程，如“景觀大樣圖——景觀廊架施工圖的繪制”系列視頻。

通過上述步驟和注意事項，您可以更好地理解和掌握景觀廊架剖面圖的繪制技巧。如果您在學習過程中遇到任何困難或疑問，可以參考相關的教程或向?qū)I(yè)人士尋求幫助。
