碳纖維加固施工是一種廣泛應用的工程技術，旨在提高結構物的承載能力和延長其使用壽命，該過程可能會產生噪音污染，對周圍環(huán)境造成影響，采取有效的環(huán)境保護措施至關重要，本文介紹了一種基于噪音監(jiān)測技術的碳纖維加固施工環(huán)境保護措施，通過安裝噪音監(jiān)測設備來實時監(jiān)測施工現場的噪音水平，確保施工活動符合環(huán)保標準，采用低噪音施工設備和工藝，減少施工過程中產生的噪音，建立噪音控制制度，規(guī)范施工人員的操作行為，降低噪音的產生，加強公眾溝通與教育，提高人們對噪音污染的認識，共同維護良好的施工環(huán)境，這些措施的實施有助于保護施工現場周邊環(huán)境，促進可持續(xù)發(fā)展。

碳纖維加固施工的環(huán)境保護措施

碳纖維加固施工是一種常見的建筑加固方法，它具有節(jié)省空間、施工簡便等優(yōu)點。然而，在施工過程中，也需要考慮環(huán)境保護的問題。以下是根據搜索結果總結的碳纖維加固施工的環(huán)境保護措施：

廢棄物分類與處理

在碳纖維加固施工過程中，會產生一定的施工廢棄物。為了減少對環(huán)境的污染，應當將施工廢棄物按照可回收物、有害垃圾和其他垃圾進行分類。對于可回收的廢棄物，如廢舊金屬、塑料等，應進行回收處理，以減少資源浪費和環(huán)境污染。而對于有害垃圾和其他不可回收的廢棄物，則應進行安全處置，如委托專業(yè)機構進行無害化處理，以避免對環(huán)境和人體健康造成危害。

施工噪音控制

施工噪音是建筑施工中常見的環(huán)境問題之一。為了減少對周邊居民的影響，應當合理安排施工時間，盡量避開居民休息時段。同時，可以對施工現場進行噪音監(jiān)測，如超過規(guī)定的噪音限值，應采取有效的降噪措施，確保施工噪音符合環(huán)保要求。此外，優(yōu)先選用低噪音的施工設備和工藝，從源頭上降低噪音的產生也是很重要的。

節(jié)水措施

在施工過程中，應采取有效措施，防止廢水、廢油等污染物排入水體，確保施工場地周邊水體的水質不受影響?？梢圆捎霉?jié)水型設備和工藝，減少施工過程中的用水量。同時，對施工過程中產生的廢水進行回收處理，如沉淀、過濾等，再用于施工現場的灑水降塵、沖洗等用途，提高水資源的利用效率。

綜上所述，在進行碳纖維加固施工時，除了關注施工質量和安全外，還應該采取一系列環(huán)境保護措施，以減少對環(huán)境的影響。這些措施包括廢棄物的分類與處理、施工噪音的控制以及節(jié)水措施等。通過這些措施，可以在保證施工質量的同時，盡可能地保護環(huán)境，實現綠色施工。

碳纖維加固施工噪音監(jiān)測技術

碳纖維施工廢棄物回收案例

碳纖維加固節(jié)水設備選型指南

碳纖維施工環(huán)保認證標準查詢

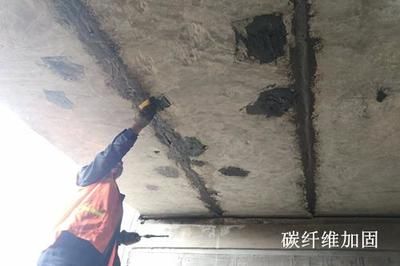

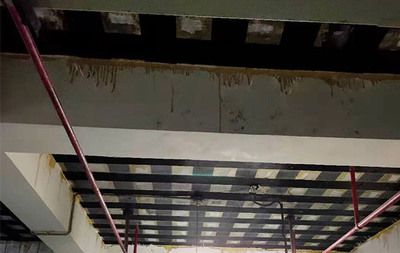

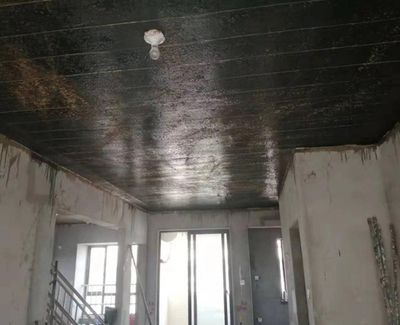

拉強度≥3400MPa;延伸率≥1.77%。 3.2粘貼用膠(底膠、修補膠、面膠)技術指標粘貼用膠主要技術指標如下:①底膠:拉伸剪切強度≥14MPa;正拉粘結強度≥2.5MPa。 ②修補膠:抗拉強度≥30MPa;抗彎強度≥40MPa;正拉粘結強度≥2.5MPa。 ③面膠:抗拉強度≥40MPa;拉伸剪切強度≥14MPa;受控彈性模量≥2500MPa;彎曲強度≥40MPa;正拉粘結強度≥2.5MPa;延伸率≥1.5%。 4.1施工工藝流程如圖1 4.2碳纖維布粘貼的構造要求①采用粘貼碳纖維織物加固工藝的砼承重結構構件其砼強度等級不應低于C15。 ②砼構件粘貼部位的含水率不應大于4%，環(huán)境溫度不應小于5，否則應采取一定的處理措施。 ③砼粘貼表面需進行打磨處理，應達到平整度5mm/m，構件轉角粘貼處要打磨成圓弧狀，圓弧半徑應不小于20mm。 ④碳纖維布粘貼采用連續(xù)法施工工藝，允許搭接，搭接長度不小于10cm，碳纖維布在加固區(qū)段外的錨固長度規(guī)定如下:對受拉區(qū)，不應小于200d，且不應少于600mm;對受壓區(qū)，不應小于180d，且不應少于480mm。 (d為高強度復合纖維增強布的厚度)。 4.3施工準備①量測記錄梁的實際尺寸，砼表面的凹凸或破損狀況、表面龜裂狀況，現構件上的附屬物情況，周圍有無水、粉塵、外來物之污染。 同時對影響梁加固的障礙物進行清除，確保梁底有30cm以上作業(yè)空間。 ②粘貼定位。 4.4砼表面機械打磨①根據定位打磨梁底、梁面、柱周圍待粘貼砼表面，用角向手提砂輪機安裝金剛石磨片打磨，使碳纖維布能平滑地貼附于梁、柱表面，以避免碳纖維布折角處造成應力集中。 ②待底面打磨平整后，將待粘貼面清理干凈。 5基面處理用麻布將待貼布砼表面揩凈，并充分干燥。 4.6涂刷底膠①按膠水配比甲:乙=3:1(重量比)，配制攪拌均勻。 ②用涂料輥筒將纖維膠均勻涂刷在砼表面。 4.7批補修補①手摸不粘手時，即可涂刷修補(約2小時)。 ②按修補膠配比甲:乙=3:1(重量比)，最取各組分配制粘貼用膠，攪拌均勻。 ③對于特別不平處在加固前用批刀將修補材料滿批在砼表面，手摸無高低不平為止，填補時需將小槽處碎砼及浮屑清除掉并用麻布擦拭干凈。 4.8涂刷面膠①手摸不粘手即可涂刷面膠(約2小時)。 ②按面膠配比甲:乙=3:1(重量比)，量取配制，并攪拌均勻。 4.9按設計圖紙要求裁剪碳纖維布①砼表面處理完后，先根據位置放樣剪切碳纖維布。 ②剪切時沿碳纖維布軸向裁剪，并卷好。 4.10粘貼碳纖維布①將裁剪成料的碳纖維布粘貼在面膠上，并應拉緊、壓實、趕平，不能留有氣泡和皺褶，邊放布邊用專用輥筒沿碳纖維布方向壓布輥實、來回滾壓，擠出氣泡使樹脂充分漫漬碳纖維布，直到面膠浸透布并滲到布外層為止，等待固化。 ②施工過程中必須使得每束纖維布不打折，均處于拉緊狀態(tài)。 每層粘貼質量自檢合格后，方可再貼下一層碳纖維布，同時重復以上步驟。 ③粘貼完后，再在表面用毛輥筒涂刷一層碳纖維粘結劑，自然固化。 最后檢查粘貼是否密實。 4.11表面處理確保粘貼密實后，在外表層均勻灑上一層細砂，以利今后粉刷。 如無粉刷則此工序可省略。www.baywatch.cn2023-05-1129實操:碳纖維布加固案例分析!以下是湖南荊湘化學灌漿有限公司分享幾個碳纖維布加固工程案例分析，希望能夠給大家有所幫助。 案例分析:具體情況如上圖，房子已裝修，在居住時發(fā)現樓板太薄，中間橫梁太小，現應客戶要求，對此樓板進行加固。 按常規(guī)方法，有兩種:1、重新植筋后將梁截面加大，然后樓板進行粘鋼加固。 2、采用最輕型的碳纖布進行粘貼加固。 經過與客戶多交流，后進行多方咨詢，采用破壞性小，經濟實用的。 施工步聚: 一、樓板進行清理:原屋頂樓板已刮膠，增加工程難度，但我公司人員克服困難，清除結面表面物質，直至露出混凝土結構。 經驗分享: 1、表面無灰塵、無油污。我們一般用砂輪機全部面積都打磨。 2、如果樓板有潮濕的，用火熗烤干。如果是屋頂，必須將漏水部位重新做好防水。 3、有剝落、疏松、蜂窩等劣質混凝土，用修補材料進行修復平整。 二、樓板劃線:根據施工圖，明確加固部位和范圍，然后用墨斗彈出要加固部位的纖維位置線。 經驗分享:跟據實際情況，寧可多使用材料，也要保證質量。 比如:300mm寬碳布，邊對邊間距300mm，最后只有400mm的距離，那就只留間距100mm，留300mm足夠貼碳布。 三、粘碳纖維布 經驗分享:涂刷底層浸漬膠后立即將預先裁剪好的碳纖維布均勻地敷設在底層浸漬膠上。 用專用的橡皮刮刀或橡膠圓沿碳纖維布方向滾壓或刮平，應注意不要來回滾壓，應沿一個方向滾壓刮平，排除氣泡和多余的膠液，使浸漬膠充分滲透碳纖維布并與混凝土表面牢固粘接，滾壓刮平時不得損傷碳纖維絲。 待碳纖維布表面指觸干燥時即可進行下一層粘貼。 四、檢查驗收下圖為一張細節(jié)圖，提示一下，非常重要:在施工完成了，重新刷一遍膠加沙子，以方便用戶刮膠。 怎么體現以客戶為本?——處處為客戶考慮，把我們能做的全力以赴，不留下任何遺留問題。 臺上一分鐘，臺下十年功。 大家可能看上去覺得施工簡單，操作方便。 (本文來源于網絡，加固之家網整理報道，如有侵權，請聯系刪除。另，轉載請注明出處，否則后果自負。)。news.jiaguhome.com2019-03-0730活性碳纖維在環(huán)境保護中的應用 [2]Wang R Z，Jia J P，Zhu Y H et al.，Study on a New Solid Absorption Refrigeration Pair:Active Carbon Fiber Methanol.J.Sol.EnergyEng.，1997，119(3):214-218 [3]Shen Z M，Yang J，Hu X F et al.，Dual Electrodes Oxidation of Dye Wastewater with Gas Diffusion Cathode.ES&T，2005，(6):1819-1826 [4]Shen Z M，Wang W H，Jia J P et al.，Degradation of Dye Solution by an Activated Carbon Fiber Electrode Electrolysis System.Journal of Hazardous Materials.2001，84 (1):107-116 [5]Yang J，Jia J P，Liao J et al.，Removal of Fulvic Acid From Water Electrochemically Using Active Carbon Fiber Electrode.Water Research，2004，38(20):4353-4360 [8]Zhang L H，Jia J P，Yang J，Improved Denitrification of Municipal Sludge in Biofilm-Electrode Reactor.Chemical Research in Chinese Universities，2004，20(4):392-395 [13]Sun T H，Cao L K，Jia J P，Novel Activated Carbon Fiber Solid-Phase Microextraction for Determination of Benzyl Chloride and Related Compounds in Water by Gas Chromatography-Mass Spectrometry.Chromatographia，2005，61 (3-4):173-179 [14]Sun T H，Jia J P，Fang N H et al.，Application of Novel Activated Carbon Fiber Solid-Phase，Microextraction to the Analysis of Chlorinated Hydrocarbons in Water by Gas Chromatography-Mass Spectrometry.Analytica Chimica Acta，2005，530(1):33-40 [15]Sun T H，Fang N H，Jia J P et al.，Application of Novel Activated Carbon Fiber Solid-Phase Microextraction to Analysis of Chlorohydrocarbons in Water.Analytical Letters，2004，37(7):1411-1425 [16]Sun T H，Jia J P，Fang N H，Analysis of Organochlorine Pesticides in Water by Novel Activated Carbon Fiber-Solid Phase Microextraction Coupled with Gas Chromatography-Mass Spectrometry.J.Environ.Sci.Health Part B，2004，39 (2):235-248 [17]Jia J P，Feng X，Fang N G et al.，Adjusted Active Carbon Fibers for Solid Phase Microextraction.J.Environ.Sci.Health Part A，2002，37(4):489-498 [20]Yang Ji，Peng Juan，Jia Jinping et al.，Corrosion Protection of Iron in Water by Activated Carbon Fiber (ACF).Carbon，2006，44(1):19-26 [21]Jia J P，Yang J，Liao J et al.，Treatment of Dyeing Wastewater with ACF Electrodes.Water Research，1999，33(3):881-884 [23]Zhang L H，Jia J P，Ying D W，Electrochemical Effect on Denitrification in Different Microenvironments Around Anodes and Cathodes.Research in Microbiology，2005，156(1):88-92 [24]Zhang L H，Jia J P，Zhu Y C et al.，Electro-Chemically Improved Bio-Degradation of Municipal Sewage.Biochemical Engineering Journal，2005，22(3):239-244www.oalib.com"
