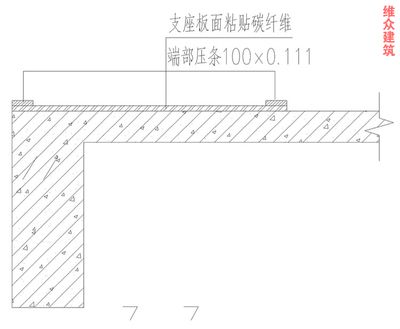

碳纖維片材加固施工是現(xiàn)代結(jié)構(gòu)加固技術(shù)中的一種，它通過在混凝土結(jié)構(gòu)中植入碳纖維片材來提高其承載能力和耐久性，為了確保施工質(zhì)量，需要采用一系列現(xiàn)場檢測方法，這些方法包括：，1. 外觀檢查：檢查碳纖維片材的鋪設(shè)方向、位置和覆蓋范圍，確保它們與原結(jié)構(gòu)表面平整且無損傷。，2. 材料檢驗(yàn)：對碳纖維片材進(jìn)行力學(xué)性能測試，如抗拉強(qiáng)度、彈性模量等，以確保其滿足設(shè)計(jì)要求。，3. 錨固力測試：通過拔出試驗(yàn)或拉伸試驗(yàn)來評估碳纖維片材與混凝土之間的錨固力，確保其在受力時不會脫落。，4. 應(yīng)變監(jiān)測：使用應(yīng)變計(jì)或其他傳感器實(shí)時監(jiān)測碳纖維片材的應(yīng)變情況，以評估其在受力過程中的性能。，5. 無損檢測：采用超聲波、磁粉探傷等非破壞性檢測方法，對碳纖維片材和混凝土結(jié)構(gòu)進(jìn)行檢測，以發(fā)現(xiàn)潛在的缺陷。，6. 荷載試驗(yàn)：在碳纖維片材加固后的結(jié)構(gòu)上施加預(yù)定荷載，觀察其變形和裂縫開展情況，驗(yàn)證加固效果。，通過上述現(xiàn)場檢測方法的綜合應(yīng)用，可以有效地評估碳纖維片材加固施工的質(zhì)量，確保加固后的混凝土結(jié)構(gòu)達(dá)到預(yù)期的加固效果。

碳纖維加固施工的質(zhì)量檢測方法

碳纖維加固施工的質(zhì)量檢測方法主要包括拉拔法和錘擊法。

拉拔法

拉拔法是一種常用的碳纖維加固施工質(zhì)量現(xiàn)場檢測方法，它依據(jù)中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會標(biāo)準(zhǔn)《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》(CECS146:2003)和《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》(GB50367)進(jìn)行。這種方法通過使用專門的拉拔儀器對粘結(jié)強(qiáng)度進(jìn)行檢測。具體步驟包括：

1. 檢測儀器準(zhǔn)備：選擇符合行業(yè)標(biāo)準(zhǔn)《數(shù)顯式粘結(jié)強(qiáng)度檢測儀》(JG3056)的檢測儀，并確保其處于良好狀態(tài)。
2. 檢驗(yàn)時間和抽樣規(guī)則：通常在碳纖維片材粘貼并固化7天后進(jìn)行現(xiàn)場檢驗(yàn)。抽樣規(guī)則根據(jù)構(gòu)件類型和數(shù)量確定，例如梁、柱類構(gòu)件按構(gòu)件總數(shù)的10%隨機(jī)抽取，但不少于3根。
3. 現(xiàn)場檢驗(yàn)程序：
   • 表面處理：清除加固表面的污漬并保持干燥。
   • 切割預(yù)切縫：從加固表面向混凝土基體內(nèi)部切割預(yù)切縫，深度10~15mm。
   • 粘貼鋼標(biāo)準(zhǔn)塊：使用高強(qiáng)、快固化的膠粘劑粘貼鋼標(biāo)準(zhǔn)塊。
   • 加載測試：以1500~2000N/min的速度勻速加載，記錄破壞時的荷載值，并觀察破壞形態(tài)。
4. 破壞形式判別：根據(jù)破壞形式（內(nèi)聚破壞、粘附破壞、混合破壞）和正常性判別標(biāo)準(zhǔn)，判斷檢測結(jié)果是否合格。
5. 試驗(yàn)結(jié)果表示：包括破壞形式、三個試樣的正拉粘結(jié)強(qiáng)度值和該組的試驗(yàn)平均值。

錘擊法

錘擊法是一種簡單快捷的檢測方法，通過錘擊碳纖維布表面來檢測其與混凝土之間的粘結(jié)質(zhì)量。操作步驟如下：

1. 檢測工具準(zhǔn)備：準(zhǔn)備好錘子或其他適合敲擊的工具。
2. 檢測過程：對每一寸的碳纖維布進(jìn)行錘擊，聽取聲音并感受振動，以此判斷碳纖維布與混凝土之間是否存在空鼓情況。
3. 結(jié)果判定：如發(fā)現(xiàn)空鼓，說明碳纖維布與混凝土未完全貼合，未達(dá)到共同受力的目的。如果空鼓面積低于施工總面積的95%，則加固工程不合格，需要返工。

綜上所述，拉拔法和錘擊法都是有效的碳纖維加固施工質(zhì)量檢測方法。拉拔法更為詳細(xì)和精確，適用于需要準(zhǔn)確數(shù)據(jù)的場合；而錘擊法則更為簡便快捷，適用于初步篩查和日常維護(hù)。

碳纖維加固施工驗(yàn)收標(biāo)準(zhǔn)

碳纖維加固常見質(zhì)量問題

碳纖維材料性能檢測方法

碳纖維加固后的耐久性研究

1碳纖維片材和錨固加固施工質(zhì)量現(xiàn)場檢測.doc1碳纖維拉拔儀原理 目前，碳纖維片材施工質(zhì)量現(xiàn)場檢測方法國內(nèi)主要為中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會標(biāo)準(zhǔn)《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》(CECS146:2003)附錄B和《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》(GB50367)附錄E的拉拔法檢測碳纖維施工質(zhì)量. -1所示，典型的拉拔儀器見圖2。 1-2。 -1檢測儀結(jié)構(gòu)示意圖 1。 標(biāo)準(zhǔn)塊;;3。 萬向結(jié);4。 大活塞;5。 絲杠;10。 搖把;11。 注油口;。 當(dāng)順時針搖動手柄時，與其同軸的蝸桿隨之轉(zhuǎn)動，并帶動蝸輪旋轉(zhuǎn)，由于蝸輪中心孔內(nèi)有反扣螺紋，在其旋轉(zhuǎn)的同時也就帶動絲杠及小活塞向下移動，將泵體內(nèi)液壓油推向工作油缸內(nèi)的大活塞，活塞上移又通過萬向結(jié)帶動聯(lián)接螺母及標(biāo)準(zhǔn)塊，對被檢測的碳纖維片材施加正向拉力。 液壓油的工 作壓力可通過壓力傳感器測得，檢測中隨著手柄的轉(zhuǎn)動，油壓增高被驗(yàn)拉力數(shù)值不斷增加，。 手柄反搖時，油泵將油吸回小油缸內(nèi)，為保證大活塞順利回位專門設(shè)計(jì)了回位彈簧，活塞向上移動時彈簧壓縮，回程時彈簧推動活塞起到復(fù)位作用。 檢測前碳纖維片材粘結(jié)強(qiáng)度，需在混凝土表面加工出預(yù)切縫，深度應(yīng)從加固表面切割至混凝土基體內(nèi)部，切入混凝土深度為2~lOmm，縫寬2mm。 為保證預(yù)切縫的順利進(jìn)行，應(yīng)采用與檢測儀器相配套的切縫機(jī)。 按規(guī)范要求，標(biāo)準(zhǔn)塊直徑為40mm，材質(zhì)為45號鋼。 2。 碳纖維片材施工質(zhì)量現(xiàn)場拉拔檢驗(yàn) (1)檢測儀器 對粘結(jié)強(qiáng)度檢測儀的要求，可參照現(xiàn)行行業(yè)標(biāo)準(zhǔn)《數(shù)顯式粘結(jié)強(qiáng)度檢測儀》(JG3056)，發(fā)現(xiàn)異常液壓拉拔裝臵 時應(yīng)隨時維修、檢定。 (2)檢驗(yàn)時間和抽樣規(guī)則 現(xiàn)場檢驗(yàn)應(yīng)在已完成碳纖維片材粘貼并固化7d的結(jié)構(gòu)表面上進(jìn)行，現(xiàn)場檢驗(yàn)的布點(diǎn)應(yīng)在膠粘劑固化已達(dá)到可以進(jìn)入下一工序之日進(jìn)行。 梁、柱類構(gòu)件以同規(guī)格、同型號的構(gòu)件為一檢驗(yàn)批，每批構(gòu)件隨機(jī)抽取的受檢構(gòu)件應(yīng)按該批構(gòu)件總數(shù)的10%確定，但不得少于3根;以每根受檢構(gòu)件為一檢驗(yàn)組;、墻類構(gòu)件應(yīng)以同種類、同規(guī)格的構(gòu)件為一檢驗(yàn)批，每批按實(shí)際粘貼的表面積(不論粘貼的層數(shù))均勻劃分為若干區(qū)，每區(qū)100m2(不足100m2，按100m2計(jì))，且每一樓層不得少于1區(qū);以每區(qū)為一檢驗(yàn)組，每組3個檢驗(yàn)點(diǎn)。 檢驗(yàn)點(diǎn)的間距不應(yīng)小于500mm，且有一塊應(yīng)粘貼在加固構(gòu)件的端部. (3)現(xiàn)場檢驗(yàn)程序 1)表面處理:被測部位的加固表面應(yīng)清除污漬并保持干燥. 2)切割預(yù)切縫:從加固表面向混凝土基體內(nèi)部切割預(yù)切縫，切入混凝土深度10~15mm，×40mm的正方形。 3)粘貼鋼標(biāo)準(zhǔn)塊:采用高強(qiáng)、快固化的膠粘劑(取樣膠粘劑)粘貼鋼標(biāo)準(zhǔn)塊(圖2。 ).取樣粘結(jié)劑的正拉粘結(jié)強(qiáng)度應(yīng)大于粘貼碳纖維片材的結(jié)構(gòu)膠粘劑正拉粘結(jié)強(qiáng)度。 鋼標(biāo)準(zhǔn)塊粘貼后應(yīng)立即固定. 4)按照粘結(jié)強(qiáng)度檢測儀生產(chǎn)廠提供的使用說明書，連接鋼標(biāo)準(zhǔn)塊。 5)以1500~2000N/min勻速加載，記錄破壞時的荷載值，并觀察破壞形態(tài)。 圖2。 2碳纖維片材粘結(jié)質(zhì)量現(xiàn)場檢驗(yàn) 現(xiàn)場檢驗(yàn)正拉粘結(jié)強(qiáng)度應(yīng)按下式計(jì)算:f (2。 ) 式中f--正拉粘結(jié)強(qiáng)度(MPa); P--試樣破壞時的荷載值(N); A--鋼標(biāo)準(zhǔn)塊的粘結(jié)面面積(mm2)。 試樣破壞形式及其正常性判別: 1)試樣破壞形式應(yīng)按下列規(guī)定劃分: ①內(nèi)聚破壞:應(yīng)分為基材混凝土內(nèi)聚破壞和受檢膠粘劑的內(nèi)聚破壞;后者可見于使用低性能、低質(zhì)量膠粘劑的工程. ②粘附破壞:應(yīng)分為膠層與基材之間的粘附破壞及膠層與纖維復(fù)合材或鋼標(biāo)準(zhǔn)塊之間的粘附破壞。 ③混合破壞:粘合面出現(xiàn)兩種或兩種以上的破壞形式。 PA 2)破壞形式正常性判別，應(yīng)符合下列規(guī)定: ①當(dāng)破壞形式為基材混凝土內(nèi)聚破壞，或雖出現(xiàn)兩種或兩種以上的破壞形式，但基材混凝土聚破壞面積占粘合面積85%以上，均可判為正常破壞. ②當(dāng)破壞形式為粘附破壞、膠層內(nèi)聚破壞或基材混凝土內(nèi)聚破壞面積少于85%的混合破壞，均應(yīng)判為不正常破壞. 3)試驗(yàn)結(jié)果的表示: 試驗(yàn)結(jié)果應(yīng)包括破壞形式、3個試樣的正拉粘結(jié)強(qiáng)度值和該組正拉粘結(jié)強(qiáng)度的試驗(yàn)平均值。 (4)碳纖維片材粘貼施工質(zhì)量的合格評定 1)組檢驗(yàn)結(jié)果的合格評定，應(yīng)符合下列規(guī)定: ①當(dāng)組內(nèi)每一試樣的正拉粘結(jié)強(qiáng)度均達(dá)到max{，ftk}的要求， ②當(dāng)一組內(nèi)僅一個試樣達(dá)不到上述要求時，允許以加倍試樣重新做一組檢驗(yàn)，如檢驗(yàn)結(jié)果全數(shù)達(dá)到要求，仍可評定該組為檢驗(yàn)合格組; ③在重做試驗(yàn)中，仍有一個試樣達(dá)不到要求，則應(yīng)評定該組為檢驗(yàn)不合格組。www.taodocs.com2023-03-152碳纖維布加固如何檢測成果?碳纖維布越來越多的應(yīng)用在建筑加固工程上，由于其出色的抗拉性、韌性，并且抗酸抗腐蝕，已成為目前主流的加固方式之一。 目前市面上的碳纖維布生廠商實(shí)力參差不齊，對于施工質(zhì)量的把握能力也是有高有低，很多碳纖維布加…。 但是目前市面上的碳纖維布生廠商實(shí)力參差不齊，對于施工質(zhì)量的把握能力也是有高有低，很多碳纖維布加固工程結(jié)束后，并沒有系統(tǒng)的檢驗(yàn)工程質(zhì)量，給日后的安全問題造成隱患。 那碳纖維布施工之后應(yīng)如何檢測其粘貼質(zhì)量呢?現(xiàn)在，小悍給大家講講碳纖維布加固后的檢測步驟。 一般來說，我們可以通過簡單的錘擊法來檢測碳纖維布的粘貼質(zhì)量，通過對每一寸的碳纖維布進(jìn)行錘擊，檢測碳纖維布與混凝土之間是否存在空鼓情況，如發(fā)現(xiàn)空鼓，則說明碳纖維布與混凝土沒有完全貼合，沒用達(dá)到共同受力的目的，如空鼓面積低于施工總面積的95%，則說明此次加固工程是不合格的，需要對工程進(jìn)行返工。 返工時，若單個空鼓面積不大于10000mm2，允許采用注射法充膠修復(fù);若單個空鼓面積大于或等于10000mm2，應(yīng)割除修補(bǔ)，重新粘貼等量碳纖維布。 再次粘帖時，應(yīng)嚴(yán)格按照碳纖維布的施工流程進(jìn)行施工，正確的施工流程請看下圖:搜狐2020-08-213碳纖維加固法詳述.pptx數(shù)智創(chuàng)新變革未來碳纖維加固法碳纖維加固法簡介碳纖維材料特性碳纖維加固原理碳纖維加固工藝流程碳纖維加固設(shè)計(jì)要點(diǎn)碳纖維加固施工注意事項(xiàng)碳纖維加固質(zhì)量檢測碳纖維加固法應(yīng)用案例ContentsPage目錄頁碳纖維加固法簡介碳纖維加固法碳纖維加固法簡介碳纖維加固法簡介1.碳纖維加固法是一種新型的結(jié)構(gòu)加固技術(shù)，通過應(yīng)用高強(qiáng)度、高模量的碳纖維布材對混凝土結(jié)構(gòu)進(jìn)行加固和修復(fù)，提高結(jié)構(gòu)的承載能力和延性。 2.碳纖維加固法具有高效、施工簡便、不影響結(jié)構(gòu)外觀等優(yōu)點(diǎn)，被廣泛應(yīng)用于橋梁、建筑、地鐵等工程中。 碳纖維材料特性1.碳纖維材料具有高強(qiáng)度、高模量、輕質(zhì)、耐腐蝕等特性，是一種理想的加固材料。 2.碳纖維布材可以根據(jù)不同的工程需求進(jìn)行裁剪和鋪設(shè)，具有良好的適應(yīng)性和可塑性。 碳纖維加固法簡介1.碳纖維加固設(shè)計(jì)需根據(jù)結(jié)構(gòu)受力情況和加固要求進(jìn)行，確保加固效果和結(jié)構(gòu)安全。 2.設(shè)計(jì)過程中需要考慮碳纖維布材的鋪設(shè)方式、搭接長度、錨固方式等因素。 碳纖維加固法的施工工藝1.施工前需要對混凝土表面進(jìn)行處理，確保碳纖維布材與混凝土表面的良好粘結(jié)。 2.施工過程中需要控制溫度和濕度等條件，保證碳纖維布材的粘貼質(zhì)量和強(qiáng)度。 碳纖維加固法的設(shè)計(jì)原則碳纖維加固法簡介碳纖維加固法的質(zhì)量控制1.施工過程中需要進(jìn)行嚴(yán)格的質(zhì)量控制和監(jiān)督，確保每個環(huán)節(jié)符合設(shè)計(jì)和規(guī)范要求。 2.質(zhì)量控制需要考慮材料質(zhì)量、施工工藝、質(zhì)量檢測等方面，確保加固效果和結(jié)構(gòu)安全。 碳纖維加固法的應(yīng)用前景1.隨著碳纖維材料技術(shù)的不斷發(fā)展，碳纖維加固法的應(yīng)用前景越來越廣闊。 2.未來，碳纖維加固法將會在更多領(lǐng)域得到應(yīng)用，為工程結(jié)構(gòu)加固和修復(fù)提供更加高效、經(jīng)濟(jì)、可靠的解決方案。 碳纖維材料特性碳纖維加固法碳纖維材料特性碳纖維材料的高強(qiáng)度與輕質(zhì)特性1.碳纖維具有高強(qiáng)度和高模量的特性，其抗拉強(qiáng)度是鋼的數(shù)倍，而密度僅為鋼的1/4。 2.碳纖維的輕質(zhì)特性使其在加固應(yīng)用中能減輕結(jié)構(gòu)自重，提高結(jié)構(gòu)的抗震性能。 3.碳纖維的強(qiáng)度高、質(zhì)量輕的特點(diǎn)使其在橋梁、建筑等結(jié)構(gòu)加固中具有廣泛的應(yīng)用前景。 碳纖維材料的耐腐蝕和抗疲勞特性1.碳纖維材料具有很好的耐腐蝕性，能在惡劣環(huán)境下長期使用而不受損壞。 2.碳纖維具有較好的抗疲勞性能，能有效延長結(jié)構(gòu)的使用壽命。 3.碳纖維的耐腐蝕和抗疲勞特性使其在海洋工程、化工設(shè)備等領(lǐng)域有著廣泛的應(yīng)用。 碳纖維材料特性碳纖維材料的熱穩(wěn)定性和電絕緣性1.碳纖維具有很好的熱穩(wěn)定性，能在高溫環(huán)境下保持其強(qiáng)度和模量。 2.碳纖維材料具有優(yōu)異的電絕緣性能，可以在電氣絕緣領(lǐng)域發(fā)揮重要作用。 3.碳纖維的熱穩(wěn)定性和電絕緣性使其在航空航天、能源等領(lǐng)域具有廣泛的應(yīng)用。 碳纖維材料的加工性和可設(shè)計(jì)性1.碳纖維材料具有較好的加工性能，可以根據(jù)需要進(jìn)行裁剪、鋪設(shè)和成型。 2.碳纖維的復(fù)合材料可以通過設(shè)計(jì)不同的纖維含量和鋪層方式來實(shí)現(xiàn)不同的性能要求。 3.碳纖維材料的加工性和可設(shè)計(jì)性使其在不同領(lǐng)域的應(yīng)用中具有很大的靈活性。 碳纖維材料特性碳纖維材料的環(huán)保性和可持續(xù)性1.碳纖維的生產(chǎn)過程相對環(huán)保，不會產(chǎn)生大量的廢棄物和污染物。 2.碳纖維復(fù)合材料可以回收利用，具有較好的可持續(xù)性。 3.碳纖維材料的環(huán)保性和可持續(xù)性符合當(dāng)前的發(fā)展趨勢，有助于推動綠色建筑的發(fā)展。 碳纖維材料在加固行業(yè)的應(yīng)用與發(fā)展趨勢1.碳纖維材料在加固行業(yè)的應(yīng)用已經(jīng)越來越廣泛，成為一種重要的加固方法。 2.隨著技術(shù)的不斷發(fā)展，碳纖維加固的方法和工藝也在不斷改進(jìn)和優(yōu)化，提高了加固效果和施工效率。 3.未來，隨著新材料和新技術(shù)的不斷涌現(xiàn)，碳纖維加固行業(yè)將會持續(xù)發(fā)展和創(chuàng)新。 碳纖維加固原理碳纖維加固法碳纖維加固原理碳纖維加固原理概述1.碳纖維加固是通過將高強(qiáng)度碳纖維布粘貼在混凝土表面，提高結(jié)構(gòu)承載能力的一種加固方法。 2.碳纖維加固利用碳纖維的高強(qiáng)度、高彈性模量、耐腐蝕等特性，提高混凝土結(jié)構(gòu)的抗彎、抗剪承載能力。 3.碳纖維加固具有施工簡便、不影響結(jié)構(gòu)外觀、加固效果好等優(yōu)點(diǎn)，因此在工程中得到廣泛應(yīng)用。 碳纖維加固的力學(xué)性能1.碳纖維加固后，結(jié)構(gòu)的力學(xué)性能得到顯著改善，可以提高結(jié)構(gòu)的承載能力和變形能力。 2.碳纖維加固對混凝土結(jié)構(gòu)的剛度、強(qiáng)度、穩(wěn)定性等均有明顯的提高作用。 3.碳纖維加固的效果與碳纖維布的材料性能、粘貼工藝、結(jié)構(gòu)設(shè)計(jì)等因素有關(guān)。 碳纖維加固原理碳纖維加固的施工工藝1.碳纖維加固的施工包括混凝土表面處理、碳纖維布粘貼、固化養(yǎng)護(hù)等步驟。 2.施工前需要對混凝土表面進(jìn)行清理、修復(fù)，確保粘貼效果。 3.碳纖維布的粘貼需要采用專業(yè)的膠粘劑，確保粘貼牢固、可靠。 碳纖維加固的應(yīng)用范圍1.碳纖維加固適用于各種混凝土結(jié)構(gòu)的加固，包括橋梁、隧道、房屋、道路等。 2.碳纖維加固可以應(yīng)用于結(jié)構(gòu)的抗彎、抗剪、抗震等加固工程。www.renrendoc.com2023-12-084碳纖維加固工程,檢驗(yàn)才是關(guān)鍵!我們不管在做什么工程之后都要有一個勘測期，以及檢驗(yàn)。 碳纖維布加固也是一樣的道理，碳纖維布加固結(jié)束之后，需要對施工質(zhì)量進(jìn)行檢驗(yàn)，這是碳纖維布加固后相當(dāng)重要的一步。 檢測之后才能夠了解到碳纖維布加固的工程質(zhì)量如何。 那么碳纖維布。 那么碳纖維布加固工程的檢驗(yàn)方法有哪些呢?下面就跟小編一起來了解一下吧!。 一般情況下，碳纖維布與混凝土之間的粘結(jié)質(zhì)量可用錘擊法、手壓碳纖維布表面或其他有效探測法進(jìn)行檢查。 但是，錘擊檢查法也算不上比較全面或者準(zhǔn)確的檢驗(yàn)方法，由于是手工檢測，使其極易受人為偏差的影響。 因此，為提高本方法檢測結(jié)果的可信性，對重要結(jié)構(gòu)的錘擊檢查，可由檢測機(jī)構(gòu)派出兩組人員，各自獨(dú)立的進(jìn)行檢測，然后取其平均值作為最終檢測結(jié)果。 若兩組檢測結(jié)果相差較大，可分別再重復(fù)檢測一次，并取4個值中較接近的3個值的平均值作為最終的檢測結(jié)果。 近幾年來，隨著科技的發(fā)展，以及實(shí)際工程的需要，不少工程人研發(fā)了各種各樣的儀器檢測方法。 但由于實(shí)踐操作的不成熟及儀器本身的局限性，目前為止尚未大量投入使用。 所以，總的來說，錘擊檢查法仍是目前最簡便易行的方法。 檢測結(jié)果---總有效面積不應(yīng)小于95%探測時，應(yīng)將粘貼的碳纖維布分區(qū)，逐區(qū)測定空鼓面積。 應(yīng)注意的是，錘擊檢查結(jié)果確認(rèn)的總有效面積不應(yīng)小于總粘結(jié)面積的95%。 補(bǔ)救措施---視空鼓面積而定若單個空鼓面積不大于10000mm2，允許采用注射法充膠修復(fù);若單個空鼓面積大于或等于10000mm2，應(yīng)割除修補(bǔ)，重新粘貼等量碳纖維布。 粘貼時，其受力方向(順紋方向)每端的搭接長度不應(yīng)小于200mm;若粘貼層數(shù)超過3層，該搭接長度不應(yīng)小于300mm;對非受力方向(橫紋方向)每邊的搭接長度可取為100mm。 碳纖維布粘結(jié)質(zhì)量的影響因素有很多，除了施工正確與否，碳纖維布的質(zhì)量也具有決定性的作用。 大家應(yīng)該知道材料的好壞決定的工程施工質(zhì)量，所以碳纖維布質(zhì)量的好壞是很好的。 那么碳纖維布檢驗(yàn)的方式小編就給大家說到這里了，如果您對于加固工程、改造、修繕等也感興趣的話，可以持續(xù)關(guān)注我們網(wǎng)站。www.zhaojiagu.com2017-11-085碳纖維布加固的檢驗(yàn)方法碳纖維布加固的檢驗(yàn)方法 1、檢測方法: 工序檢測:界面處理、工序銜接時間間隔等。 時候檢測:現(xiàn)場抽樣做正拉強(qiáng)度檢測。 2、碳纖維加固包括碳纖維布加固和碳纖維板加固兩種。 碳纖維材料用于混凝土結(jié)構(gòu)加固修補(bǔ)的研究始于80年代美、日等發(fā)達(dá)國家。 我國的這項(xiàng)技術(shù)起步很晚，但隨著我國經(jīng)濟(jì)建設(shè)和交通事業(yè)的飛速發(fā)展，現(xiàn)有建筑中有相當(dāng)一部分由于當(dāng)時設(shè)計(jì)荷載標(biāo)準(zhǔn)低造成歷史遺留問題，一些建筑由于使用功能的改變，難以滿足當(dāng)前規(guī)范使用的需求，亟需進(jìn)行維修、加固。 目前常用的加固方法有很多，如:加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等。 碳纖維加固修補(bǔ)結(jié)構(gòu)技術(shù)是繼加大混凝土截面、粘鋼之后的又一種新型的結(jié)構(gòu)加固技術(shù)。 評論收起 知道小有建樹答主 回答量:143 可做拉拔試驗(yàn)，如采用國產(chǎn)布，因此材料質(zhì)量參差，建議做原材及配套膠復(fù)試。 本回答被提問者和網(wǎng)友采納 各地區(qū)的檢測單位都應(yīng)該有這些檢測，碳纖維布拉拔試驗(yàn) hzylvlhx 采納率:0% 幫助的人:1.8萬 1、工程驗(yàn)收時必須有碳纖維及其配套膠料廠家所提供的材料檢驗(yàn)證明。 2、每一道工序結(jié)束后均應(yīng)按工藝要求進(jìn)行檢驗(yàn)，作好相關(guān)的驗(yàn)收記錄，如出現(xiàn)質(zhì)量問題，應(yīng)立即返工。 3、施工結(jié)束后的現(xiàn)場驗(yàn)收以評定碳纖維布與混凝土之間的粘結(jié)質(zhì)量為主，用小錘等工具輕輕敲擊碳纖維布表面，以回聲來判斷粘結(jié)效果，如出現(xiàn)空鼓等粘貼不密實(shí)現(xiàn)象，應(yīng)采取針管注膠的方法進(jìn)行補(bǔ)救。 若粘結(jié)面積小于90%，則判定為粘結(jié)無效，需重新施工。 4、對于碳纖維布粘貼面積在1000m2以上的工程，為檢驗(yàn)其加固效果應(yīng)與甲方協(xié)商進(jìn)行荷載試驗(yàn)，其結(jié)構(gòu)的變形等各項(xiàng)指標(biāo)均應(yīng)滿足國家規(guī)范規(guī)定的設(shè)計(jì)及使用要求 1條折疊回答 使用百度知道APP，立即搶鮮體驗(yàn)。你的手機(jī)鏡頭里或許有別人想知道的答案。 0/200 10任務(wù) 50任務(wù)360問答2017-10-136粘鋼、碳纖維加固檢測檢驗(yàn)檢測用途:電商平臺入駐;商超賣場入駐;產(chǎn)品質(zhì)量改進(jìn);產(chǎn)品認(rèn)證;出口通關(guān)檢驗(yàn)等 樣品要求:樣品支持快遞取送/上門采樣，數(shù)量及規(guī)格等視檢測項(xiàng)而定概覽 粘鋼、碳纖維加固檢測檢驗(yàn)報(bào)告哪里做檢測費(fèi)用與價(jià)格是多少錢呢檢測時間需要多久呢下面百檢網(wǎng)小編為您解答。 百檢網(wǎng)也可依據(jù)相應(yīng)檢測標(biāo)準(zhǔn)或者根據(jù)您的需求設(shè)計(jì)檢測方案，以滿足您多樣化的需求。 因檢測項(xiàng)目以及實(shí)驗(yàn)復(fù)雜程度不同，需聯(lián)系工程師確定后進(jìn)行報(bào)價(jià)。 檢測范圍項(xiàng)目 檢測項(xiàng)目:與混凝土正拉粘結(jié)強(qiáng)度、外觀、層間剪切強(qiáng)度、伸長率、尺寸偏差、拉伸強(qiáng)度、碳纖維織物的K數(shù)、抗剪強(qiáng)度、正拉粘結(jié)強(qiáng)度、彈性模量、拉伸彈性模量、單位面積質(zhì)量、抗 與混凝土正拉粘結(jié)強(qiáng)度、外觀、層間剪切強(qiáng)度、伸長率、尺寸偏差、拉伸強(qiáng)度、碳纖維織物的K數(shù)、抗剪強(qiáng)度、正拉粘結(jié)強(qiáng)度、彈性模量、拉伸彈性模量、單位面積質(zhì)量、抗拉強(qiáng)度、拉伸破壞應(yīng)變、K數(shù)、纖維體積含量 檢測標(biāo)準(zhǔn): 1、GB/T1446-2005纖維增強(qiáng)塑料性能試驗(yàn)方法總則 2、GB/T3354-2014定向纖維增強(qiáng)聚合物基復(fù)合材料拉伸性能試驗(yàn)方法 3、JC/T773-2010纖維增強(qiáng)塑料短梁法測定層間剪切強(qiáng)度 4、GB/T1449-2005纖維增強(qiáng)塑料彎曲性能試驗(yàn)方法 5、JG/T167-2016結(jié)構(gòu)加固修復(fù)用碳纖維片材 6、GB50550-2010《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》GB50550-2010 7、GB/T9914.3-2013增強(qiáng)制品試驗(yàn)方法第3部分單位面積質(zhì)量的測定 8、GB50367-2013混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范 9、CECS146:2003《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》CECS146:2003(2007) 10、GB/T1447-2005纖維增強(qiáng)塑料拉伸性能試驗(yàn)方法 11、GB/T3356-2014單向纖維增強(qiáng)塑料彎曲性能試驗(yàn)方法 13、CECS146:2003(2007)碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程(2007年版)附錄B 14、GB/T21490-2008結(jié)構(gòu)加固修復(fù)用碳纖維片材 17、JT/T532-2019橋梁用碳纖維布(板) 18、GB/T1448-2005玻璃纖維增強(qiáng)塑料壓縮性能試驗(yàn)方法 19、GB/T3365-2008碳纖維增強(qiáng)塑料孔隙含量和纖維體積含量試驗(yàn)方法 20、GB/T3362-2017碳纖維復(fù)絲拉伸性能試驗(yàn)方法 商超入駐、電商上架、內(nèi)部品控、招投標(biāo)、高?？蒲械?。 一般檢測報(bào)告上會標(biāo)注實(shí)驗(yàn)室收到樣品的時間、出具報(bào)告的時間。 常規(guī)來說只要測試沒更新，測試不變檢測報(bào)告一直有效。 如果是用于過電商平臺，一般他們只認(rèn)可一年內(nèi)的。 所以還要看平臺或買家的要求。 因測試項(xiàng)目及實(shí)驗(yàn)復(fù)雜程度不同，具體請聯(lián)系客服確定后進(jìn)行報(bào)價(jià)。 一般3-10天出報(bào)告，有的項(xiàng)目1天出報(bào)告，具體根據(jù)粘鋼、碳纖維加固檢測檢驗(yàn)項(xiàng)目而定。 1、電話溝通、確認(rèn)需求; 2、推薦方案、確認(rèn)報(bào)價(jià); 3、郵寄樣品、安排檢測; 4、進(jìn)度跟蹤、結(jié)果反饋; 5、出具報(bào)告、售后服務(wù); 6、如需加急、優(yōu)先處理; 百檢網(wǎng)匯集眾多CNAS、CMA、CAL等資質(zhì)的檢測機(jī)構(gòu)遍布全國，檢測領(lǐng)域全行業(yè)覆蓋，為您提供粘鋼、碳纖維加固檢測檢驗(yàn)服務(wù)。 具體請咨詢在線客服。www.baijianwang.com.cn2023-05-307碳纖維加固施工檢驗(yàn)驗(yàn)收細(xì)則核心提示:一般規(guī)定，現(xiàn)場施工溫度不低于15度為控制，冬季應(yīng)使用不低于15度的配方膠，不低于5度應(yīng)停止施工，現(xiàn)場無粉塵，并免受陽光、雨水和化學(xué)介質(zhì)的污染。 既有混凝土結(jié)構(gòu)受自然環(huán)境、使用環(huán)境等各種因素的影響，呈現(xiàn)出不同程度的承載力不足、變性過大等缺陷，國內(nèi)外研究者針對工程結(jié)構(gòu)受損情況提出了不同的維修加固方法。 運(yùn)用一定的技術(shù)手段和方法，對其結(jié)構(gòu)質(zhì)量進(jìn)行檢查測定，實(shí)施動態(tài)監(jiān)控，房屋檢測又稱房屋質(zhì)量檢測評估，是指由具備資質(zhì)的檢測單位對房屋質(zhì)量進(jìn)行檢測，評估，并開具報(bào)告的過程。 接口處理1。 顯示碳纖維布表面測量，觸摸，輔助ARC樣品測試。 這里有一些亮點(diǎn)，混蛋。 現(xiàn)場的施工溫度不得低于15度。 如低于15度，則須采用冬季公式，并須在低于零下-5度的溫度下停止建造。 該場地須無塵埃，不得受陽光、雨水及化學(xué)介質(zhì)的污染。 二、界面處理 1.調(diào)查后的碳纖維布的外觀，觸感，由模型電弧檢測補(bǔ)充。 有幾個關(guān)鍵，混凝土修補(bǔ)的外觀具有不均勻的需求，具有彎曲表面的階梯狀，內(nèi)側(cè)角部應(yīng)該被抹成潤滑油，該部件的截面邊緣被拋光是不小于的圓角半徑25MM的弧線，南京要堅(jiān)持整潔的外觀。 2?；炷帘砻娴暮坎坏贸^4%和6%。檢測方法:用水分儀檢測。 圖3。 底座上涂膠時應(yīng)按說明書的要求進(jìn)行涂裝和保養(yǎng)，不得擅自涂裝底漆工藝。 檢驗(yàn)方法:監(jiān)督刷涂底漆的使用，檢查施工底漆的外觀及復(fù)檢情況。 4.底膠應(yīng)按照規(guī)定的說明書配備。 混合后，取樣樣品以檢測初始粘度。 根據(jù)施工要求，不得加入稀釋劑或溶劑，以改變其粘度。 底膠干燥平整時，由現(xiàn)場監(jiān)理檢查。 5.如果底漆干手指，沒有把碳纖維，有必要等待施工后12小時，并清理灰塵的外觀。 三、主控項(xiàng)目 一。所配膠水顏色均勻，無氣泡，防止水、油、灰塵進(jìn)入。 圖2。按照裁剪圖紙，不要折疊，如果有折痕，應(yīng)裁剪出折痕的一段。 3.在沿纖維方向附著的碳纖維布外表面反復(fù)軋制滾筒，使膠水充分滲透到碳纖維上，使碳纖維不密實(shí)，無氣泡。 4.多層柱，是碳纖維片材外殼手指到達(dá)施工的下干膠層立即執(zhí)行，如果一小時的延遲必要在建筑等12小時后。 5個。最后一層施工完成后，在碳纖維表面涂一層浸漬膠。 四、施工質(zhì)量檢驗(yàn) 1.碳纖維布與混凝土之間的粘結(jié)量可以通過錘擊或其他方法進(jìn)行檢測，確認(rèn)有用的粘結(jié)面積不應(yīng)小于粘結(jié)面積的95%。 2、對于單氣室面積，面積不大于10000mm2，填充處理采用噴射方式。 單風(fēng)滾筒面積大于10000mm2時，應(yīng)進(jìn)行切割和維修，并重印碳纖維布。 粘合劑層3的碳纖維片材1.5毫米請求，加或減0.5毫米的誤差的厚度。 (本文來源于網(wǎng)絡(luò)，加固之家網(wǎng)整理報(bào)道，如有侵權(quán)，請聯(lián)系刪除。另，轉(zhuǎn)載請注明出處，否則后果自負(fù)。)。news.jiaguhome.com2020-02-118碳纖維加固技術(shù)規(guī)范概要:在建筑加固工程中，加固方法有很多，碳纖維加固就是其中的一種。 碳纖維加固有很多優(yōu)點(diǎn)，具有節(jié)省空間，施工簡便等優(yōu)點(diǎn)。 很多施工單位都會優(yōu)先選用碳纖維加固方法，使用碳纖維加固，可以大大提高建筑物的使用壽命，降低加固成本。 碳纖維加固的優(yōu)勢明顯，同樣也會存在一些常見的問題，下面加固之家就為大家介紹一下碳纖維加固工程常見問題以及防治方法。 查看詳情碳纖維加固補(bǔ)強(qiáng)技術(shù)的優(yōu)點(diǎn) 概要:碳纖維加固補(bǔ)強(qiáng)是一種新興的結(jié)構(gòu)加固技術(shù)，其原理是將碳纖維布粘貼在建筑結(jié)構(gòu)構(gòu)件的表面，利用碳纖維的高強(qiáng)度、高彈性模量等特點(diǎn)，提高結(jié)構(gòu)構(gòu)件的承載能力和抗震性能。 查看詳情碳纖維加固操作簡單，也要按照規(guī)范施工 概要:在建筑加固行業(yè)中，大家較為熟悉的就是碳纖維加固方法了，碳纖維是一類優(yōu)勝的復(fù)合材料，碳纖維施工技術(shù)在建筑物加固領(lǐng)域發(fā)揮的大作用，而且應(yīng)用十分廣泛。 雖然碳纖維措施操作簡單，而且能夠優(yōu)勝完成加固工程，但是在施工期間，該注意到位的細(xì)節(jié)地方也是不容許大家輕視的，得全程都按照碳纖維加固規(guī)范去有序施工。 下面加固之家就帶大家了解一下為什么碳纖維加固應(yīng)用廣泛。 新聞資訊 碳纖維加固補(bǔ)強(qiáng)技術(shù)及其在建筑工程領(lǐng)域應(yīng)用 概要:碳纖維加固補(bǔ)強(qiáng)技術(shù)，是利用碳纖維布或碳纖維板材來粘貼在混凝土結(jié)構(gòu)的表面，從而實(shí)現(xiàn)對混凝土結(jié)構(gòu)加固和補(bǔ)強(qiáng)的一種新型技術(shù)。 由于建筑工程的使用年限較長，部分工程存在因設(shè)計(jì)載荷標(biāo)準(zhǔn)過低而造成的遺留問題，而且部分工程的使用環(huán)境也較為復(fù)雜，建筑結(jié)構(gòu)大多數(shù)長時間暴露在外界環(huán)境中，受到溫度、雨水、大氣等環(huán)境因素的侵蝕，在長期使用的過程中，混凝土梁柱會出現(xiàn)承載力下降等問題，安全性能也呈現(xiàn)不同程度的降低。 查看詳情So!那么問題來了，什么是建筑加固概要: 概要:現(xiàn)由于建設(shè)單位將室內(nèi)功能重新布局，導(dǎo)致房間功能發(fā)生改變，根據(jù)建設(shè)單位的意見擬將主體結(jié)構(gòu)按新的使用功能重新進(jìn)行計(jì)算復(fù)核，對不滿足計(jì)算結(jié)果的原結(jié)構(gòu)進(jìn)行加固設(shè)計(jì)。 本工程在一類，二類(a)環(huán)境中的加固設(shè)計(jì)使用年限為30年。 橋梁加固技術(shù)之粘貼碳纖維布(板)加固法。www.jiaguhome.com2024-10-239碳纖維復(fù)合材料加固.pptx數(shù)智創(chuàng)新變革未來碳纖維復(fù)合材料加固碳纖維復(fù)合材料簡介碳纖維加固原理與方法碳纖維加固優(yōu)點(diǎn)與局限性碳纖維加固應(yīng)用場合碳纖維加固設(shè)計(jì)考慮因素碳纖維加固施工步驟碳纖維加固質(zhì)量檢測碳纖維加固維護(hù)與保養(yǎng)目錄碳纖維復(fù)合材料簡介碳纖維復(fù)合材料加固碳纖維復(fù)合材料簡介碳纖維復(fù)合材料定義1.碳纖維復(fù)合材料是一種由碳纖維增強(qiáng)材料與基體材料復(fù)合形成的新型材料。 2.碳纖維具有高強(qiáng)度、高模量、輕質(zhì)等特性，是理想的增強(qiáng)材料。 3.基體材料通常是聚合物、金屬或陶瓷，用于粘結(jié)碳纖維，提高復(fù)合材料的整體性能。 碳纖維復(fù)合材料分類1.根據(jù)基體材料不同，碳纖維復(fù)合材料可分為聚合物基、金屬基和陶瓷基三類。 2.聚合物基碳纖維復(fù)合材料具有輕質(zhì)、高強(qiáng)度、耐腐蝕等特點(diǎn)，廣泛應(yīng)用于航空航天、汽車等領(lǐng)域。 3.金屬基和陶瓷基碳纖維復(fù)合材料具有高溫耐性、抗氧化等優(yōu)點(diǎn)，適用于高溫環(huán)境和高性能應(yīng)用。 碳纖維復(fù)合材料簡介1.碳纖維復(fù)合材料的生產(chǎn)工藝主要包括預(yù)制件制備、成型和后處理三個環(huán)節(jié)。 2.預(yù)制件制備方法包括織布法、短切纖維法等，用于將碳纖維排列成所需的形狀和結(jié)構(gòu)。 3.成型工藝主要有模壓、纏繞、拉擠等，通過加熱和加壓使預(yù)制件與基體材料復(fù)合在一起。 碳纖維復(fù)合材料優(yōu)點(diǎn)1.碳纖維復(fù)合材料具有高強(qiáng)度、高模量、輕質(zhì)等特性，可提高結(jié)構(gòu)的承載能力和減輕重量。 2.碳纖維復(fù)合材料具有較好的耐腐蝕性，可在惡劣環(huán)境下使用。 3.通過設(shè)計(jì)不同纖維含量和鋪層方式，可實(shí)現(xiàn)碳纖維復(fù)合材料的多功能化和可定制化。 碳纖維復(fù)合材料生產(chǎn)工藝碳纖維復(fù)合材料簡介碳纖維復(fù)合材料應(yīng)用領(lǐng)域1.航空航天領(lǐng)域:用于制造飛機(jī)、衛(wèi)星等高性能結(jié)構(gòu)件，提高結(jié)構(gòu)效率和減輕重量。 2.汽車工業(yè):用于制造輕量化車身、零部件等，提高燃油效率和行駛性能。 3.建筑領(lǐng)域:用于增強(qiáng)混凝土結(jié)構(gòu)、修復(fù)古建筑等，提高結(jié)構(gòu)耐久性和減輕建筑重量。 碳纖維復(fù)合材料發(fā)展趨勢1.隨著技術(shù)不斷進(jìn)步，碳纖維復(fù)合材料將進(jìn)一步提高性能和質(zhì)量，降低成本，擴(kuò)大應(yīng)用領(lǐng)域。 2.環(huán)保可持續(xù)發(fā)展成為重要趨勢，生物基碳纖維和可回收碳纖維復(fù)合材料的研究和應(yīng)用將逐漸增加。 3.智能化制造和數(shù)字化技術(shù)將進(jìn)一步提高碳纖維復(fù)合材料生產(chǎn)效率和產(chǎn)品質(zhì)量。 碳纖維加固原理與方法碳纖維復(fù)合材料加固碳纖維加固原理與方法碳纖維加固原理1.碳纖維加固是通過將高強(qiáng)度、高模量的碳纖維布或板粘貼在混凝土表面，提高結(jié)構(gòu)承載能力和延性的一種加固方法。 2.碳纖維加固利用碳纖維材料優(yōu)秀的力學(xué)性能，有效地提高結(jié)構(gòu)的抗彎、抗剪和抗拉強(qiáng)度，對原結(jié)構(gòu)進(jìn)行補(bǔ)強(qiáng)。 3.碳纖維加固具有施工簡便、不影響結(jié)構(gòu)外觀、耐腐蝕、耐久性好等優(yōu)點(diǎn)，廣泛應(yīng)用于橋梁、建筑等結(jié)構(gòu)的加固修復(fù)。 碳纖維加固方法1.表面處理:對加固部位進(jìn)行打磨、清洗，確?；炷帘砻娓稍铩⑶鍧崱⑵秸?。 2.涂膠粘貼:將配制好的膠粘劑均勻涂抹在混凝土表面，然后鋪設(shè)碳纖維布或板，用滾筒壓實(shí)，確保碳纖維與混凝土表面緊密粘貼。 3.固化養(yǎng)護(hù):在碳纖維加固完成后，進(jìn)行固化養(yǎng)護(hù)，達(dá)到一定強(qiáng)度后方可投入使用。 以上內(nèi)容僅供參考，具體施工方案需根據(jù)實(shí)際情況進(jìn)行調(diào)整和優(yōu)化，建議咨詢專業(yè)工程師獲取更準(zhǔn)確的信息。 碳纖維加固優(yōu)點(diǎn)與局限性碳纖維復(fù)合材料加固碳纖維加固優(yōu)點(diǎn)與局限性碳纖維加固的優(yōu)點(diǎn)1.高強(qiáng)度輕質(zhì)材料:碳纖維復(fù)合材料具有高強(qiáng)度、高模量的特性，其強(qiáng)度重量比遠(yuǎn)高于鋼材，因此可以在保持結(jié)構(gòu)輕便的同時提升結(jié)構(gòu)強(qiáng)度。 2.抗腐蝕性好:碳纖維復(fù)合材料具有很好的抗腐蝕性，可以在惡劣環(huán)境下長期使用，無需擔(dān)心銹蝕等問題。 3.施工便捷:碳纖維加固可以采用粘貼等方式進(jìn)行施工，相較于傳統(tǒng)加固方法具有施工便捷、工期短的優(yōu)點(diǎn)。 碳纖維加固的局限性1.材料成本較高:碳纖維復(fù)合材料的價(jià)格較傳統(tǒng)建材要高，因此在大規(guī)模應(yīng)用時材料成本會相應(yīng)增加。 2.施工技術(shù)要求較高:碳纖維加固施工需要專業(yè)的技術(shù)和設(shè)備，對施工人員的技能要求較高，需要專業(yè)的施工隊(duì)伍來完成。 3.對原結(jié)構(gòu)的適應(yīng)性:碳纖維加固需要對原結(jié)構(gòu)進(jìn)行表面處理和修復(fù)，對于某些復(fù)雜的結(jié)構(gòu)形式或損傷情況，碳纖維加固的難度和成本可能會增加。 碳纖維加固應(yīng)用場合碳纖維復(fù)合材料加固碳纖維加固應(yīng)用場合橋梁加固1.碳纖維加固技術(shù)可有效提高橋梁的承載能力和穩(wěn)定性，延長橋梁使用壽命。 2.相較于傳統(tǒng)加固方法，碳纖維加固具有更高的強(qiáng)度和輕質(zhì)特性，對原有結(jié)構(gòu)損傷更小。 3.在橋梁加固工程中，碳纖維加固技術(shù)已成為一種趨勢，具有廣泛的應(yīng)用前景。 建筑結(jié)構(gòu)補(bǔ)強(qiáng)1.碳纖維加固技術(shù)適用于各種建筑結(jié)構(gòu)的補(bǔ)強(qiáng)，如混凝土、鋼結(jié)構(gòu)等。 2.通過碳纖維加固，可提高建筑結(jié)構(gòu)的抗震性能和承載能力。 3.碳纖維加固施工周期短，對建筑物使用影響小，具有較高的經(jīng)濟(jì)效益。 碳纖維加固應(yīng)用場合地鐵隧道修復(fù)1.在地鐵隧道修復(fù)工程中，碳纖維加固技術(shù)可用于加固破損的隧道襯砌結(jié)構(gòu)。www.renrendoc.com2023-12-0610碳纖維加固檢驗(yàn)和驗(yàn)收主營產(chǎn)品:建筑加固，加固工程，房屋改造，貴州加固公司 碳纖維加固檢驗(yàn)和驗(yàn)收-加固工程 所屬系列加固工程 關(guān)鍵詞貴州加固，碳纖維加固，加固工程，湖南加固，加固施工 數(shù)量-+ 留言詢價(jià)查看電話微信在線收藏商品 聯(lián)系人信息 姓名陳生手機(jī)號碼17775831666固定電話0731-85046776公司全稱湖南捷和建筑工程有限公司讓賣家聯(lián)系我 *聯(lián)系信息: *圖形驗(yàn)證: 詢價(jià)產(chǎn)品:碳纖維加固檢驗(yàn)和驗(yàn)收-加固工程*聯(lián)系信息: 產(chǎn)品信息 碳纖維加固 碳纖維加固檢驗(yàn)和驗(yàn)收 捷和加固，專注結(jié)構(gòu)加固20年! 如果你需要找如下:綜合改造加固工程，橋梁加固工程，隧道加固工程，房屋加固工程，古工程，水利大壩加固工程，學(xué)校加固工程，醫(yī)院加固工程，工廠加固工程，寫字樓加固工程等請聯(lián)系捷和加固!捷和加固，目前服務(wù)區(qū)域有湖南、貴州、江西以及周邊各省市。 2、材料性能抽樣檢驗(yàn)。對不同批次進(jìn)場的材料，按照相關(guān)的驗(yàn)收規(guī)范進(jìn)行碳纖維及膠黏材料的性能抽樣檢驗(yàn)。 3、施工質(zhì)量檢驗(yàn)及驗(yàn)收標(biāo)準(zhǔn)詳見捷和加固網(wǎng)站。 4、粘結(jié)質(zhì)量不符合要求割除修補(bǔ)時，應(yīng)沿空鼓邊沿，將空鼓部分的碳纖維割除，以每邊向外緣擴(kuò)展100mm大小之同樣碳纖維材料，用同樣粘結(jié)劑，補(bǔ)貼在原處。 5、驗(yàn)收時可按相關(guān)規(guī)范規(guī)定對施工質(zhì)量進(jìn)行現(xiàn)場抽樣檢驗(yàn)。 捷和加固是具有25年專業(yè)從事房屋建筑結(jié)構(gòu)加固補(bǔ)強(qiáng)、橋梁加固補(bǔ)強(qiáng)、隧道加固補(bǔ)強(qiáng)、鋼結(jié)構(gòu)加固補(bǔ)強(qiáng)、水利水電大壩加固、古建筑加固修復(fù)、地基基礎(chǔ)加固、邊坡加固的工程公司，具有特種專業(yè)工程專業(yè)承包資質(zhì)公司。 可承接房屋建筑增大截面加固、舊樓置換混凝土加固(墻改梁)、橋梁支座更換、外粘鋼加固工程、粘貼纖維復(fù)合材加固工程、粘貼鋼板加固工程、增設(shè)支點(diǎn)加固工程、植筋錨栓技術(shù)、裂縫修補(bǔ)工程、混凝土路面快速修補(bǔ)工程、新老混凝土界面粘結(jié)、高性能水泥基材料維護(hù)加固及綜合改造加固等特種工程施工，并可為廣大用戶提供咨詢及現(xiàn)場技術(shù)服務(wù)。 1、本信息由搜了網(wǎng)用戶發(fā)布，搜了網(wǎng)不介入任何交易過程，請自行甄別其真實(shí)性及合法性; 2、跟進(jìn)信息之前，請仔細(xì)核驗(yàn)對方資質(zhì)，所有預(yù)付定金或付款至個人賬戶的行為，均存在詐騙風(fēng)險(xiǎn)，請?zhí)岣呔?jieehjianzhu.51sole.com2024-09-1811一種碳纖維加固鋼結(jié)構(gòu)及檢測方法與流程本發(fā)明涉及一種鋼結(jié)構(gòu)，尤其涉及一種碳纖維加固鋼結(jié)構(gòu)及檢測方法。 各類工業(yè)與民用建筑物、構(gòu)筑物、橋梁、涵洞和隧道等工程結(jié)構(gòu)中存在大量的鋼結(jié)構(gòu)，這些鋼結(jié)構(gòu)在民國經(jīng)濟(jì)中占有重要地位，在這些鋼結(jié)構(gòu)建筑物中，由于它們所處環(huán)境不同，在它們服役的工程當(dāng)中因?yàn)橥獠亢奢d或者人為因素等原因，不可避免的會出現(xiàn)各種各樣的損傷和缺陷，焊接，螺栓鏈接等傳統(tǒng)加固工藝有較多缺陷的限制。 然而碳纖維材料作為一種新型加固材料，碳纖維材料彈性模量與鋼材相近、但強(qiáng)度是鋼筋的五倍，同時具有質(zhì)輕易于成型、抗腐蝕性和耐久性好、抗疲勞性能好、施工方便等優(yōu)點(diǎn)，且碳纖維材料擁有的這些優(yōu)點(diǎn)都能完美的解決以上幾種方法所存在的缺陷，因此在鋼結(jié)構(gòu)修復(fù)加固中也將會得到廣泛應(yīng)用。 在近期的工程應(yīng)用中，存在以下檢測碳纖維加固鋼的方法: 一、射線檢測的原理:利用射線管發(fā)出x射線穿透構(gòu)件，當(dāng)射線遇見氣孔、渣滓、裂縫等部位時，這些缺陷對射線的吸收和散射有削減作用，從而射在底片或熒光屏上的影像較致密狀態(tài)結(jié)構(gòu)的影像會有所差異，形成黑度不同的影像，由此來判斷構(gòu)件內(nèi)部缺陷。 二、超聲波檢測原理:通過超聲波與構(gòu)件相互作用，對反射、透射和散射的波進(jìn)行研究，對構(gòu)件進(jìn)行宏觀缺陷檢測、幾何特性檢測、組織結(jié)構(gòu)和力學(xué)性能變化的檢測，從而對其特性進(jìn)行評價(jià)。 三、磁粉檢測的原理:鐵磁性材料被磁化后，使構(gòu)件表面磁力線發(fā)生局部畸變而產(chǎn)生漏磁，吸附構(gòu)件表面的磁粉，顯示出不連續(xù)性的位置、形狀和大小。 四、滲透檢測的原理:構(gòu)件表面被涂上含有熒光染料或著色染料的滲透劑，在毛細(xì)管作用下，經(jīng)過一段時間，滲透液可以滲透進(jìn)表面開口缺陷中，再在表面涂上顯像劑，缺陷中的滲透夜被吸收回顯像劑中，在一定的光源作用下，滲透液痕跡被現(xiàn)實(shí)，從而探出缺陷的形狀和分布狀態(tài)。 技術(shù)實(shí)現(xiàn)要素: 為了克服現(xiàn)有技術(shù)的不足，本發(fā)明的目的在于提供一種碳纖維加固鋼結(jié)構(gòu)，利用導(dǎo)電粘結(jié)劑自身的導(dǎo)電特性，通過檢測加固結(jié)構(gòu)本體的變形而引起的電阻變化來對碳纖維加固鋼的結(jié)構(gòu)的全壽命周期內(nèi)的變形損傷進(jìn)行檢測與安全預(yù)警。 由于連接鋼材和碳纖維的粘結(jié)劑原本是不導(dǎo)電的，本發(fā)明特改用導(dǎo)電粘合劑，從而使整個加固結(jié)構(gòu)本體變成可以導(dǎo)電結(jié)構(gòu)，并利用本身的電阻變化來獲取結(jié)構(gòu)的變形損傷信息從而達(dá)到自檢的目的。 本發(fā)明提供一種碳纖維加固鋼結(jié)構(gòu)，包括加固結(jié)構(gòu)本體，加固結(jié)構(gòu)本體包括鋼板層、碳纖維層;所述加固結(jié)構(gòu)本體還包括導(dǎo)電連接層;所述導(dǎo)電連接層由導(dǎo)電粘合劑制成;通過所述導(dǎo)電連接層將所述鋼板層與所述碳纖維層連接為一體，所述導(dǎo)電連接層電性導(dǎo)通所述鋼板層與所述碳纖維層。 優(yōu)選地，一種碳纖維加固鋼結(jié)構(gòu)還包括至少兩電極;所述電極固定安裝于所述鋼板層表面或所述碳纖維層表面。 優(yōu)選地，至少兩所述電極固定安裝于所述碳纖維層表面同時至少兩所述電極固定安裝于所述鋼板層表面。 優(yōu)選地，四所述電極固定安裝于所述碳纖維層。 優(yōu)選地，所述鋼板層、所述導(dǎo)電連接層、所述碳纖維層依次層疊形成所述加固結(jié)構(gòu)本體;所述加固結(jié)構(gòu)本體兩側(cè)對稱分布若干對所述電極。 優(yōu)選地，所述導(dǎo)電粘合劑為導(dǎo)電樹脂。 一種碳纖維加固鋼檢測方法，包括以下步驟: 上電，加固結(jié)構(gòu)本體上的任意兩電極接入恒流源或恒壓源并上電導(dǎo)通; 測量，加固結(jié)構(gòu)本體上的兩有源電極接入電壓檢測電路檢測兩電極間電壓; 監(jiān)測，根據(jù)歐姆定律得出兩有源電極間的加固結(jié)構(gòu)本體的監(jiān)測電阻值并與標(biāo)準(zhǔn)閾值進(jìn)行比對，若監(jiān)測電阻值超出標(biāo)準(zhǔn)閾值，則標(biāo)記為異常并做警報(bào)。 優(yōu)選地，接入恒流源或恒壓源的兩電極同時位于加固結(jié)構(gòu)本體的碳纖維層上，接入電壓檢測電路的兩電極也同時位于加固結(jié)構(gòu)本體的碳纖維層上。 優(yōu)選地，接入恒流源或恒壓源的兩電極分別位于加固結(jié)構(gòu)本體的碳纖維層與鋼板層上，接入電壓檢測電路的電極也分別位于加固結(jié)構(gòu)本體的碳纖維層與鋼板層上。 優(yōu)選地，接入恒流源的兩電極對稱分布于加固結(jié)構(gòu)本體兩側(cè)，接入恒流源的電極與接入電壓檢測電路的電極相同。 相比現(xiàn)有技術(shù)，本發(fā)明的有益效果在于: 本發(fā)明提供一種碳纖維加固鋼結(jié)構(gòu)，包括加固結(jié)構(gòu)本體，加固結(jié)構(gòu)本體包括鋼板層、碳纖維層;加固結(jié)構(gòu)本體還包括導(dǎo)電連接層;導(dǎo)電連接層由導(dǎo)電粘合劑制成;通過導(dǎo)電連接層將鋼板層與碳纖維層連接為一體，導(dǎo)電連接層電性導(dǎo)通鋼板層與碳纖維層。 本發(fā)明還涉及一種碳纖維加固鋼檢測方法，包括以下步驟:上電，加固結(jié)構(gòu)本體上的任意兩電極接入恒流源或恒壓源并上電導(dǎo)通;測量，加固結(jié)構(gòu)本體上的兩有源電極接入電壓檢測電路檢測兩電極間電壓;監(jiān)測，根據(jù)歐姆定律得出兩有源電極間的加固結(jié)構(gòu)本體的監(jiān)測電阻值并與標(biāo)準(zhǔn)閾值進(jìn)行比對，若監(jiān)測電阻值超出標(biāo)準(zhǔn)閾值，則標(biāo)記為異常并做警報(bào)。 本發(fā)明利用導(dǎo)電粘結(jié)劑自身的導(dǎo)電特性，通過檢測加固結(jié)構(gòu)本體的變形而引起的電阻變化來對碳纖維加固鋼的結(jié)構(gòu)的全壽命周期內(nèi)的變形損傷進(jìn)行檢測與安全預(yù)警。x技術(shù)網(wǎng)2018-11-2412鋼結(jié)構(gòu)檢測淺談碳纖維加固施工方法河北榮發(fā)是一家專業(yè)建筑檢測機(jī)構(gòu)，主要提供保定主體檢測、保定地基檢測、鋼結(jié)構(gòu)工程檢測等服務(wù)，資質(zhì)齊全、實(shí)力雄厚。 鋼結(jié)構(gòu)工程檢測淺談碳纖維加固施工方法:1.碳纖維加固法是一種新型的結(jié)構(gòu)加固技術(shù)，它是利用樹脂類膠結(jié)材料將碳纖維布粘貼于混凝土表面，并與結(jié)構(gòu)形成整體受力體系，增強(qiáng)被加固結(jié)構(gòu)的抗彎或抗剪能力，從而達(dá)到對結(jié)構(gòu)補(bǔ)強(qiáng)加固及改善結(jié)構(gòu)受力性能的目的。 2.碳纖維加固法與傳統(tǒng)的混凝土結(jié)構(gòu)加固技術(shù)相比，碳纖維加固法具有很明顯的優(yōu)越性:碳纖維材料具有優(yōu)異的物理力學(xué)性能，其抗拉強(qiáng)度高于普通鋼材的10倍，極適合于鋼筋混凝土結(jié)構(gòu)的加固補(bǔ)強(qiáng);其輕質(zhì)柔軟，適用面廣，施工便捷，尤其是可在不中斷交通時進(jìn)行加固施工;加固厚度小，可不增加原結(jié)構(gòu)的恒載，特別適用于建筑高度受限制情況下加固補(bǔ)強(qiáng);同時還具有良好的耐久性及耐腐蝕性等。 3、鋼結(jié)構(gòu)檢測的施工簡便。 碳纖維布柔軟，對被補(bǔ)強(qiáng)物沒有形狀要求，無需預(yù)制材料、大型施工機(jī)械和現(xiàn)場固定設(shè)施，工期短。 4、采用碳纖維加固補(bǔ)強(qiáng)，對原結(jié)構(gòu)不產(chǎn)生新的損傷碳纖維布加固補(bǔ)強(qiáng)系采用環(huán)氧樹脂系列的粘結(jié)材料進(jìn)行粘貼，不需要設(shè)置錨固及開鑿混凝土等，因而不會對已經(jīng)損傷的結(jié)構(gòu)產(chǎn)生新的破壞，更可避免鉆孔時與結(jié)構(gòu)內(nèi)原有鋼筋和預(yù)應(yīng)力素發(fā)生沖突而引起新的問題。www.hbrfjzkj.com2017-09-2113碳纖維片材和錨固加固施工質(zhì)量現(xiàn)場檢測碳纖維片材加固施工質(zhì)量現(xiàn)場檢測.8.1碳纖維拉拔儀原理目前，碳纖維片材施工質(zhì)量現(xiàn)場檢測方法國內(nèi)主要為中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會標(biāo)準(zhǔn)《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》(CECS146:003)附錄B和《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》(GB50367)附錄E的拉拔法檢測碳纖維施工質(zhì)量。 碳纖維片材和錨固加固施工質(zhì)量現(xiàn)場檢測 內(nèi)容提示:碳纖維片材加固施工質(zhì)量現(xiàn)場檢測2.8.1碳纖維拉拔儀原理目前，碳纖維片材施工質(zhì)量現(xiàn)場檢測方法國內(nèi)主要為中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會標(biāo)準(zhǔn)《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》(CECS146:2003)附錄B和《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》(GB50367)附錄E的拉拔法檢測碳纖維施工質(zhì)量。 拉拔法所采用的儀器由兩部分構(gòu)成，一部分為手持水鉆構(gòu)成的切割裝置，另一部分為液壓拉拔裝置及壓力傳感器組成的拉拔儀，典型的拉拔檢測儀構(gòu)造如圖2.8.1-1所示，典型的拉拔儀器見圖2.8.1-2。 圖2.8.1-1檢測儀結(jié)構(gòu)示意圖1.標(biāo)準(zhǔn)塊;2.聯(lián)接螺母;3.萬向結(jié);4....。 碳纖維片材加固施工質(zhì)量現(xiàn)場檢測2.8.1碳纖維拉拔儀原理目前，碳纖維片材施工質(zhì)量現(xiàn)場檢測方法國內(nèi)主要為中國工程建設(shè)標(biāo)準(zhǔn)化協(xié)會標(biāo)準(zhǔn)《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》(CECS146:2003)附錄B和《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》(GB50367)附錄E的拉拔法檢測碳纖維施工質(zhì)量。 圖2.8.1-1檢測儀結(jié)構(gòu)示意圖1.標(biāo)準(zhǔn)塊;2.聯(lián)接螺母;3.萬向結(jié);4.大活塞;5.傳感器;6.壓簧;7.小活塞;8.蝸桿;9.絲杠;10.搖把;11.注油口;12.碳纖維片材。 當(dāng)順時針搖動手柄時，與其同軸的蝸桿隨之轉(zhuǎn)動，并帶動蝸輪旋轉(zhuǎn)，由于蝸輪中心孔內(nèi)有反扣螺紋，在其旋轉(zhuǎn)的同時也就帶動絲杠及小活塞向下移動，將泵體內(nèi)液壓油推向工作油缸內(nèi)的大活塞，活塞上移又通過萬向結(jié)帶動聯(lián)接螺母及標(biāo)準(zhǔn)塊，對被檢測的碳纖維片材施加正向拉力。 液壓油的工。道客巴巴2013-02-0114碳纖維加固驗(yàn)收規(guī)范概要:加固之家發(fā)現(xiàn)很多加固施工單位都很注重加固施工，因此認(rèn)為出了高價(jià)就能買到好的材料，但是結(jié)果卻買了不符合要求的材料，尤其是監(jiān)理要求嚴(yán)格的情況下。 今天加固之家為您詳細(xì)介紹要求纖維加固工程材料的情況。 依據(jù)GB50550-2010《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》第十九頁。 查看詳情在遵循橋梁加固質(zhì)量驗(yàn)收規(guī)范前，做好橋梁加固施工工作。 概要:國有國法，行有行規(guī)。 橋梁加固質(zhì)量驗(yàn)收規(guī)范也有相當(dāng)齊全的資料可以參考，熟知驗(yàn)收規(guī)范，即懂得了規(guī)則。 這樣一來施工時我們就會提前注意到需要著重的問題，避免完工后影響驗(yàn)收。 驗(yàn)收不通過，一來耗時二來拖款。 不要因?yàn)轵?yàn)收的問題而不能及時收到工程款，這是對施工企業(yè)自身應(yīng)有的基本保護(hù)。 那橋梁加固施工中需要注意哪些事項(xiàng)呢加固之家小楊將帶你深入了解。 查看詳情你知道建筑加固工程驗(yàn)收怎么做嗎 概要:我們都知道做一個建筑加固工程一般有四個階段，主要有檢測鑒定、加固設(shè)計(jì)、加固施工、工程驗(yàn)收。 關(guān)于工程驗(yàn)收作為最后一個步驟，其實(shí)也是一個非常重要的環(huán)節(jié)，因?yàn)橐粋€工程質(zhì)量的好壞可以在驗(yàn)收環(huán)節(jié)得出結(jié)果。 不過工程驗(yàn)收在不同的工程下驗(yàn)收規(guī)范和方法也是不一樣的，下面加固之家就跟大家說說建筑加固工程驗(yàn)收應(yīng)該怎樣做! 新聞資訊 概要:關(guān)于建筑物改造加固的概述:建筑物在使用過程中可能因?yàn)橐恍┰?例如原設(shè)計(jì)標(biāo)準(zhǔn)低而滿足不了后期使用要求;災(zāi)害影響;環(huán)境影響;設(shè)計(jì)失誤或施工質(zhì)量差需要加固;使用功能改變或要求提高)，遇到這些情況的時候，就需要做加固改造或者養(yǎng)護(hù)修繕。 作為專業(yè)的加固公司，我們平時所做的建筑物加固是否有專業(yè)的科學(xué)依據(jù)是不是加固后的建筑物真的能夠到達(dá)想要的要求建筑物加固改造施工是怎么個流程今天加固之家小編就跟大家一一說來。 概要:上海毅實(shí)建筑加固工程有限公司(聯(lián)系人:林工137-61454403)是一家集:建筑加固、結(jié)構(gòu)補(bǔ)強(qiáng)、抗震抗壓加固為一體的多元化施工工藝方式施工公司。 公司擁有50余名永遠(yuǎn)海外施工經(jīng)驗(yàn)的精英管理團(tuán)隊(duì)、100余名施工資料備案、質(zhì)量、安全管理員，400余名經(jīng)過嚴(yán)格培訓(xùn)上崗施工人員。 下設(shè)凱諾實(shí)業(yè)有限公司，專業(yè)生產(chǎn)碳纖維布、碳纖維膠、粘鋼膠等多種加固材料。 但現(xiàn)在很多建筑并非為機(jī)房所建，其承重達(dá)不到機(jī)房要求，此時，便要對機(jī)房所在建筑進(jìn)行承重加固，在加固前，要按照現(xiàn)行國家標(biāo)準(zhǔn)《建筑抗震鑒定標(biāo)準(zhǔn)》GB50023進(jìn)行鑒定，再由專業(yè)公司進(jìn)行加固處理。 國內(nèi)首個碳纖維加固領(lǐng)域技術(shù)規(guī)范出臺。www.jiaguhome.com2024-10-2115碳纖維片材加固混凝土結(jié)構(gòu)施工質(zhì)量的合理化評價(jià)碳纖維片材加固混凝土結(jié)構(gòu)施工質(zhì)量的合理化評價(jià)摘要:通過回顧檢測規(guī)范的演進(jìn)過程和分析檢測資料，提出應(yīng)主要通過破壞形式對碳纖維加固工程的施工質(zhì)量進(jìn)行評價(jià)，而將粘結(jié)強(qiáng)度作為參考。 關(guān)鍵詞:碳纖維;加固;正拉粘結(jié)強(qiáng)度1引言碳纖維片材是碳纖維布和碳纖維板的統(tǒng)稱，是目前混凝土結(jié)構(gòu)加固工程的常用材料之一，其強(qiáng)度是鋼材的近十倍，而重量卻僅為鋼材的0%左右，正是由于其高強(qiáng)度重量比和優(yōu)良的耐腐蝕性而受到世界各國學(xué)者和工程界人士的廣泛關(guān)注，特別是近年來，隨著碳纖維的技術(shù)革新，大幅度降低了材料的制造成本，工程用量增...。 碳纖維片材加固混凝土結(jié)構(gòu)施工質(zhì)量的合理化評價(jià) 內(nèi)容提示:碳纖維片材加固混凝土結(jié)構(gòu)施工質(zhì)量的合理化評價(jià)摘要:通過回顧檢測規(guī)范的演進(jìn)過程和分析檢測資料，提出應(yīng)主要通過破壞形式對碳纖維加固工程的施工質(zhì)量進(jìn)行評價(jià)，而將粘結(jié)強(qiáng)度作為參考。 關(guān)鍵詞:碳纖維;加固;正拉粘結(jié)強(qiáng)度1引言碳纖維片材是碳纖維布和碳纖維板的統(tǒng)稱，是目前混凝土結(jié)構(gòu)加固工程的常用材料之一，其強(qiáng)度是鋼材的近十倍，而重量卻僅為鋼材的20%左右，正是由于其高強(qiáng)度重量比和優(yōu)良的耐腐蝕性而受到世界各國學(xué)者和工程界人士的廣泛關(guān)注，特別是近年來，隨著碳纖維的技術(shù)革新，大幅度降低了材料的制造成本，工程用量增...。 關(guān)鍵詞:碳纖維;加固;正拉粘結(jié)強(qiáng)度1引言碳纖維片材是碳纖維布和碳纖維板的統(tǒng)稱，是目前混凝土結(jié)構(gòu)加固工程的常用材料之一，其強(qiáng)度是鋼材的近十倍，而重量卻僅為鋼材的20%左右，正是由于其高強(qiáng)度重量比和優(yōu)良的耐腐蝕性而受到世界各國學(xué)者和工程界人士的廣泛關(guān)注，特別是近年來，隨著碳纖維的技術(shù)革新，大幅度降低了材料的制造成本，工程用量增長迅猛，而其施工質(zhì)量也同時倍受關(guān)注。 2檢測規(guī)范的演進(jìn)過程為了因應(yīng)業(yè)內(nèi)對碳纖維加固工程施工質(zhì)量判定的需要，湖南湖大土木建筑工程檢測中心率先開展了碳纖維片材加固混凝土結(jié)構(gòu)工程施工質(zhì)量現(xiàn)場檢測的研究，并于2002年8月第一次在湖南省內(nèi)對碳纖維加固施工質(zhì)量進(jìn)行了現(xiàn)場檢測。 從2002年8月到2003年5月，我們依據(jù)當(dāng)時的標(biāo)準(zhǔn)《粘貼碳纖維增。道客巴巴2014-01-1116碳纖維加固檢測規(guī)范最主要的就是要做抗拉拔實(shí)驗(yàn)，主要是檢測碳纖維布和加固部位的粘接強(qiáng)度?！痘炷两Y(jié)構(gòu)加固設(shè)計(jì)規(guī)范》GB50367-2013上面有抗拉強(qiáng)度，一般設(shè)計(jì)圖紙上面也有對膠和碳纖維布的要 您好!歡迎訪問加意誠加固匠!我司專業(yè)從事房屋建筑結(jié)構(gòu)加固與改造、碳纖維加固、加固材料批發(fā)、房屋安全鑒定、加固設(shè)計(jì)等一條龍服務(wù) 專業(yè)建筑房屋加固改造施工一站式服務(wù)主營:碳纖維加固、粘鋼加固、混凝土裂縫修補(bǔ)、碳纖維布加固材料批發(fā) 加固咨詢:17775800029 大家都在看www.fwjg1688.com2021-09-0617碳纖維加固施工及質(zhì)量控制.docx2、完畢后，建設(shè)單位因?yàn)槭袌鲈?，將原有?個大戶型改為18個小戶型，每個戶型有獨(dú)立的使用功能，需要增加樓面荷載及設(shè)備、通風(fēng)道等需開洞。 樓板開洞加固經(jīng)過設(shè)計(jì)、甲方、監(jiān)理及總包共同協(xié)商及比較各種加固方法的工期和造價(jià)因素，最后決定采用粘貼碳纖維布加固。 3碳纖維加固簡介碳纖維布加固修補(bǔ)結(jié)構(gòu)技術(shù)是一種新型的結(jié)構(gòu)加固技術(shù)，它是利用樹脂類粘結(jié)材料將碳纖維布粘貼于混凝土表面，以達(dá)到對結(jié)構(gòu)及構(gòu)件加固補(bǔ)強(qiáng)的目的。 碳纖維材料(carbonfibrereinforcedpoly-mer)用于混凝土結(jié)構(gòu)加固修補(bǔ)的研究始于80年代美、日等發(fā)達(dá)國家，我 3、國起步很晚，近年來發(fā)展十分迅速，在航空、航天、汽車、環(huán)境工程、化工、能源、交通、建筑、電子、運(yùn)動器材等眾多領(lǐng)域得到了廣泛的應(yīng)用。 3.1.碳纖維布結(jié)構(gòu)加固技術(shù)簡介粘貼碳纖維結(jié)構(gòu)加固技術(shù)是指采用高性能粘結(jié)劑將碳纖維布粘貼在建筑結(jié)構(gòu)構(gòu)件表面，使兩者共同工作，提高結(jié)構(gòu)構(gòu)件的(抗彎、抗剪)承載能力，由此而達(dá)到對建筑物進(jìn)行加固、補(bǔ)強(qiáng)的目的。 碳纖維增強(qiáng)聚合物(carbonfibrereinforcedpoly-mer簡稱cfrp，也稱為碳纖維增強(qiáng)塑料)是由環(huán)氧樹脂粘高抗拉強(qiáng)度的碳纖維束而成的。 使用碳纖維布加固具有以下幾個優(yōu)點(diǎn):3.1.1強(qiáng)度高(強(qiáng)度為普通鋼材的10倍以上)，效果好;3.1.2加固后能大 4、大提高結(jié)構(gòu)的耐腐蝕性及耐久性;3.1.3自重輕(約200g/m2)，基本不增加結(jié)構(gòu)自重及截面尺寸;柔性好，易于裁剪，適用范圍廣;3.1.4施工簡便(不需大型施工機(jī)構(gòu)及周轉(zhuǎn)材料)，易于操作，經(jīng)濟(jì)性好;3.1.5施工工期短;因此，碳纖維結(jié)構(gòu)加固技術(shù)在混凝土結(jié)構(gòu)方面已產(chǎn)生較大的效應(yīng)。 碳纖維加固技術(shù)適用于各種結(jié)構(gòu)類型、各種結(jié)構(gòu)部位的加固修補(bǔ)，如梁、板、柱、屋架、橋墩、橋梁、筒體、殼體等結(jié)構(gòu)，要求基層混凝土的強(qiáng)度等級不低于C15即可;另外，磚砌體的某些力學(xué)性能也可以用碳纖維進(jìn)行加固。 3.2碳纖維布加固的原理用于建筑結(jié)構(gòu)加固的碳纖維材料具有優(yōu)良的力學(xué)性能，其抗拉強(qiáng)度一般為建筑用鋼材的十幾倍;但是，碳纖維 5、材料織成碳纖維布后，其中的各碳纖維絲很難完全共同工作，在承受較低的荷載時，一部分應(yīng)力水平較高的碳纖維絲首先達(dá)到其抗拉強(qiáng)度并退出工作狀態(tài)，以此類推，各碳纖維絲逐漸斷裂，直至整體破壞。 而使用粘結(jié)劑后，各碳纖維絲能很好地共同工作，大大提高碳纖維布的抗拉強(qiáng)度，故碳纖維加固首先必須使碳纖維布中的碳纖維絲能共同工作，因此粘結(jié)劑對碳纖維布的加固起著關(guān)鍵的作用，它既要確保各碳纖維絲共同工作，同時又確保碳纖維布與結(jié)構(gòu)共同工作，從而達(dá)到加固的目的。 3.3碳纖維布加固在本工程中的應(yīng)用數(shù)量碳纖維布的加固主要在后開洞口周邊，根據(jù)設(shè)計(jì)要求:后開洞口周邊四個方向粘貼雙層碳纖維布，并且伸至支座梁的位置。 本工程中碳纖維覆蓋面 6、積約為890m2。 4碳纖維加固的施工4.1施工工藝工藝流程為卸荷基底處理涂底膠找平粘貼保護(hù)。 考慮本工程特殊施工環(huán)境因素，加固中應(yīng)進(jìn)行卸荷。 加固前先將板面粉刷層及板面雜物清除。 本工程加固施工中，應(yīng)先鑿開原有裝飾面層直至結(jié)構(gòu)層基面，方可進(jìn)行下一步處理。 基本施工步驟:4.4.1基底處理:混凝土表面出現(xiàn)剝落、空鼓、蜂窩、腐蝕等劣化現(xiàn)象的部位應(yīng)予以鑿除，對于較大面積的劣質(zhì)層在鑿除后應(yīng)用環(huán)氧砂漿進(jìn)行修復(fù)。 混凝土角磨機(jī)、砂紙等機(jī)具除去混凝土表面的浮漿、油污等雜質(zhì)，構(gòu)件基面的混凝土要打磨平整，尤其是表面的凸起部位要磨平，轉(zhuǎn)角粘貼處要進(jìn)行倒角處理并打磨成圓弧狀(R20mm)。 風(fēng)機(jī)將混凝土表面清理干凈，并保持干 7、燥。 4.1.2涂底膠按配合比主劑固化劑3:1配置底膠。 將主劑與固化劑先后置于容器中，用彈簧秤計(jì)量，電動攪拌器均勻攪拌。 根據(jù)現(xiàn)場實(shí)際氣溫決定用量并嚴(yán)格控制使用時間，一般情況下2050mim內(nèi)用完。 將底膠均勻涂刷于混凝土表面，待膠固化后(固化時間視現(xiàn)場氣溫而定，以指觸干燥為準(zhǔn))再進(jìn)行下一工序施工。 一般固化時間為624h。 4.1.3找平混凝土表面凹陷部位應(yīng)用修補(bǔ)劑填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用修補(bǔ)劑填補(bǔ)，盡量減小高度差。 轉(zhuǎn)角處也應(yīng)用修補(bǔ)劑修補(bǔ)成光滑的圓弧，半徑不小于20mm。 待修補(bǔ)劑表面指觸干燥后方可進(jìn)行下一步工序。 4.1.4粘貼按設(shè)計(jì)要求的尺寸裁剪碳纖維布。 調(diào)配、攪拌粘貼材料粘結(jié)劑(使用方法 8、與底膠相同)，然后均勻涂抹于待粘貼的部位，在搭接、混凝土拐角等部位要多涂刷一些。 涂刷厚度要比底膠稍厚。 嚴(yán)禁出現(xiàn)漏刷現(xiàn)象，特別注意要粘貼碳纖維的邊緣部位。 粘貼碳纖維布，在確定所粘貼部位無誤后，用特制工具反復(fù)沿纖維方向滾壓，去除氣泡，并使粘結(jié)膠充分浸透碳纖維布;并用刮板刮涂碳纖維布表面粘結(jié)膠，使之均勻。 多層粘貼應(yīng)重復(fù)上述步驟，待碳纖維布表面指觸干燥方可進(jìn)行下一層的粘貼。www.renrendoc.com2022-09-2218結(jié)合工程實(shí)例探討某碳纖維加固工程中施工質(zhì)量問題結(jié)合工程實(shí)例探討某碳纖維加固工程中施工質(zhì)量問題.pdf 結(jié)合工程實(shí)例探討某碳纖維加固工程中施工質(zhì)量問題問題，研究，加固，工程實(shí)例，碳纖維加固，加固施工，碳纖維，某某加固，加固工程中，工程質(zhì)量 文檔頁數(shù): 頂/踩數(shù): 收藏人數(shù): 結(jié)合工程實(shí)例探討某碳纖維加固工程中施工質(zhì)量問題(深圳冶建院建筑技術(shù)有限公司，深圳518054)摘要:通過現(xiàn)場檢測及現(xiàn)場取樣檢測，確定某四層框架結(jié)構(gòu)碳纖維加固工程中加固材料性能及加固施工工藝質(zhì)量。 檢測結(jié)果表明，該碳纖維加固工程使用的碳纖維布抗拉強(qiáng)度和碳纖維與混凝土正拉粘結(jié)強(qiáng)度均未達(dá)到設(shè)計(jì)圖紙及國家現(xiàn)行規(guī)范要求。 碳纖維粘貼層數(shù)、空鼓率、柱梁角部弧形打磨等項(xiàng)目也不滿足國家現(xiàn)行規(guī)范的施工工藝要求。 關(guān)鍵字:碳纖維，加固工程，施工質(zhì)量，現(xiàn)場檢查DiscussionConstructionQualityaCFRPStrengtheningEngineeringIHustrationsTangJixiang，WingGang(ShcnzhgllYejimyuanBuildingTechnologyCo.，LidShenzhen518054，China)AbstractsThroughinspectiontestingthepropertiesconstructionqualityaCFRPstrengtheningengineeringwerechecked.TheresultsshowedCFRPtensilestrengthboridstrengthstrengtheningengineeringdiddesigndrawingsexistingnationalspecifications，carbonfiberlayers，hollowingrate，andcolumncurvedCOmetgrindingdidrequirementsoftheexistingnationalspecifications.Keywords:CFRPstrengtheningengineeringconstructionqualityinspection1工程概況某綜合樓為四層框架結(jié)構(gòu)，部分區(qū)域原設(shè)計(jì)用途為商場，現(xiàn)用途改為倉庫，樓面活荷載由原設(shè)計(jì)的4.0kN/m2提高到10.0kN/m2，因此需對該區(qū)域的柱、梁、板構(gòu)件進(jìn)行加固改造。 加固改造設(shè)計(jì)圖紙采用的加固方法為對框架柱環(huán)形箍粘貼碳纖維布、框架梁梁底粘貼碳纖維布、框架梁端部粘貼U型箍粘貼碳纖維布、板底粘貼碳纖維布、板面粘貼碳纖維布。 加固施工進(jìn)行過程中，業(yè)主發(fā)現(xiàn)該加固工程板面碳纖維布粘貼質(zhì)量有問題，隨后業(yè)主委托檢測單位對該碳纖維加固工程進(jìn)行包括材料性能及施工工藝質(zhì)量的施工質(zhì)量檢測。 根據(jù)業(yè)主要求，本次檢測的內(nèi)容包括:對碳纖維粘貼部位、寬度、間距、層數(shù)、空鼓面積、柱梁角部弧形打磨情況、結(jié)構(gòu)配套膠使用情況等進(jìn)行現(xiàn)場檢查，對碳纖維粘貼部位采用正拉粘結(jié)強(qiáng)度現(xiàn)場檢測，對現(xiàn)場截取粘貼部位的碳纖維布進(jìn)行實(shí)驗(yàn)室拉伸實(shí)驗(yàn)。 2施工質(zhì)量現(xiàn)場檢查2.1基面打磨情況、柱梁角打磨情況從現(xiàn)場檢查的情況看，板面及梁面基本未打磨，揭開粘貼的碳纖維布，表面粘結(jié)的基本為水泥浮漿，可見未按照規(guī)范要求打磨到結(jié)構(gòu)基面層，粘貼的碳纖維布與混凝土表面粘貼不徹底(正拉粘結(jié)強(qiáng)度檢測也驗(yàn)證了粘貼情況)，不能充分利用碳纖維布強(qiáng)度高的特點(diǎn)。 現(xiàn)場的5根框架梁中所有U形碳素纖維在柱梁角部均未打磨成弧形，不符合《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程(2007版)》(CECSl46:2003)第4.2.1條要求，也不符合《混凝土加固設(shè)計(jì)規(guī)范》(GB50367.2006)第9.9.9條要求。 2.2結(jié)構(gòu)配套粘結(jié)膠使用情況業(yè)主指定該工程使用的結(jié)構(gòu)粘結(jié)膠為愛牢達(dá)品牌結(jié)構(gòu)膠，愛牢達(dá)生產(chǎn)的碳纖維粘貼膠均為系列配套膠，包括底膠、找平膠和粘貼膠。 現(xiàn)場檢查發(fā)現(xiàn)，該工程使用愛牢達(dá)180結(jié)構(gòu)粘結(jié)膠僅有一個配合比，底膠和找平膠使用的都是粘結(jié)膠配合比，但經(jīng)詢問實(shí)際使用過程中，加固施工單位省略了底膠，直接涂刷結(jié)構(gòu)較后粘貼碳纖維布，可見施工單位未按照該品牌結(jié)構(gòu)粘結(jié)膠產(chǎn)品要求使用，也導(dǎo)致作者簡介:唐紀(jì)樣，1982年3月，男，工程師。 電話:***80，郵件:tangjxsz@qq.c.om碳纖維相的粘結(jié)強(qiáng)度不能選到規(guī)范要求23碳纖維粘貼部位、寬度、間距層敷、空鼓率通過現(xiàn)場榆查，確定碳纖維砸粘貼的部位、寬度、間距、層數(shù)駛空強(qiáng)率址否符臺設(shè)計(jì)(規(guī)范)耍現(xiàn)場榆測結(jié)果表明，該加圊工程粘貼部位與圍紙吻合，寬度及間距符合設(shè)計(jì)圖紙要求.但發(fā)現(xiàn)部不符臺，同時檢測隨域的空鼓而積較大，空鼓率超過《碳纖維片材加刨7M凝上結(jié)構(gòu)技術(shù)脫;隉(2007版1》(CECS]46:2003)第604桀要求。豆丁網(wǎng)2015-05-3119碳纖維復(fù)材網(wǎng)格錨固性能試驗(yàn)方法、粘貼碳纖維復(fù)材片材加固混凝土...星級:5頁碳纖維復(fù)材網(wǎng)格黏結(jié)性能試驗(yàn)研究 星級:5頁碳纖維復(fù)材布加固后梁柱節(jié)點(diǎn)承載性能的仿真分析 星級:6頁北汽造訪中航復(fù)材調(diào)研碳纖維復(fù)材汽車應(yīng)用 星級:2頁碳纖維片材和錨固加固施工質(zhì)量現(xiàn)場檢測 星級:9頁碳纖維片材加固混凝土耐火設(shè)計(jì)計(jì)算方法、復(fù)材筋加大截面法抗彎加固 星級:13頁碳纖維片材加固混凝土復(fù)材網(wǎng)格拉伸性能試驗(yàn)、粘結(jié)樹脂正拉粘結(jié)強(qiáng)度檢測、纖維布層間粘結(jié)剪切強(qiáng)度試樣制備方法 星級:7頁碳纖維復(fù)材網(wǎng)格的黏結(jié)_滑移試驗(yàn)研究_劉宗全 星級:6頁高溫下碳纖維復(fù)材網(wǎng)格的粘結(jié)性能及其加固混凝土梁的抗火性能研究 星級:190頁預(yù)應(yīng)力碳纖維復(fù)材板加固橋梁短期預(yù)應(yīng)力損失監(jiān)測 星級:7頁碳纖維復(fù)材加固鋼板表面裂紋疲勞擴(kuò)展研究 星級:6頁車用碳纖維復(fù)材將爆炸式增長 星級:1頁碳纖維復(fù)材市場進(jìn)入快增期 星級:1頁車用碳纖維復(fù)材將爆炸式增長 星級:1頁碳纖維增強(qiáng)復(fù)材布加固重組竹破壞梁的受彎性能試驗(yàn)研究道客巴巴2021-05-2720碳纖維布加固施工工藝及質(zhì)量控制采用碳纖維聚合物CFRP(CarbonFiberReinforcedPolymer)加固混凝土結(jié)構(gòu)，是近幾年來發(fā)達(dá)國家中新興的成熟的加固技術(shù)，也是國內(nèi)工程界日漸關(guān)注和發(fā)展中的加固應(yīng)用技術(shù).本文以東莞市西四環(huán)路舊橋加固項(xiàng)目為例，著重闡述碳纖維布加固的施工工藝和質(zhì)量控制. 10.3969/j.issn.0451-0712.2004.11.029 你可以通過身份認(rèn)證進(jìn)行實(shí)名認(rèn)證，認(rèn)證成功后本次下載的費(fèi)用將由您所在的圖書館支付 您可以直接購買此文獻(xiàn)，1~5分鐘即可下載全文，部分資源由于網(wǎng)絡(luò)原因可能需要更長時間，請您耐心等待哦~百度學(xué)術(shù)2022-08-2221碳纖維布加固施工及驗(yàn)收規(guī)范.doc碳纖維布加固施工及驗(yàn)收規(guī)范.doc，碳纖維布加固施工及驗(yàn)收規(guī)范(本文由鼎峰加固整理)第一章總則第1.0.1條碳纖維布加固修補(bǔ)結(jié)構(gòu)技術(shù)是一種新型的加固技術(shù)，主要用于混凝土結(jié)構(gòu)的加固與修補(bǔ)工程。 為確保該項(xiàng)技術(shù)應(yīng)用的工程質(zhì)量，提高施工管理水平，特制訂本規(guī)范。 第1.0.2條本規(guī)范適用于因設(shè)計(jì)或施工不當(dāng)、材料質(zhì)量不符合要求、使用功能改變、遭受災(zāi)害以及耐久性原因而需對鋼筋混凝土、預(yù)應(yīng)力混凝土及素混凝土結(jié)構(gòu)進(jìn)行加固修補(bǔ)的施工及驗(yàn)收。 第1.0.3條加固修補(bǔ)所使用的碳纖維布和膠粘劑，應(yīng)按設(shè)計(jì)要求選用，并應(yīng)符合現(xiàn)行材料標(biāo)。 免費(fèi)在線預(yù)覽全文碳纖維布加固施工及驗(yàn)收規(guī)范(本文由鼎峰加固整理)第一章總則第1.0.1條碳纖維布加固修補(bǔ)結(jié)構(gòu)技術(shù)是一種新型的加固技術(shù)，主要用于混凝土結(jié)構(gòu)的加固與修補(bǔ)工程。 第1.0.3條加固修補(bǔ)所使用的碳纖維布和膠粘劑，應(yīng)按設(shè)計(jì)要求選用，并應(yīng)符合現(xiàn)行材料標(biāo)準(zhǔn)的規(guī)定。 第1.0.4條碳纖維布加固修補(bǔ)施工的環(huán)境溫度，應(yīng)按膠粘劑產(chǎn)品說明要求。 第1.0.5條碳纖維布加固修補(bǔ)施工安全技術(shù)、勞動保護(hù)、防火、防毒等的要求，應(yīng)按國家現(xiàn)行的有關(guān)規(guī)范執(zhí)行。 第二章膠粘劑的配置第2.0.1條將原材料按不同配合比稱量準(zhǔn)確，分別配置底涂膠料、整平膠料及粘結(jié)膠料。 第2.0.2條配置膠料時應(yīng)注意以下事項(xiàng):底涂膠料每次配置量以1-2公斤為宜;整平膠料每次配置量以0.5-1公斤為宜;粘結(jié)膠料每次配置量以1-2公斤為宜。 第2.0.3條所有膠料要求于1小時內(nèi)施工完畢。 第三章施工要求施工操作順序基底處理1、混凝土表面如出現(xiàn)剝落、蜂窩、腐蝕等劣化現(xiàn)象的部位應(yīng)予剔除，對較大面積的劣質(zhì)層，在剔除后應(yīng)用聚合物水泥砂漿進(jìn)行修復(fù)。 2、裂縫部位，如有必要應(yīng)先進(jìn)行封閉處理。 3、用混凝土角磨機(jī)、砂輪(砂紙)等工具，去除混凝土表面的浮漿、油污等雜質(zhì)，構(gòu)件基面的混凝土要打磨平整，尤其是表面的凸出部位要磨平，轉(zhuǎn)角粘貼處要進(jìn)行倒角處理并打磨成圓弧狀(R310mm)。 4、用吹風(fēng)機(jī)將混凝土表面清理干凈并保持干燥。 涂底膠1、按一定比例將主劑與固化劑先后置于容器中，用攪拌器攪拌均勻，根據(jù)現(xiàn)場實(shí)際氣溫決定用量，并嚴(yán)格控制使用時間。 2、用滾桶刷或毛刷將膠均勻涂抹于混凝土構(gòu)件表面，厚度不超過0.4mm，并不得漏刷或有流淌、氣泡，等膠固化后(固化時間視現(xiàn)場氣溫定，以手指觸感干燥為宜，一般不小于2小時)，再進(jìn)行下一道工序。 用整平膠料找平1、混凝土表面凹陷部位應(yīng)用刮刀嵌刮整平膠料修補(bǔ)填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用整平膠料填補(bǔ)，盡量減少高差。 2、轉(zhuǎn)角的處理，應(yīng)用整平膠料將其修補(bǔ)為光滑的圓弧，半徑不小于10mm。 3、整平膠料須固化后(固化時間視現(xiàn)場氣溫而定，以手指觸感干燥為宜，一般不小于2小時)，方可再進(jìn)行下一道工序。 粘貼碳纖維布1、按設(shè)計(jì)要求的尺寸裁剪碳纖維布，除非特殊要求，碳纖維布長度應(yīng)在3m以內(nèi)。 2、配置、攪拌粘貼膠料，然后用滾筒刷均勻涂抹于所粘貼部位，在搭接、拐角部位適當(dāng)多涂抹一些。 3、用特制光滑滾子在碳纖維布表面沿同一方向反復(fù)滾壓至膠料滲出碳纖維布外表面，以去除氣泡，使碳纖維布充分浸潤膠料。 多層粘貼應(yīng)重復(fù)以上步驟，待纖維表面指觸感干燥為宜，方可進(jìn)行下一層碳纖維布的粘貼。 4、在最外一層碳纖維布的外表面均勻涂抹一層粘貼膠料。 第二節(jié)施工構(gòu)造要求第3.2.1條基層混凝土強(qiáng)度不低于C15。 第3.2.2條碳纖維布沿纖維方向的搭接長度不得小于100mm。 第3.2.3條碳纖維布的端部在必要時應(yīng)采取相應(yīng)的附加措施，如采取鋼板固定等。 第3.2.4條粘貼碳纖維布應(yīng)盡量避開障礙物，如遇無法清除的障礙物而需截?cái)鄷r，在截?cái)嗖课灰枰赃m當(dāng)處理，具體措施應(yīng)視不同情況而定。 第四章施工安全措施第4.0.1條裁剪及使用碳纖維布時應(yīng)盡量遠(yuǎn)離電源，尤其是高壓電線及輸電線路。 第4.0.2條碳纖維布的配套用膠要遠(yuǎn)離火源，避免陽光直接照射。 第4.0.3條現(xiàn)場施工人員應(yīng)穿工作服，同時還須佩戴口罩和手套，施工人員嚴(yán)禁在現(xiàn)場吸煙。 第4.0.4條配置及使用膠的場所必須保持良好的通風(fēng)。 第五章施工溫度要求施工現(xiàn)場的氣溫是影響施工的一個重要因素，根據(jù)工藝要求，現(xiàn)場氣溫應(yīng)大于等于5℃，如果氣溫低于5℃，應(yīng)使用適于低溫的特殊膠種或采取其它加溫處理措施，如氣溫長時間低于5℃，應(yīng)暫停施工。 第六章工程驗(yàn)收第6.0.1條工程驗(yàn)收時必須有碳纖維及其配套膠料廠家所提供的材料檢驗(yàn)證明。 第6.0.2條每一道工序結(jié)束后均應(yīng)按工藝要求進(jìn)行檢驗(yàn)，作好相關(guān)的驗(yàn)收記錄，如出現(xiàn)質(zhì)量問題，應(yīng)立即返工。 第6.0.3條施工結(jié)束后的現(xiàn)場驗(yàn)收以評定碳纖維布與混凝土。 碳纖維布加固施工及驗(yàn)收規(guī)范.doc掃碼下載APP微信掃碼關(guān)注文檔投稿賺錢網(wǎng)2017-08-2222怎樣實(shí)體檢測碳纖維加固工程檢查:檢查碳纖維復(fù)合材膠層厚度是否符合規(guī)定，以及粘貼位置是否與設(shè)計(jì)要求的位置相比，其中心線偏差不應(yīng)大于10mm。如果發(fā)現(xiàn)空鼓......360問答23加固工程(碳纖維布加固和粘鋼加固)有什么檢測方法嗎?加固工程(碳纖維布加固和粘鋼加固)有什么檢測方法嗎?首先原材料:結(jié)構(gòu)膠送實(shí)驗(yàn)室進(jìn)行檢測，如抗拉強(qiáng)度、抗壓強(qiáng)度、彈性模量、老化試驗(yàn)等。工序檢測:界面處理、工序銜接時間間隔等時候檢測:現(xiàn)場抽樣做正拉強(qiáng)度檢測 首先原材料:結(jié)構(gòu)膠送實(shí)驗(yàn)室進(jìn)行檢測，如抗拉強(qiáng)度、抗壓強(qiáng)度、彈性模量、老化試驗(yàn)等。工序檢測:界面處理、工序銜接時間間隔等時候檢測:現(xiàn)場抽樣做正拉強(qiáng)度檢測360問答2013-06-2924碳纖維板加固技術(shù)在橋梁施工中的應(yīng)用此時便需要相應(yīng)技術(shù)的支持，增加橋梁使用年限，適當(dāng)延長橋梁壽命，實(shí)踐表明碳纖維板加固工藝能夠從整體上增強(qiáng)橋梁承載能力，提高施工材料重復(fù)利用率。 材料利用率遠(yuǎn)遠(yuǎn)要比使用先前加固技術(shù)高，具有比較優(yōu)良的使用前景。 目前國內(nèi)關(guān)于預(yù)應(yīng)力碳纖維加固技術(shù)的研究多停留于室內(nèi)實(shí)驗(yàn)階段，因此，有必要在現(xiàn)有理論實(shí)踐基礎(chǔ)上，對其進(jìn)行科學(xué)合理的分析，以確定其具體加固構(gòu)造及總體設(shè)計(jì)施工方案。 1.碳纖維板加固技術(shù) 鋼筋混凝土結(jié)構(gòu)在被加固之時，施工者使用的方法較多，最常見的有粘貼鋼板以及預(yù)應(yīng)力加固法等等。 傳統(tǒng)的粘結(jié)碳纖維布方法僅僅具有抑制局部裂縫的功能，加固效果不盡人意。 而碳纖維板與鋼絞線相比，優(yōu)勢更加突出，比如:輕質(zhì)高強(qiáng)以及耐腐蝕還有抗疲勞性強(qiáng)等等，能夠從根本上對梁體進(jìn)行加固，防止其開裂。 另外，有效化解鋼絞線在加固鋼筋之時所產(chǎn)生的不足，能夠增強(qiáng)橋梁承受能力，降低施工成本。 2.施工控制 預(yù)應(yīng)力碳纖維加固板技術(shù)屬于一種新型加固技術(shù)，施工內(nèi)容主要包括錨固加工、施加預(yù)應(yīng)力等等。 通過在施工過程中的施工控制，可以嚴(yán)格控制橋梁加固效果。 橋梁施工控制技術(shù)不同于施工質(zhì)量控制的概念，施工質(zhì)量控制是通過施工單位與監(jiān)理單位完成，關(guān)鍵部位由項(xiàng)目經(jīng)理及監(jiān)理工程師親自監(jiān)督，確保工程施工質(zhì)量。 施工技術(shù)控制指對結(jié)構(gòu)的應(yīng)力及穩(wěn)定進(jìn)行監(jiān)控，保證結(jié)構(gòu)受力安全達(dá)到設(shè)計(jì)要求。 通過監(jiān)理單位完成，監(jiān)督施工解決施工質(zhì)量控制中的關(guān)鍵技術(shù)問題，是質(zhì)量保證中的重要環(huán)節(jié)。 施工控制技術(shù)是保證橋梁建設(shè)質(zhì)量的手段，施工控制技術(shù)包括張拉力監(jiān)測、梁體應(yīng)力繞度監(jiān)測等保障結(jié)構(gòu)安全內(nèi)容。 3.工藝要點(diǎn) 3.1施工流程 (1)施工準(zhǔn)備工作內(nèi)容有檢查裂縫和混凝土的強(qiáng)度等等。 安裝錨桿首先根據(jù)設(shè)計(jì)圖紙進(jìn)行放樣，確定張拉端錨固裝置區(qū)域梁底表面混凝土，梁底表面進(jìn)行處理，環(huán)氧結(jié)構(gòu)膠批嵌1cm開鑿區(qū)域，進(jìn)行壓條安裝。 (2)安裝錨固裝置與梁底間采用環(huán)氧結(jié)構(gòu)膠粘貼。 采用丙酮碳纖維板表面擦洗，兩端反面涂敷環(huán)氧樹脂粘膠劑，經(jīng)錨頭安裝在碳纖維板上。 盡管圖像翻譯方法得到了迅速的發(fā)展，但是由于人臉圖像翻譯會受當(dāng)時環(huán)境因素影響，比如光照，姿態(tài)變化和遮擋，目擊者相應(yīng)地也會受到影響，產(chǎn)生敘述模糊，加上人臉本身的復(fù)雜性，這些方法都是用通用的模型處理翻譯問題的，但是卻不能很好生成復(fù)雜人臉中必要的細(xì)節(jié)。 如果有一個專門的模型來實(shí)現(xiàn)人臉翻譯，那就更好了。 (3)安裝張拉設(shè)備首先將張拉螺桿穿過已安裝好錨具的錨頭，張拉端側(cè)在反力塊與錨固裝置之間安裝反力塊。 張拉預(yù)應(yīng)力碳纖維板先將錨具夾片與錨板接觸面涂抹潤滑油，用壓條鋼板將碳纖維板壓至梁底。 張拉預(yù)應(yīng)力碳纖維板，用雙螺帽固定張拉螺桿，最后進(jìn)行防腐處理。 對于改革的評判標(biāo)準(zhǔn)，丁聲俊等[6]把客觀實(shí)踐作為衡量改革成敗的唯一標(biāo)準(zhǔn)。 具體表現(xiàn)為五個是否有利于:是否有利于穩(wěn)定提高糧食綜合生產(chǎn)能力、是否有利于提高農(nóng)民收入、是否有利于保持糧食市場基本穩(wěn)定、是否有利于保證國家糧食安全、是否有利于完善糧食流通新體制。 因此他認(rèn)為對國有糧食企業(yè)的改革促進(jìn)了國有糧食企業(yè)更好的發(fā)展。 3.2施工監(jiān)控 施工監(jiān)控技術(shù)應(yīng)關(guān)注梁體的響應(yīng)情況，監(jiān)控需對梁體關(guān)鍵截面的應(yīng)力進(jìn)行跟蹤觀測，根據(jù)監(jiān)控情況對設(shè)計(jì)張拉預(yù)應(yīng)力作適當(dāng)調(diào)整。 預(yù)應(yīng)力碳纖維板加固技術(shù)施工監(jiān)控主要內(nèi)容從張拉力，錨固體系等方面研究。 (1)按照混凝土橋梁結(jié)構(gòu)實(shí)際受力特點(diǎn)，在梁體截面橋面設(shè)置豎向位移測點(diǎn)，評估梁體繞度響應(yīng)的具體情況。 混凝土應(yīng)變監(jiān)測主要針對預(yù)應(yīng)力碳纖維板張拉引起應(yīng)力變化較大的截面，分析預(yù)應(yīng)力碳纖維板張拉引起的梁體變化情況。 如應(yīng)變化與繞度監(jiān)測結(jié)果有沖突應(yīng)根據(jù)繞度變化情況綜合判斷。 (2)對預(yù)應(yīng)力碳纖維板張拉采用應(yīng)力與伸長量雙控的原則，為準(zhǔn)確測量預(yù)應(yīng)力碳纖維板的張拉力，考慮錨固體系的構(gòu)造特點(diǎn)，在張拉端油壓千斤頂與錨固間設(shè)置傳感器監(jiān)測張拉應(yīng)力值。 通過設(shè)置壓力傳感器讀取各級張拉力下傳感器讀數(shù)，準(zhǔn)確獲知預(yù)應(yīng)力碳纖維板張拉力變化情況。 本文提出一種采用2.45GHz四邊形平面單極子陣列天線實(shí)現(xiàn)近場區(qū)電磁波調(diào)控的新方法。 通過將平面單極子陣列天線與輔助偶極子陣列構(gòu)成一個能量傳輸系統(tǒng)，利用兩個陣列之間的功率傳輸效率最大化理論，可以得到最優(yōu)的平面單極子陣列的激勵分布。 采用射頻饋電電路能在四邊形陣列內(nèi)部近場區(qū)域產(chǎn)生沿指定曲線的電磁場分布。 (3)錨固裝置通過群錨連接梁體混凝土，為確保錨固裝置處結(jié)構(gòu)受力安全，對由碳纖維板張拉引起的梁體應(yīng)力變化進(jìn)行監(jiān)測。 錨固體系是預(yù)應(yīng)力碳纖維板加固技術(shù)的主要構(gòu)件，進(jìn)行監(jiān)控中應(yīng)對錨固裝置進(jìn)行重點(diǎn)關(guān)注，保障梁體受力安全穩(wěn)定。 (4)對存在裂縫病害的被加固梁體，為及時了解預(yù)應(yīng)力碳纖維張拉中梁體裂縫變化情況，采用裂縫觀測儀監(jiān)測關(guān)鍵截面的裂縫。 分析判斷預(yù)應(yīng)力碳纖維張拉梁底響應(yīng)情況。360doc個人圖書館2019-09-1325碳纖維布結(jié)構(gòu)加固施工質(zhì)量分析建筑與工程Construction&Engineering58摘要:碳纖維布目前在混凝土結(jié)構(gòu)的修復(fù)、加固、補(bǔ)強(qiáng)方面的應(yīng)用得到大力推廣，為了提高碳纖維布結(jié)構(gòu)加固施工質(zhì)量，本文針對碳纖維布結(jié)構(gòu)加固施工技術(shù)要點(diǎn)進(jìn)行探討，并指出了相關(guān)質(zhì)量控制措施，以供參考。 關(guān)鍵詞:碳纖維布結(jié)構(gòu)加固;施工質(zhì)量;技術(shù)隨著科學(xué)技術(shù)的飛速發(fā)展，碳纖維布加固技術(shù)越來越廣泛的應(yīng)用在延長年代久遠(yuǎn)的建筑使用壽命方面、新建建筑的新增荷載補(bǔ)強(qiáng)和施工隱患的整改方面。 目前碳纖維布加固技術(shù)主要應(yīng)用在混凝土結(jié)構(gòu)的改造補(bǔ)強(qiáng)方面。 正在施工的孝感市全洲盛世城城市綜合體項(xiàng)目，由于業(yè)主要求需要增設(shè)樓梯，可是原有...。 批注本地保存成功，開通會員云端永久保存去開通 碳纖維布結(jié)構(gòu)加固施工質(zhì)量分析 內(nèi)容提示:建筑與工程Construction&Engineering58摘要:碳纖維布目前在混凝土結(jié)構(gòu)的修復(fù)、加固、補(bǔ)強(qiáng)方面的應(yīng)用得到大力推廣，為了提高碳纖維布結(jié)構(gòu)加固施工質(zhì)量，本文針對碳纖維布結(jié)構(gòu)加固施工技術(shù)要點(diǎn)進(jìn)行探討，并指出了相關(guān)質(zhì)量控制措施，以供參考。 正在施工的孝感市全洲盛世城城市綜合體項(xiàng)目，由于業(yè)主要求需要增設(shè)樓梯，可是原有結(jié)構(gòu)設(shè)計(jì)、施工均已完成，通過與設(shè)計(jì)部門溝通，決定采用碳纖維布加固技術(shù)。 使用碳纖維布加固具有強(qiáng)度高、自重輕、易于操作、工期短的優(yōu)點(diǎn)，但是質(zhì)量控制需要做到精益求精方能承受結(jié)構(gòu)增加的荷載。 只有采取有針對性的施工質(zhì)量控制措施，才能夠更好地確保施工質(zhì)量目標(biāo)的順利實(shí)現(xiàn)。 1設(shè)計(jì)質(zhì)量控制(1)碳纖維布結(jié)構(gòu)加固設(shè)計(jì)工程應(yīng)由具有資質(zhì)的設(shè)計(jì)單位承接，設(shè)計(jì)單位應(yīng)當(dāng)安排具有結(jié)構(gòu)加固方面經(jīng)驗(yàn)的設(shè)計(jì)師設(shè)計(jì);(2)圖紙?jiān)O(shè)計(jì)階段結(jié)束后應(yīng)由業(yè)主報(bào)送具有相應(yīng)資質(zhì)的圖紙審查單位，圖審審查合格并蓋有圖審章后方能成為正式版圖紙進(jìn)入施工準(zhǔn)備流程;(3)在正式施工前，建設(shè)單位應(yīng)當(dāng)組織設(shè)計(jì)單位、施工單位及監(jiān)理單位共同進(jìn)行圖紙會審，圖紙會審的意義是于集合施工單位、監(jiān)理單位等經(jīng)驗(yàn)豐富的施工技術(shù)人員對圖紙?jiān)俅芜M(jìn)行審查，通過這些技術(shù)人員的施工預(yù)見性，將問題在施工前解決，而不是講問題遺留在施工過程中;(4)施工過程中，如施工單位發(fā)現(xiàn)現(xiàn)場實(shí)際情況與設(shè)計(jì)圖紙不符，應(yīng)當(dāng)及時通知監(jiān)理單位及建設(shè)單位，建設(shè)單位應(yīng)組織各家單位共同協(xié)商解決，確保施工順利進(jìn)行。 2材料質(zhì)量控制建筑工程材料質(zhì)量是工程質(zhì)量的基礎(chǔ)，材料的質(zhì)量好壞直接影響整個建筑物的質(zhì)量等級、結(jié)構(gòu)安全、使用功能，而由于工程材料質(zhì)量低劣而造成的質(zhì)量事故和損失往往非常嚴(yán)重，并且難以彌補(bǔ)和修復(fù)，因此，加強(qiáng)材料的質(zhì)量控制，是提高工程質(zhì)量的重要保證，是創(chuàng)造正常施工條件、實(shí)現(xiàn)質(zhì)量控制的前提。 碳素纖維布必須是連續(xù)的纖維，其基本性能指標(biāo)應(yīng)符合《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》(Gb50367-2013)和《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》(CECS1462003(2007年版))的規(guī)定。 纖維布材料進(jìn)場時，施工單位應(yīng)會同監(jiān)理人員對其品種、級別、型號、規(guī)格、包裝、中文標(biāo)志、產(chǎn)品合格證和出廠檢驗(yàn)報(bào)告等進(jìn)行檢查，同時尚應(yīng)對下列重要性能和質(zhì)量指標(biāo)進(jìn)行見證取樣復(fù)驗(yàn):(1)纖維復(fù)合材的抗拉強(qiáng)度標(biāo)準(zhǔn)值、彈性模量和極限伸長率;(2)纖維織物單位面積質(zhì)量;(3)碳纖維織物的K數(shù);檢查、檢驗(yàn)或者復(fù)驗(yàn)不合格的碳纖維布材料，嚴(yán)禁用于施工中。 3施工過程質(zhì)量控制施工過程即通過一道道施工工序?qū)⒔ㄖ飶膱D紙轉(zhuǎn)化為實(shí)物的過程，過程質(zhì)量控制是實(shí)質(zhì)性控制，施工技術(shù)人員及監(jiān)督人員應(yīng)當(dāng)從工藝出發(fā)，每一道工序按照圖紙?jiān)O(shè)計(jì)及國家規(guī)范要求施工，才能保證施工質(zhì)量。 碳纖維布加固工程施工工序基本如下:(1)表面處理a清除被加固構(gòu)件表面的剝落、疏松、蜂窩、腐蝕等劣質(zhì)混凝土，露出混凝土鋼筋結(jié)構(gòu)層，并用修復(fù)材料將表面修復(fù)平整;b被粘貼混凝土表面應(yīng)打磨平整，除去表層浮漿、油污等雜質(zhì)，直至完全露出鋼筋結(jié)構(gòu)新面。 轉(zhuǎn)角粘貼處要進(jìn)行倒角處理并打磨成圓弧狀，圓弧半徑不應(yīng)小于20mm。 進(jìn)行下步工序施工;c被混凝土表面清理干凈并保持干燥。 (2)涂刷底層樹脂a參照所選產(chǎn)品手冊配制底層樹脂;b滾筒刷將底層樹脂均勻抹于混凝土表面。 待樹脂表面指觸干燥時即可;(3)找平處理a參照所選產(chǎn)品手冊配制找平材料;b混凝土表面凹陷部位用找平材料填補(bǔ)平整，且不應(yīng)有棱角;c轉(zhuǎn)角處應(yīng)用找平材料修復(fù)為光滑的圓弧，半徑不應(yīng)小于20mm;d待找平材料表面指觸干燥時即可進(jìn)行下一步施工。 (4)粘貼碳纖維材料a按設(shè)計(jì)要求的尺寸裁剪碳纖維布，其寬度不小于100mm;b配制浸漬樹脂并均勻涂于所要粘貼的部位;c用特制滾筒沿纖維方向多次滾亞，擠除氣泡，并使浸漬樹脂充分浸透碳纖維布。 滾壓時不得損傷碳纖維布;d在碳纖維表面刷環(huán)氧樹脂摻干砂保護(hù)。道客巴巴2017-07-2526粘鋼、碳纖維加固檢測習(xí)題集粘鋼、碳纖維加固檢測習(xí)題集第四分冊建筑主體結(jié)構(gòu)工程檢測技術(shù)第三篇粘鋼、碳纖維加固檢測11/1、碳纖維力學(xué)性能/粘鋼、碳纖維粘結(jié)力現(xiàn)場檢測習(xí)題集單位:姓名:上崗證號:得分:一、填空題1、普通碳纖維是或?yàn)樵辖?jīng)高溫碳化制成。 、CFRP碳纖維片材的主要兩種制品形式為和。 3、CFRP碳纖維片材的最基本的三個力學(xué)性能指標(biāo)為、、和。 4、按碳纖維的排列方向分，碳纖維片材可分為、和碳纖維片材，目前在加固工程中大量使用的是。 5、進(jìn)行CFRP碳纖維布拉伸性能試驗(yàn)時，力學(xué)性能試驗(yàn)每...。 所有文檔均可在線免費(fèi)瀏覽，需要的朋友請看好是否是自己需要的文檔。 所有資料來源于網(wǎng)絡(luò)，僅供大家參考學(xué)習(xí)，版權(quán)歸原作者。 若有侵權(quán)，敬請及時告知，本人會及時刪除侵權(quán)文檔，竭誠全力為您服務(wù)!!!。 粘鋼、碳纖維加固檢測習(xí)題集 內(nèi)容提示:粘鋼、碳纖維加固檢測習(xí)題集第四分冊建筑主體結(jié)構(gòu)工程檢測技術(shù)第三篇粘鋼、碳纖維加固檢測11/12、碳纖維力學(xué)性能/粘鋼、碳纖維粘結(jié)力現(xiàn)場檢測習(xí)題集單位:姓名:上崗證號:得分:一、填空題1、普通碳纖維是或?yàn)樵辖?jīng)高溫碳化制成。 2、CFRP碳纖維片材的主要兩種制品形式為和。 粘鋼、碳纖維加固檢測習(xí)題集第四分冊建筑主體結(jié)構(gòu)工程檢測技術(shù)第三篇粘鋼、碳纖維加固檢測11/12、碳纖維力學(xué)性能/粘鋼、碳纖維粘結(jié)力現(xiàn)場檢測習(xí)題集單位:姓名:上崗證號:得分:一、填空題1、普通碳纖維是或?yàn)樵辖?jīng)高溫碳化制成。 5、進(jìn)行CFRP碳纖維布拉伸性能試驗(yàn)時，力學(xué)性能試驗(yàn)每組試樣不少于個，且保證同批有個有效試樣;物理性能試樣應(yīng)。 6、當(dāng)涉及到仲裁時，CFRP碳纖維布拉伸性能試驗(yàn)的試件厚度為。 7、CFRP碳纖維布拉伸性能試驗(yàn)的試樣制備可采用和進(jìn)行加工。 8、CFRP碳纖維布拉伸性能試驗(yàn)的試樣制備時，若取位區(qū)有、、、、、等缺陷，則應(yīng)避開。 9、CERP高強(qiáng)度型碳纖維片材的力學(xué)性能用試驗(yàn)設(shè)備要求能獲得恒定的試驗(yàn)速度。 當(dāng)試驗(yàn)速度不大于10mm/min時，誤差不超過;當(dāng)
