碳纖維加固技術(shù)是一種先進的建筑結(jié)構(gòu)加固方法，通過在混凝土或鋼結(jié)構(gòu)中植入碳纖維布來提高其承載能力和抗變形能力，以下是該技術(shù)的施工要點：，1. 材料準(zhǔn)備：確保所使用的碳纖維布和粘結(jié)劑符合相關(guān)標(biāo)準(zhǔn)和規(guī)范，并經(jīng)過適當(dāng)?shù)念A(yù)處理。，2. 表面處理：對需要加固的構(gòu)件進行清潔和打磨，去除油污、銹蝕等雜質(zhì)，確保粘結(jié)劑能夠充分附著。，3. 粘貼工藝：采用專用的粘結(jié)劑將碳纖維布粘貼到構(gòu)件上，確保粘貼均勻、緊密，避免氣泡和空鼓現(xiàn)象。，4. 張拉工藝：根據(jù)設(shè)計要求對碳纖維布施加預(yù)應(yīng)力，以增加構(gòu)件的承載能力和抗變形能力。，5. 固化養(yǎng)護：待碳纖維布粘貼和張拉完成后，進行固化養(yǎng)護，確保粘結(jié)劑充分固化，達到設(shè)計要求的強度和性能。，6. 質(zhì)量檢測：對加固后的構(gòu)件進行質(zhì)量檢測，包括外觀檢查、力學(xué)性能測試等，確保滿足設(shè)計要求和使用要求。

碳纖維加固施工技術(shù)要點

• 施工前準(zhǔn)備
  • 材料準(zhǔn)備：碳纖維加固修補混凝土結(jié)構(gòu)所用材料主要為碳纖維材料與粘貼用樹脂。碳纖維材料應(yīng)滿足抗拉強度、彈性模量、延伸率、密度、耐腐蝕性、浸透性和均勻度等性能指標(biāo)要求，例如抗拉強度約3000MPa左右、彈性模量2.1×10?MPa等；粘貼用樹脂包括底膠（FP膠）、找平用膠（FE膠）和粘貼用膠（FR膠），各類膠也有相應(yīng)的物理力學(xué)性能指標(biāo)，如FP膠的粘度在0.800 - 1.600MPa.s，拉伸強度等其他指標(biāo)也有規(guī)定，不同膠的施工工藝性能指標(biāo)如適用期、干燥時間、硬化時間也各有要求。
  • 機具設(shè)備準(zhǔn)備：施工機具包括混凝土角磨機、吹風(fēng)機、剪刀、滾子、鏨子、灌漿設(shè)備等，具體數(shù)量可視施工工期及施工面積確定。例如，可能需要混凝土角磨機6臺、吹風(fēng)機4臺等。
• 工藝流程及操作要點
  1. 卸荷：加固前應(yīng)對所加固的構(gòu)件盡量卸荷，這有助于保證加固效果，減少加固過程中的附加應(yīng)力影響。
  2. 基底處理
     • 對于混凝土表層出現(xiàn)剝落、空鼓、蜂窩、腐蝕等劣化現(xiàn)象的部位應(yīng)予以鑿除，較大面積的劣質(zhì)層鑿除后應(yīng)用環(huán)氧砂漿進行修復(fù)。
     • 裂縫部位首先進行封閉處理。
     • 用混凝土角磨機、砂紙等機具除去混凝土表面的浮漿、油污等雜質(zhì)，構(gòu)件基面的混凝土要打磨平整，表面的凸起部位要磨平，轉(zhuǎn)角粘貼處要進行倒角處理并打磨成圓弧狀（R = 10mm）。
     • 最后用吹風(fēng)機將混凝土表面清理干凈，并保持干燥。
  3. 涂底膠（FP膠）
     • 按主劑:固化劑 = 2:1的比例將主劑與固化劑先后置于容器中，用彈簧秤計量，電動攪拌器均勻攪拌，根據(jù)現(xiàn)場實際氣溫決定用量并嚴(yán)格控制使用時間，一般情況下1h內(nèi)用完。
     • 用滾筒刷將底膠均勻涂刷于混凝土表面，待膠固化后（固化時間視現(xiàn)場氣溫而定，以指觸干燥為準(zhǔn)）再進行下一工序施工，一般固化時間為2 - 3d。
  4. 找平（FE膠）
     • 混凝土表面凹陷部位應(yīng)用FE膠填平，模板接頭等出現(xiàn)高度差的部位應(yīng)用FE膠彌補，盡量減小高度差。
     • 轉(zhuǎn)角處也應(yīng)用FE膠修補成光滑的圓弧，半徑不小于10mm。
  5. 粘貼（FR膠）
     • 按設(shè)計要求的尺寸及層數(shù)裁剪碳纖維布，除非特殊要求，碳纖維布長度一般應(yīng)在3m之內(nèi)。
     • 調(diào)配、攪拌粘貼材料FR膠（使用方法與底膠FP相似），然后均勻涂抹于待粘貼的部位，在搭接、混凝土拐角等部位要多涂刷一些。

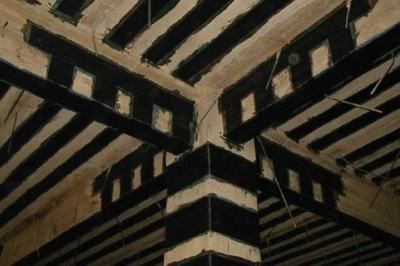

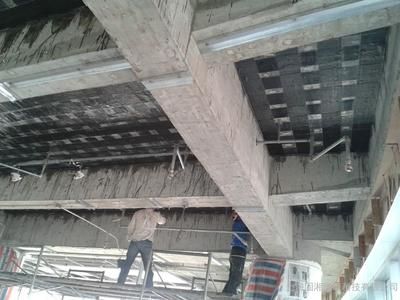

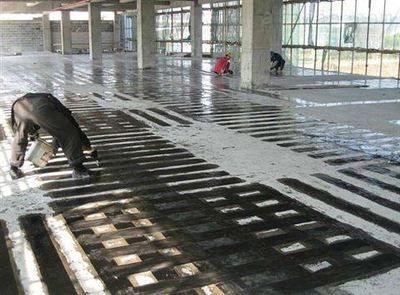

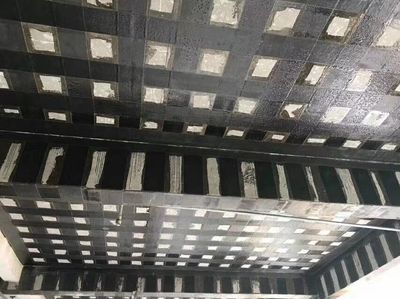

     • 粘貼碳纖維布，在確定所粘貼部位無誤后剝?nèi)ルx型紙，用特制滾子反復(fù)沿纖維方向滾壓，清除氣泡，并使FR膠充分浸透碳纖維布。多層粘貼應(yīng)重復(fù)上述步驟，待碳纖維布表面指觸干燥方可進行下一層的粘貼。
     • 在最后一層碳纖維布的表面均勻涂抹FR膠。
     • 碳纖維布沿纖維方向的搭接長度不小于100mm，碳纖維端部固定用橫向碳纖維或粘鋼固定。
  6. 保護：加固后的碳纖維布表面應(yīng)采用抹灰或噴防火涂料進行保護，以提高加固結(jié)構(gòu)的耐久性和安全性。

碳纖維加固施工質(zhì)量檢測

碳纖維材料性能對比分析

碳纖維加固成本效益評估

碳纖維加固與其他方法比較

1結(jié)構(gòu)碳纖維加固技術(shù)施工工法要點.doc結(jié)構(gòu)碳纖維加固技術(shù)施工工法要點.doc 《結(jié)構(gòu)碳纖維加固技術(shù)施工工法要點.doc》由會員分享，可在線閱讀，更多相關(guān)《結(jié)構(gòu)碳纖維加固技術(shù)施工工法要點.doc(6頁珍藏版)》請在咨信網(wǎng)上搜索。 1、構(gòu)造碳纖維加固技術(shù)施工工法1序言碳纖維布加固修補構(gòu)造技術(shù)是一種新型旳構(gòu)造加固技術(shù)，它是運用樹脂類粘結(jié)材料將碳纖維布粘貼于混凝土表面，以到達對構(gòu)造及構(gòu)件加固補強旳目旳。 碳纖維材料(CFRP)用于混凝土構(gòu)造加固修補旳研究始于80年代美、日等發(fā)達國家，我國起步很晚，國家工業(yè)建筑診斷與改造工程技術(shù)研究中心引進開發(fā)了此項目，并在全國建筑加固與鑒定第四屆學(xué)術(shù)會議上獲獎。 2特點2.1高強高效，合用面廣，質(zhì)量易保證。 2.2施工便捷，工效高，沒有濕作業(yè)，不需現(xiàn)場固定設(shè)施，施工占用場地少。 2.3耐腐蝕及耐久性能極佳。 2.4加固修補后，基本不增長原構(gòu)造自重及原構(gòu)件尺寸。 3合用范圍3.1合用于多種構(gòu)造類型、多種構(gòu)造。 2、部位旳加固修補，如梁、板、柱、屋架、橋墩、橋梁、筒體、殼體等構(gòu)造。 3.2基層混凝土?xí)A強度等級不低于C15。 4工藝原理加固機理是將碳纖維布采用高性能旳環(huán)氧類粘結(jié)劑粘結(jié)于混凝土構(gòu)件旳表面，運用碳纖維材料良好旳抗拉強度到達增強構(gòu)件承載能力及剛度旳目旳。 5工藝流程及操作規(guī)定工藝流程為卸荷基底處理涂底膠找平粘貼保護。 5.1卸荷加固前應(yīng)對所加固旳構(gòu)件盡量卸荷。 5.2基底處理5.2.1混凝土表層出現(xiàn)剝落、空鼓、蜂窩、腐蝕等劣化現(xiàn)象旳部位應(yīng)予以鑿除，對于較大面積旳劣質(zhì)層在鑿除后應(yīng)用環(huán)氧砂漿進行修復(fù)。 5.2.2裂縫部位應(yīng)首先進行封閉處理。 5.2.3用混凝土角磨機、砂紙等機具除去混凝土表面旳浮漿、油污等雜質(zhì)，構(gòu)件。 3、基面旳混凝土要打磨平整，尤其是表面旳凸起部位要磨平，轉(zhuǎn)角粘貼處要進行倒角處理并打磨成圓弧狀(R10mm)。 5.2.4用吹風(fēng)機將混凝土表面清理潔凈，并保持干燥。 5.3涂底膠(FP膠)5.3.1按主劑固化劑=21旳比例將主劑與固化劑先后置于容器中，用彈簧秤計量，電動攪拌器均勻攪拌，根據(jù)現(xiàn)場實際氣溫決定用量并嚴(yán)格控制使用時間。 一般狀況下1h內(nèi)用完。 5.3.2用滾筒刷將底膠均勻涂刷于混凝土表面，待膠固化后(固化時間視現(xiàn)場氣溫而定，以指觸干燥為準(zhǔn))再進行下一工序施工。 一般固化時間為23d。 5.4找平5.4.1混凝土表面凹陷部位應(yīng)用FE膠填平，模板接頭等出現(xiàn)高度差旳部位應(yīng)用FE膠彌補，盡量減小高度差。 5.。 4、4.2轉(zhuǎn)角處也應(yīng)用FE膠修補成光滑旳圓弧，半徑不不不小于10mm。 5.5粘貼5.5.1按設(shè)計規(guī)定旳尺寸及層數(shù)裁剪碳纖維布，除非特殊規(guī)定，碳纖維布長度一般應(yīng)在3m之內(nèi)。 5.5.2調(diào)配、攪拌粘貼材料FR膠(使用措施與底膠FP相似)，然后均勻涂抹于待粘貼旳部位，在搭接、混凝土拐角等部位要多涂刷某些。 5.5.3粘貼碳纖維布，在確定所粘貼部位無誤后剝?nèi)ルx型紙，用特制滾子反復(fù)沿纖維方向滾壓，清除氣泡，并使FR膠充足浸透碳纖維布。 多層粘貼應(yīng)反復(fù)上述環(huán)節(jié)，待碳纖維布表面指觸干燥方可進行下一層旳粘貼。 5.5.4在最終一層碳纖維布旳表面均勻涂抹FR膠。 5.5.5碳纖維布沿纖維方向旳搭接長度不得不不小于100mm，。 5、碳纖維端部固定用橫向碳纖維或粘鋼固定。 5.6保護加固后旳碳纖維布表面應(yīng)采用抹灰或噴防火涂料進行保護。 6材料碳纖維材料(CFRP)加固修補混凝土構(gòu)造所用材料重要為碳纖維材料與粘貼用樹脂。 材料及性能指標(biāo)見表16。 表1構(gòu)造加固修補用碳纖維材料(CFRP)重要性能指標(biāo)抗拉強度(MPa)彈性模量(MPa)延伸率()密度(g/cm3)耐腐蝕性浸透性均勻度3000左右2.11051.51.8優(yōu)良好良好表2日本常用CFRP性能指標(biāo)纖維品種T700SC(UT7020)T700SC(BT7030)T700SC(UT7030)FTSC130FTSC730纖維方向單方向單方向雙方向單方向單方向單位面積重量(g/m2)。 7、Pa)FTSC120FTSC130FTSC5302003003000.1110.1670.1653550355030002.351052.351054.00105表5膠旳物理力學(xué)性能指標(biāo)類型粘度(MPa.s)拉伸強度(MPa)壓縮強度(MPa)拉伸剪切強度(MPa)正拉粘結(jié)強度(MPa)FP0.8001.6005FE5010FR3.005.00256010表6膠旳施工工藝性能指標(biāo)類型合用期(min)干燥時間(h)硬化時間(h)FP4512FE40FR40127機具設(shè)備施工機具為混凝土角磨機6臺，吹風(fēng)機4臺，剪刀2把，滾子6把，鏨子2把，灌漿設(shè)備1套。 詳細數(shù)量可視施工工期及施工面積確定。 8勞動力。www.zixin.com.cn2024-06-062碳纖維加固技術(shù)規(guī)范碳纖維加固技術(shù)規(guī)范內(nèi)容來自加固之家網(wǎng)與碳纖維加固技術(shù)規(guī)范內(nèi)容來自與之相關(guān)的精品資料、專題論壇、新聞資訊等。 更多碳纖維加固技術(shù)規(guī)范相關(guān)資料請訪問日更新500篇的加固之家搜庫中心!。 概要:?在建筑加固工程中，加固方法有很多，碳纖維加固就是其中的一種。 碳纖維加固有很多優(yōu)點，具有節(jié)省空間，施工簡便等優(yōu)點。 很多施工單位都會優(yōu)先選用碳纖維加固方法，使用碳纖維加固，可以大大提高建筑物的使用壽命，降低加固成本。 碳纖維加固的優(yōu)勢明顯，同樣也會存在一些常見的問題，下面加固之家就為大家介紹一下碳纖維加固工程常見問題以及防治方法。 概要:碳纖維加固補強是一種新興的結(jié)構(gòu)加固技術(shù)，其原理是將碳纖維布粘貼在建筑結(jié)構(gòu)構(gòu)件的表面，利用碳纖維的高強度、高彈性模量等特點，提高結(jié)構(gòu)構(gòu)件的承載能力和抗震性能。 概要:?在建筑加固行業(yè)中，大家較為熟悉的就是碳纖維加固方法了，碳纖維是一類優(yōu)勝的復(fù)合材料，碳纖維施工技術(shù)在建筑物加固領(lǐng)域發(fā)揮的大作用，而且應(yīng)用十分廣泛。 雖然碳纖維措施操作簡單，而且能夠優(yōu)勝完成加固工程，但是在施工期間，該注意到位的細節(jié)地方也是不容許大家輕視的，得全程都按照碳纖維加固規(guī)范去有序施工。 下面加固之家就帶大家了解一下為什么碳纖維加固應(yīng)用廣泛。 概要:碳纖維加固補強技術(shù)，是利用碳纖維布或碳纖維板材來粘貼在混凝土結(jié)構(gòu)的表面，從而實現(xiàn)對混凝土結(jié)構(gòu)加固和補強的一種新型技術(shù)。 由于建筑工程的使用年限較長，部分工程存在因設(shè)計載荷標(biāo)準(zhǔn)過低而造成的遺留問題，而且部分工程的使用環(huán)境也較為復(fù)雜，建筑結(jié)構(gòu)大多數(shù)長時間暴露在外界環(huán)境中，受到溫度、雨水、大氣等環(huán)境因素的侵蝕，在長期使用的過程中，混凝土梁柱會出現(xiàn)承載力下降等問題，安全性能也呈現(xiàn)不同程度的降低。www.jiaguhome.com2024-12-063碳纖維布加固施工方案碳纖維布加固施工方案內(nèi)容來自加固之家網(wǎng)與碳纖維布加固施工方案內(nèi)容來自與之相關(guān)的精品資料、專題論壇、新聞資訊等。 更多碳纖維布加固施工方案相關(guān)資料請訪問日更新500篇的加固之家搜庫中心!。 概要:?在建筑加固行業(yè)中，隨著加固技術(shù)的不斷發(fā)展，可以采用的加固方法也越來越多了，碳纖維加固就是其中的一種加固方法。 碳纖維布雖然是新型加固建筑材料的代表，它也是人們非常熟悉的一種建筑材料，在加固領(lǐng)域得到了廣泛的應(yīng)用。 當(dāng)建筑結(jié)構(gòu)存在各種破壞問題時，碳纖維布的適用性也很強。 使用碳纖維布加固建筑結(jié)構(gòu)可靠嗎?在碳纖維布加固施工中，有哪些施工要點是不可忽視的呢?這些都是要清楚知道的。 下面加固之家就帶大家了解一下碳纖維布加固的施工要點不能忽視。 概要:?現(xiàn)在無論是建筑物，還是廠房也好，在經(jīng)過長時間的是要過后，都會出現(xiàn)一些質(zhì)量問題，這時就需要做加固改造處理了。 現(xiàn)在房屋加固的方法也越來越多了，對于存在質(zhì)量的房屋來說，可以選擇的加固方法有很多，這要考慮加固施工的方式了。 碳纖維布加固作為新型的加固方法，碳纖維是一種新型的加固材料，在加固市場占據(jù)一定的份額。 概要:對于房屋來說，樓板具有關(guān)鍵的負荷效果，如果樓板由于裂縫、施工設(shè)計方案不科學(xué)、樓板混凝土表面風(fēng)化層等問題負荷工作能力降低。 如果不能立即加固樓板施工，可能會立即危及樓板的負荷水平。 在解決樓板裂縫問題時，有許多修復(fù)材料可以應(yīng)用，但碳纖維布可以突出。 碳纖維布的典型優(yōu)點是什么?加強混凝土樓板裂縫的實際效果如何?碳纖維布結(jié)構(gòu)加固的實際效果如何?。www.jiaguhome.com2024-12-064碳纖維加固施工方案碳纖維加固施工方案內(nèi)容來自加固之家網(wǎng)與碳纖維加固施工方案內(nèi)容來自與之相關(guān)的精品資料、專題論壇、新聞資訊等。 更多碳纖維加固施工方案相關(guān)資料請訪問日更新500篇的加固之家搜庫中心!。 概要:在對房屋進行加固時，需要對比各種可行性達標(biāo)的加固措施，分析哪一種加固防范適合使用?碳纖維加固方法在各種常用的加固技術(shù)中脫穎而出，碳纖維技術(shù)的優(yōu)勢是多樣化的，用這種方法加強和修復(fù)房屋也可以具有高質(zhì)量和理想的施工效果。 加固施工開展前，我們不能輕視一項工作，那就是碳纖維加固設(shè)計。 加固方案設(shè)計是否合理，不僅影響局部工程，還影響整個加固工程。 為了保質(zhì)保量地完成工程加固方案設(shè)計，應(yīng)高度重視加固設(shè)計方案。 概要:隨著房屋使用時間的增長，就會容易出現(xiàn)一些問題，由于房屋表現(xiàn)出的病害問題不一樣，所以適合去使用房屋的加固工藝也是有著不同要求的。 精準(zhǔn)對癥施工，才能優(yōu)勝處理好房屋棘手病害，在房屋加固時，能否用對施工技術(shù)也是至關(guān)重要的，下面加固之家就給大家介紹一下在加固領(lǐng)域中常用的新型施工技術(shù)碳纖維加固，在加固施工之前要先制定出可行的碳纖維加固方案，現(xiàn)場作業(yè)時參照完善方案去作業(yè)處理，也能高度保障完工質(zhì)量達到客戶的認可和要求。 概要:?既有混凝土結(jié)構(gòu)受自然環(huán)境、使用環(huán)境等各種因素的影響，呈現(xiàn)出不同程度的承載力不足、變性過大等缺陷，針對工程結(jié)構(gòu)受損情況提出了不同的維修加固方法。 房屋結(jié)構(gòu)加固施工方案需要綜合考慮房屋的類型、結(jié)構(gòu)、現(xiàn)狀以及加固的具體需求。 下面加固之家就給大家介紹一下房屋結(jié)構(gòu)加固施工方案。www.jiaguhome.com2024-12-065碳纖維加固施工工藝標(biāo)簽:碳纖維加固對加固材料及施工工藝有哪些要求 概要:在建筑加固施工中，碳纖維加固是經(jīng)常用到的一種方法，被很多施工單位廣泛的應(yīng)用于建筑加固工程中。 碳纖維材料具有諸多優(yōu)良的施工性能，現(xiàn)在碳纖維加固技術(shù)不僅施工便捷，而且施工周期短，施工報價低，是很多客戶都會要求施工單位選擇的加固方式，那么在進行加固施工時，對碳纖維材料和施工工藝都有哪些要求呢下面加固之家就給大家介紹一下碳纖維加固對加固材料及施工工藝的要求。 概要:鋼筋混凝土工程是常見的一種工程來的，因為很多建筑加固工程都會用到鋼筋混凝土來進行加固施工的。 鋼筋混凝土建筑物因出現(xiàn)荷我變化，如增高、增加荷載等，或在出現(xiàn)質(zhì)量問題、受摸時，如鋼筋直徑過小、受災(zāi)破損、混凝土養(yǎng)護、配合比、施工工藝等因素影響強變值不足時，均應(yīng)在設(shè)計部門計算指導(dǎo)下重新采取加固措施。 對于該受損描結(jié)構(gòu)的加固補強方案選擇顯得尤其關(guān)鍵，必須針對不同性質(zhì)、地區(qū)、環(huán)境的建筑物，根據(jù)所在地的實際情況加以制定。 下面加固之家就為大家介紹一下鋼筋混凝土工程加固方案。 概要:隨著房屋使用時間的增長，就會容易出現(xiàn)一些問題，由于房屋表現(xiàn)出的病害問題不一樣，所以適合去使用房屋的加固工藝也是有著不同要求的。 精準(zhǔn)對癥施工，才能優(yōu)勝處理好房屋棘手病害，在房屋加固時，能否用對施工技術(shù)也是至關(guān)重要的，下面加固之家就給大家介紹一下在加固領(lǐng)域中常用的新型施工技術(shù)碳纖維加固，在加固施工之前要先制定出可行的碳纖維加固方案，現(xiàn)場作業(yè)時參照完善方案去作業(yè)處理，也能高度保障完工質(zhì)量達到客戶的認可和要求。 概要:上海毅實建筑加固工程有限公司(聯(lián)系人:林工137-61454403)是一家集:建筑加固、結(jié)構(gòu)補強、抗震抗壓加固為一體的多元化施工工藝方式施工公司。 公司擁有50余名永遠海外施工經(jīng)驗的精英管理團隊、100余名施工資料備案、質(zhì)量、安全管理員，400余名經(jīng)過嚴(yán)格培訓(xùn)上崗施工人員。 下設(shè)凱諾實業(yè)有限公司，專業(yè)生產(chǎn)碳纖維布、碳纖維膠、粘鋼膠等多種加固材料。www.jiaguhome.com2024-03-166碳纖維布加固施工工藝概要:碳纖維材料加固公路橋梁裂縫的加工工藝因其工程施工簡單、工期緊等優(yōu)點，近些年被普遍青睞。 針對一般的裂縫，大部分選用碳纖維材料加固就可以了。 下面加固之家就給大家介紹一下橋梁裂縫碳纖維布加固施工工藝。 概要:碳纖維布按生產(chǎn)工藝分類(1)預(yù)浸料碳纖維布預(yù)浸料碳纖維布是將碳纖維絲束進行預(yù)浸漬處理，并在織造過程中將預(yù)浸漬絲束編織成碳纖維布。 這種碳纖維布具有更高的強度和剛度，適用于對強度要求較高的加固場合。 (2)干法碳纖維布干法碳纖維布是通過將碳纖維絲束編織成布，并在編織過程中進行樹脂浸漬處理。 這種碳纖維布適用于對施工時間要求較嚴(yán)格的場合。 概要:在建筑加固行業(yè)當(dāng)中，加固施工的方法有很多，施工的工藝也有很多，對于碳纖維加固施工工藝流程很多人都不是很了解，下面加固之家就給大家介紹一下碳纖維加固施工工藝流程。 碳纖維加固需要做好施工準(zhǔn)備，根據(jù)施工現(xiàn)場和被加固構(gòu)件混凝土的實際狀況對照設(shè)計圖紙，確定施工方案和施工計劃，作好施工前的準(zhǔn)備工作。 概要:上海毅實建筑加固工程有限公司(聯(lián)系人:林工137-61454403)是一家集:建筑加固、結(jié)構(gòu)補強、抗震抗壓加固為一體的多元化施工工藝方式施工公司。 公司擁有50余名永遠海外施工經(jīng)驗的精英管理團隊、100余名施工資料備案、質(zhì)量、安全管理員，400余名經(jīng)過嚴(yán)格培訓(xùn)上崗施工人員。 下設(shè)凱諾實業(yè)有限公司，專業(yè)生產(chǎn)碳纖維布、碳纖維膠、粘鋼膠等多種加固材料。 是上海市城市管理行政執(zhí)法局指定結(jié)構(gòu)補強專業(yè)加固公司。 客服將在24小時之內(nèi)與您聯(lián)系!。www.jiaguhome.com2024-10-227全套碳纖維加固施工技術(shù)交底碳纖維加固施工技術(shù)交底交底人:被交底人:交底日期:交底內(nèi)容:一、施工準(zhǔn)備1、認真閱讀設(shè)計圖紙，領(lǐng)會設(shè)計意圖和要求，熟悉施工現(xiàn)場被加固構(gòu)件的實際尺寸和構(gòu)件鋼筋混凝土的實際狀況，如發(fā)現(xiàn)與圖紙不相符，應(yīng)暫停施工，并立即向有關(guān)單位反映，等待處理。 、施工現(xiàn)場環(huán)境確認。 碳纖維加固施工宜在5℃~35℃環(huán)境溫度條件下進行，并應(yīng)符合配套樹脂的施工使用溫度，當(dāng)環(huán)境溫度低于5℃時，應(yīng)停止作業(yè)，如需繼續(xù)施工，應(yīng)經(jīng)業(yè)主批準(zhǔn)，并使用適用于低溫環(huán)境的配套樹脂或采用升溫處理措施。 3、對所使用的碳纖維材料、配套樹脂、機具等作好施工前的準(zhǔn)備工作。 二、混凝土表面處...。 批注本地保存成功，開通會員云端永久保存去開通 全套碳纖維加固施工技術(shù)交底 內(nèi)容提示:碳纖維加固施工技術(shù)交底交底人:被交底人:交底日期:交底內(nèi)容:一、施工準(zhǔn)備1、認真閱讀設(shè)計圖紙，領(lǐng)會設(shè)計意圖和要求，熟悉施工現(xiàn)場被加固構(gòu)件的實際尺寸和構(gòu)件鋼筋混凝土的實際狀況，如發(fā)現(xiàn)與圖紙不相符，應(yīng)暫停施工，并立即向有關(guān)單位反映，等待處理。 2、施工現(xiàn)場環(huán)境確認。 二、混凝土表面處理1、如果混凝土構(gòu)件濕度較大或者齡期在三個月內(nèi)，應(yīng)先進行人工干燥處理。 2、清除被加固構(gòu)件表面的剝落、疏松、蜂窩、腐蝕等劣化混凝土，露出混凝土結(jié)構(gòu)層，并用修復(fù)材料將表面修復(fù)平整。 3、按設(shè)計要求對構(gòu)件裂縫進行灌縫或封閉處理。 4、被粘貼混凝土表面應(yīng)打磨平整，除去表層浮漿、油污等雜質(zhì)，直cheng。 閱讀了該文檔的用戶還閱讀了這些文檔 關(guān)注微信公眾號道客巴巴2024-06-288碳纖維加固施工流程概要:在建筑加固行業(yè)當(dāng)中，加固施工的方法有很多，施工的工藝也有很多，對于碳纖維加固施工工藝流程很多人都不是很了解，下面加固之家就給大家介紹一下碳纖維加固施工工藝流程。 碳纖維加固需要做好施工準(zhǔn)備，根據(jù)施工現(xiàn)場和被加固構(gòu)件混凝土的實際狀況對照設(shè)計圖紙，確定施工方案和施工計劃，作好施工前的準(zhǔn)備工作。 概要:碳纖維布加固最標(biāo)準(zhǔn)規(guī)范的施工流程怎么走1.工藝原理利用配套碳纖維浸漬膠將抗拉強度極高的碳纖維布粘貼于混凝土結(jié)構(gòu)表面，并與之形成整體，共同工作，達到增強構(gòu)件承載力的作用。 2.施工流程表面處理→底膠施工→找平施工→涂刷碳膠→粘貼碳布→二次滾涂→固化養(yǎng)護 服務(wù)器數(shù)據(jù)中心樓板加固的施工方法有哪些 概要:服務(wù)器數(shù)據(jù)中心樓板加固服務(wù)器數(shù)據(jù)中心其初始荷載設(shè)計值通常都會比一般的民用住宅樓要高，因此，面對許多業(yè)主想要將一般樓層改造成服務(wù)器數(shù)據(jù)中心時，應(yīng)先對服務(wù)器數(shù)據(jù)中心樓板加固，以滿足服務(wù)器數(shù)據(jù)中心的荷載設(shè)計。 服務(wù)器數(shù)據(jù)中心通常都是用于存放大型設(shè)備儀器，因此其樓板便是主要負荷區(qū)域。 我們可以針對樓板進行加固補強，那么，服務(wù)器數(shù)據(jù)中心樓板加固的施工方法有哪些 查看詳情舊廠房改造加固流程介紹! 概要:廠房使用一定年限以后，一些構(gòu)件已經(jīng)出現(xiàn)老化達不到使用要求。 例如樓板承重不足，柱子強度不夠，墻體開裂等。 這就需要進行舊廠房改造加固施工，才能繼續(xù)投入正常作業(yè)。 舊廠房改造加固流程是怎么樣今天加固之家跟大家介紹一下。 查看詳情橋梁吊裝施工過程和具體的技術(shù)要求摘要概要: 漲知識了:為什么植筋膠加固，要一邊旋轉(zhuǎn)一邊植入鋼筋 關(guān)鍵詞:查看詳情加固行業(yè)你不明碳布如何加固，那你就out了。www.jiaguhome.com2024-01-299碳纖維加固:優(yōu)勢、應(yīng)用及注意事項一、碳纖維加固的定義和解釋碳纖維加固是指利用高強度、高模量的碳纖維布或碳纖維板，通過高性能粘結(jié)劑粘貼在需要進行加固的構(gòu)件表面，形成一種復(fù)合材料，從而提高構(gòu)件的承載能力和耐久性。 這種加固方法具有高效、節(jié)能、環(huán)保等優(yōu)點，被廣泛應(yīng)用于橋梁、建筑、水利等領(lǐng)域。 二、碳纖維加固的優(yōu)勢和應(yīng)用場景抗腐蝕性能優(yōu)越:碳纖維加固具有很好的耐腐蝕性，可以有效地防止因環(huán)境因素導(dǎo)致的鋼筋銹蝕，從而提高結(jié)構(gòu)的耐久性。 施工簡便:碳纖維加固采用專門的高性能粘結(jié)劑，施工簡便快捷，對施工空間要求較低，適用于各種復(fù)雜結(jié)構(gòu)形狀的加固。 成本較低:相比傳統(tǒng)的加固方法，碳纖維加固可以有效降低成本，同時其自重輕，不會增加結(jié)構(gòu)負擔(dān)。 應(yīng)用場景方面，碳纖維加固適用于各種混凝土結(jié)構(gòu)、橋梁、隧道等需要進行加固處理的部位。 例如，在橋梁加固中，可以采用碳纖維布對梁體進行加固，提高梁體的承載能力;在隧道加固中，可以采用碳纖維板對隧道壁進行加固，提高隧道結(jié)構(gòu)的穩(wěn)定性。 三、注意事項和常見問題 防火性能:雖然碳纖維本身不燃燒，但在高溫環(huán)境下會影響其力學(xué)性能。 因此，在進行碳纖維加固時，應(yīng)采取有效的防火措施，確保結(jié)構(gòu)的安全性。 設(shè)計要求:碳纖維加固前，需要對結(jié)構(gòu)進行詳細的分析和設(shè)計，確定合理的加固方案。 同時，要確保碳纖維材料和粘結(jié)劑的選用符合規(guī)范要求。 與建筑標(biāo)準(zhǔn)規(guī)范的符合性:在進行碳纖維加固時，應(yīng)確保其符合相關(guān)建筑標(biāo)準(zhǔn)規(guī)范的要求。 同時，要與結(jié)構(gòu)設(shè)計人員密切配合，確保加固效果的可靠性。 施工質(zhì)量控制:施工過程中的質(zhì)量控制是保證碳纖維加固效果的關(guān)鍵。 要確保施工過程中的每個環(huán)節(jié)都符合規(guī)范要求，避免出現(xiàn)氣泡、空鼓等質(zhì)量問題。 材料儲存和運輸:碳纖維材料和粘結(jié)劑應(yīng)嚴(yán)格按照規(guī)范要求進行儲存和運輸，避免受潮、暴曬等影響材料性能的因素。 碳纖維加固技術(shù)作為一種新型的加固方法，具有抗腐蝕性能優(yōu)越、施工簡便、成本較低等優(yōu)點。 然而，在進行碳纖維加固時，需要注意防火性能、設(shè)計要求、與建筑標(biāo)準(zhǔn)規(guī)范的符合性等問題，并采取相應(yīng)的預(yù)防措施。 隨著科技的不斷進步，碳纖維加固技術(shù)具有廣闊的發(fā)展前景。 一二三套退市人民幣紀(jì)念版，典藏臻品，搶藏價398!為藝術(shù)獻身的女神!"龍媽"艾米莉亞克拉克寫真賞 74歲斯琴高娃近況曝光!兒子入獄、老公離世，被除名"國家一級演員"不后悔 讓人癡迷的世界頂級尤物--澤塔瓊斯寫真賞!如何評價女演員宋佳的滿背紋身 174歲斯琴高娃近況曝光!兒子入獄、老公離世，被除名"... 國家發(fā)改委:開展"人工智能+"行動加快氫能等未來能源產(chǎn)業(yè)創(chuàng)新發(fā)展央廣網(wǎng)。it.sohu.com2023-09-2510碳纖維加固施工技術(shù)及操作要點詳細介紹?隨著建筑行業(yè)的迅速發(fā)展，目前建筑加固處理的方式也在逐漸增多，面對眾多的建筑加固處理方式，碳纖維加固施工技術(shù)憑借其優(yōu)勢已經(jīng)成為最受歡迎的加固方式之一。 進行碳纖維加固施工處理時，由于有技術(shù)要求，所以合作的施工團隊務(wù)必是專業(yè)的，否則可能會影響到施工質(zhì)量。 今天咱們主要來了解下碳纖維加固施工技術(shù)的操作要點，讓大家對碳纖維加固有更多的認識。 1、混凝土表面的處理 經(jīng)常常年的風(fēng)吹日曬，混凝土表面會出現(xiàn)多種問題，比如常見的裂縫、殘缺、破損等問題。 在對混凝土表面進行處理時，首先需要將混凝土表面清潔干凈，將混凝土構(gòu)件的交接部位打磨平整，只有構(gòu)件表面平整了，才便于碳纖維加固施工。 2、粘結(jié)劑均勻涂抹 粘結(jié)劑的涂抹過程非常關(guān)鍵，粘結(jié)劑要本著現(xiàn)配現(xiàn)用的原則，如果配制時間長了，會影響到粘結(jié)劑的粘結(jié)效果，施工人員在涂抹粘結(jié)劑時要按照涂抹順序均勻的涂抹，保持涂抹部位表面平整，避免凹凸不平現(xiàn)象的出現(xiàn)。 3、構(gòu)件表面的修補要重視 在施工時，會發(fā)現(xiàn)構(gòu)件表面有多種殘缺問題，進行加固修補時要特別注意，對構(gòu)件表面殘缺面的修補工作是碳纖維加固施工過程中的重要環(huán)節(jié)，要特別注意才行。 4、養(yǎng)護時間 構(gòu)件表面進行碳纖維加固后，需要養(yǎng)護2個小時，以保證成功固化，在養(yǎng)護期間，避免外界因素對加固構(gòu)件造成干擾和碰撞，以免影響到加固的效果。 5、防火處理 有些加固構(gòu)件由于其特殊性，需要進行防火處理，加固之后需要再次涂抹防火土層，形成防火保護屏障，需要按照施工要求對構(gòu)件加強防火保護。 碳纖維加固的成本較低，不僅大型建筑工程會使用，即使普通住宅建筑物也會使用該加固方式。 在對建筑物進行碳纖維加固施工處理時一定要選擇專業(yè)的施工團隊，通過對報價、施工質(zhì)量等多方面的篩查對比，選擇服務(wù)最優(yōu)質(zhì)的施工團隊。搜狐2020-07-0111碳纖維加固施工工藝流程有哪些碳纖維加固施工工藝流程有哪些 1、施工準(zhǔn)備 根據(jù)施工現(xiàn)場和被加固構(gòu)件混凝土的實際狀況對照設(shè)計圖紙，確定施工方案和施工計劃，作好施工前的準(zhǔn)備工作。 2、混凝土表面處理 1)、在設(shè)計粘貼的部位按設(shè)計圖紙放樣定位。 2)、鏟除混凝土粉飾層、油污和污物，露出混凝土表面，并用角磨機磨去1-2mm厚表層，直至完全露出混凝土結(jié)構(gòu)新面。 3)、如有裂縫需對裂縫進行灌漿封閉處理。 4)、對混凝土構(gòu)件轉(zhuǎn)角部位采用角磨機修整R≥20mm的圓弧，并對表面凹凸不平部位進行打磨修平處理。 5)、混凝土表面如有較大的剝落、蜂窩、腐蝕等缺點時應(yīng)進行鑿除找平處理方法找平。 6)、采用高壓風(fēng)去混凝土表面粉塵、砂粒，并采用丙酮拭擦混凝土結(jié)構(gòu)表面。 7)、涂刷底層樹脂前，處理過的混凝土表面必須干燥干凈。 8)、較后用1m的直邊靠尺檢查處理過后表面的平整度差異，任何方向上1m范圍的較大允許差異為±5mm。 3、涂刷底膠 1)、采用配套底膠按一定比例將主劑與劑放置入容器內(nèi)，并攪拌均勻，配制底膠。 根據(jù)現(xiàn)場實際情況確定每次用量，嚴(yán)格控制使用時間。 2)、采用滾筒刷將底膠均勻涂于混凝土表面，厚度不超過0.4mm，并不得漏涂或流淌、氣泡。 3)、應(yīng)在底膠指觸干后立即進行粘貼碳纖維布。 4)、涂刷碳纖維底膠注意事項 ①涂底膠時溫度低于﹣50C或濕度為85%RH以上，不能施工。 ②底膠是由樹脂和硬化劑在一起混合均勻而成的，特別注意混合容器表面與底部的混合。 ③如果底膠的使用時間過期，底膠必須馬上處理掉。 ④涂底膠的容量和環(huán)境溫度決定修復(fù)的效果。 ⑤底膠混合后，如果修復(fù)時涂底膠的溫度高、粘性大時必須停止使用。 ⑥涂底膠時為了防止底膠面的染污，避免帶纖維手套。 4、局部表面找平處理 1)、配制找平膠，按配比比例及工藝要求配制攪拌。 2)、對混凝土表面凹陷部位采用刮刀嵌填整平膠泥，且不應(yīng)有棱角，修復(fù)面與混凝土表面落差不超過1mm。 3)、轉(zhuǎn)角處采用找平膠修復(fù)為光滑的圓弧，半徑不小于20mm。 4)、固化養(yǎng)護后在找平膠表面指觸干燥后盡快進行下一步工序施工。 5、浸漬膠配制 1)、采用悍馬提供的配套浸漬膠，其配比為A料:B料=2:1; 2)、配制浸漬膠應(yīng)設(shè)專人負責(zé)，并用秤進行控制各種材料的數(shù)量，偏差在±5%范圍; 3)、調(diào)膠使用低速攪拌器攪拌，攪拌時間約2~3分鐘，攪拌均勻，無氣泡產(chǎn)生，并防止灰塵雜質(zhì)混入。 6、粘貼碳纖維布 1)、在粘貼碳素纖維布之前，要有計劃的計算出粘貼范圍的大小、表面的形狀、施工環(huán)境、施工時間、施工人員等。 2)、必須調(diào)配適當(dāng)量的浸漬膠，以避免超出可使用的時間之外，配制好浸漬膠后，立即用滾筒刷均勻的涂刷，底層用量為400-500g/m2。 3)、涂刷浸漬膠后馬上粘貼預(yù)先剪好的碳素纖維布于施工處，用橡皮或塑料的刮析輕刮數(shù)次。 粘完后，用力在順著碳素纖維布方向來回滾動數(shù)次讓浸漬膠浸透且擠出氣泡。 4)、在30分鐘后、3小時之內(nèi)，檢查底層的浸漬膠是否浸透后，再用力按著碳纖維布的方向滾動，然后按上層涂量的標(biāo)準(zhǔn)涂刷。 上層涂量為300-400g/m2。 5)、多層粘貼時逐層重復(fù)上述步驟，但應(yīng)在碳纖維布表面指觸干燥后立即進行下一層的粘貼，如超過60分鐘則應(yīng)等12小時后再進行涂浸碳纖維粘貼下一層。 6)、較后的一層碳纖維物表面應(yīng)均勻涂抹一道粘結(jié)劑。 7、固化養(yǎng)護 施工完成后24小時內(nèi)防止雨淋或受潮，并注意保護，防止硬物碰傷施工表面。 平均氣溫為20~25℃時，固化養(yǎng)護時間不得少于3天;平均氣溫為10℃時，固化養(yǎng)護時間不得少于7天。 8、檢驗 1)、碳纖維布的實際粘貼面積不應(yīng)少于設(shè)計面積，位置偏差不應(yīng)大于10mm。 2)、碳纖維布與混凝土之間的粘接質(zhì)量，可用小錘輕輕敲擊或手壓碳纖維布表面的方法檢查，總有效粘接面積不應(yīng)低于95%。 3)、當(dāng)碳纖維布的空鼓面積不大于2500px2時，可采用針管注膠的方法進行修補。 當(dāng)空鼓面積大于2500px2時，宜將空鼓部位的碳纖維布切除，重新搭接粘貼等量的碳纖維片材，搭接長度不應(yīng)小于100mm。 關(guān)于碳纖維加固施工工藝流程就介紹到這里了。想要了解更多信息，可以關(guān)注魯班到家。m.lbdj.com2022-04-1112碳纖維布加固施工中的七大注意事項目前，碳纖維布加固技術(shù)在我國越來越多地被應(yīng)用在橋梁、房屋建筑結(jié)構(gòu)的加固改造中。 相較傳統(tǒng)的外包鋼板、擴大截面等加固方法，碳纖維布加固技術(shù)由于高強特性、不改變截面、抗腐蝕、耐老化、施工便捷等明顯的優(yōu)勢，在結(jié)構(gòu)加固工程中受到了很高的青睞。 在碳纖維布加固施工中有許多不能忽視的注意事項，現(xiàn)在我們就來看一看這些要注意的地方。 碳纖維布加固注意事項 1.作業(yè)場地應(yīng)無粉塵，且不受日曬、雨淋和化學(xué)介質(zhì)的污染。因此，雨天、霜霧天氣不得進行戶外施工。 2.施工現(xiàn)場應(yīng)注意防火，保持良好的通風(fēng)。 3.施工員應(yīng)采取必要的安全防護措施(如佩戴口罩、手套、護目鏡等)。 若碳纖維膠粘劑不慎弄上皮膚或衣物，可立即用丙酮擦拭，干凈并和大量清水沖洗;若不慎誤食或濺入眼睛，請立即就醫(yī)。 4.碳纖維布具有導(dǎo)電性，施工操作時碳布應(yīng)遠離電氣設(shè)備及電源，小心周圍的電器用具，避免發(fā)生事故。 戶外靠近帶電體(如電線等)施工時，如果風(fēng)大應(yīng)停止施工，以免碳纖維布被風(fēng)刮起接觸導(dǎo)電體而發(fā)生事故。 5.粘貼在混凝土構(gòu)件表面上的碳纖維布，不得直接暴露在陽光或有害介質(zhì)中，其表面應(yīng)進行防護處理。 當(dāng)被加固構(gòu)件表面有防火要求時，應(yīng)按照現(xiàn)行我國標(biāo)準(zhǔn)《建筑設(shè)計防火規(guī)范》GB50016規(guī)定的耐火等級及耐火極限要求，對碳纖維布進行防護。 表面防護材料應(yīng)對碳纖維布及碳纖維膠無害，且與膠粘劑有可靠的粘結(jié)強度及相互協(xié)調(diào)的變形性能。 6.碳纖維膠應(yīng)密封儲存，遠離火源，避免陽光直接照射。 7.采用碳纖維布加固的混凝土結(jié)構(gòu)長期使用的環(huán)境溫度不應(yīng)高于60℃。 若處于高溫、高濕、放射、介質(zhì)侵蝕等特殊環(huán)境的混凝土結(jié)構(gòu)需采用碳纖維布加固時，除應(yīng)按照我國現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定采取相應(yīng)的防護措施外，還應(yīng)采用耐環(huán)境因素作用的膠粘劑，按照專門的工藝要求進行粘貼。 以上是碳纖維布加固施工中一些注意事項，工程質(zhì)量的高低離不開每一步的質(zhì)量控制，包括該工程每一個細小的注意事項都嚴(yán)格把關(guān)，施工質(zhì)量才能得到保障。搜狐2019-02-2713碳纖維加固施工方案三篇.pdf篇一:碳纖維加固施工方案 一、框架梁碳纖維復(fù)合材料加固方案 1、加固范圍及部位工程一層框架梁(詳見加固平面布置圖)加固工程。 2、編制依據(jù)與原則、編制依據(jù)《防腐蝕表面工程技術(shù)》《施工組織設(shè)計管理辦法》及《專業(yè)施工組織設(shè)計編制方法》。 本施工組織設(shè)計作為指導(dǎo)施工的依據(jù)，編制依據(jù)以下幾項編制:、管理科學(xué)、經(jīng)濟實用的原則。 ，以科學(xué)的方法實行動態(tài)管理，靈活實施"動:.靜結(jié)合"的管理原則.、標(biāo)準(zhǔn)和規(guī)程。 ，減少因施工對當(dāng)?shù)貛淼囊磺懈蓴_。 、施工，向業(yè)主交一項質(zhì)量優(yōu)良、滿意的工程。 :采用中國建筑科學(xué)研究院建研建材有限公司生產(chǎn)的昆侖牌MSR碳纖維配套樹脂、MSR找平樹脂，必須有合格證明及檢驗報告。 :采用XX同泰嘉華科技有限公司生產(chǎn)的TCS-?-300碳纖維布，必須有合格證明及檢驗報告。 。 :角磨機、吹風(fēng)機、滾壓機、射釘槍等。 ，并檢查合格。 、運轉(zhuǎn)合格。 框架梁基底處理→涂刷底膠→修補整平→粘貼碳纖維布→防護處理→壓結(jié)鋼片及梁端角鋼壓條。 :混凝土表面用角磨機、砂輪(砂紙)等工具，去除混凝土表面的浮漿，構(gòu)件基面的混凝土要打磨平整。 用脫脂棉沾***摖拭表面，用吹風(fēng):.機將混凝土表面清理干凈并保持干凈。 、MSR找平樹脂，配合比確定各種材料用量，嚴(yán)格按照配合比進行配制。 ，由總承包單位主管技術(shù)部門、項目經(jīng)理組織有關(guān)人員對材料進行檢查。 :粘結(jié)劑配制好后，用滾筒刷或毛刷將膠均勻涂抹于混凝土表面，等膠固化后，進行下一道工序。 高度差的部位應(yīng)用填平膠料MSR樹脂填補，盡量減少高差。 :按圖紙設(shè)計要求的尺寸裁剪碳纖維布。 配制、攪拌粘貼膠料，然后用滾筒刷均勻涂抹于粘貼部位，在搭接、拐角部位適當(dāng)多涂抹一些。 用特別光滑磙子在碳纖維布表面沿同一方向反復(fù)滾壓至膠料滲出碳纖維布外表面，以去除氣泡，使碳纖維布充分浸潤膠料，在碳纖維布的外表面涂抹一層粘結(jié)膠料。 :粘結(jié)劑在常溫下固化，3d即可受力使用。 3、質(zhì)量標(biāo)準(zhǔn):.、碳纖維布必須設(shè)計及規(guī)范要求，檢出廠合格證或試驗報告是否符合質(zhì)量要求。 、原材料計量、攪拌、必須符合施工質(zhì)量驗收規(guī)范要求。 :碳纖維布的粘結(jié)密實度應(yīng)當(dāng)保證，不得有空鼓等缺陷。 ，有效粘結(jié)面積錨固區(qū)，有效粘結(jié)面積不應(yīng)小于95%，非錨固區(qū)粘結(jié)面積不應(yīng)小于85%。 4、成品保護。 5、施工質(zhì)量注意事項 ，保持布面整潔，避免露天堆放與日曬雨淋。 、扭曲、和彎折現(xiàn)象，否則會大大降低性能。 ，施工時應(yīng)注意用電安全。 3粘結(jié)劑厚度2mm+ A、單個空鼓面積<1000mm2 B、空鼓面積之和與總粘結(jié) 面積之比小于5% 7、施工安全防護措施: ，必須對工作人員進行安全教育和技術(shù)交底，嚴(yán)格執(zhí)行電力行業(yè)《關(guān) 于安全教育生產(chǎn)工作的決定》及施工方案所列各項安全措施。 、材料是否完好，經(jīng)檢查合格后方可使用。 ，我方監(jiān)護人員必須認真監(jiān)護， 及時糾正布安全動作。 ，應(yīng)清理構(gòu)架上工具、材料，不得遺留。 二、框架柱環(huán)氧樹脂化學(xué)灌漿濕式外包鋼加固方案 1、加固范圍 XX區(qū)殘疾人聯(lián)合會綜合服務(wù)中心一層框架柱(詳見加固平面布置圖)加固工程。 :角鋼L80*6、扁鋼-100*6，必須有合格證明 :500型電焊機、泡沫機、空氣壓縮機、角磨機、氧焊、切割機、 水鉆機等。 灌漿嘴排氣口→封縫→密封檢查→配制膠料→壓力灌注→封口→檢查→表面40 后細實混凝土抹面 ，嚴(yán)格按設(shè)圖紙施工，必須要將結(jié)構(gòu)面清理干凈， 蜂窩、麻面、腐蝕等現(xiàn)象的部位應(yīng)予鑿除，用指定材料修補，裂縫部位應(yīng)首先 進行封閉處理。 ，放線定位后、必須采用M25水鉆頭鉆孔，孔深350mm。 清孔后采用MS-201粘鋼結(jié)構(gòu)膠植筋，MS-201粘鋼結(jié)構(gòu)膠固化3天后方可連接其 他固件。 、基礎(chǔ)梁穿梁螺桿，放線定位后、必須采用M20、M22水鉆頭鉆孔， 鉆孔必須保證水平、鉆孔中嚴(yán)格控制孔距、孔位，不得破環(huán)梁主筋。 ，必須進行除銹和粗糙處理。 打磨粗糙度越大越好，打磨紋路應(yīng)與鋼材受力方向垂直，其后用棉 絲沾***摖拭表面。 后不得有毛刺、泥土和濺點，亦不得刷涂料，處理后立即組裝，板面接縫應(yīng)平 盡量緊貼，豎向基本順直，原結(jié)構(gòu)柱出現(xiàn)較大偏差，應(yīng)進行順直處理，綴板與 角鋼搭接部位需三面圍焊，焊縫應(yīng)符合設(shè)計及《建筑鋼結(jié)構(gòu)焊接規(guī)程》要求。 記錄單》。 6、埋管注膠，用環(huán)氧砂漿沿鋼材邊緣密封，結(jié)合現(xiàn)場實際情況確定埋管位置及間距。 如不埋管，可在角鋼和綴板上鉆ф6的注膠孔，孔間距不大于500mm。 ，攪拌均勻后方可使用，一次配膠量不宜過多，以40~50min用完為宜。 ，注膠市豎向按從下向上的順序，水平方向按同一方向的順序，注膠時待下一注膠管溢出膠為止，依次注膠，直至所有注膠管(孔)均注完。 :. 7、C35細實混凝土、，水平運輸采用手推斗車，垂直運輸利用設(shè)置的井字架吊籃進行運輸?shù)氖┕し椒?。www.taodocs.com2023-03-0614碳纖維建筑加固施工注意事項碳纖維建筑加固施工注意事項 碳纖維加固補強技術(shù)，是利用碳纖維布或碳纖維板材來粘貼在混凝土結(jié)構(gòu)的表面，從而實現(xiàn)對混凝土結(jié)構(gòu)加固和補強的一種新型技術(shù)。 由于建筑工程的使用年限較長，部分工程存在因設(shè)計載荷標(biāo)準(zhǔn)過低而造成的遺留問題，而且部分工程的使用環(huán)境也較為復(fù)雜，建筑結(jié)構(gòu)大多數(shù)長時間暴露在外界環(huán)境中，受到溫度、雨水、大氣等環(huán)境因素的侵蝕，在長期使用的過程中，混凝土梁柱會出現(xiàn)承載力下降等問題，安全性能也呈現(xiàn)不同程度的降低。 碳纖維在施工過程中需要考慮的參數(shù)較多，要求嚴(yán)格控制各項數(shù)據(jù)的相關(guān)要求。應(yīng)該注意以下幾點:。 (1)碳纖維片材的實際粘貼面積需要大于設(shè)計面積，偏差不應(yīng)超過10mm。 (2)在碳纖維加固混凝土施工過程中強度等級應(yīng)大于C15，施工溫度大于5℃。 (3)在轉(zhuǎn)角處，由于碳纖維的彎折會導(dǎo)致碳纖維的損壞，因此轉(zhuǎn)角處的施工需要進行磨圓處理。 (4)碳纖維片材與混凝土之間的黏結(jié)質(zhì)量可用小錘輕輕敲擊或手壓碳纖維片材表面的方法來檢查，總有效黏結(jié)面積不應(yīng)低于95%。 (5)由于碳纖維為高導(dǎo)電材料，施工中遠離電氣設(shè)備。搜狐2020-05-1815碳纖維布加固施工哪些核心技術(shù)要點要重視?碳纖維布加固施工哪些核心技術(shù)要點要重視?對于碳纖維布這種在加固行業(yè)高頻使用的加固材料，大家對其一點也不陌生。 因為碳纖維布這種加固材料具有較多的優(yōu)勢表現(xiàn)，而且使用碳纖維布為主要施工材料對建筑物進行加固維護時，也能取得較為理想的施工效果，所以現(xiàn)在很多客戶在聯(lián)系施工單位后，也會要求施工單位優(yōu)先考慮并使用碳纖維布法對建筑物的損傷位置進行加固施工。 雖然碳纖維布法的施工操作較為簡單，但是在施工環(huán)節(jié)還是要將多個方面的問題關(guān)注到位的，從而能夠取得較為理想的施工效果。 大家知道在碳纖維布加固施工作業(yè)時，我們需要將哪些核心的施工要點關(guān)注到位...。 加固博士(上海)建筑科技有限公司加固博士網(wǎng)是建筑結(jié)構(gòu)加固改造一站式服務(wù)平臺。 匯集全國各省具有結(jié)構(gòu)補強資質(zhì)的加固、設(shè)計、房屋主體檢測鑒定公司，您可以在線免費咨詢專家找加固方案和報價，了解結(jié)構(gòu)檢測鑒定、結(jié)構(gòu)加固設(shè)計、植筋、碳纖維、粘鋼(包鋼)加固的工藝。 加固博士的宗旨是:讓加固更專業(yè)，建筑更安全!。 內(nèi)容提示:碳纖維布加固施工哪些核心技術(shù)要點要重視?對于碳纖維布這種在加固行業(yè)高頻使用的加固材料，大家對其一點也不陌生。 大家知道在碳纖維布加固施工作業(yè)時，我們需要將哪些核心的施工要點關(guān)注到位嗎?如果大家對其的了解不是很多的話，下面的時間，大家就來跟著加固博士小編一起詳細的了解下吧。 一、使用的碳纖維材料的質(zhì)量等級是否達標(biāo)?在對建筑物進行加固施工時，不管使用的是碳纖維布法，亦或者是其他的加固方法，都務(wù)必要保證一點，就是所使用的碳纖維布材料的質(zhì)量等級是優(yōu)勝的。 現(xiàn)在有很多碳纖維布廠家，他們所批次生產(chǎn)并銷售的碳纖維布的質(zhì)量等級也是良莠不齊的，大家在批量化選購碳纖維布時，不能只是單一的查看碳纖維布價格為多少?也是務(wù)必要將碳纖維布產(chǎn)品的質(zhì)量等級高低關(guān)注到位的。 二、使用的碳纖維材料的配套性是否過關(guān)?。 閱讀了該文檔的用戶還閱讀了這些文檔道客巴巴2020-09-1116碳纖維加固施工控制要點概述碳纖維加固施工控制要點概述 因為其材料性能的特殊性，目前已被越來越多的加固公司和業(yè)內(nèi)人士認同，被廣泛應(yīng)用于房屋加固和橋梁加固工程。 但若沒有專業(yè)的加固施工隊伍和嚴(yán)格的質(zhì)量控制，就起不到加固補強的目的，根據(jù)我們多年的施工經(jīng)驗，整理通用碳纖維加固施工控制要點如下，供大家參考。 碳纖維加固施工要點 界面處理的好壞直接影響到碳纖維的加固效果，因此對于粘貼部位的混凝土表面必須反復(fù)打磨平整，去除混凝土表面的劣化部分并于涂刷底層樹脂前用吹風(fēng)機清理干凈。 碳纖維布采用現(xiàn)場裁剪，分段粘貼的方式，在碳纖維布的搭接部位做好標(biāo)志，確保碳纖維布之間的搭接長度應(yīng)不少于100mm。 粘貼過程中要用專用滾筒沿纖維單一方向反復(fù)滾壓，擠出氣泡使樹脂充分浸漬碳纖維。 要注意環(huán)境溫度變化對樹脂固化的影響，如氣溫低于要求則停止施工或采取必要的保溫措施。 (5)碳纖維加固施工質(zhì)量檢查及驗收 【1】材料要求 在施工之前，應(yīng)確認碳纖維片材和配套樹脂類粘結(jié)材料的產(chǎn)品合格證、產(chǎn)品質(zhì)量出廠報告。 采用碳纖維片材和配套樹脂類粘結(jié)材料對混凝土結(jié)構(gòu)進行加固時，應(yīng)嚴(yán)格進行各工序隱蔽工程的檢驗及驗收。 碳纖維片材的實際粘貼面積不應(yīng)少設(shè)計面積，位置偏差不應(yīng)大于20mm。 碳纖維片材與混凝土之間的粘貼質(zhì)量，可用小錘輕輕敲擊或手壓碳纖維片材表面的方法檢查，總有效粘結(jié)面積不應(yīng)低于95%。 當(dāng)碳纖維布的空鼓面積大于10000mm2時，宜將空鼓部位的碳纖維片材切除，重新搭貼上等量的碳纖維片材，搭接長度不應(yīng)小于100mm。 以上是我們永學(xué)建筑加固公司整理碳纖維布加固施工控制要點概述，不足之處請各位批評指正，也歡迎來電咨詢合作!搜狐2015-04-0717碳纖維加固B添加義項編輯分類碳纖維加固包括碳纖維布加固和碳纖維板加固兩種。 碳纖維材料用于混凝土結(jié)構(gòu)加固修補的研究始于80年代美、日等發(fā)達國家。 我國的這項技術(shù)起步很晚，但隨著我國經(jīng)濟建設(shè)和交通事業(yè)的飛速發(fā)展，現(xiàn)有建筑中有相當(dāng)一部分由于當(dāng)時設(shè)計荷載標(biāo)準(zhǔn)低造成歷史遺留問題，一些建筑由于使用功能的改變，難以滿足當(dāng)前規(guī)范使用的需求，亟需進行維修、加固。 目前常用的加固方法有很多，如:加大截面法、外包鋼加固法、粘鋼加固法、碳纖維加固法等。 碳纖維加固修補結(jié)構(gòu)技術(shù)是繼加大混凝土截面、粘鋼之后的又一種新型的結(jié)構(gòu)加固技術(shù)。 碳纖維加固 加大截面法、外包鋼加固法 國內(nèi)最早通過的規(guī)范是2003年《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》，其編號為CECS146:2003， 碳纖維加固最近的國標(biāo)是《結(jié)構(gòu)加固修復(fù)用碳纖維片材》GB/T21490-2008，08年10月1日起執(zhí)行。 《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》 碳纖維與傳統(tǒng)的加大混凝土截面或粘鋼混凝土補強相比，具有節(jié)省空間，施工簡便，不需要現(xiàn)場固定設(shè)施，施工質(zhì)量易保證，基本不增加結(jié)構(gòu)尺寸及自重，耐腐蝕、耐久性能好等特點。 因此，碳素纖維作為劃時代的補強材料，而備受青睞和關(guān)注。 (2)重量輕，密度只有普通鋼材的1/4。 (3)耐久性好，可阻抗化學(xué)腐蝕和惡劣環(huán)境、氣候變化的破壞。 (4)施工方便快捷、省力節(jié)時、施工質(zhì)量易于保證。 (5)適用范圍廣，混凝土構(gòu)件、鋼結(jié)構(gòu)、木結(jié)構(gòu)均可進行加固。 可大幅度提高構(gòu)件的承載能力、抗震性能和耐久性能。 碳纖維加固法可用于混凝土結(jié)構(gòu)抗彎、抗剪加固，同時廣泛用于各類工業(yè)與民用建筑物、構(gòu)造物的防震、防裂、防腐的補強。 ·混凝土結(jié)構(gòu)物、橋梁及建筑物的梁、柱、面板加固。 ·受鹽害的混凝土、橋梁以及河川構(gòu)造物的防護和加固。 將抗拉強度極高的碳纖維用預(yù)浸成為復(fù)合增強材料(單向連續(xù)纖維);用環(huán)氧樹脂粘結(jié)劑沿受拉方向或垂直于裂縫方向粘貼在要補強的結(jié)構(gòu)上，形成一個新的復(fù)合體，使增強粘貼材料與原有鋼筋混凝土共同受力增大結(jié)構(gòu)的抗裂或抗剪能力，提高結(jié)構(gòu)的強度、剛度、抗裂性和延伸性。 工藝流程可以歸納為: 施工準(zhǔn)備 砼表面處理 涂刷底膠 構(gòu)件表面殘缺面修補 粘貼碳纖維 表面養(yǎng)護 1.混凝土表面處理 1將混凝土構(gòu)件表面的殘缺、破損部分清除干凈。 2對經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，進行修補、復(fù)原。 3裂縫修補:縫寬小于0.2mm的裂縫，用環(huán)氧樹脂進行表面涂刷密封;大于0.2mm的裂縫用環(huán)氧樹脂灌縫。 4打磨:將構(gòu)件表面凸出部分(混凝土構(gòu)件交接部位、模板的接槎等)打磨平整，修復(fù)后的構(gòu)件表面盡量平順。 5清洗打磨過的構(gòu)件表面，并使其充分干燥。 2.缺陷部位涂刷底膠 將配好的底膠(粘結(jié)劑)，用涂刷均勻于缺陷部位的砼表面。 3.構(gòu)件表面殘缺面的修補 用環(huán)氧膩子對構(gòu)件表面殘缺面的修補是十分重要的一步，要點如下: 1膩子主劑、固化催進劑、固化劑按規(guī)定比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。 2構(gòu)件表面凹陷部位用環(huán)氧膩子填平，修復(fù)至表面平整。 在殘缺修補中使用環(huán)氧膩子時，要在氣溫-5℃以上，相對濕度小于85%的條件下施工。 膩子涂刮后，表面仍存在的凹凸糙紋，應(yīng)再用砂紙打磨平整。 4.涂刷底膠 將配好的底膠(粘結(jié)劑)，用滾筒均勻涂刷于需要粘結(jié)的砼表面。 5.粘貼碳纖維 粘貼碳纖維材料之前，首先應(yīng)確認粘貼表面干燥。 為防止碳纖維受損，在碳纖維材料運輸、儲存、裁切和粘貼過程中。 應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長度一般以不超過6m為宜。 為防止材料在保管過程中損壞，材料的裁切數(shù)量應(yīng)按當(dāng)天的用量裁切為準(zhǔn)。 碳纖維縱向接頭必須搭接20cm以上。 該部位應(yīng)多涂樹脂，碳纖維橫向不需要搭接。 其施工工藝要點如下:。 1粘貼樹脂的主劑、固化催促劑和固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。 一次調(diào)和量應(yīng)以在可使用時間內(nèi)用完為準(zhǔn)。 2粘貼時，在碳纖維和樹脂之間盡量不要有空氣。 可用羅拉(專用工具)沿著纖維方向在碳纖維材料上滾壓多次，使樹脂滲浸入碳纖維中。 6.養(yǎng)護 粘貼碳纖維材料后，需自然養(yǎng)護1-2小時達到初期固化，應(yīng)保證固化期間不受外界干擾和碰撞。 7.涂裝 若加固補強構(gòu)件需要防火時，可在樹脂固化后涂刷耐火涂層。 涂裝應(yīng)在樹脂初期固化后進行，并應(yīng)遵守所用涂料的相關(guān)標(biāo)準(zhǔn)和施工規(guī)定。 1)，碳纖維單向織物布復(fù)合材，200克，300克，以及碳纖維條形板 2)，S玻璃布，300克--450克 3)，E玻璃纖維單向織物(布)300克--450克 4)，改性環(huán)氧樹脂，用于粘接纖維布 5)碳纖維板，分1.2mm和1.4mm厚兩種。 碳素纖維加固材料是高強度碳纖維單向排列，用微量的樹脂浸滲后作為混凝土的修復(fù)補強材料，其抗拉強度大約是鋼筋的10倍，并且具有重量輕、高彈性、高強度、高耐久性等特性。360百科2021-10-1118誰知道碳纖維加固施工工藝有哪些?1.施工工藝流程;施工準(zhǔn)備→混凝土表面和基層處理→定位及測量→配制并涂刷底膠→配制修補膠并對混凝土表面不平整處進行填補和找平處理→粘貼碳纖維片材→細化處理及質(zhì)量驗收→防腐粉刷及面層防護。 2.施工準(zhǔn)備;施工環(huán)境溫度為5以上，并符合配套膠粘劑要求的施工溫度，對需要保護、圍護或隔離的設(shè)備、設(shè)施、重要部位等按照建設(shè)單位的要求提前布置到位。 按具體加固部位及現(xiàn)場施工情況科學(xué)、合理地搭設(shè)腳手架。 3.混凝土表面和基層處理;清除被加固部位表面的抹灰層或其他粘合面層，被粘貼的混凝土表面應(yīng)打磨平整，打磨混凝土表面的厚度應(yīng)控制在1~2mm，用高壓吹風(fēng)機吹去混凝土表面浮粒，直至完全露出混凝土結(jié)構(gòu)新面。 對混凝土表面的油垢、污物、浮塵等，需先清理、沖刷，再對粘結(jié)面進行打磨，除去2~3mm厚表層并吹除膠粒。 待混凝土表面干凈后用脫脂棉蘸丙酮擦拭表面即可涂膠。 需粘貼碳纖維的柱、梁轉(zhuǎn)角粘貼處，應(yīng)進行導(dǎo)角處理并打磨成圓弧狀，圓弧曲率半徑不應(yīng)小于20mm。 混凝土表面有較大孔洞、凹陷等部位，應(yīng)提前用高粘結(jié)性能的修復(fù)材料修補平整，以保證其與原混凝土粘結(jié)良好。 幾何尺寸超出過大及存在結(jié)構(gòu)缺陷等，應(yīng)提前處理。 4.定位及測量;混凝土打磨后，及時組織專業(yè)人員到現(xiàn)場量取粘貼碳纖維布的定位和下料尺寸，按加固設(shè)計部位放線定位，并將需粘貼碳纖維布的位置刻畫在混凝土表面上。 5.配制并涂刷底膠 6.找平處理; 7.細化處理及質(zhì)量驗收; 8.防火噴刷及面層處理。 施工工藝包括:施工工藝流程; 施工準(zhǔn)備; 混凝土表面和基層處理; 定位及測量; 配制并涂刷底膠 找平處理; 細化處理及質(zhì)量驗收; 防火噴刷及面層處理。 希望有所幫助。 1、材料要求∶1.1選擇碳纖維片的厚度，根據(jù)施工部位的需求所定。 1.2碳纖維應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸進行切斷，長、寬度根據(jù)裂縫情況來定。 1.3粘結(jié)樹脂的主劑與固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻，一次調(diào)和量應(yīng)以在可使用時間和完為準(zhǔn)2、工序、操作規(guī)程(施工方法)∶2.1斷定粘碳部位是否呈現(xiàn)有比較大的不平或是臺階。 如有，應(yīng)采取方案使該部位平整。 2.2打磨粘碳部位，使該部位平整。 2.3用丙酮清洗粘碳部位表面，使該部位保持充分干燥。 2.4用粘結(jié)樹脂的主劑與固化劑以規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻，用滾筒刷均勻地涂抹粘結(jié)脂。 下涂的涂量標(biāo)準(zhǔn)如下:200g/m2的碳纖維片，400~500g/m2，300g/m2的碳纖維片，500~600g/m2，2.5將碳纖維布粘貼至粘碳部位，在碳纖維片和樹脂之間盡量不要有空氣，可用羅拉(專用工具)沿著纖維方向在碳纖維片上滾壓多次，使樹脂滲浸入碳纖維中。 2.6碳纖維片施工30min后，用滾筒刷均勻涂抹粘結(jié)樹脂于碳纖維布上。 (稱為上涂)上涂涂量標(biāo)準(zhǔn)如下:200g/m2的碳纖維片，100~200g/m2，300g/m2的碳纖維片，200~300g/m2 親，近期在了解裝修嗎您是否想改變一下家里的布置，風(fēng)格，收納等現(xiàn)象只需要一個報名申請您就能獲得免費設(shè)計，趕緊咨詢我吧! 答現(xiàn)在的碳纖維加固施工的一般工藝流程為:基底處理→涂底膠→找平→粘貼→保護。 考慮有的工程特殊施工環(huán)境因素，加固中應(yīng)進行卸荷。 在加固前先將板面粉刷層及板面雜物清 問碳纖維地暖工程施工工藝有誰了解 答第一步，為溫控器和接線盒剔槽 首先通過劃線來確定溫控器和接線盒的位置，然后按照設(shè)計圖示的位置將溫控器槽、分線盒槽以及導(dǎo)線管槽剔好，最后將溫控器暗盒和接線盒 問寧波房屋碳纖維加固該如何施工 答碳纖維板施工必須遵循下列工序進行: (1)施工準(zhǔn)備;(2)混凝土表面處理;(3)配制并涂刷底層樹脂;(4)配制找平材料并對不平整處修復(fù)處;(5)配制并涂刷 問碳纖維加固施工方法哪位懂 答步驟 (1)施工準(zhǔn)備;(2)混凝土表面處理;(3)配制并涂刷底層樹脂;(4)配制找平材料并對不平整處修復(fù)處;(5)配制并涂刷浸漬樹脂或粘貼樹脂;(6) 答加固碳纖維板施工方法: a.按一定比例將主劑與固化劑先后置于容器中，用攪拌器攪拌均勻，根據(jù)現(xiàn)場實際氣溫決定用量，并層嚴(yán)格控制使用時間. b.用滾桶刷或毛 導(dǎo)語:碳纖維板是一種使用碳纖維利用樹脂作用在模具里所形成的一種板材，利用這種方式支撐的碳纖維板拉伸強度大、抗沖擊性能也很強，有很多的優(yōu)點可以被我們利用。 另外它的強度也很大所以在施工時的操作就會相對簡單方便了很多，它的用途也很多，我們最常見的可能就是汽車內(nèi)部的引擎蓋，就是使用碳纖維材料制成的，具有很強的硬度。 那么它的施工工藝又是怎么樣的呢碳纖維板簡介宏發(fā)碳纖維制品:碳纖維加固補強單向板材，其成型工藝是將碳纖維浸漬樹脂后在模具內(nèi)固化并連續(xù)拉擠成型。m.to8to.com2024-04-0919碳纖維加固施工工藝.doc1.該資料是網(wǎng)友上傳的，本站提供全文預(yù)覽，預(yù)覽什么樣，下載就什么樣。 碳纖維加固施工工藝44529:. 碳纖維加固施工方案 混凝土基底處理一一涂底層底膠一一找平膠找平一一貼碳纖維片——養(yǎng)護二、施工方法 1、混凝土基底處理 、將樓板底部表面的障礙物清除。 、檢查外露鋼筋是否銹蝕，如有銹蝕，進行必要處理。 對經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，進行修補、復(fù)原。 并打磨成圓弧狀，圓弧半徑不小于20MM將混凝土表面用 丙酮擦拭一遍，保持混凝土表面干燥。 2、涂底層底膠 、把底膠的主劑和固化劑按規(guī)定比例稱量準(zhǔn)確后放入容器內(nèi)，用攪拌器攪合均勻。 一次調(diào)和量應(yīng)以在可使用時間內(nèi)用完為準(zhǔn)。 、在底膠中嚴(yán)禁添加溶劑。含有溶劑的毛刷或用溶劑弄濕了的滾筒不得使用。 、用滾筒刷均勻地涂抹底膠。 、指觸干燥時間因氣溫不同，一般在3小時到1天之間 3、找平膠找平 、底膠涂刷后，混凝土表面不平處用找平膠找平。 4、貼碳纖維片 、確認粘貼表面干燥。氣溫在5°C以下，相對濕度時，如無有效措施時不得施工。 、防止碳纖維受損，碳纖維片在運輸、儲存、裁切和粘貼過程中，嚴(yán)禁受到彎折。 因此，貼片前應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維片，每段長度一般以不超過為宜。 要使用更長的片材時，除精心防止彎折外，對脫泡。 (即趕出氣泡)、滲浸過程必須加倍謹慎操作。為防止片材。 在保管過程中損壞，片材的裁切數(shù)量應(yīng)按當(dāng)天的用量為準(zhǔn)。 、碳纖維縱向接頭必須搭接15cm以上，該部位應(yīng)多涂樹脂，碳纖維橫向不需要搭接。 、粘接樹脂的主劑和固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。 、貼片前用滾筒刷均勻地涂抹粘結(jié)樹脂，稱為下涂。下涂量標(biāo)準(zhǔn)如下:。 RH85% 200g/m2的碳纖維片，400—500g/m2 300g/m2的碳纖維布，500—600g/m2 、貼片時，在碳纖維片和樹脂之間盡量不要有空氣?？捎昧_。 拉(專用工具)沿著纖維方向在碳纖維片上滾壓多次，使樹脂浸入 碳纖維中。 、碳纖維片施工30分鐘后，用滾筒刷均勻涂抹粘結(jié)樹脂， 稱為上涂。上涂涂量標(biāo)準(zhǔn)如下:。 200g/m2的碳纖維片，200—100g/m2。 300g/m2的碳纖維布，300—200g/m2。 、須粘2層以上碳纖維布時，--步驟，并遵守 、如碳纖維片施工不符合質(zhì)量標(biāo)準(zhǔn)，則需進行相應(yīng)處理。其中空鼓處理方法如下:。 (1)注入粘結(jié)樹脂法 在碳纖維片上打開2個以上的孔，使用注射器注入粘結(jié)樹脂 (或低粘度型樹脂)。 (2)割刀切入2-3刀，用橡 碳纖維加固施工工藝來自淘豆網(wǎng)www.taodocs.com轉(zhuǎn)載請標(biāo)明出處. 幼兒園大班美術(shù)教學(xué)策略分享20245頁幼兒園大班班主任工作評價標(biāo)準(zhǔn)5頁淺談弗洛伊德精神分析學(xué)說與犯罪心理3頁2025年度財務(wù)經(jīng)理述職報告23頁輸電線路機械化施工建設(shè)管理5頁土地測繪技術(shù)在土地開發(fā)整理中的應(yīng)用研究15頁基于大數(shù)據(jù)與物聯(lián)網(wǎng)的電氣設(shè)備智能監(jiān)測裝置分..5頁二年級學(xué)寫日記28頁工程線利用機械開挖接觸網(wǎng)基坑方案優(yōu)化6頁信息技術(shù)與小學(xué)數(shù)學(xué)教學(xué)策略分析5頁中國水電市場現(xiàn)狀分析報告-市場運營態(tài)勢與發(fā)展..5頁我國外賣行業(yè)活躍用戶數(shù)持續(xù)回暖黃藍大戰(zhàn)升級..9頁SAP打印功能在企業(yè)信息系統(tǒng)國際化管理下的應(yīng)用..6頁培養(yǎng)中專學(xué)生跨欄技術(shù)的自信心研究3頁互聯(lián)網(wǎng)+電子信息工程的專業(yè)發(fā)展研究7頁碳纖維加固施工工藝淘豆網(wǎng)2021-09-0620碳纖維加固施工工藝流程碳纖維加固施工工藝流程包括基面處理、涂滾底層環(huán)氧樹脂膠、粘貼碳纖維布、滾刷環(huán)氧樹脂、固化養(yǎng)護等步驟。 以下是碳纖維加固施工......360問答21碳纖維加固技術(shù):革新傳統(tǒng),打造堅不可摧的結(jié)構(gòu)新篇章!應(yīng)版權(quán)方要求，此影片使用DRM技術(shù)加密，您的瀏覽器不支持播放 碳纖維加固技術(shù):革新傳統(tǒng)，打造堅不可摧的結(jié)構(gòu)新篇章! 會員尊享更多權(quán)益 熱劇搶先看 幀享影音 院線新片 地磚空鼓松動像調(diào)皮的小鬼，搗亂起來危害真不小 地磚空鼓松動，這是地面的不安定因素，得重視起來啦 瓷磚空鼓在搗蛋，無痕修復(fù)來治亂，還你平整樂無邊 瓷磚松動空鼓無痕修復(fù)，如同奇跡降臨，完美如初震人心 碳纖維加固，好似給建筑披上了一層神奇的羽翼，輕盈且強韌 碳纖維加固，如同為建筑編織一張堅固的蜘蛛網(wǎng)，牢不可破 碳纖維加固，不僅是工藝，更是對建筑的一份深情呵護 噴射混凝土，讓混凝土也能飛檐走壁展身手。 噴射混凝土，一場混凝土的瘋狂派對，嗨翻全場! 非暴力修復(fù)空鼓瓷磚，省時省力更省心，家居達人必備神技! 革命性水泥路面修補料，重塑道路尊嚴(yán)，挑戰(zhàn)不可能! 奇跡修復(fù)，一秒驚艷!超強水泥路面修補料，挑戰(zhàn)最頑固裂痕 環(huán)保又強效!這款水泥路面修補料，讓修補與重建不再是難題 家居隱患大曝光:瓷磚空鼓的‘溫柔陷阱’，你中招了嗎? 裝修大坑?瓷磚空鼓背后的驚人真相，忽視即危險，解決刻不容緩! 告別坑洼，擁抱平坦!路面修補砂漿，適配所有材質(zhì)，重塑路面新風(fēng)貌! 地磚空鼓松動危害大，宛如地面的定時炸彈，你察覺到了嗎地磚空鼓松動像調(diào)皮的小鬼，搗亂起來危害真不小地磚空鼓松動，這是地面的不安定因素，得重視起來啦瓷磚空鼓在搗蛋，無痕修復(fù)來治亂，還你平整樂無邊瓷磚空鼓無痕修，猶如神來之筆，舊地秒變新潮流瓷磚松動空鼓無痕修復(fù)，如同奇跡降臨，完美如初震人心碳纖維加固，好似給建筑披上了一層神奇的羽翼，輕盈且強韌碳纖維加固，如同為建筑編織一張堅固的蜘蛛網(wǎng)，牢不可破碳纖維加固，不僅是工藝，更是對建筑的一份深情呵護噴射混凝土，讓混凝土也能飛檐走壁展身手。 橋梁色差像怪斑?修復(fù)之后美出新高度橋梁像個大花臉?色差修復(fù)劑來洗臉啦路面到處是傷口?路面修補砂漿來做創(chuàng)可貼路面修補砂漿:還你一條完美之路路面修補砂漿:專治各種路面病建筑部件要分家?植筋加固:我來當(dāng)和事佬結(jié)構(gòu)連接不牢固?植筋加固:看我如何穿針引線建筑結(jié)構(gòu)有點散?植筋加固來收緊它混凝土色差不忍直視?修復(fù)劑:我來給它換個新皮膚混凝土色差成心病?修復(fù)劑:藥到病除，色差拜拜咯混凝土顏色亂亂亂?色差修復(fù)劑:我來把它捋順嘍輕松修復(fù)空鼓，不砸一磚一瓦的家居拯救術(shù)!非暴力修復(fù)空鼓瓷磚，省時省力更省心，家居達人必備神技!對空鼓說拜拜!非破壞性修復(fù)大法，讓你的地面重獲新生革命性水泥路面修補料，重塑道路尊嚴(yán)，挑戰(zhàn)不可能!奇跡修復(fù)，一秒驚艷!超強水泥路面修補料，挑戰(zhàn)最頑固裂痕環(huán)保又強效!這款水泥路面修補料，讓修補與重建不再是難題【警鐘長鳴】瓷磚空鼓大揭秘:忽視這些隱患，家安全岌岌可危!家居隱患大曝光:瓷磚空鼓的‘溫柔陷阱’，你中招了嗎?裝修大坑?瓷磚空鼓背后的驚人真相，忽視即危險，解決刻不容緩!告別坑洼，擁抱平坦!路面修補砂漿，適配所有材質(zhì)，重塑路面新風(fēng)貌!對決破損，一料制勝!超強適用性路面快速修補料，讓每一條路都煥發(fā)新生!水泥路面修補料，任何路面問題，一網(wǎng)打盡!看專業(yè)人士如何輕松化解混凝土裂縫難題，正能量滿滿，技術(shù)革新!告別混凝土裂縫煩惱!專家級修復(fù)教程，讓你的建筑煥然一新震驚!混凝土裂縫竟能這樣處理?一招制勝，守護家園安全防線!專業(yè)級教程教你如何一次性徹底解決裂縫從源頭解決!混凝土裂縫大作戰(zhàn)，一勞永逸的修復(fù)秘籍來襲!裂縫?不存在的!一次搞定，堅固如初!從危在旦夕到固若金湯!揭秘混凝土裂縫修復(fù)的秘密，讓安全無憂!混凝土裂縫修復(fù)術(shù)，讓危樓重生，安全無憂!對抗歲月侵蝕，守護建筑脊梁!混凝土裂縫修復(fù)實戰(zhàn)，讓安全不再是空談瓷磚空鼓大揭秘!你的家正悄悄埋下安全隱患?一招解決，煥然一新!。優(yōu)酷2024-04-2422碳纖維加固施工技術(shù)性標(biāo)準(zhǔn)措施方法碳纖維加固施工方法碳纖維修復(fù)，補強混凝土結(jié)構(gòu)施工工法近年來，結(jié)構(gòu)修復(fù)，補強技術(shù)廣泛應(yīng)用于橋梁，隧道以及工業(yè)民用建筑中的鋼筋砼梁，板，柱及剪力墻結(jié)構(gòu)，特別是采用碳纖維修復(fù)補強技術(shù)時更獲得具大成功，其產(chǎn)品性能優(yōu)異，操作簡單，安全可靠，與傳統(tǒng)方法wenku.so.com23中安筑邦申請?zhí)祭w維結(jié)構(gòu)加固裝置及方法專利,提高碳纖維布的粘貼效果中安筑邦申請?zhí)祭w維結(jié)構(gòu)加固裝置及方法專利，提高碳纖維布的粘貼效果 專利摘要顯示，本發(fā)明公開了一種碳纖維結(jié)構(gòu)加固裝置及方法，涉及建筑工程結(jié)構(gòu)加固技術(shù)領(lǐng)域，解決了現(xiàn)有的碳纖維布大多是通過人工進行粘貼，效率低下，同時在粘貼時，碳纖維布底部有較多雜質(zhì)，降低粘貼質(zhì)量問題。一種碳纖維結(jié)構(gòu)加固裝置及方法，包括橫板，所述橫板下端面的前后均安裝網(wǎng)易2024-12-2024建筑材料碳纖維布加固施工流程三維動畫-工業(yè)三維動畫制作公司公眾號:邁維動漫科技，視頻播放量4346、彈幕量0、點贊數(shù)41、投硬幣枚數(shù)10、收藏人數(shù)100、轉(zhuǎn)發(fā)人數(shù)124，視頻作者邁維動漫科技有限公司，作者簡介憑借出色的動畫品質(zhì)與豐富的制作經(jīng)驗，幫助客戶實現(xiàn)視覺營銷新方式!公眾號:邁維動漫科技，相關(guān)視頻:碳纖維加固施工現(xiàn)場做加固我們是認真的，碳纖維布板底加固，灌鋼加固和粘鋼加固有什么區(qū)別?灌鋼加固施工可靠嗎?包鋼加固有什么注意事項?灌鋼膠的厚度?施工方案?，樓板碳纖維加固的利弊是什么，粘鋼加固法為混凝土梁板、房屋加固的施工工藝，網(wǎng)友看了說:還可以再使用50年!，碳纖維加固的利弊，碳纖維加固有什么優(yōu)缺點?知識分享，碳纖維加固布的好壞怎么分辨經(jīng)驗之談，樓板裂縫是一種建筑病害必須安排碳纖維加固，#大叔聊設(shè)計#加固改造碳纖維布加固施工工藝流程，梁加固用鋼板好還是碳纖維好?案例對比。 建筑材料碳纖維布加固施工流程三維動畫-工業(yè)三維動畫制作公司 上海邁維動漫科技有限公司成立于2011年4月，是一家從事工業(yè)三維動畫設(shè)計的公司。 主要從事工業(yè)三維動畫、Web3D網(wǎng)上展廳、VR虛擬仿真、3D全息投影等制作。 公眾號:邁維動漫科技。 憑借出色的動畫品質(zhì)與豐富的制作經(jīng)驗，幫助客戶實現(xiàn)視覺營銷新方式!公眾號:邁維動漫科技嗶哩嗶哩2022-05-2325湖北中建昌龍取得碳纖維板加固結(jié)構(gòu)專利,有效提高對碳纖維板的加固...湖北中建昌龍取得碳纖維板加固結(jié)構(gòu)專利，有效提高對碳纖維板的加固. 專利摘要顯示，本實用新型涉及橋梁加固技術(shù)領(lǐng)域，具體為一種碳纖維板加固結(jié)構(gòu)，其有效提高對碳纖維板的加固能力，包括碳纖維板，所述碳纖維板的底部安裝有數(shù)個加固裝置，所述加固裝置包括兩個連接塊和兩個滑塊，每個所述連接塊上均設(shè)置有安裝孔，每個所述安裝孔的內(nèi)部均安裝有螺栓網(wǎng)易2024-12-1026碳纖維加固施工工藝.pdf碳纖維加固施工工藝.pdf，碳纖維加固工工藝標(biāo)準(zhǔn)1、適用范圍:1.1.適用于各種形式的鋼筋混凝土結(jié)構(gòu)或構(gòu)件的加固補強。 2.執(zhí)行標(biāo)準(zhǔn):《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》GB50367-2006《混凝土結(jié)構(gòu)加固技術(shù)規(guī)范》CECS25:90《混凝土結(jié)構(gòu)后錨固技術(shù)規(guī)程》JGJ145-2004《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50204—2002《結(jié)構(gòu)加固修復(fù)用碳纖維片材》(JG/T167-2004)3.施工準(zhǔn)備:3.1.施工準(zhǔn)備施工前應(yīng)認真閱讀設(shè)計施工圖，應(yīng)根據(jù)施工現(xiàn)場和被加固構(gòu)件混凝土的實際狀況，擬定施工。 免費在線預(yù)覽全文碳纖維加固工工藝標(biāo)準(zhǔn)1、適用范圍:1.1.適用于各種形式的鋼筋混凝土結(jié)構(gòu)或構(gòu)件的加固補強。 2.執(zhí)行標(biāo)準(zhǔn):《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》GB50367-2006《混凝土結(jié)構(gòu)加固技術(shù)規(guī)范》CECS25:90《混凝土結(jié)構(gòu)后錨固技術(shù)規(guī)程》JGJ145-2004《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50204—2002《結(jié)構(gòu)加固修復(fù)用碳纖維片材》(JG/T167-2004)3.施工準(zhǔn)備:3.1.施工準(zhǔn)備施工前應(yīng)認真閱讀設(shè)計施工圖，應(yīng)根據(jù)施工現(xiàn)場和被加固構(gòu)件混凝土的實際狀況，擬定施工方案和施工計劃。 3.2.應(yīng)對所使用的碳纖維片材、配套樹脂、機具等作好施工前的準(zhǔn)備工作。 4.材料及機具:4.1.碳纖維片材、配套膠粘劑(底膠、粘著膠)采用粘貼碳纖維片材對混凝土結(jié)構(gòu)進行加固修復(fù)時，應(yīng)使用碳纖維片材、配套樹脂類粘結(jié)材料及表面防護材料。 4.2.加固修復(fù)用材料應(yīng)具有產(chǎn)品合格證和質(zhì)檢部門的產(chǎn)品性能檢測報告:碳纖維片材及配套樹脂類粘結(jié)材料應(yīng)具有符合下列物理力學(xué)性能指標(biāo):配套樹脂類粘結(jié)材料還應(yīng)提供耐久性能指標(biāo)及施工和使用環(huán)境要求。 碳纖維片材的主要力學(xué)性能指標(biāo)性能項目碳纖維布碳纖維板抗拉強度標(biāo)準(zhǔn)值f≥3000MPa≥2000MPacfk彈性模量E≥2.1×10MPa≥1.4×10MPacf伸長率≥1.5%≥1.5%底層樹脂性能指標(biāo)性能性能指標(biāo)要求試驗方法正拉粘結(jié)強度≥2.5MPa且不小于被加固混凝土抗拉強度的標(biāo)準(zhǔn)值fCECS146-2003tk找平材料性能指標(biāo)性能性能指標(biāo)要求CECS146-20031正拉粘結(jié)強度≥2.5MPa且不小于被加固混凝土抗拉強度的標(biāo)準(zhǔn)值ftkCECS146-2003浸漬樹脂和粘結(jié)樹脂性能指標(biāo)性能性能指標(biāo)要求試驗方法拉伸剪切強度≥10MPaGB7124-86拉伸強度≥30MPaGB/T2568-1995壓縮強度≥70MPaGB/T2569-1995彎曲強度≥40MPaGB/T2570-1995正拉粘結(jié)強度≥2.5MPa且不小于被加固混凝土抗拉強度的標(biāo)準(zhǔn)值ftkCECS146-2003彈性模量≥1500MPaGB/T2568-1995伸長率≥1.5%GB/T2568-19954.1.3混凝土、鋼筋及其它材料的有關(guān)設(shè)計指標(biāo)應(yīng)按國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)和規(guī)范采用。 4.2.專用滾筒、刮板、教向磨光機、見到、鑿子、榔頭、臺秤、丙酮攪拌器、衡器、膩刀。 5.工藝流程:。 混凝土表面處理→粘貼面修補找平(若平整，此步驟可省去)→配置底膠→涂底膠→卸荷(根據(jù)實際情況和設(shè)計要求，此步驟有時省去)→配置面膠和裁剪碳纖維布→粘貼碳纖維布→固化→檢驗→維護6.施工工藝:6.1.混凝土表面處理6.1.1應(yīng)清除被加固構(gòu)件表面的剝落、疏松、蜂窩、腐蝕等劣化混凝土及粉飾層、油垢、污物，并用修復(fù)材料將表面修復(fù)平整。 然后用角磨機磨去1-2mm厚表層，混凝土構(gòu)件轉(zhuǎn)角處應(yīng)進行倒角處理，磨出(陽角)或補出(陰角)半徑不小于20mm的光滑圓弧，打磨完畢用壓縮空氣吹凈浮塵，最后用棉布蘸丙酮拭凈表面，保持干燥備用。 26.1.2應(yīng)按設(shè)計要求對裂縫進行灌縫或封閉處理。 6.1.3混凝土表面應(yīng)清理干凈并保持干燥。 6.1.4所用主要器具:角磨機、金剛石磨片、空壓機、棉布、護目鏡、防塵口罩。 6.2.配置底膠6.2.1.按產(chǎn)品供應(yīng)商提供的工藝規(guī)定配制底層樹脂。 粘纖維底膠通常為A、B兩組份，配膠宜采用機械攪拌，攪拌器可由電錘和攪拌齒組成，攪拌齒可采用電錘鉆頭端部焊接十字形Φ14鋼筋制成。 少量也可用Φ6、Φ8細鋼筋棍人工攪拌。 (注意:僅用膩刀拌和，不能保證攪拌均勻)。 6.2.2.取潔凈容器(塑料或金屬盆，不得有油污、水、雜質(zhì))和稱重衡器按配合比混合，并用攪拌器攪拌5∽10分鐘左右至A、B組份混合均勻為止。 攪拌時最好沿同一方向攪拌，盡量避免混入空氣形成氣泡。 6.2.3膠應(yīng)現(xiàn)配現(xiàn)用，每次配膠量不宜大于2公斤。 6.2.4.所用主要器具:攪拌器、容器、衡器、膩刀、手套。 6.3.涂底膠6.3.1.用毛刷、滾筒或塑料刮板將底膠均勻涂抹于混凝土構(gòu)件表面，注意不要漏刷，并避免氣泡，等膠固化至手指觸感干燥后，進行下一道工序的施工。文檔投稿賺錢網(wǎng)2019-11-2327橋梁預(yù)應(yīng)力碳纖維加固施工技術(shù)要點中國公路學(xué)會養(yǎng)護與管理分會第七屆學(xué)術(shù)年會論文集–156–橋梁預(yù)應(yīng)力碳纖維加固施工技術(shù)要點宋世剛深圳市威士邦建筑新材料科技有限公司摘要:隨著《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》(GB50367-013修編)實施及《公路橋梁加固設(shè)計規(guī)范》(JTG/T-J)的修編，預(yù)應(yīng)力碳纖維加固技術(shù)，正受到橋梁管養(yǎng)領(lǐng)域越來越多的關(guān)注及運用。 本文簡述了碳纖維板、結(jié)構(gòu)膠，錨具的質(zhì)量技術(shù)要點及張拉裝置類型，重點介紹了預(yù)應(yīng)力碳纖維應(yīng)用技術(shù)要點及施工質(zhì)量控制方法。 關(guān)鍵詞:碳纖維板預(yù)應(yīng)力錨具張拉錨固加固施工一、橋梁預(yù)應(yīng)力碳纖維加固技術(shù)簡述我國現(xiàn)存的70余萬座橋梁中，由于...。 橋梁預(yù)應(yīng)力碳纖維加固施工技術(shù)要點 內(nèi)容提示:中國公路學(xué)會養(yǎng)護與管理分會第七屆學(xué)術(shù)年會論文集–156–橋梁預(yù)應(yīng)力碳纖維加固施工技術(shù)要點宋世剛深圳市威士邦建筑新材料科技有限公司摘要:隨著《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》(GB50367-2013修編)實施及《公路橋梁加固設(shè)計規(guī)范》(JTG/T-J22)的修編，預(yù)應(yīng)力碳纖維加固技術(shù)，正受到橋梁管養(yǎng)領(lǐng)域越來越多的關(guān)注及運用。 中國公路學(xué)會養(yǎng)護與管理分會第七屆學(xué)術(shù)年會論文集–156–橋梁預(yù)應(yīng)力碳纖維加固施工技術(shù)要點宋世剛深圳市威士邦建筑新材料科技有限公司摘要:隨著《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》(GB50367-2013修編)實施及《公路橋梁加固設(shè)計規(guī)范》(JTG/T-J22)的修編，預(yù)應(yīng)力碳纖維加固技術(shù)，正受到橋梁管養(yǎng)領(lǐng)域越來越多的關(guān)注及運用。 關(guān)鍵詞:碳纖維板預(yù)應(yīng)力錨具張拉錨固加固施工一、橋梁預(yù)應(yīng)力碳纖維加固技術(shù)簡述我國現(xiàn)存的70余萬座橋梁中，由于材料老化、施工質(zhì)量管控不嚴(yán)、車輛超載超限、管養(yǎng)落后及早期修建的橋梁標(biāo)準(zhǔn)低等因素，橋梁結(jié)構(gòu)病害逐漸顯現(xiàn)，運營中的大量危病橋梁急待加固。 隨著近年來公路橋梁結(jié)構(gòu)安全事故頻發(fā)，公路橋梁采用何種加固技術(shù)延長其使用壽命，提高其使用性能，滿足日趨增加的車輛通行壓力，成為橋梁管養(yǎng)工作中急切關(guān)心的問題并占據(jù)非常重要的位置。 各類加固材料應(yīng)力應(yīng)變曲線圖預(yù)應(yīng)力碳纖維加固橋梁技術(shù)，是將體外預(yù)應(yīng)力的主動加固技術(shù)優(yōu)點與碳纖維復(fù)合材料高強度性能結(jié)合在一起，是利用碳纖維板作為預(yù)應(yīng)力筋材，通過特殊的張拉、錨固裝置，對碳纖維板施加預(yù)應(yīng)力并錨固于加固橋梁上部結(jié)構(gòu)構(gòu)件上，與橋梁受彎受拉構(gòu)件通過環(huán)氧結(jié)構(gòu)膠粘結(jié)以承載拉應(yīng)力。 預(yù)應(yīng)力碳纖維加固橋梁技術(shù)與傳統(tǒng)的橋梁加固技術(shù)如粘貼碳纖維片材、粘貼鋼板、加大截面等被動加固相比，具有如下優(yōu)點:。 閱讀了該文檔的用戶還閱讀了這些文檔道客巴巴2017-03-2428碳纖維加固的施工工藝_2024年碳纖維加固的施工工藝資料下載內(nèi)容簡介建筑混凝土碳纖維加固施工工藝，8頁，內(nèi)容包括施工材料準(zhǔn)備、施工要求、施工工序等，可供參考學(xué)習(xí)。 ……施工工序:1、施工準(zhǔn)備2、表面處理3、配制并涂刷底層樹脂膠4、配制找平材料并對不平整處修復(fù)處理5、配制并涂刷浸漬樹脂膠或粘貼樹脂膠6、粘貼碳纖維片材7、表面防護……混凝土基底處理:1、將混凝土構(gòu)件表面殘缺、破損部分剔鑿、清除干凈并達到結(jié)構(gòu)密實部位。 檢查外露鋼筋是否銹蝕，如有銹蝕，需進行必要的除銹處理。 2、對經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，用高于原構(gòu)件混凝土強度的環(huán)氧砂漿進行修補、復(fù)原，達到表面平整。 碳纖維加固橋梁裂縫的工藝因其施工簡便、工期短等優(yōu)勢，近年來被廣泛推崇。 大多數(shù)橋梁由于使用時間久或長期超負荷運營，梁底都會有看得見或看不見的裂縫。 對于一般的裂縫，基本上采用碳纖維加固即可，其施工工藝有以下三個大步驟。 橋梁裂縫加固第一步，橋梁底層處理1.用裂縫修補膠灌注橋梁梁底結(jié)構(gòu)裂縫2.將混凝土表面剝落、疏松、蜂窩、腐蝕等劣化部位清除，并進行清洗、打磨，待表面干燥后，用修補材料將混凝土表面凹凸部位修復(fù)平整。 如果有毛刺，應(yīng)用砂紙打磨。 找平面用手觸摸感覺干燥后，才能進行下一工序的施工。 3.碳纖維布粘貼處陽角應(yīng)打磨成圓。 1、工藝流程:準(zhǔn)備濕法施工機械→原混凝土基層處理→新偉CXW-SM濕法噴射聚合物砂漿拌制→結(jié)構(gòu)表面噴射第一層CXW-SM砂漿→新偉CXW碳纖維網(wǎng)格剪裁→在CXW-SM砂漿上鋪設(shè)碳纖維網(wǎng)格→網(wǎng)格尾部固定→噴射第二層CXW-SM砂漿→表面平整2、基層清理鑿毛用高壓氣泵將構(gòu)件加固面上因作業(yè)帶來的浮塵、浮渣，尤其脹栓周圍清理干凈。 在噴涂聚合物砂漿之前，應(yīng)提前6小時對被加固構(gòu)件表面進行噴水養(yǎng)護保持濕潤，并晾至構(gòu)件表面潮濕且無明水。 3、聚合物砂漿施工(1)聚合物砂漿配制:按照產(chǎn)品說明要求配比進行砂漿的。 內(nèi)容簡介本次柱的加固為碳纖維環(huán)向圍束粘貼，柱加固分兩種情況:一種為加密區(qū)滿粘，非加密區(qū)單條間隔粘貼加固，均為三層碳纖維加固;一種為柱滿粘環(huán)向碳纖維四層。 一、柱碳纖維加固根據(jù)規(guī)范及設(shè)計圖紙要求，環(huán)向圍束上下層之間搭接寬度不下于50mm，環(huán)向延伸截斷搭接長度不小于200mm。 環(huán)向圍束上下層之間搭接寬度不下于50mm的要求為針對滿粘碳纖維情況，滿粘碳纖維條寬200mm，每層為一個箍，環(huán)向搭接為200mm，同一層
