本圖集旨在為農村自建房的磚混結構施工提供指導，特別針對構造柱基礎的設計和施工，內容涵蓋了構造柱的基礎類型、材料選擇、施工工藝及常見問題的解決方案，通過詳細的圖解和文字說明，幫助施工人員理解并正確應用這些技術要點，確保建筑的穩定性和安全性。

磚混結構構造柱基礎圖集

磚混結構是一種常見的建筑結構類型，其中豎向承重結構的墻、柱等采用磚或者砌塊砌筑，橫向承重的梁、樓板、屋面板等采用鋼筋混凝土結構。構造柱在磚混結構中起到重要的作用，它能夠加強建筑物的剛度，提高房屋的抗震性能，并且在一定程度上能夠承擔荷載。以下是關于磚混結構構造柱基礎的一些詳細信息。

構造柱的作用和設置要求

構造柱的主要作用是加強建筑物的剛度，提高房屋的抗震性能，并且在一定程度上能夠承擔荷載。在磚混結構中，構造柱的設置有一定的規范要求。例如，《砌體結構設計規范》GB50003-2001第6.1.2條的第3小條規定，按公式(6.1.1)驗算壁柱間墻或構造柱間墻的高厚比，此時s應取相鄰壁柱間或相鄰構造柱間的距離。此外，當墻長大于5米時，墻頂與梁(板)宜有鋼筋拉接，以增強結構的整體穩定性。

構造柱的配筋和錨固

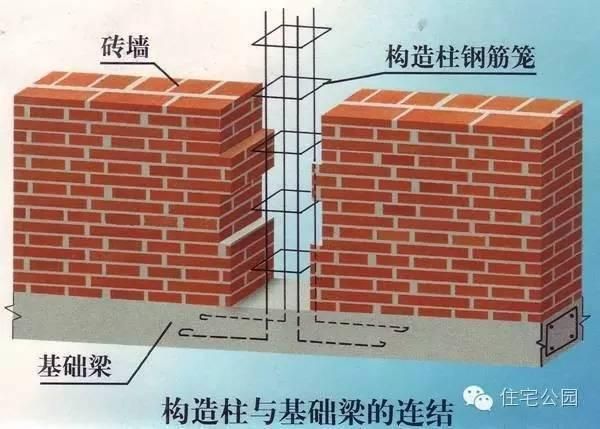

構造柱的配筋是固定的，不納入結構計算里，它的主要目的是加固房子。在磚混結構中，構造柱的鋼筋錨固有這樣的規定：上下錨入梁內要保證一定的長度，這個長度就是圖紙要求的錨固長度。在圈梁和構造柱交叉處，圈梁鋼筋宜放在構造受力鋼筋內側，以確保構造柱能夠有效地發揮作用。

構造柱的施工和注意事項

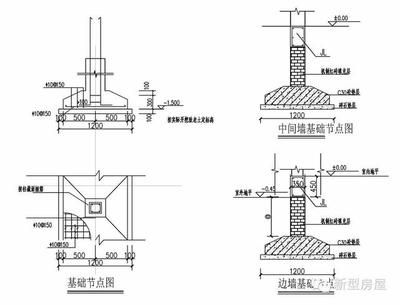

在磚混結構的施工過程中，構造柱的施工也是一個重要的環節。例如，在墻下條基寬度較寬或地基不均勻及地基較軟時宜采用柔性基礎。應考慮節點處基礎底面積雙向重復使用的不利因素，適當加寬基礎。此外，當基礎上留洞、首層開大洞的洞口寬度大于洞底至基底高度時，如要考慮洞口范圍內地基的承載力，洞口下基礎應做暗梁或?qū)⒒A(chǔ)局部降低。

圖集資源

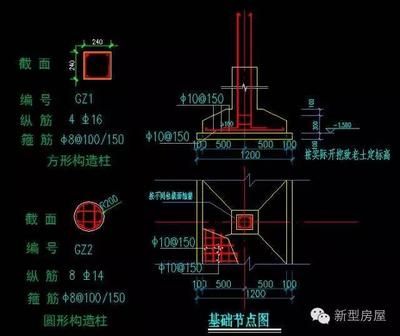

對于需要了解更多磚混結構構造柱基礎細節的讀者，可以參考相關的圖集資源。例如，16g101圖集提供了構造柱的規范資料，適用于農村建造房屋時指導施工隊建設房屋的構造柱的做法。此外，還有磚混結構構造柱圖集下載大全，包含了磚混結構的各種節點詳圖，從基礎到樓板、圈梁、構造柱、梁、造型詳圖，磚混結構全部的詳圖。

綜上所述，磚混結構構造柱基礎的設計和施工需要遵循一系列的規范和要求，以確保建筑物的安全性和穩定性。通過參考相關的圖集資源，可以更好地理解和應用這些規范，從而提高建筑的質量。
