在磚混結構中，墻體開裂是一個常見的問題，尤其是在截面抗彎承載力嚴重不足的情況下，為了解決這一問題，可以采用加固方案，可以通過增加鋼筋或使用碳纖維布等材料來提高墻體的承載力和剛度，還可以通過改變墻體的截面形狀、尺寸和配筋方式來優(yōu)化其受力性能，這些措施可以有效地提高墻體的抗裂性能，延長其使用壽命。

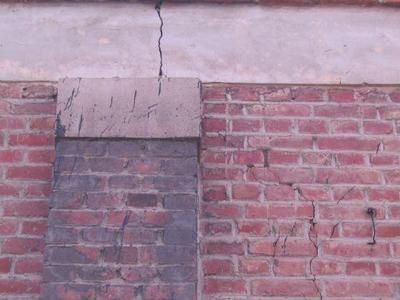

磚混結構墻體開裂的加固方案

一、常見加固方案

（一）混凝土圍套加固法

當墻體截面抗彎承載力和抗剪承載力不足時可采用此方法。

（二）外包鋼加固法

在截面抗彎承載力嚴重不足，且不允許增大截面尺寸時適用該方法。

（三）砂漿面層法

• 適用于較小幅度提高承載力的靜力加固和抗震加固。

（四）鋼筋網砂漿面層法

適用于較大幅度提高承載力的靜力加固和抗震加固。

（五）鋼筋混凝土板墻法

形成砌體 - 混凝土組合墻，適用于大幅度提高承載力的靜力加固和抗震加固。

二、其他加固方案

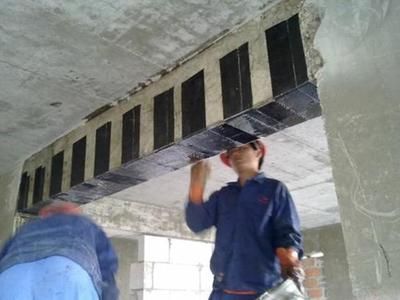

（一）碳纖維加固

• 原理及優(yōu)點
  • 通過使用碳纖維布或板材粘貼在需要加固的構件上，利用其高強度和粘結劑的粘結力，對構件進行加固和補強。具有高強度、高耐久性、輕質、施工簡便等優(yōu)點，適用于各種類型的廠房結構等。

（二）粘鋼加固

• 原理
  • 通過使用高性能的環(huán)氧類粘接劑將鋼板粘貼在混凝土構件的表面，以提高其承載能力。

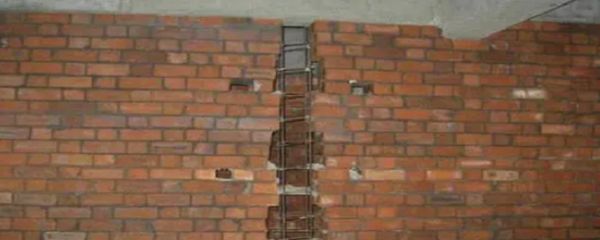

（三）增設構造柱和圈梁

這有助于增強墻體的整體性和穩(wěn)定性，減少裂縫的產生和發(fā)展，可作為墻體開裂后的加固措施之一。

（四）化學植筋加固法

• 原理及應用場景
  • 化學植筋是在混凝土、墻體巖石等基材上鉆孔，然后注入專用植筋膠，植入鋼筋等，可用于加固墻體連接部位等情況。

（五）壓力灌漿法

• 適用場景及操作
  • 當墻體裂縫是由于砌體剛度不足而產生時，可以用壓力灌漿法將純水泥漿注入裂縫，然后根據(jù)情況采取加砌壁柱或加固窗間墻等辦法；對于屋面板上的橫向貫通裂縫，也可采用壓力灌漿法，將化學灌漿材料（如聚氨酯、環(huán)氧樹脂或水泥液）通過壓力灌漿設備注入到裂縫深處，以恢復結構整體性、防水性及耐久性。
  • 工藝流程：鑿槽→埋設漿嘴→封縫→密封檢查→配制漿液→灌漿→封孔→灌漿質量檢查。
  • 施工要點：
    • 灌漿材料宜選用粘結力強、可灌性好的樹脂類材料，通常選用環(huán)氧樹脂；
    • 對于寬度大于2mm的特大裂縫可采用水泥類材料，對于活動性裂縫宜采用經稀釋的環(huán)氧樹脂或聚氨酯；
    • 化學灌漿壓力控制在0.2 - 0.4MPa，水泥漿灌漿壓力控制在0.4 - 0.8MPa，增大壓力并不提高灌漿速度，也不利于灌漿效果；
    • 灌漿后，待漿液初凝而不外滲時，方可拆下灌漿嘴（盒、管）。

磚混結構墻體加固成本對比

碳纖維加固技術的應用案例

粘鋼加固施工注意事項

壓力灌漿法修復裂縫效果
