環(huán)氧樹脂怎么修補墻面裂縫（環(huán)氧樹脂修補墻面的注意事項）

吉安加固改造設計公司06-124閱讀0評論

環(huán)氧樹脂是一種常用的修補材料，適用于修補墻面裂縫，以下是使用環(huán)氧樹脂修補墻面裂縫的步驟和注意事項：，1. 準備工作：首先需要清理裂縫周圍的區(qū)域，確保沒有灰塵、油污或其他雜質，將裂縫處的墻面打磨平整，以便環(huán)氧樹脂能夠更好地附著在墻面上。，2. 混合環(huán)氧樹脂：按照產品說明書的比例，將環(huán)氧樹脂與固化劑混合在一起，攪拌均勻后，等待幾分鐘，讓混合物充分混合。，3. 涂抹環(huán)氧樹脂：用刷子或滾筒將混合好的環(huán)氧樹脂涂抹在裂縫處，注意要均勻涂抹，避免出現堆積或漏涂的情況。，4. 等待固化：涂抹完環(huán)氧樹脂后，需要等待一段時間讓其自然固化，根據產品說明書的建議，通常需要等待數小時到一天的時間，在此期間，避免對修補區(qū)域進行接觸或施加壓力。，5. 檢查修補效果：固化完成后，檢查修補區(qū)域的完整性和外觀，如果有必要，可以進行進一步的修復或打磨。，注意事項：，- 在使用環(huán)氧樹脂之前，請仔細閱讀產品說明書，并遵循制造商的建議。，- 確保工作環(huán)境通風良好，避免吸入過多的揮發(fā)性有機化合物。，- 在操作過程中，請佩戴適當的防護裝備，如手套、口罩和護目鏡。，- 如果對環(huán)氧樹脂過敏，請避免接觸該產品。

環(huán)氧樹脂修補墻面裂縫的方法

一、材料選擇

在修補墻面裂縫時，要選擇適合墻面材質（如混凝土墻面、磚砌墻面等）的環(huán)氧樹脂。常見的有以下幾種類型可供參考：

511A/B型：這種環(huán)氧樹脂型號是羥基改性雙組分環(huán)氧樹脂，具有良好的抗?jié)B滲透性、耐沉積性和高強度，適用于多種材料的修補，包括墻面材料如混凝土、石材等的修補，并且可以通過添加顏料改變修補后的顏色，美觀實用。
ET - 5401型：是一種有機溶劑型環(huán)氧樹脂，具有較低的粘度、較快的固化速度和優(yōu)異的耐水性能，適用于水泥、混凝土等建筑材料裂縫的修補，可用于墻面裂縫修補。

二、準備工作

工具準備
- 手套：保護雙手，避免環(huán)氧樹脂直接接觸皮膚。
- 抹刀：用于涂抹環(huán)氧樹脂。
- 酒精：用于清潔裂縫周圍的墻面，去除污漬和灰塵等雜質。
- 砂紙：打磨裂縫周圍的墻面表面，提高環(huán)氧樹脂的附著力。
墻面處理
- 仔細檢查墻面裂縫，確定裂縫的大小、長度和走向等情況。
- 清潔裂縫內部和周圍的墻面，確保表面干燥、清潔，無油污、灰塵等。如果裂縫內有雜物或松動的小塊，需要先清除干凈。
- 使用砂紙輕輕打磨裂縫周圍的墻面表面，形成粗糙面，這有助于環(huán)氧樹脂更好地附著在墻面上。

三、制作混合物

確定比例環(huán)氧樹脂與硬化劑需要按照所購買產品說明書上的比例混合。不同品牌和型號的環(huán)氧樹脂，其與硬化劑的配比可能會有所不同，一定要嚴格按照說明書進行操作。
混合過程將環(huán)氧樹脂和硬化劑按照比例倒入干凈、干燥的容器中，使用攪拌工具（如木棍或小型攪拌器）緩慢攪拌，使兩者充分混合均勻，直至顏色一致?；旌虾蟮沫h(huán)氧樹脂放置在無風處，防止灰塵等雜質混入，同時等待灌入裂縫。

四、填充裂縫

較小裂縫（寬度小于0.3mm）
- 對于較小的墻面裂縫，可以采用表面涂抹的方式。用抹刀將混合好的環(huán)氧樹脂均勻地涂抹在裂縫上，盡量填滿整個裂縫，并將表面刮平，以保證在硬化后有較好的外觀和效果。
- 在涂抹環(huán)氧樹脂前，可以用毛刷或棉絲蘸取少量酒精沿裂縫方向兩側20 - 30mm處擦洗干凈并保持干燥，確保裂縫周邊清潔。
較大裂縫（寬度大于0.3mm）
- 如果墻面裂縫較大，可以將混合好的環(huán)氧樹脂緩慢灌入裂縫中。可以使用注射器或小型灌漿工具，從裂縫的一端開始，緩慢注入環(huán)氧樹脂，使環(huán)氧樹脂充分填充裂縫。

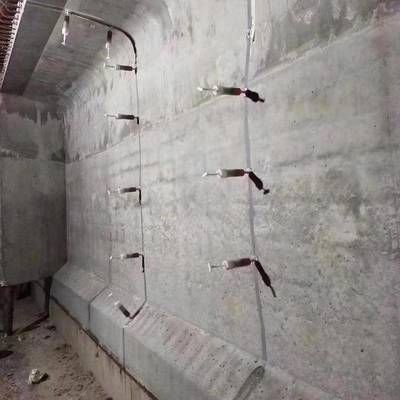

- 在裂縫交叉處、較寬處、端部以及裂縫貫穿處，根據裂縫寬度合理設置灌漿點（當縫隙小于1mm時埋設的灌漿點間距為350 - 500mm，當縫隙大于1mm時，為500 - 1000mm），先在灌漿點的底盤上抹一層厚約1mm的環(huán)氧膠泥將灌漿的進漿口騎縫粘貼在預定位置上，然后進行灌漿。
- 灌膠完成后，可在裂縫兩側（寬20 - 30mm）涂一層環(huán)氧樹脂基液，后抹一層厚1mm左右、寬20 - 30mm的環(huán)氧樹脂膠泥進行封縫，抹膠泥時應防止產生小孔和氣泡，要刮平整，保證封閉可靠。封縫后還應進行壓氣試漏，檢查密閉效果，試漏需待封縫膠泥有一定強度時進行，試漏前沿裂縫涂一層肥皂水，從灌漿口通入壓縮空氣，凡漏氣處，應予以修補密封至不漏為止。

五、干燥與后續(xù)處理

干燥硬化填充裂縫后，讓環(huán)氧樹脂充分干燥或硬化。干燥時間會受到環(huán)境溫度、濕度以及環(huán)氧樹脂的類型等因素的影響。一般來說，在正常溫度（25℃左右）下，可能需要12 - 24小時或更長時間才能完全固化達到較好的強度。
表面處理（可選）如果需要對修補后的墻面進行表面處理，例如進行墻面裝飾（如涂漆、貼壁紙等），在環(huán)氧樹脂完全固化后，可以對修補區(qū)域進行適當的打磨，使其與周圍墻面表面平整一致，然后再進行后續(xù)的裝飾工作。
