樓板加固圖紙是進行建筑結構加固的重要依據，它包含了關于樓板加固設計、材料選擇、施工方法以及成本預算的詳細信息，以下是如何解讀樓板加固圖紙并制定成本預算的步驟：，1. **理解圖紙內容**：仔細閱讀和理解圖紙上的所有信息，包括樓板的結構圖、加固方案、材料規格、施工流程等。，2. **識別關鍵信息**：注意圖紙中的關鍵部分，如加固區域、加固方式（比如粘貼碳纖維布、增設支撐系統等）、所需材料（如鋼筋、混凝土等）及其規格。，3. **分析成本因素**：根據圖紙，分析影響成本的因素，例如材料成本、人工費用、機械使用費等。，4. **估算材料成本**：根據圖紙上的材料清單，估算所需材料的總成本，這通常需要參考市場價格或咨詢供應商。，5. **計算人工費用**：根據圖紙中的施工計劃，估算所需的人工數量及相應的工資標準。，6. **考慮其他費用**：除了材料和人工之外，還應該考慮其他可能的費用，如運輸費、管理費、稅費等。，7. **編制成本預算**：將所有估算的成本加總，得到樓板加固的總成本預算。，8. **審查與調整**：審查成本預算的準確性，并根據實際施工情況進行調整。，通過以上步驟，可以有效地解讀樓板加固圖紙，并制定出合理的成本預算。

一、按順序查看

1. 先看設計施工說明
   • 這部分能讓您了解建筑的基本情況、施工材料和注意事項等基本信息，這是理解整個樓板加固工程的基礎內容，比如知道加固工程采用的是哪種加固方式為主，是碳纖維加固還是粘鋼加固等，是否有特殊的施工要求等內容。
2. 再看平面圖
   • 平面圖能展示樓板在整個建筑中的位置關系，包括與其他房間、結構構件的平面布局關系。例如，可以看出樓板加固的范圍，是整層樓板還是局部樓板加固，以及樓板與周圍墻體、柱子等的相對位置關系，這些信息有助于對樓板加固的整體布局有個概念。
3. 接著看立面圖
   • 立面圖可以反映樓板在建筑物高度方向上的位置和與其他樓層的關系。如果是多層建筑，能明確樓板所在樓層的高度，以及樓板上下層結構的情況，比如上層是否有特殊設備放置對樓板加固有影響，下層的空間使用情況等信息。

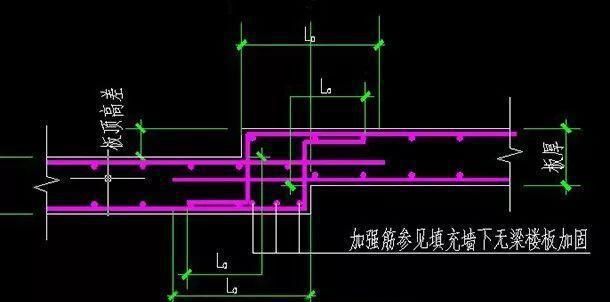

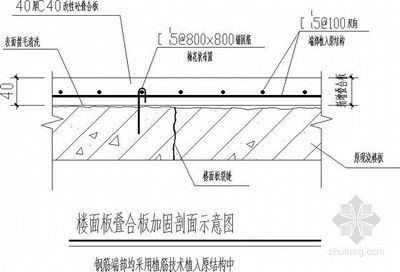

4. 然后看剖面圖
   • 剖面圖有助于理解樓板的內部結構關系，比如樓板的厚度，加固層與原樓板層的分層關系等?？梢钥吹綐前鍍?nèi)部鋼筋或者加固材料的大致布置情況，是在板底、板面還是板中間進行加固等信息。
5. 最后看結構圖
   • 結構圖是重點，這里會詳細展示樓板加固所涉及的結構構件信息。對于鋼筋混凝土加固，會標明加固鋼筋的直徑、間距、布置方式等；如果是碳纖維加固，會顯示碳纖維布的粘貼方向、粘貼層數等；對于鋼板加固，則會明確鋼板的厚度、尺寸和錨固方式等重要結構信息。

二、關注關鍵尺寸

1. 牢記主要尺寸
   • 雖然圖紙上尺寸眾多，但要牢記建筑物的主要尺寸，像房屋的層高、基礎尺寸、開間和進深等尺寸。對于樓板加固來說，特別要關注樓板的厚度、長寬尺寸，這些尺寸直接關系到加固材料的用量計算和加固施工的準確性。例如，知道樓板的厚度，就能確定碳纖維布粘貼的長度是否足夠，或者在增大截面加固法中，知道樓板的長寬尺寸才能準確計算需要增加的混凝土量等內容。

三、弄清相互關系

1. 圖紙間的聯系
   • 要將施工說明中的做法和各張圖紙進行對照。例如，施工說明中提到的加固工藝要求，在結構圖、平面圖等圖紙中應該能找到對應的體現。如果施工說明中要求對樓板某個區域進行重點加固，那么在平面圖和結構圖中應該能找到這個區域的具體標注和加固細節的表示。

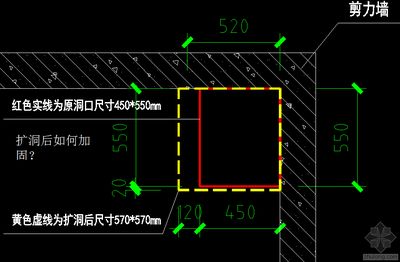

2. 做好預留
   • 注意圖紙上關于洞、溝、槽等的預留信息。在樓板加固過程中，如果有需要預留的孔洞，如后期要穿過樓板的管道預留孔等，要確保加固施工不會影響這些預留部分的功能。同時，要根據其他相關圖紙確定這些預留部分的準確位置和尺寸要求。
