房屋改造設計圖紙是進行房屋翻新或重建時的重要工具，以下是一份簡單的房屋改造設計圖的繪制指南：，1. 確定設計目標：明確你的改造目的，比如增加儲物空間、改善采光或提升居住舒適度等。，2. 測量尺寸：使用卷尺和測量工具精確測量房屋的各個部分的尺寸，包括墻壁、門窗、樓梯、地板等。，3. 規劃布局：根據測量結果，規劃房間的功能布局，決定哪些區域需要改動，以及如何重新配置空間。，4. 草繪平面圖：在紙上畫出房屋的平面圖，標明各個房間的位置和尺寸。，5. 添加細節：在平面圖的基礎上，添加門窗、家具、裝飾品等細節，確保設計符合實際需求。，6. 繪制立面圖：從上到下繪制房屋的立面圖，展示屋頂、外墻、窗戶等的外觀。，7. 標注材料和顏色：在圖紙上標注所使用的材料和顏色，以便施工時參考。，8. 審核和修改：完成初稿后，仔細檢查圖紙的準確性和完整性，必要時進行修改和完善。，9. 保存和交付：將設計圖紙保存好，并在需要時提供給施工團隊或設計師。

房屋改造設計圖紙概述

房屋改造設計圖紙是指導房屋改造工程實施的重要文件，它包含了房屋改造的各項設計細節和技術要求。這些圖紙通常由專業的建筑師或工程師根據客戶需求和房屋實際情況繪制，涵蓋了建筑、結構、給排水、電氣等多個專業領域。以下是根據搜索結果整理的一些房屋改造設計圖紙的相關信息。

建筑設計圖紙

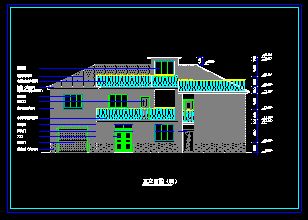

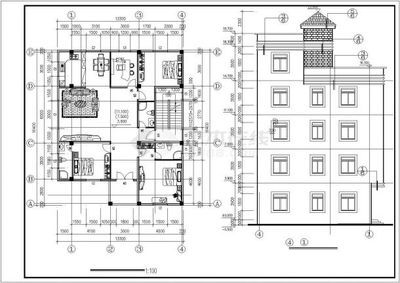

建筑設計圖紙是房屋改造設計中最為核心的部分，它詳細展示了房屋改造后的外觀和內部布局。這些圖紙通常包括平面圖、立面圖、剖面圖等，用于描述房屋的空間布局、門窗位置、樓梯走向等信息。例如，某房屋改造設計CAD套圖就包含了入口大廳展開立面圖、入口門大樣圖、廊架立面圖等。

結構設計圖紙

結構設計圖紙關注的是房屋的結構安全和穩定性，它包括了柱配筋圖、承重墻體布置圖、梁配筋圖、板配筋圖等。這些圖紙對于確保房屋改造后的結構安全至關重要。例如，某地多層房屋改造項目結構設計施工圖就包含了上述提到的各種結構設計圖紙。

給排水設計圖紙

給排水設計圖紙涉及到房屋的供水和排水系統，它包括了給水管道、排水管道、衛生設備等的設計。這些圖紙對于保證房屋的日常使用功能非常重要。例如，中集改造廠房給排水設計CAD圖紙就包含了詳細的給排水系統設計圖。

電氣設計圖紙

電氣設計圖紙涵蓋了房屋的電力供應和照明系統，它包括了配電系統圖、照明平面圖、插座平面圖等。這些圖紙對于確保房屋的電力供應和照明需求得到滿足至關重要。例如，某酒店電氣改造設計及施工全套CAD圖紙就包含了上述提到的各種電氣設計圖紙。

其他設計圖紙

除了上述提到的設計圖紙外，房屋改造設計圖紙還可能包括暖通設計圖紙、幕墻施工圖紙等。這些圖紙分別涉及到了房屋的供暖、通風、空調系統以及外墻的改造設計。例如，貴州某航空動力控制廠房改造暖通設計CAD圖紙就包含了二層壓縮空氣管平面布置圖、剖面圖等。

綜上所述，房屋改造設計圖紙是一個綜合性的設計文件集合，它包含了房屋改造的所有必要信息和技術要求。這些圖紙不僅需要考慮房屋的功能性和美觀性，還要確保房屋的結構安全和使用安全。在進行房屋改造時，應由專業的設計師根據實際情況繪制詳細的設計圖紙，并經過相關部門的審核批準后方可施工。
