梯形鋼屋架施工圖怎么畫(梯形鋼屋架施工圖怎么繪制)
梯形鋼屋架施工圖的繪制是建筑施工中的一個重要環節,它不僅需要精確地表達出屋架的結構尺寸和形狀,還需要清晰地標注出各部件之間的連接方式以及支撐系統,以下是梯形鋼屋架施工圖繪制的基本步驟:,1. 確定設計參數:包括屋架的跨度、高度、材料類型(如Q235鋼材)、截面尺寸等。,2. 繪制基礎平面圖:在基礎平面上畫出屋架的輪廓線,標明屋架的支座位置和標高。,3. 繪制立面圖:根據基礎平面圖,繪制屋架的立面圖,展示屋架的垂直投影。,4. 繪制剖面圖:如果需要,可以繪制屋架的剖面圖,以便于理解屋架的內部結構。,5. 標注尺寸和細節:在圖紙上標注出屋架的各個部分的尺寸,包括梁、柱、節點板、斜撐等的尺寸和位置。,6. 添加連接件和固定點:標明屋架上的連接件(如螺栓、銷釘)和固定點的位置。,7. 檢查和修改:完成初步繪制后,應仔細檢查圖紙的準確性和完整性,必要時進行修改和完善。,8. 提交審核:將最終的施工圖提交給相關部門進行審核,確保圖紙符合設計和施工要求。,通過以上步驟,可以有效地繪制出梯形鋼屋架施工圖,為施工提供準確的指導。
梯形鋼屋架施工圖的繪制方法
梯形鋼屋架施工圖的繪制是一個細致的過程,需要考慮多個方面的因素,包括設計精準、內容詳實、符合實際施工要求等。以下是根據提供的搜索結果,整理出的關于梯形鋼屋架施工圖繪制的一些關鍵步驟和注意事項。
1. 準備工作

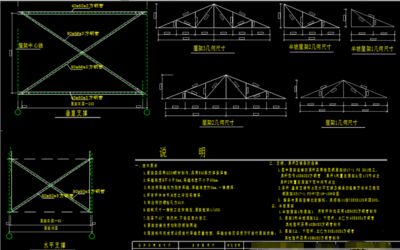

在開始繪制梯形鋼屋架施工圖之前,需要準備好相關的資料和工具。根據搜索結果,可以找到一些梯形鋼屋架的CAD設計施工圖,這些圖紙包括構件詳圖、幾何尺寸圖、內力圖等,可以作為參考。此外,還需要了解鋼結構施工圖的繪制比例和說明,通常采用兩種比例繪制:桿件軸線與桿件截面和節點比例不同;軸線比例是截面和節點比例的1/2。
2. 繪制步驟
2.1 繪制簡圖和屋架圖

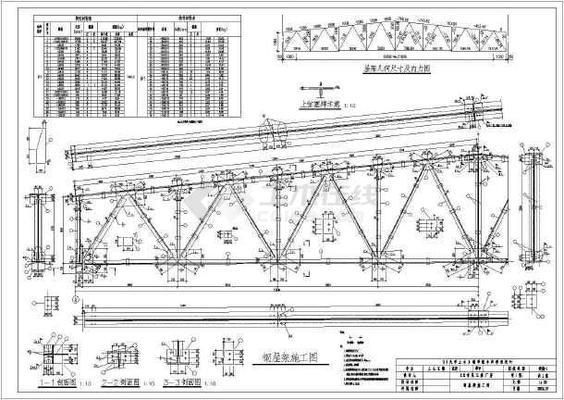

首先,需要繪制簡圖和屋架圖(上下弦平面圖)端部側視圖、斷面圖,節點詳圖,材料表等。這些圖紙應該包含所有的必要信息,如幾何尺寸、內力圖、上弦塞焊示意等。
2.2 注寫尺寸
在繪制過程中,需要注意注寫尺寸的要求,要正確、完整、清晰、合理。尺寸的組成包括尺寸界線、尺寸線、起止符號、尺寸數字等。
2.3 使用CAD軟件
使用CAD軟件進行繪制可以提高效率和準確性??梢詤⒖贾型鸆AD中等邊梯形的繪制技巧,或者使用鏡像功能輔助作圖。
3. 注意事項
3.1 設計精準
設計梯形鋼屋架施工圖時,需要確保設計精準。這包括考慮鋼材的材質、焊條的類型、焊縫的厚度等因素。
3.2 符合實際施工要求
施工圖需要符合實際施工的要求,例如屋架每個下弦節點吊重不得超過20KN,未注明的焊縫均為貼角焊縫,焊縫厚度為5mm等。
3.3 審核和校對
完成施工圖的繪制后,需要進行審核和校對,確保圖紙中無錯漏碰缺,圖紙與實際施工要求相符。
結論
綜上所述,繪制梯形鋼屋架施工圖需要充分準備、細致操作,并且要注重設計的精準性和符合實際施工要求。通過參考現有的CAD設計施工圖和鋼結構施工圖的繪制比例和說明,可以有效地完成梯形鋼屋架施工圖的繪制工作。
