本課程設計旨在指導學生繪制18跨度梯形鋼屋架的施工圖，學生需要了解梯形鋼屋架的基本構造和受力特點，包括梯形梁、斜腹桿、支撐等組成部分，學生將學習如何根據工程要求和結構計算結果確定梯形鋼屋架的尺寸、材料選擇以及連接方式，學生還將掌握使用繪圖軟件（如AutoCAD）進行施工圖繪制的技巧，包括繪制平面圖、立面圖、剖面圖以及詳圖等，在課程結束時，學生應能夠獨立完成18跨度梯形鋼屋架的施工圖繪制，并具備一定的設計能力和繪圖技巧。

梯形鋼屋架課程設計18跨度

設計資料

梯形鋼屋架是一種常見的鋼結構形式，它通常用于工業和民用建筑中作為屋蓋結構。在進行梯形鋼屋架的課程設計時，首先需要了解設計的基本資料，包括屋架的跨度、坡度、柱距以及所使用的材料等。例如，一個典型的18米跨度的梯形鋼屋架設計資料可能包括：屋架坡度i=1/10，屋架間距為6m，屋架兩端支撐在鋼筋混凝土柱上，上柱截面400mm×400mm，混凝土采用特定型號，鋼材采用3號鋼等。

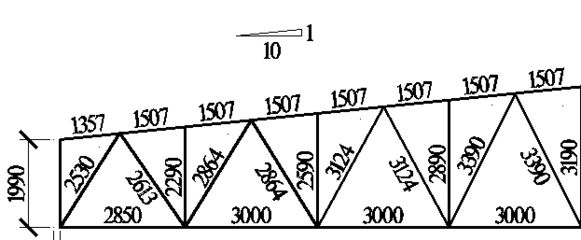

結構形式與布置

梯形鋼屋架的結構形式和布置對其性能有著重要影響。設計時需要考慮屋架的形式及幾何尺寸，以及支撐的布置。例如，橫向支撐對保證上弦桿的側向穩定性有重要作用，需設置上弦橫向支撐。由于房屋的跨度和高度較?。缍?8小于24），且室內無懸掛吊車，故不設下弦平面橫向支撐。橫向支撐一般設置在房屋兩端的第一個柱間內，且間距不宜超過60，由于本設計中房屋總長為90大于60，故需在跨中增設一道橫向水平支撐。

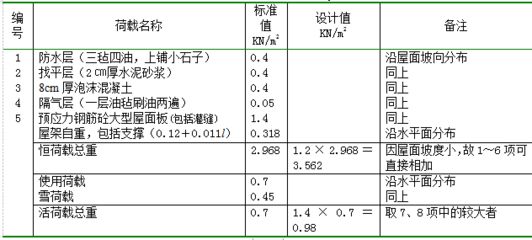

荷載計算

梯形鋼屋架的設計還需要考慮各種荷載的影響，包括屋面活荷載、雪荷載、積灰荷載等。例如，屋面活荷載0.8kN/m2，雪荷載0.5kN/m2，積灰荷載0.9kN/m2。這些荷載會根據屋面坡度和屋蓋類型進行分配，并進行荷載組合計算，以確保結構的安全性和穩定性。

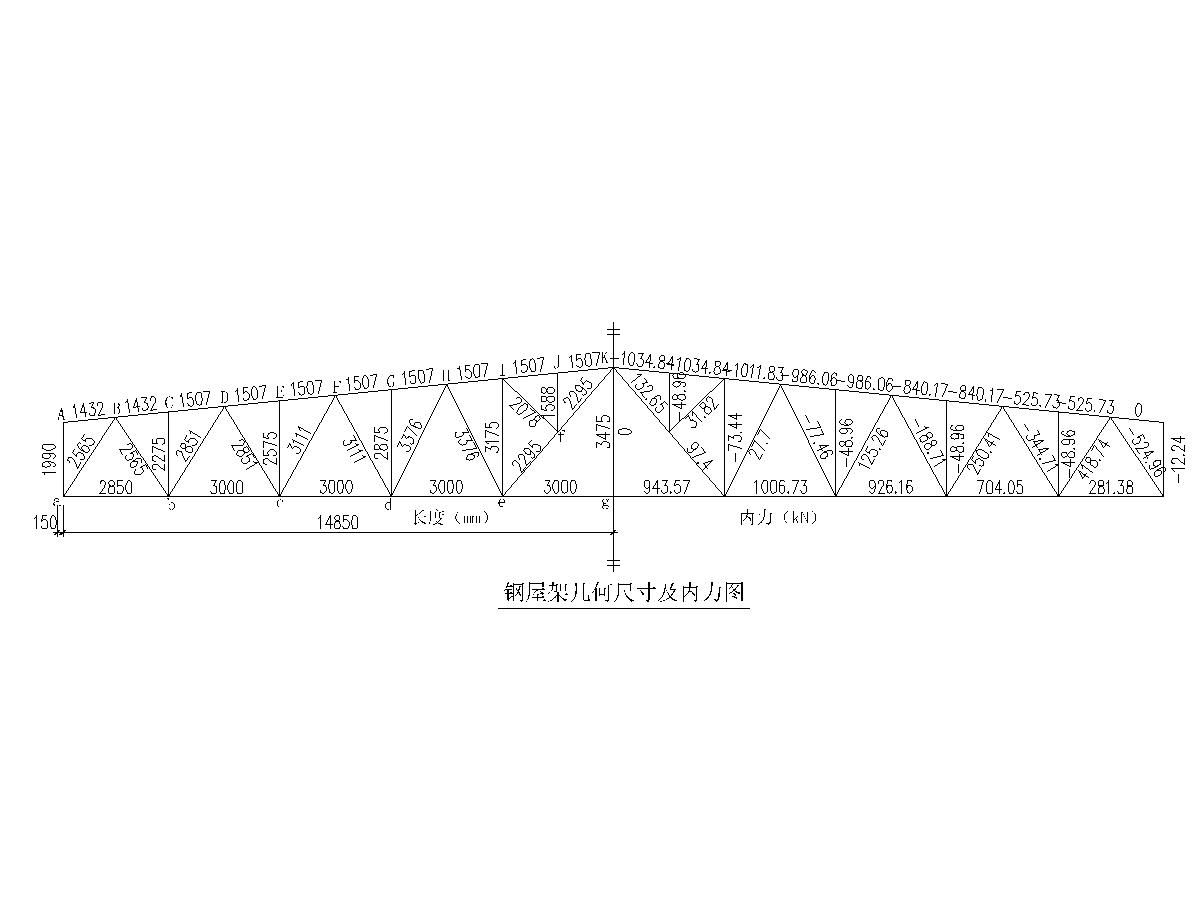

桿件內力與截面選擇

梯形鋼屋架的桿件內力計算是設計過程中的關鍵步驟。需要計算各個桿件在單位荷載作用下的內力，并根據內力選擇合適的截面。例如，上弦桿和下弦桿通常采用等截面、不等邊軋制角鋼，而斜腹桿則根據具體情況選擇不同的截面和材料。

節點設計

梯形鋼屋架的節點設計也是設計過程中不可忽視的一部分。需要考慮節點板的尺寸、焊縫的長度和強度等。例如，下弦節點用E50型焊條，所有的焊縫均為側面角焊縫，角焊縫的抗拉和抗壓、抗剪強度設計值為160。需要計算焊縫所受的力，并確保焊縫強度滿足要求。

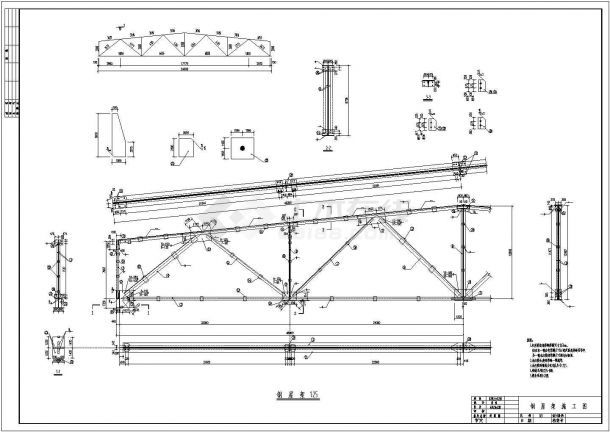

施工圖繪制

完成上述設計計算后，還需要繪制梯形鋼屋架的施工圖。施工圖應包括詳細的桿件、節點和支撐的尺寸和位置，以及材料清單等。這一步驟對于實際施工至關重要，能夠指導施工人員準確地搭建屋架結構。

總結與展望

梯形鋼屋架課程設計是一個綜合性的工程項目，涉及到了結構設計、荷載計算、內力分析、截面選擇、節點設計等多個方面。通過這一課程設計，學生不僅能夠掌握梯形鋼屋架的設計原理和計算方法，還能培養實際操作能力和創新思維，為未來從事相關領域的工作打下堅實的基礎。

以上是對梯形鋼屋架課程設計18跨度的一些基本介紹和要點解析。希望這些信息能夠幫助你更好地理解和完成你的課程設計任務。
