樓板開孔加固是建筑施工中常見的一種技術，旨在提高樓板的承載能力和抗震性能，本文將介紹樓板開孔加固的圖解方法，包括準備工作、開孔位置的選擇、開孔尺寸的設計以及加固材料的選擇和施工步驟，在準備階段，需要對樓板進行詳細的檢查和評估，確保開孔的位置和尺寸符合設計要求，開孔位置的選擇應考慮樓板的受力情況和地震影響，以確保加固效果最佳，開孔尺寸的設計應根據樓板的承載能力和抗震要求來確定，通常采用等效直徑法或等效面積法進行計算，在選擇加固材料時，應選擇與樓板材料相容性好、強度高的材料，如碳纖維布、玻璃纖維布等，施工步驟包括鉆孔、安裝鋼筋網、鋪設碳纖維布等，每一步都需要嚴格按照施工規范進行操作，通過以上步驟，可以有效地提高樓板的承載能力和抗震性能，保障建筑物的安全使用。

樓板開孔加固方法概述

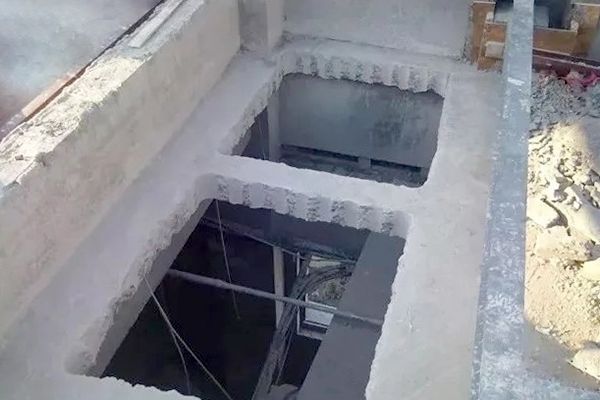

在房屋的使用過程中，由于使用需求可能會對房屋進行改動，其中樓板開孔是一個常見的改造項目。然而，樓板開孔會對結構的整體性和安全性產生影響，因此在開孔后需要進行加固處理以消除安全隱患。以下是幾種樓板開孔加固的方法：

補償配筋加固法

當樓板開孔的尺寸較小，例如洞口寬度$b$b≤300mm或孔洞直徑$D$D≤300mm，且切斷鋼筋數量≤5%時，通?？梢圆蛔魈幚?。但如果$b$b≤1000mm或$D$D≤1000mm，切斷鋼筋數量≤20%，并且開洞后對板的受力影響較小，可以采用補償配筋法。這種方法是在洞口邊緣補設被切斷的鋼筋（Asfy），以恢復樓板的承載力。

粘鋼加固法

對于現澆連續板開洞，如果開洞位置位于板的負彎矩區，可以采用粘鋼作為補償加固。具體做法是將涂抹好粘鋼膠的鋼板粘貼到位，并確保無空鼓現象。粘貼鋼板時，受力較大方向宜粘貼在最外層，受力較小方向鋼板粘貼于里層。需要注意的是，先粘鋼板應于混凝土貼面處開槽，開槽厚度≥鋼板厚度+3mm，以保證先粘鋼板面與樓板地面齊平。

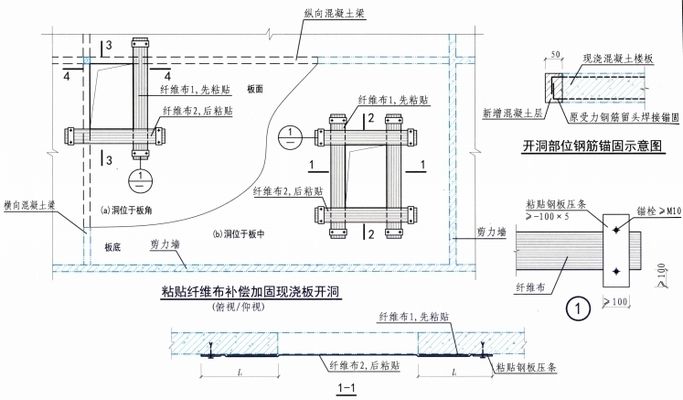

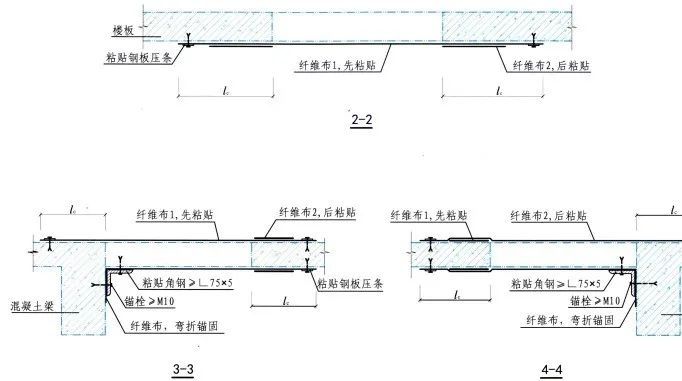

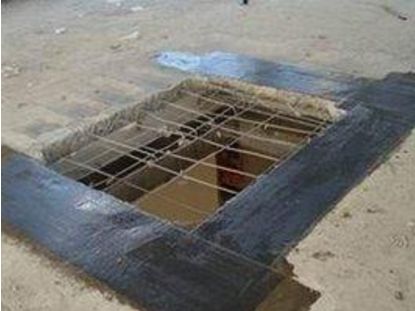

碳纖維加固

與粘鋼加固類似，碳纖維加固也是通過粘接碳纖維布來增強樓板的承載力。當開洞位置位于板的負彎矩區時，采用粘接碳布加固時，也應進行雙面加固。碳布選用規格通常為寬200mm～300mm，質量為200g～300g。補償碳布最大拉力值不得小于截?cái)噤摻畹牡刃Юχ档?.2倍。

增設混凝土邊梁或型鋼梁

當樓板開孔進一步擴大，導致洞口寬度或洞口直徑大于1000mm，或切斷鋼筋數量超過20%時，可能需要增設混凝土邊梁或型鋼梁來改變傳力路徑，減少應力集中對樓板受力產生的不利影響。增設的邊梁需要與原結構框架梁相協調，并確保剪力的有效傳遞。

注意事項

在進行樓板開孔加固時，需要注意以下幾點：

• 開孔時要輕輕操作，避免使用重物，以防洞口邊破裂。
• 必須清除樓板底粉刷層，以便于后續加固工作的進行。
• 在鋼梁與樓板之間打入鋼楔，確保鋼梁與混凝土板貼緊，或者采取其他措施使鋼梁與混凝土板貼緊。

以上方法均需要由專業人員進行評估和實施，以確保房屋的整體結構安全。
