景觀廊架施工圖繪制步驟（景觀廊架施工圖怎么繪制）

葫蘆島鋼結構施工工程07-06769閱讀0評論

景觀廊架施工圖的繪制步驟主要包括以下幾個環節：，1.設計準備階段：需要對景觀廊架的設計需求進行詳細的了解和分析，包括其功能、規模、材料、結構等方面，還需要對現場環境進行考察，了解地形、地貌、氣候等條件，以便為后續的設計提供依據。，2. 初步設計階段：在了解了設計需求和現場條件后，可以進行初步的設計工作，這包括確定廊架的結構形式、尺寸、材料等基本要素，以及確定其與周圍環境的協調關系。，3. 詳細設計階段：在初步設計的基礎上，進行詳細的設計工作，這包括繪制廊架的平面圖、立面圖、剖面圖等圖紙，以及進行結構計算、材料選擇等工作。，4. 施工圖繪制階段：根據詳細設計的結果，繪制出完整的施工圖，這包括繪制廊架的平面圖、立面圖、剖面圖等圖紙，以及標注尺寸、材料、工藝等信息。，在整個過程中，需要遵循相關的設計規范和標準，確保設計的合理性和可行性，還需要考慮到施工的便利性和安全性，以便為施工提供指導。

景觀廊架施工圖繪制步驟

景觀廊架施工圖的繪制是一個細致且系統的過程，涉及到多個步驟和技術要點。以下是根據提供的搜索結果整理的景觀廊架施工圖繪制的主要步驟：

1. 方案理解與深化

首先，需要對景觀廊架的設計方案進行深入理解，明確設計意圖和目標。這一步驟包括對設計概念、理念的把握，以及對功能需求、生態要求、藝術風格等方面的考量。在此基礎上，對方案進行深化和完善，使其更符合實際施工要求。

2. 現場勘查與調研

對施工現場進行實地勘查和調研，了解地形、氣候、文化等實際情況。這些信息對于景觀廊架的定位、尺寸、材料選擇等方面至關重要，為施工圖設計提供依據。

3. 繪制施工圖紙

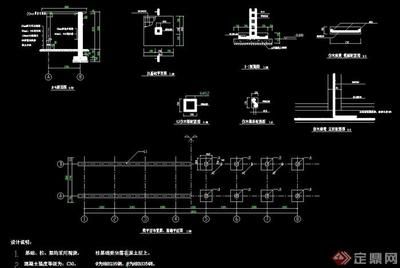

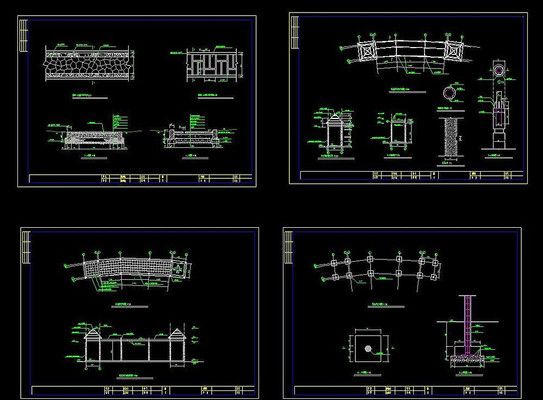

根據方案設計和現場實際情況，繪制詳細的施工圖紙。這包括平面圖、立面圖、剖面圖等，需要準確表達廊架的結構、尺寸、材料和構造細節。在AutoCAD-Tarch8.5等軟件中，可以高效地完成這些圖紙的繪制。
