地面裂痕修補(bǔ)砂漿（修補(bǔ)砂漿的冬季施工注意事項(xiàng)）

湖州鋼結(jié)構(gòu)設(shè)計(jì)公司05-303閱讀0評(píng)論

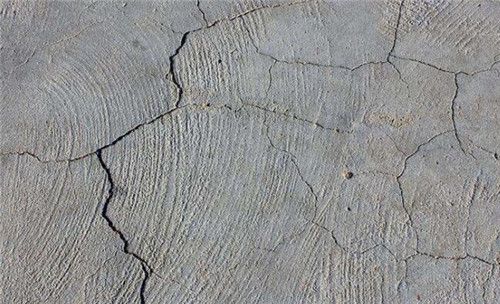

地面裂痕修補(bǔ)砂漿是一種常用的建筑材料，用于修復(fù)混凝土或磚石結(jié)構(gòu)的裂縫，冬季施工時(shí)，由于溫度較低，可能會(huì)影響砂漿的固化速度和質(zhì)量，在冬季進(jìn)行修補(bǔ)砂漿施工時(shí)需要注意以下幾點(diǎn)：，1. 材料選擇：選擇適合低溫環(huán)境的修補(bǔ)砂漿，這類砂漿通常具有更好的耐低溫性能。，2. 施工環(huán)境：盡量在室內(nèi)或溫度較高的環(huán)境中進(jìn)行施工，避免因低溫導(dǎo)致砂漿硬化速度過(guò)慢。，3. 施工溫度：盡量在溫度較高的日子進(jìn)行施工，以加快砂漿的固化速度。，4. 施工時(shí)間：盡量縮短施工時(shí)間，避免砂漿長(zhǎng)時(shí)間暴露在低溫環(huán)境中。，5. 施工方法：采用適當(dāng)?shù)氖┕し椒ǎ鐕娡俊⑼磕ǖ?，以提高砂漿與基材的粘接力。，6. 養(yǎng)護(hù)措施：施工后應(yīng)及時(shí)進(jìn)行養(yǎng)護(hù)，如覆蓋濕布、噴灑養(yǎng)護(hù)劑等，以促進(jìn)砂漿的固化和強(qiáng)度增長(zhǎng)。，7. 監(jiān)測(cè)與調(diào)整：施工過(guò)程中應(yīng)密切監(jiān)測(cè)砂漿的固化情況，如有異常應(yīng)及時(shí)調(diào)整施工方案。

一、地面裂痕修補(bǔ)砂漿的產(chǎn)品信息

（一）適用范圍

地面裂痕修補(bǔ)砂漿可用于多種混凝土結(jié)構(gòu)的修補(bǔ)，例如：

水泥混凝土路面的麻面、空鼓、起皮、起砂、脫殼、裂縫、露筋、掉皮、露石子等問(wèn)題的修補(bǔ)材料，也可用于超薄修補(bǔ)修復(fù)、水泥混凝土表面害修復(fù)。
混凝土結(jié)構(gòu)中破損的構(gòu)件、梁、板、柱、樓梯等部位的修補(bǔ)，還適用于建(構(gòu))筑物使用高強(qiáng)不銹鋼膠線網(wǎng)加固的抹灰找平保護(hù)砂漿，道路、橋梁中混凝土破損部位的修補(bǔ)，機(jī)場(chǎng)跑道、高速公路車道匝道破損部位的修補(bǔ)及搶修，工業(yè)廠房混凝土地坪破損部位的修補(bǔ)及搶修。

（二）性能優(yōu)點(diǎn)

力學(xué)性能
- 抗壓強(qiáng)度較好，如1天可達(dá)15Mpa，1天可達(dá)45Mpa；抗折強(qiáng)度方面，1天為6.5Mpa，1天可達(dá)9.7Mpa，部分產(chǎn)品1天抗壓強(qiáng)度可達(dá)20Mpa。
施工性能
- 施工方便：具有良好的施工和易性能，施工時(shí)無(wú)需振搗，在現(xiàn)場(chǎng)加水?dāng)嚢杓纯墒褂?。例如按?:0.16左右（料:水重量比）先加水后放料，攪拌2 - 3分鐘，不得二次加水，既攪既用，有初試凝固的不能再用，分段施工，分格施工。
- 早強(qiáng)：能較快達(dá)到一定強(qiáng)度，如1天抗壓強(qiáng)度可達(dá)20Mpa，可加快工程進(jìn)度。
- 粘接性能好：如使用混凝土界面處理劑，與新老混凝土的粘接強(qiáng)度大于1.8Mpa。
耐久性
- 抗?jié)B性能強(qiáng)：具有良好的抗?jié)B性能，1.7Mpa抗?jié)B壓水不透水。部分產(chǎn)品50次凍融循環(huán)后強(qiáng)度無(wú)明顯變化，在機(jī)油中浸泡30天后強(qiáng)度提高。
- 可冬季施工：聚合物修補(bǔ)砂漿允許環(huán)境溫度在 - 5℃以上時(shí)，進(jìn)行混凝土結(jié)構(gòu)的裝門面、水平面及頂面的修補(bǔ)室外施工。

二、地面裂痕修補(bǔ)砂漿的施工相關(guān)

（一）施工前準(zhǔn)備

地面處理
- 地面要處理干凈無(wú)浮沙，充分濕潤(rùn)（但不能有明水），強(qiáng)度等級(jí)不低于20兆帕，拉毛處理。混凝土原伸縮縫及開裂的部分需切割保留不修補(bǔ)。
- 對(duì)于地面起砂的用滲透增強(qiáng)劑預(yù)先處理，地面過(guò)于光滑起灰的可拉毛或用滲透增強(qiáng)型硅丙乳液1:3 - 4兌水處理。
確定修補(bǔ)區(qū)域
- 修補(bǔ)處理范圍應(yīng)比實(shí)際破損范圍向外擴(kuò)大100mm，切割或剔鑿出混凝土修補(bǔ)區(qū)域的垂直邊緣，其深度≥5mm，以免修補(bǔ)區(qū)域邊緣薄片化。將修補(bǔ)區(qū)域混凝土基層表面浮塵、油污清理干凈，并剔除疏松部分。還可將清理好的修補(bǔ)區(qū)域內(nèi)混凝土基層進(jìn)行鑿毛處理或用混凝土界面處理劑進(jìn)行界面處理，用氣泵或水將處理過(guò)的修補(bǔ)區(qū)域內(nèi)混凝土基層表面清掃干凈，進(jìn)行下道工序不得有明水存留。

（二）施工過(guò)程

材料調(diào)配
- 按照廠家推薦用水量，將潔凈水注入攪拌設(shè)備，然后加入砂漿粉劑，攪拌均勻。例如采用機(jī)械攪拌2 - 3分鐘即可（人工攪拌應(yīng)在5分鐘以保證攪拌均勻），拌好的砂漿要在一定時(shí)間內(nèi)用完（如氣溫在20℃時(shí)，砂漿拌和后應(yīng)在20分鐘內(nèi)用完），一次拌和量不要太多，拌和地點(diǎn)盡可能靠近修補(bǔ)處，每次拌和完畢后用水沖洗拌和設(shè)備以免砂漿粘接、聚集在設(shè)備上，砂漿拌和好后不要再加水調(diào)和。
涂抹修補(bǔ)
- 將調(diào)配好的修補(bǔ)砂漿填充到所需的部位，并用工具將其抹平。如果是地面裂痕修補(bǔ)，可以用自流平鋸齒摟平，消泡滾筒消泡即可。
- 一次抹灰厚度不宜超過(guò)15 - 20mm，若抹灰層較厚，應(yīng)采用分層多次抹灰的施工方法。由于部分修補(bǔ)砂漿含有多種分子聚合物改性外滲料及膠粉，使拌合好的高強(qiáng)修補(bǔ)砂漿膠粘稠，抹灰時(shí)應(yīng)保持刀光潔。對(duì)于表面需壓光處理的，最外層抹灰應(yīng)拌合略稀，并掌握好時(shí)間，以利用壓光處理，嚴(yán)禁在高強(qiáng)修補(bǔ)砂漿中摻入任何外加劑或外摻料。

（三）施工后養(yǎng)護(hù)

養(yǎng)護(hù)措施
- 1 - 1.5小時(shí)后敷塑料膜，膜上灑水養(yǎng)護(hù)，保持3天以上，保持濕潤(rùn)機(jī)械攪拌，7天后重新切割伸縮縫。在修補(bǔ)過(guò)程嚴(yán)格控制水的用量，機(jī)械攪拌，10 - 20分鐘壓光處理表面，4小時(shí)左右用水養(yǎng)護(hù)或覆蓋塑料膜灑水，24小時(shí)以后可走輕型車輛，36小時(shí)可通重載車輛。
- 夏季施工作業(yè)完畢2 - 4小時(shí)后，應(yīng)及時(shí)澆噴水工噴灑養(yǎng)護(hù)劑或覆蓋濕草袋進(jìn)行養(yǎng)護(hù)，并保持表面濕潤(rùn)2 - 3天。冬季施工工作完畢后，應(yīng)立即覆蓋塑料薄模并加蓋棉被進(jìn)行保溫養(yǎng)護(hù)。
