在工程結構分析中，桿件的受力狀態是判斷其安全性和穩定性的關鍵因素，為了準確確定桿件受拉或受壓的一側，需要對桿件進行詳細的受力分析，這通常涉及以下步驟：，1. 識別桿件的幾何形狀和尺寸，了解其在不同荷載作用下的應力分布情況。，2. 利用材料力學原理，計算桿件在各種荷載（如軸向力、彎矩、剪力等）作用下的應力和變形。，3. 根據應力集中區域和材料的屈服強度，確定桿件可能首先發生破壞的區域。，4. 結合桿件的實際工作條件，如載荷類型、支撐方式、環境因素等，綜合評估桿件的受力情況。，5. 通過比較不同位置的應力值，可以判定哪些部分處于受拉或受壓狀態。，6. 對于復雜的桿件系統，可能需要采用有限元分析方法來更準確地模擬實際受力情況。，正確判斷桿件的受拉或受壓側對于確保結構安全至關重要。

判斷桿件受拉受壓側的方法

判斷桿件哪一側受拉或受壓是材料力學中的一個重要問題。以下是幾種常見的方法：

1.觀察法

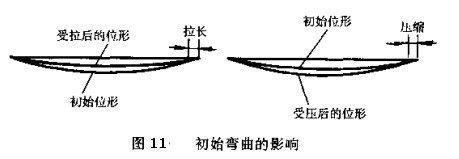

• 變形情況：當桿件受力并發生彎曲時，凸出的一側受拉，凹進的一側受壓。例如，在彎矩作用下，桿件會撓曲，凸的一邊變長是受拉的，而凹的一邊變短是受壓的。

2.力的方向性判斷法

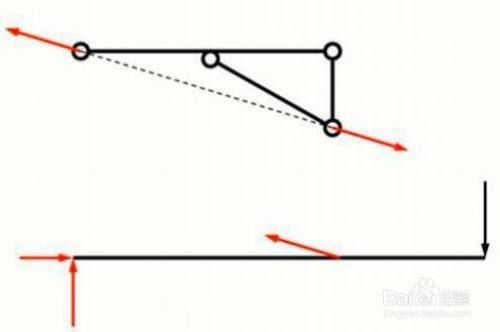

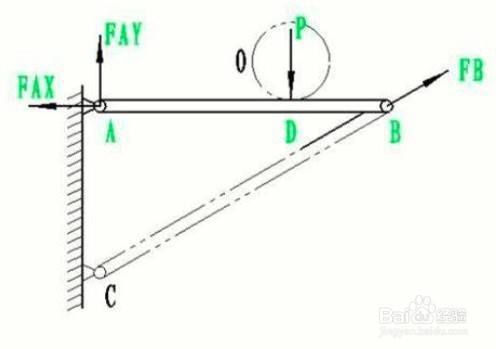

• 力的方向：根據靜力學的相關知識算出桿件端點的受力大小及方向。如果力指向桿外，說明桿件受拉；如果力指向桿內，說明桿件受壓。

3.彎矩圖判斷法

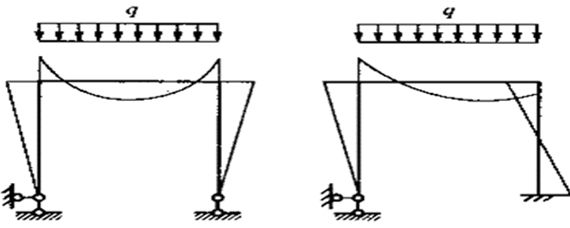

• 彎矩圖：在內力分析時，可以畫出彎矩圖。彎矩圖的正負可以幫助判斷受拉和受壓的區域。通常，荷載向下時，下面受拉為正彎矩，彎矩圖在下面；上側受拉為負彎矩，彎矩圖在上面。

4.截面法

• 截面法：通過假想地將桿件截開，并分析截面上的內力來判斷桿件的受力情況。具體來說，可以假設一個截面，并假設該截面上的內力指向截面外（通常是拉力），然后通過計算來驗證這個假設是否正確。如果計算結果與假設一致，則桿件確實受到拉力；如果不一致，則桿件受到壓力。

5.應力分析

• 應力分布：對桿件進行應力分析時，通常需要借助變形實驗，根據實驗中所觀察到的桿件表面的變形現象，建立一些關于變形的假設，并作出由表及里的推測，以獲得應力在截面上的分布規律。例如，軸向拉伸實驗中，各橫向線仍保持直線，任意兩相鄰橫向線沿軸線發生相對平移，橫向線仍然垂直于縱向線，縱向線仍然保持與桿件的軸線平行。

實際應用示例

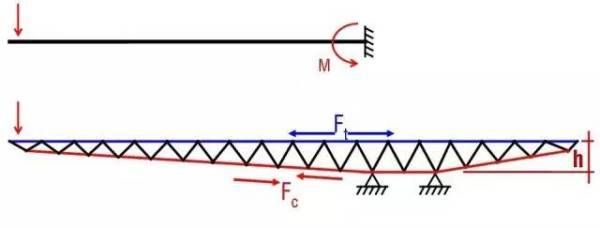

• 梁的受力分析：在實際工程中，梁在荷載作用下通常會下彎。在這種情況下，中性軸以下的部分受拉，以上部分受壓。
• 柱的受力分析：對于柱這種受壓構件，如果存在偏心壓縮問題，凸起面一定是受拉面。

總結

判斷桿件哪一側受拉或受壓需要結合實際情況和理論知識進行綜合分析。常用的判斷方法包括觀察法、力的方向性判斷法、彎矩圖判斷法和截面法。通過這些方法，可以準確地確定桿件的受力情況，從而進行進一步的強度分析和設計。
