隨著建筑技術的發展，新型混凝土梁連接技術在現代建筑工程中扮演著越來越重要的角色，這些技術不僅提高了結構的安全性和耐久性，還優化了施工效率和成本控制，本文將探討新型混凝土梁連接技術的發展趨勢，包括新材料的應用、連接方式的創新以及智能化施工技術的進步，通過分析現有技術的優勢與不足，結合未來發展趨勢，為工程師和設計師提供參考，以推動建筑行業的可持續發展。

一、新增混凝土梁與原混凝土結構構件連接技術

植筋法
- 該方法是在原混凝土結構構件（梁、墻、柱）的基材上鉆孔，注入高強植筋膠，再插入鋼筋，膠固化后將鋼筋與基材粘接為一體。當原混凝土結構構件（梁、墻、柱）的截面寬度不滿足受力鋼筋錨固長度時，新增混凝土梁受力鋼筋需對穿原混凝土結構構件（梁、墻、柱）。但這種方法存在一些缺點，當新增受力鋼筋數量較多時，原混凝土結構構件鉆孔間距難以滿足規范要求；并且新增混凝土梁與原混凝土結構構件之間存在施工縫，梁端截面抗剪強度難以滿足受力要求。

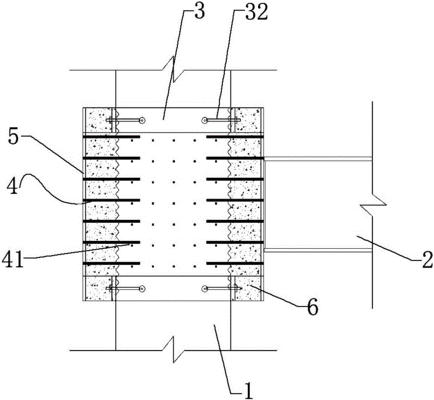

采用鋼牛腿、端板以及對拉螺桿連接
- 這種連接結構包括原混凝土結構構件、新增混凝土梁、端板以及鋼牛腿。原混凝土結構構件與新增混凝土梁呈90度角設置，兩塊端板對稱設置在原混凝土結構構件兩側，通過若干根對拉螺桿相連接且對拉螺桿穿過原混凝土結構構件，鋼牛腿與端板固定連接，鋼牛腿上下翼緣與新增混凝土梁內部的頂面和底面的縱向受力鋼筋相固定連接，且鋼牛腿通過混凝土澆筑在新增混凝土梁內部。對拉螺桿可沿新混凝土梁截面高度方向均勻布置，避免了原混凝土結構構件中鉆孔過于密集的問題，且螺桿數量可根據梁端截面受剪要求予以確定，彌補了現有植筋方案新老混凝土界面處抗剪性能不足的缺陷。鋼牛腿可采用工字型鋼，鋼牛腿通過焊接與端板相連接，對拉螺桿與端板之間采用穿孔塞焊或者螺栓連接，鋼牛腿上下翼緣與新增混凝土梁內部的頂面和底面的縱向受力鋼筋通過焊接連接。新增混凝土梁上方還可澆筑新增混凝土板。

二、新增樓板與原有梁連接技術

傳統的新增樓板與原有梁加固處理時，會遇到新舊混凝土的結合問題，結合力包括機械咬合力（約占結合力的一半以上）、膠結力（由水泥的膠凝性能產生）、摩擦力（與構件的受力狀態有關，當承受拉力時，不能產生摩擦力）。如果措施不當、重視不夠等，其結合處往往會出現裂縫、滲漏、強度不足等質量問題。針對新增樓板與原有梁柱間強度不足的問題，有相關的專利技術可參考，但未取得專利權人授權前，僅供技術研究參考不得用于商業用途。

三、預制構件連接技術（與新增構件和原有構件連接相關）

定義與分類
- 預制構件連接技術是在建筑領域，將預先制作好的建筑構件通過特定的連接方法固定在一起的技術，連接方式包括剛性連接、半剛性連接以及柔性連接等。
常見連接方式及特點
- 螺栓連接
  - 這是一種傳統的連接方式，通過螺栓與孔之間的擠壓作用實現構件間的連接。優點是連接強度高，能夠承受較大的載荷，且密封性能良好，可以防止水分和其他有害物質侵入構件內部。缺點是受拉剪應力影響較大，對孔位精度要求較高，并且需要占用一定的空間，可能會影響構件的整體尺寸和外觀，對螺栓和螺母的材質和加工質量要求也較高，否則可能導致連接失效。
- 焊接連接
  - 通過高溫加熱使金屬局部熔化并冷卻后形成永久性連接。具有很高的強度和剛度，適用于承受重載的結構連接。其優點還有連接強度高、密封性好、耐腐蝕性強等，并且不需要使用額外的連接件，可以減少構件的重量和成本。然而，焊接過程需要較高的技術和設備支持，施工難度較大，焊接過程中產生的熱量可能對周?chē)牧袭a(chǎn)生熱影響區，影響材料的性能。
- 鉚接連接
  - 將鉚釘穿過兩個被連接件的孔，然后通過敲擊鉚釘使其變形，從而實現兩個構件間的緊密連接。具有較好的密封性和耐腐蝕性，適用于承受動載的結構連接，連接強度高、耐久性好、抗沖擊性強等，不需要使用額外的連接件，可以減少構件的重量和成本。但鉚接過程需要專用的設備和工具，勞動強度較大，鉚釘?shù)牟牧线x擇和尺寸設計對連接性能有重要影響，且鉚接過程中可能會對構件造成損傷，影響構件的性能和壽命。
- 膠結連接
  - 使用高性能的粘結劑將兩個或多個構件固定在一起。優點是連接強度適中、密封性好、耐腐蝕性強等，不會破壞構件的表面，可以保持構件的美觀。缺點是耐久性和抗震性能較差，不適合用于承受較大載荷的結構，膠粘劑的選用和施工質量對膠結連接的效果影響較大，需要嚴格控制。

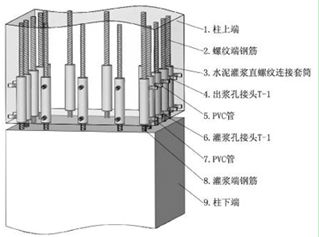

- 套筒灌漿連接
  - 廣泛應用于預制混凝土構件的連接方法，將預制構件的預留鋼筋插入現場澆筑的混凝土中的套筒內，并通過灌漿料填充套筒與鋼筋之間的空隙來實現連接。不過其施工過程較為復雜，且對灌漿料的性能和施工質量要求較高。
