本文介紹了房建鋼筋圖紙符號大全圖解，包括了鋼筋圖紙符號的標準規范查詢，在房建工程中，鋼筋是不可或缺的組成部分，其圖紙符號的準確理解和應用對于施工質量和安全至關重要，本文通過圖解的形式，詳細解釋了各種鋼筋符號的含義、尺寸和位置，以及如何在實際施工中正確使用這些符號，還提供了一些常見的鋼筋符號錯誤示例，幫助讀者避免在實際工作中出現類似的錯誤，本文旨在為房建鋼筋圖紙的制作者和施工人員提供一個全面、實用的參考工具，以便于他們更好地理解和應用鋼筋圖紙符號，確保工程質量和安全。

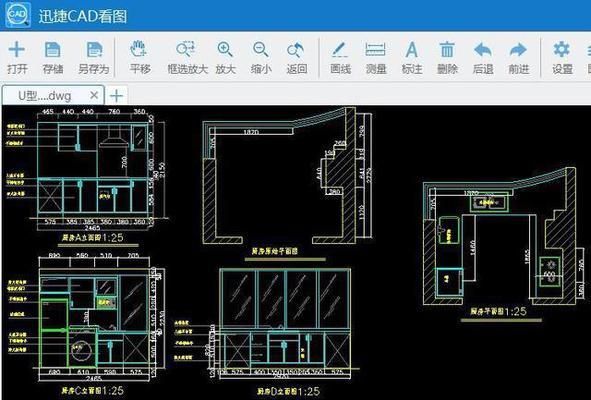

房建鋼筋圖紙符號大全圖解

梁的表示方法

在房建鋼筋圖紙中，梁的表示方法包括梁上主筋和梁下部筋的表示。例如，3Ф22;3Ф20表示上部鋼筋為3Ф22，下部鋼筋為3Ф20。此外，還有梁上部鋼筋表示方法，如2Ф20表示兩根Ф20的鋼筋，通長布置，用于雙支箍。梁腰中鋼筋表示方法，如G2Ф12表示梁兩側的構造鋼筋，每側一根Ф12。梁下部鋼筋表示方法，如4Ф25表示只有一排主筋（即受力筋），4Ф25全部伸入支座內。

箍筋的表示方法

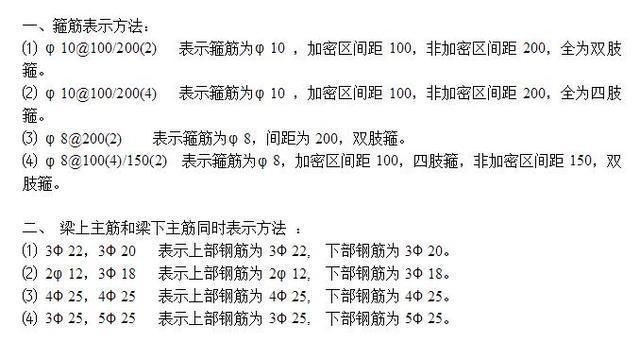

箍筋的表示方法包括多種情況，例如Ф10@100/200(2)表示箍筋為Ф10，加密區間為100，非加密區間為200，全為雙支箍。Ф10@100/200(4)表示箍筋為Ф10，加密區間為100，非加密區間為200，全為四支箍。Ф8@100(4)/150(2)表示箍筋為Ф8，加密區間為100，且全部用于四肢箍，非加密區間為200，且全部用于雙支箍。

鋼筋符號的其他表示

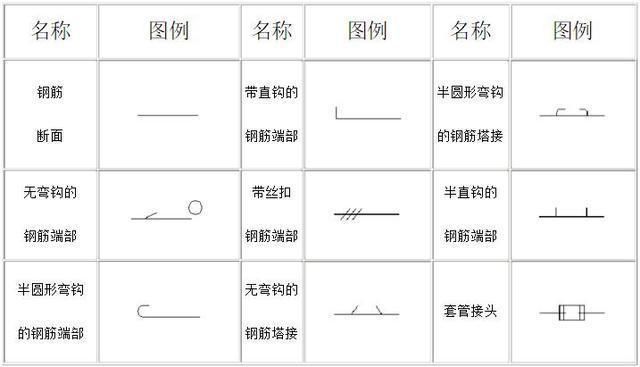

鋼筋符號還包括鋼筋型號、數量、位置、彎曲方向、粘結長度等信息。例如，鋼筋型號中，D表示直徑，H表示高度，L表示長度，B表示寬度。鋼筋數量在相應的位置上畫出橫向或縱向的線，并標明鋼筋的數量和直徑。粘結長度用一段帶箭頭的線表示鋼筋與混凝土的粘結長度。

結語

以上就是房建鋼筋圖紙符號的一些基本表示方法。需要注意的是，不同的圖紙可能會有一些細微的差別，因此在實際操作中，應嚴格按照圖紙上的標注來進行。
