屋架垂直支撐圖片(屋架垂直支撐施工要點)
屋架垂直支撐是建筑施工中的關鍵部分,其施工要點包括:確保屋架的垂直度和水平度符合設計要求,這通常通過使用激光水平儀和垂直儀進行測量,屋架的安裝應穩固可靠,避免因振動或荷載導致變形或損壞,屋架與基礎的連接必須牢固,以防止由于地基不均勻沉降引起的結構問題,在施工過程中,還需注意材料的選擇和加工質量,確保所有部件都符合規格要求,施工人員需要嚴格遵守安全操作規程,確保施工過程的安全。
屋架垂直支撐圖片
屋架垂直支撐是屋頂結構中的重要組成部分,用于確保屋架的穩定性,抵抗各種荷載作用,如風荷載、雪荷載等。以下是關于屋架垂直支撐的相關信息和圖片描述。
屋架垂直支撐的作用
屋架垂直支撐的主要作用是保證屋架的整體穩定性和抗傾斜能力。在鋼結構廠房中,垂直支撐能夠?qū)⑵矫娼Y(jié)構聯結成整體空間結構,增強鋼結構廠房的整體穩定和空間剛度。特別是在有吊車的廠房中,柱間支撐分上部和下部兩種,分別位于吊車梁上部和下部,用以承受作用在山墻上的風力并保證廠房上部的縱向剛度,以及承受上部支排傳來的力和吊車梁傳來的吊車縱向制動力,并把它們傳至基礎。
屋架垂直支撐的類型

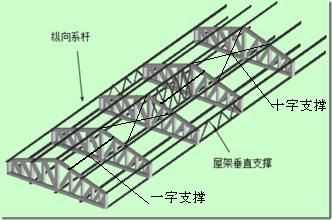

屋架垂直支撐通常包括上弦橫向水平支撐、下弦橫向水平支撐、縱向水平支撐、垂直支撐及系桿等。這些支撐共同作用,確保屋架在各種荷載作用下的穩定性。例如,上弦橫向水平支撐和下弦橫向水平支撐能夠增強整體剛度,保證屋架上弦或盡面梁上冀緣的側向穩定,并將山墻抗風柱傳來的風力傳遞到縱向排架柱。
屋架垂直支撐的圖片描述
雖然我無法直接提供圖片,但根據搜索結果,您可以參考以下描述來想象屋架垂直支撐的結構:
上弦橫向水平支撐:這是一道設置在屋架上弦平面的支撐,通常在伸縮縫區段內兩端各設一道。它的作用是增強屋架的整體剛度,并保證屋架上弦的側向穩定。
下弦橫向水平支撐:這是一道設置在屋架下弦的支撐,當屋架下弦設有掛吊車或其他設備產生水平力時,或者當抗風柱與屋架下弦連接,抗風柱風力傳至下弦時,能夠保證水平力或風力傳至排架柱。
縱向水平支撐:這是一道設置在屋架下弦平面靠近支座端部節間的支撐,保證橫向水平力的縱向分布,增強排架的空間工作,提高廠房剛度。

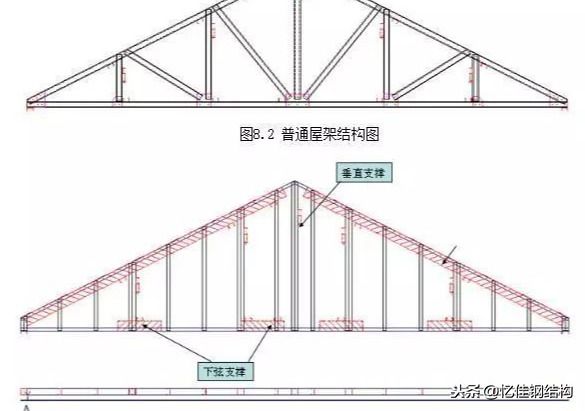

垂直支撐:這是一道設置在屋架垂直平面的支撐,通常在伸縮縫兩端第一或第二柱間內,于屋架支座處設置,用以防止在吊車工作時(或有其他振動時)屋架下弦的側向移動。
以上描述可以幫助您更好地理解屋架垂直支撐的設計和功能。如果您需要具體的圖片,建議您訪問相關的建筑結構網站或咨詢專業的建筑師和工程師。
