建筑加固圖紙是建筑行業專業人員在進行建筑物結構維修或增強時必須使用的藍圖，這些圖紙?jiān)敿?xì)描述了建筑物的結構布局、材料使用、以及加固方法，對于初學者來說，自學建筑加固圖紙需要掌握一些基礎知識和技能，了解建筑結構的基本原理是必要的，包括梁、柱、墻等基本構件的構造和功能，熟悉常見的建筑材料及其性能，如鋼筋混凝土、木材等，學習基本的繪圖技巧也是基礎，包括尺寸標注、符號表示和比例尺的使用，了解相關的國家和地方的建筑規范和標準也是非常重要的，通過學習和實踐，可以逐步建立起自己的建筑加固圖紙知識體系，為將來的工作打下堅實的基礎。

一、了解建筑加固圖紙的基礎

• 熟悉建筑加固相關知識
  • 首先要知道建筑加固的常見方法，例如粘鋼加固法，它是通過結構膠粘劑，將鋼板粘貼到混凝土/砌體結構構件，并用錨栓進行錨固，適用于受彎、受拉、受剪構件，能充分利用原構件的承載力，提高構件的承載能力，且施工簡便、可靠，基本不增加構件自重、不影響構件外形等特點。
• 掌握基本制圖知識
  • 對于建筑加固圖紙，一些基本的制圖知識是必要的。比如三面投影圖的特性，其中包括不全面性（每個投影圖只能反映物體兩個方向的尺寸，如立面圖反映長度和高度、平面圖反映長度和寬度、側面圖反映高度和寬度）和“三等關系”（長對正等）。

二、學習識圖步驟

1. 查看設計總說明
   • 從設計總說明的開頭可以判斷是否為加固項目，接著看工程概況了解項目的基本情況，如層數等。再查看設計總說明里材料說明部分，了解鋼筋、鋼材的要求以及粘結材料要求等。此外，還有施工工藝以及其他要求（如梁加固施工前卸掉荷載等）都要查看清楚。
2. 解讀專項設計說明

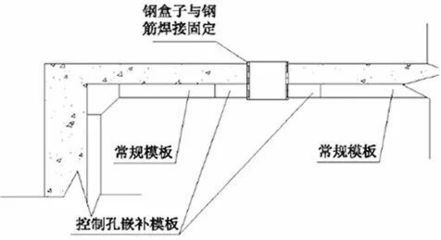

   • 專項加固方法的表示方法可能和鋼筋平法類似，需一項項查看。這里會有圖例的一些說明，包括中間綴板的間距、加密區的說明、角鋼的規格型號、鋼材的寬度和厚度說明，以及相應的加固件的規格型號等。還可結合節點詳圖進行理解，例如梁的U型鋼加固有加密區和非加密區的相關情況等。

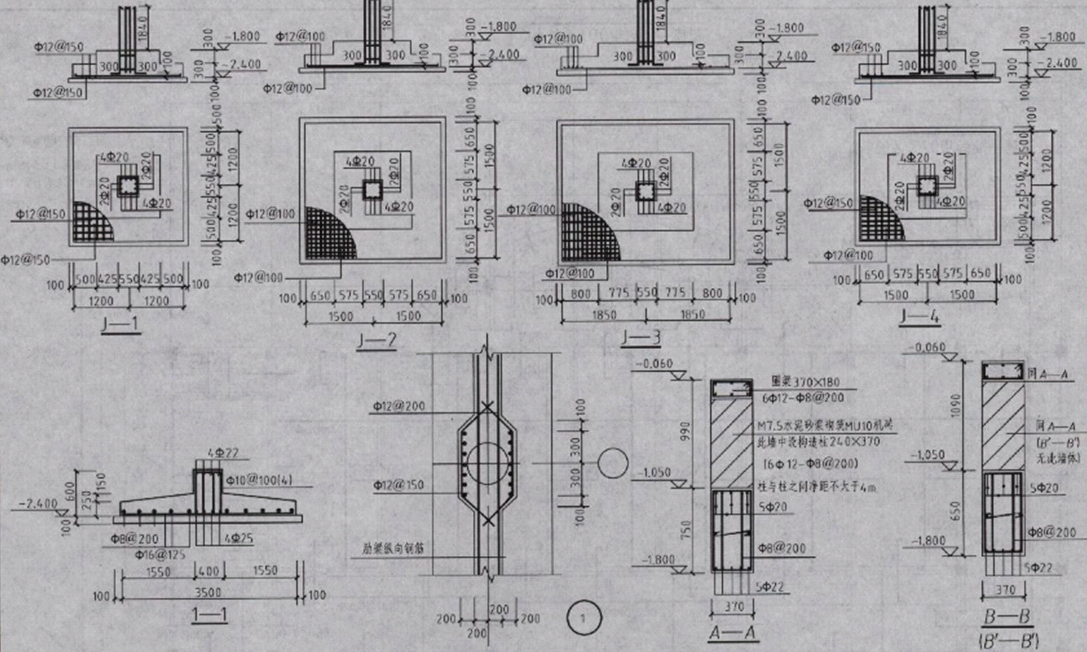

3. 分析平面圖

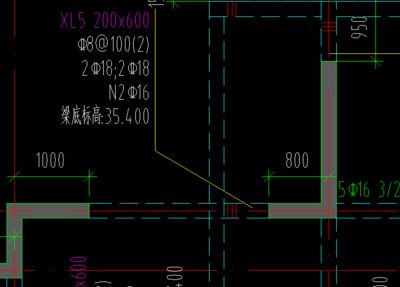

   • 在看平面圖時，要明確標注的含義。比如在框架梁加固圖中，要分清不同標注所對應的加固做法，像LBG的做法中，兩根柱子中間的梁如果有標注，那三跨梁都要加固，采用特定寬度和厚度的U型鋼板，梁頂面支座處采用特定規格的鋼板加固等。對于次梁也要注意其與主梁的關系（以主梁為支座的梁為次梁）以及相應的加固標注含義等。

三、學習資源與輔助方法

• 參考相關教材與課程
  • 可以學習建筑工程施工圖紙入門知識相關的教材或者課程。例如云堯?qū)W院有圍繞實例教學的課程，內容涵蓋建筑、結構、室內給排水及電氣各專業施工圖的識讀，結合實際工作經驗講解施工圖紙的識讀技巧，適合有建筑及裝飾行業相關工作經歷但沒系統學習基礎知識的人員、準備從事相關工作但不會識圖的人員以及建筑相關專業在校學生或剛畢業缺乏實際工作經驗的人員等。
• 記錄疑問并求解
  • 在學習識圖過程中，如果遇到不明白的問題，如梁底和梁頂鋼材的厚度、寬度等信息圖紙未標明的情況，要用本子記下來，向設計人員詢問或者再仔細從圖紙中尋找答案。
