屋架的中央豎桿通常與垂直支撐相連，這種設計不僅增強了結構的整體穩定性，還有助于分散荷載，在建筑中，屋架與垂直支撐的連接技術是確保結構安全的關鍵因素之一，通過采用合適的連接方式，如焊接、螺栓連接或鉚接等，可以有效地將屋架與垂直支撐緊密結合，從而保證整個結構的穩固性，對屋架結構穩定性的分析方法也是評估其安全性的重要手段，通過對屋架的幾何參數、材料特性以及荷載分布等因素的綜合分析，可以預測和評估屋架在不同工況下的穩定性表現，為工程設計提供科學依據。

一、屋架中央豎桿與垂直支撐相連的結構形式

• 截面形式：屋架的中央豎桿常和垂直支撐相連時，一般做成十字形截面。
• 計算長度：其計算長度為0.9L。

二、垂直支撐相關概念

• 定義：垂直支撐是指垂直于地面和屋架的支撐，與屋架的中央豎桿相連，是屋蓋支撐系統的重要組成部分。屋蓋支撐系統還包括上弦橫向水平支撐、下弦橫向水平支撐、下弦縱向水平支撐和系桿等。
• 作用：
  • 在鋼屋架設計中，垂直支撐的主要作用是保證屋蓋結構的空間穩定性，協助屋架承擔豎向荷載、減小鋼屋架的撓度、承受吊車橫向水平荷載等也是其作用的一部分，但主要是保證空間穩定性。
  • 垂直支撐及水平系桿主要是保證屋架上弦桿的側向穩定和縮短屋架下弦桿平面外的計算長度。屋架端部的垂直支撐，承受由屋架橫向支撐傳來的水平風力或縱向地震水平力；中部的垂直支撐主要是保證安裝時屋架位置的正確性。

三、屋架與垂直支撐整體結構的相關要點

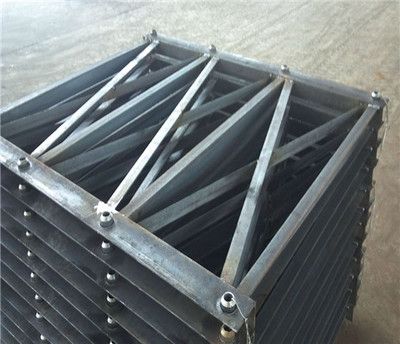

• 在屋蓋支撐體系中的位置關系：垂直支撐位于上、下弦橫向水平支撐同一開間內，形成一個跨長為屋架間距的平行弦桁架。它的上、下弦桿分別為上、下弦橫向水平支撐的豎桿，它的端豎桿就是屋架的豎桿(或斜腹桿)。垂直支撐中央腹桿的形式由支撐桁架的高跨比決定，一般常采用W形或雙節間交叉斜桿等形式。腹桿截面可采用單角鋼或雙角鋼T形截面。
• 設置要求：在沿廠房縱向每間隔4 - 6個屋架應設置垂直支撐，以保證屋架安裝時的穩定性。
