包鋼加固節點加固的正確做法(上海市金山區包鋼加固中梁柱節點加固中梁柱節點處理)
在包鋼加固節點加固中,正確的處理方法對于確保結構的整體性和穩定性至關重要,特別是在上海市金山區進行包鋼加固時,梁柱節點的處理需要特別關注,應確保包鋼與原結構混凝土之間的連接牢固,這通常通過預埋螺栓或焊接來實現,考慮到包鋼的耐腐蝕性,應對包鋼表面進行防腐處理,如涂刷防銹漆或采用其他防腐材料,還需定期檢查包鋼與原結構的連接情況,及時發現并解決可能出現的松動或腐蝕問題,在進行包鋼加固時,還應注意控制施工質量,避免因施工不當導致結構性能下降,在上海市金山區進行包鋼加固時,正確處理梁柱節點是保證加固效果的關鍵。

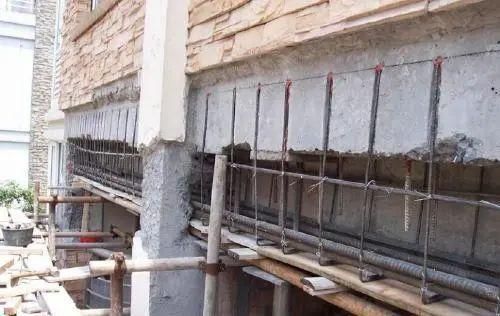

梁柱節點加固的正確做法

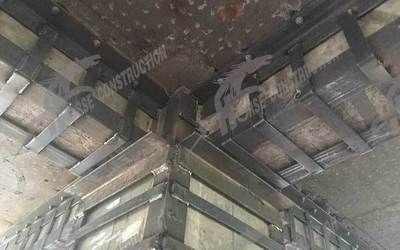

- 中節點加固
- 為避免梁底鋼筋屈服,采用螺栓錨固鋼板在梁底的加固方法,同時用鋼釘將鋼板與柱子相連。這種加固方式能夠改變節點的破壞區域,增加極限荷載(如可增加20%),提高剛度(10% - 20%)。
- 邊節點加固
- 加固目的為將塑性鉸區域固定在梁中,同時增加對節點的側向約束。主要將鋼板布置在柱的上下端,可使極限荷載增大33%,初始剛度增大12%,構件的耗能能力大大提高。
- 柱的加固(柱遇梁時)
- 對于中柱、角柱、邊柱、壁柱遇梁的加固方式,節點處需用穿梁螺旋鋼筋,連接兩根角鋼做加強處理,柱頂需要用角鋼來連接錨固。

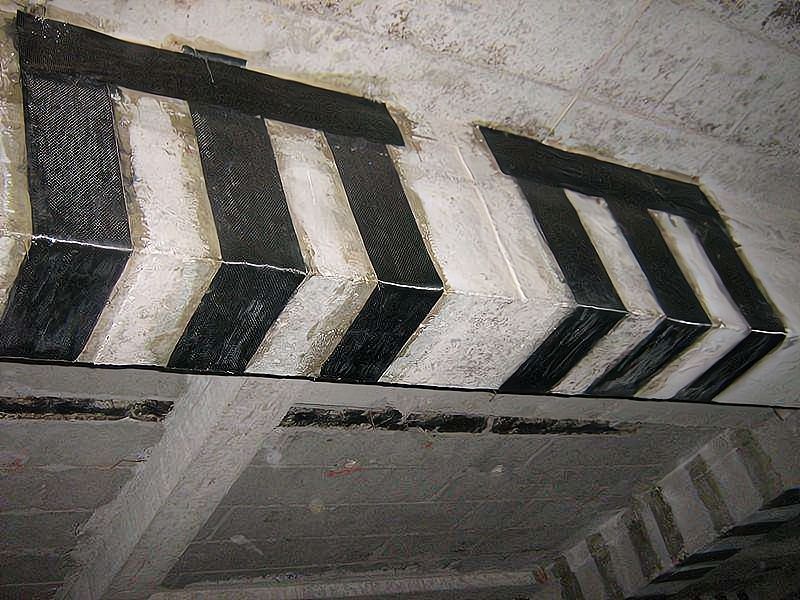

- 梁的加固(梁遇柱時)
- 當中框架梁、邊框架梁遇柱加固時,錨固方式有穿孔螺栓錨固和型鋼箍錨固。梁上的包鋼在節點處需進行錨固,可采用螺栓穿過柱的方式進行錨固連接;如遇柱的寬度較大難以穿孔及現場不允許的情況,可采用角鋼錨固到柱上(角鋼錨固角鋼的方式連接),實際加固中亦可用化學錨栓代替穿孔螺栓。
柱包鋼加固節點相關做法
- 表面處理
- 清除舊混凝土粘貼表面上的浮塵、塵土、油漬、污垢,若表面有蜂窩、裂縫,應進行修補,打磨后露出混凝土本體,最后將浮塵用壓縮空氣吹凈;對鋼材的粘結面須進行除銹打磨處理。
- 制作拼接
- 按設計對原結構混凝土的加固制作進行拼裝。
- 安灌漿嘴
- 在拼裝后的制作上安置灌漿嘴和排氣口。
- 封縫
- 在拼裝后的制作周?chē)每旄赡z封縫。
- 密封檢查
- 在拼裝的制作完全密封后,用壓縮空氣從灌漿嘴輸入,進行密封檢查。
- 配置膠料
- 按照灌注膠產品說明配置膠料,然后倒入壓力灌漿機容器內。
- 壓力灌注
- 用壓力灌漿機將膠料從制作的進膠口注入,排氣孔溢膠后逐一予以封堵,直至制作充滿膠料。
- 封口
- 制件內的壓力灌注膠完成灌注后,對進膠口進行封堵。
- 檢查
- 制件內的灌注膠固化后,檢查制件內各部位灌注膠的密實程度,對局部不密實處進行補充灌注。

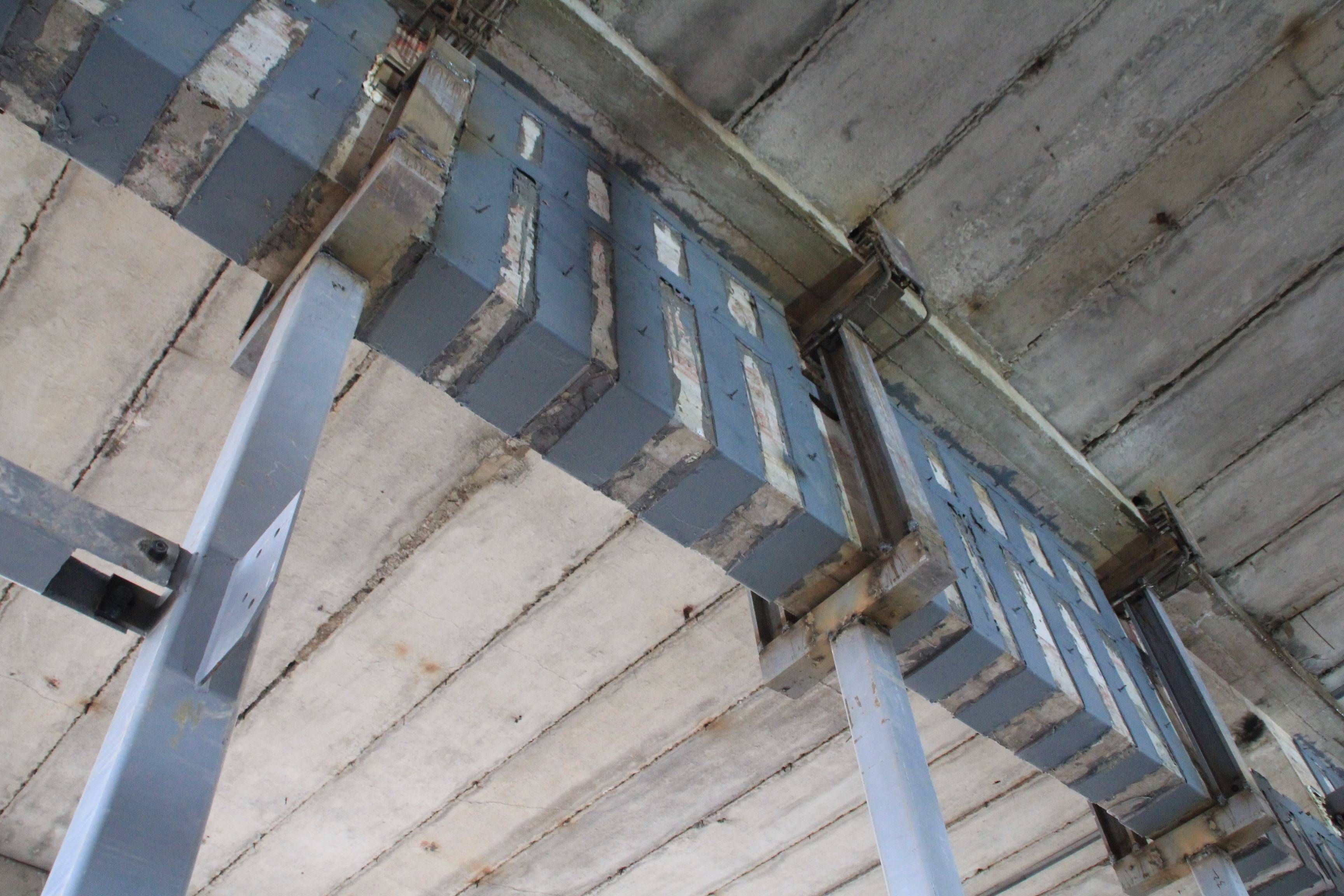

包鋼加固施工流程中的節點相關操作
- 打磨鋼板
- 對要使用的鋼板進行打磨處理,直至表面出現金屬光澤,以確保鋼板的表面足夠粗糙,便于后續灌注膠的粘結。
- 處理混凝土表面
- 對加固部位的混凝土表面進行打磨和糙化處理,以增加鋼板和混凝土之間的粘結力,確保表面清潔、平整,有利于鋼板的粘結和固定。
- 鋼材組裝焊接
- 根據設計要求,將鋼板進行組裝和焊接,焊接時要確保焊縫牢固,焊接質量符合相關標準和規范要求。
- 安裝注膠管
- 在設計好的位置和間距處安裝注膠管,用于后續的膠注工序,注膠管的安裝要準確無誤,確保注膠過程順暢進行。
- 封縫處理
- 使用環氧砂漿將鋼板邊緣和混凝土表面的縫隙進行封嚴,避免膠液滲漏和鋼板脫落。
- 配制灌注膠
- 按照比例配制好灌注膠,確保膠液的質量和濃度符合要求,因?yàn)槟z液的質量直接影響加固效果,所以配制過程務必規范進行。
- 注膠
- 使用壓力灌注機將膠液注入到預留的注膠管中,確保膠液充分填滿鋼板與混凝土之間的空隙,注膠過程中要保持膠液的流暢,避免氣泡和空隙。
- 固化養護
- 待膠液注滿后,進行固化養護,確保膠液充分固化,固化時間根據膠液性質和溫度而定,一般為24小時以上。
- 驗收和防護處理
- 待加固完成后,進行驗收工作,確保加固效果符合設計要求,最后對加固部位進行表面防護處理,增加其耐久性。
