屋面鋼筋錨固長度圖集提供了一種計算屋面鋼筋錨固長度的方法，該方法基于鋼筋的規格和屋面結構的特性，通過一系列計算公式來確定鋼筋的準確長度，這些公式考慮了鋼筋直徑、混凝土強度等級、屋面坡度以及鋼筋的布置方式等多種因素，以確保鋼筋在屋面上的穩固性和耐久性。，屋面鋼筋錨固長度圖集不僅適用于新建建筑，也適用于舊建筑的改造工程，它為建筑師、結構工程師和施工人員提供了一個實用的工具，幫助他們確保屋面結構的安全和穩定，通過遵循這些計算公式，可以有效地避免因鋼筋錨固不當而導致的建筑安全問題。

屋面鋼筋錨固長度圖集概述

屋面鋼筋錨固長度是指鋼筋在混凝土中伸入的長度，以確保結構的安全性和穩定性。錨固長度的計算涉及到多個因素，包括鋼筋的類型、直徑、混凝土的強度以及是否需要考慮抗震設防等。在實際施工中，通常會參考相關的圖集和規范來確定具體的錨固長度。

計算公式

鋼筋錨固長度的基本計算公式為：Lab = a × (Fy ÷ Ft) × d，其中Lab代表基本錨固長度，a為鋼筋外形系數，F(xiàn)y為鋼筋抗拉強度，F(xiàn)t為混凝土強度，d為鋼筋直徑。在實際應用中，還需要根據具體情況對這個基本錨固長度進行修正，例如考慮抗震設防的要求、鋼筋的直徑大小等因素。

圖集規定

《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖22G101-1》（以下簡稱平法）提供了受拉鋼筋基本錨固長度表、抗震設計時受拉鋼筋基本錨固長度表、受拉鋼筋錨固長度表、受拉鋼筋抗震錨固長度表四個表格。這些表格規定了以系數乘以鋼筋直徑得到鋼筋錨固長度的方法，這種方法簡單可行，得到了設計院的認可，施工下料和質量檢查都很方便。

實際應用

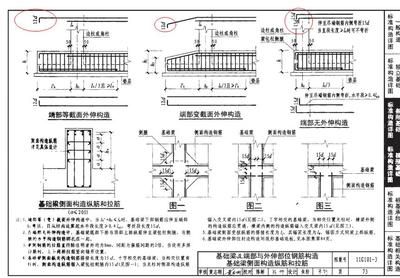

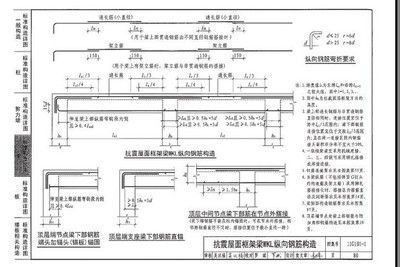

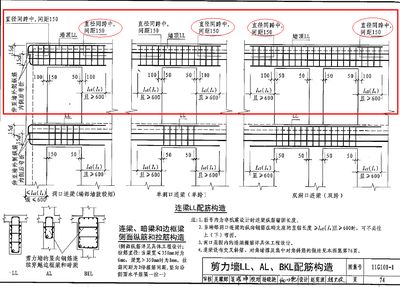

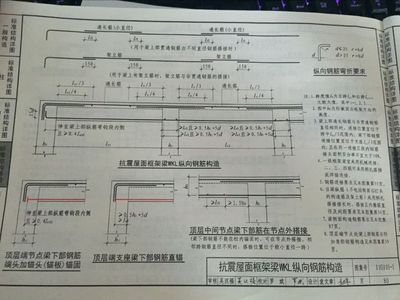

在實際應用中，屋面框架梁上部鋼筋的錨固長度通常是普通梁筋錨固長度的1.7倍。對于屋面框架梁，和普通樓層框架梁的上部鋼筋錨固長度是一樣的，不同的是屋面框架梁在角部會增加角部附加鋼筋。上部鋼筋的錨固長度為，水平段長度不小于0.4倍的labE，且伸至柱外側縱筋內側，彎曲后直段長度不小于15d。

結論

綜上所述，屋面鋼筋錨固長度的確定需要綜合考慮多種因素，并參考相關的圖集和規范。在實際操作中，應嚴格按照設計要求和施工規范來進行，以確保建筑物的安全和質量。
