多層多道焊在特殊材料上的應用（多層單道焊接、多層單道焊接以及應用解析）
多層多道焊接技術在特殊材料上的運用具有顯著優勢，它通過增加焊接層數和路徑來提升焊接的強度、耐久性和可靠性，這種焊接方法特別適用于那些需要高機械性能或極端環境條件下的應用，如航空航天、汽車制造和海洋工程等。，多層單道焊接技術能夠?qū)崿F(xiàn)更均勻的熱量分布和更高的熱輸入，從而增強焊縫的熔合質量，多層焊接可以有效減少熱影響區，降低材料的變形和應力集中，提高整體結構的穩定性。，對于特殊材料如高強度鋼、鈦合金和復合材料，多層多道焊接提供了一種有效的解決方案，以適應這些材料對焊接工藝的特殊要求，這種焊接方法不僅提高了焊接接頭的力學性能，還增強了其在惡劣環境下的耐用性和抗疲勞性。，多層多道焊接技術為特殊材料提供了一種高效、可靠的連接方式，使其能夠在極端條件下保持高性能和穩定性能。
多層多道焊在特殊材料上的應用
簡介
多層多道焊是一種常見的焊接技術，它涉及到在焊接過程中進行多次焊接，每次焊接都增加一層焊道。這種技術在焊接特殊材料時尤為重要，因?yàn)樗軌蛱岣吆缚p的質量，特別是在提高焊縫金屬的塑性和韌性方面。
提高焊縫質量
多層多道焊的一個顯著優點是能夠提高焊縫金屬的質量，尤其是塑性和韌性。這是因?yàn)楹髮樱ǖ溃┖缚p對前層（道）焊縫具有熱處理的作用，相當于對前層（道）焊縫進行了一次正火處理，從而改善了二次組織。
減小熱輸入和控制變形
多層多道焊還能夠減小熱輸入和控制焊接變形，這對于焊接大厚壁結構尤其重要。相比于單層焊，多層多道焊可以在減小熱輸入的同時，降低產生缺陷的概率。
防止熱裂紋
選擇合適的焊接參數，適當提高焊縫成形系數，采用多層多道焊法，能防止熱裂紋的產生。
結論
綜上所述，多層多道焊在特殊材料上的應用主要體現在提高焊縫質量、減小熱輸入和控制變形、防止熱裂紋等方面。這些優點使得多層多道焊成為一種非常重要的焊接技術，尤其適用于焊接那些對焊接質量要求較高的特殊材料。
多層多道焊在鋁合金中的應用
多層多道焊技術的最新研究進展
多層多道焊與單層焊比較優勢
特殊材料焊接質量檢測方法
單層單道焊、多層單道焊以及多層多道焊接應用解析
單層單道焊、多層單道焊以及多層多道焊接應用解析 焊腳尺寸超過8mm，則選擇多層焊接。 也就是說:原則上，對于CO2氣體保護焊接來說，每道焊縫的焊腳尺寸大概在4-6mm。 對于焊條電弧焊接來說，每道焊縫的焊腳尺寸大概在4-8mm。 多層焊接又分為多層單道焊接和多層多道焊接。 多層焊接 注意，多層焊接時，第二道焊縫覆蓋第一道焊縫時，要考慮熔深和前道焊縫熔化因素，比如焊條電弧焊焊接完成后，第二道焊縫控制在6-8mm，第一道焊縫焊腳實際減小2mm，最終兩道焊縫的焊腳尺寸正常在10-12mm。 根據每道焊縫焊腳尺寸，就可以理解后面的多層多道焊接時需要的層數和道數。 本次重點介紹焊條電弧焊接時，單層單道焊接，多層單道焊接以及多層多道焊接如何應用和操作要求。 前面說過，對于焊條電弧焊接，焊角尺寸小于8mm時，通常采用單層單道焊接，但是從操作手法上又分為兩種情況: 1)焊腳尺寸小于5mm的焊縫。 焊腳尺寸小于5mm時，采用直線形運條法和短弧進行焊接，焊接速度要均勻。 焊條角度與水平板成45°，與焊接方向成65°~80°的夾角。 焊條角度過小會造成根部熔深不足;角度過大，熔渣容易跑到前面造成夾渣。 這樣不但便于操作，而且熔深較大，焊縫外表也美觀。 2)焊腳尺寸在5~8mm的焊縫。 焊腳尺寸在5~8mm時，需要采用斜圓圈形或反鋸齒形運條法進行焊接，但運條速度不同，具體方法: 8mm焊縫運條方法 如圖所示，a點至b點運條速度要稍慢些，以保證熔化金屬與水平板很好熔合。 b點至c點的運條速度要稍快些，以防止熔化金屬下淌。 當從b點運條到c點時，在c點要稍作停留，以保證熔化金屬與垂直板很好熔合，并且還能避免產生咬邊現象。 b點至d點的運條速度與a點至b點一樣要稍慢些。 d點至e點與b點至c點相同，e點與c點相同，要稍作停留。 整個運條過程就是不斷重復上述過程，同時在整個運條過程中，都應采用短弧焊接，這樣所得的焊縫才能寬窄一致、高低平整，不產生咬邊、夾渣、下垂等缺陷。 二、多層單道焊接(多層、每一層一道焊縫) 焊條電弧焊時，當焊腳尺寸在8~10mm時，通常采用兩層兩道的焊法。先焊接一層，然后焊接第二層。 焊接第一層時，采用3~4mm直徑的焊條，焊接電流稍大些，以獲得較大的熔深。 采用直線形運條法，在收尾時應把弧坑填滿或略高些，首先焊接一道焊腳尺寸為5mm左右的焊縫。 這樣在焊接第二次收尾時，不會因焊縫溫度增高而產生弧坑過低的現象。 焊接第二層時，可采用4mm直徑的焊條，焊接電流不宜過大，電流過大會產生咬邊現象。 用斜圓圈形或反鋸齒形運條法施焊，具體運條方法與單層焊相同。 三、采用多層多道焊(多層、每層多道焊接) 焊條電弧焊時，當焊接焊腳尺寸大于10mm的焊縫時，實際生產中都采用多層多道焊。 如果采用多層單道焊接，由于焊縫表面較寬，坡度較大，熔化金屬容易下垂，給操作帶來一定的困難。 焊腳尺寸為10~12mm時，兩層三道來完成。 焊第一層(第一道)時，可采用較小直徑的焊條及較大焊接電流，用直線形運條法，收尾與多層焊的第一層相同。 焊完后將熔渣清除干凈。 焊接第二道焊縫時，應覆蓋不小于第一層焊縫的2/3，焊條與水平板的角度要稍大些，一般為45°~55°，使熔化金屬與水平板很好熔合。 焊條與焊接方向的夾角仍為65°~80°，用斜圓圈形或反鋸齒形運條。 焊接時應注意熔化金屬與水平板要很好熔合。 焊條與水平板的角度為40°~45°，角度太大易產生焊腳下偏現象，一般采用直線形運條法，焊接速度要均勻，不宜太慢，因?yàn)樗俣嚷巳菀桩a(chǎn)生焊瘤，使焊縫成形不美觀。 注意:當?shù)诙篮缚p覆蓋第一層大于2/3時，在焊接第三道時可采用直線往復運條法，以避免第三道焊縫過高。 如果第二道覆蓋第一道太少時，第三道焊接時可采用斜圓圈運條法，運條時在垂直板上要稍作停留，以防止咬邊，這樣就能彌補由于第二道覆蓋過少而產生的焊腳下偏現象。 前面講過，焊條電弧焊焊接完成后，每層焊縫的厚度基本在4-6mm左右，所以，焊腳尺寸越大，焊接層數、道數就越多。 最終的焊腳尺寸要靠層數和道數以及每道的焊腳尺寸大小共同確定。 注意:焊接出來焊縫的最好是近似等腰三角形。 多層多道焊接焊縫排布 通過以上我們對焊條電弧焊的幾種焊接方式:單層單道焊接、多層單道焊接、多層多道焊接應用場景和焊接手法有了一定的了解。 多層多道不僅是為了方便焊接保證尺寸，同時也是減小熱輸入和控制焊接變形的一個主要手段之一，實際應用非常廣泛。 0條評論 更多仰角焊全網頂級視頻教學全程超清熔池仰角焊全網頂級視頻教學全程超清熔池。 1)在焊接第二層的...板對接3G位置焊接原來這么難，幸虧有這技巧根據立焊的特點，焊接時焊條角度應向下傾斜60°~80°，電弧指向熔池中心，焊接電流應較小，以控制熔池溫度。
多層焊接的特點-20231210.docx
多層焊Ⅰ、幾個概念:1、單道焊:只熔敷一條焊道完成整條焊縫所進行的焊接。 2、多道焊:由兩條以上焊道完成整條焊縫所進行的焊接。 3、多層焊:熔敷兩個以上焊層完成整條焊縫所進行的焊接。 多層焊包括多層單道焊和多層多道焊，一層焊縫可以由假設干道焊道組成，如果坡口角度小，熔敷一道就可以是一層，坡口角度較大，熔敷兩道及以上焊道才能組成一層焊縫，就是多道焊.Ⅱ、多層多道焊的特點多層多道焊對改善焊接性能有著特殊作用，它不僅由于焊接線能量小可以改善焊接接頭的性能，而且由于后焊焊道對前一焊道及其熱影響區進行再加熱，使加熱區組織和性能發生相變重結晶，形成細小的等軸晶，使塑性和韌性得到改善。 多層多道焊可以提高焊縫金屬的質量，特別是塑性，這是因?yàn)楹髮?道)焊縫對前層(道)焊縫具有熱處理的作用，相當于對前層(道)焊縫進行了一次正火處理，因而改善了二次組織。 對最后一道焊縫，可在其焊縫上再施焊一條退火焊道。 有的工廠，當焊接接頭的彎曲試樣試驗不合格時，采取改變?cè)瓉?lái)的焊接工藝參數的措施，將單層焊縫改成多層焊縫，用小電流進行快速施焊，對提高彎曲試樣的試驗合格率(塑性指標)有一定效果。 應當指出，多層多道焊對提高手弧焊的質量效果較好。 埋弧焊時，由于每層焊道厚度可達6~10mm，但次一層焊縫的熱作用只達3~mm，所以熱處理效果較差。 Ⅲ、與單層焊相比其優點多層焊的優點是可以焊接大厚壁結構，較之相同情形下采用單層焊，還可以減小熱輸入量，減小變形，降低產生缺陷的概率。 軸對稱有限元模型一、軸對稱問題的定義如果物體的幾何形狀、約束情況及所受的外力都對稱于空間某一根軸〔如Z軸〕，那么通過該軸的任何平面都是物體的對稱面，物體內的所有應力、應變和位移都關于該軸對稱，這類問題稱為軸對稱問題。 軸對稱問題的力學模型軸對稱問題的力學模型幾點說明:1、軸對稱結構體可以看成由任意一個縱向剖面繞著縱軸旋轉一周而形成。 此旋轉軸即為對稱軸，縱向剖面稱為子午面。 2、對于軸對稱問題，采用圓柱坐標較為方便。 3、以彈性體的軸對稱為z軸，其約束及外載荷也都對稱于z軸，因此彈性體內各點的各項應力分量、應變分量和位移分量都與環向左邊θ無關，只是徑向坐標r和軸向坐標z的函數。 二、根本變量和根本方程微元體及其應力分量:四個應力分量四個應變分量幾何方程:物理方程:或記為:三、具有對稱性結構的分析一、分析特征一般對稱性有點對稱、軸對稱、鏡像對稱、周期對稱等，通常作為有限單元法模型化處理的模型有軸對稱模型、對稱模型、反對稱模型，周期性對稱模型。 在有限單元法分析時，對具有對稱性的變形，能利用對稱性來制成模型。
焊條電弧焊多層多道焊時有利于提高焊縫金屬的塑性和韌性。
焊條電弧焊多層多道焊時有利于提高焊縫金屬的塑性和韌性。這是一個關于電弧塑性焊工理論知識考試的相關問題，下面我們來看答案是什么，焊條電弧焊多層多道焊時有利于提高焊縫金屬的塑性和韌性。A、正確B、錯誤正確答案:A 焊條電弧焊多層多道焊時有利于提高焊縫金屬的塑性和韌性。
多層多道
1.采煤機電控箱體、掘進機履帶架、電機箱體，液壓支架頂梁采用低合金高強鋼制作，鋼板厚度20~100mm。 由于結構件采用的鋼板厚度大，焊接坡口深、焊縫填充量大，造成結構件焊接后產生2015年09期多層多道焊中厚板焊接結構件單道焊中厚板液壓支架頂梁;; 2.多層多道埋弧焊應用領域廣泛，但是由于焊接參數較多，焊接工藝的制定和參數優化較為困難。 首先給出了底層焊(打底焊)、填充焊和蓋面焊的焊接參數設定和優化的基本原則，然后設計了相應的參數設2012年08期多層多道埋弧焊;;工藝參數;; 3.針對傳統大厚板手工電弧焊和半自動焊工藝復雜、焊接效率低下、質量穩定性差等問題提出大厚板焊接的新方法:雙機器人雙面熔化極活性氣體保護焊(MAG)，打底焊采用雙機器人雙面MAG錯位焊接2015年03期雙面雙弧焊;;路徑規劃;;視覺識別;; 4.多層多道焊可以提高焊縫金屬的質量，特別是塑性，這是因?yàn)楹髮?道)焊縫對前層(道)焊縫具有熱處理的作用，相當于對前層(道焊縫)進行了一次正火處理，因而改善了二次組織。 對最后一道2008年09期焊縫金屬多層多道焊;; 5.以汽輪機焊接轉子為研究對象，建立多層多道氬弧焊工藝的二維軸對稱有限元模型，采用雙橢球體熱源模型，利用生死單元技術及Dflux熱源移動子程序?qū)附庸に囘^(guò)程進行數值模擬，分析溫度場與應;;數值模擬;;應力場;;溫度場;; 6.面向機器人多層多道焊接軌跡人工示教編程效率低、難度大的問題，為了提高焊接質量與效率，基于OpenCASCADE建模引擎，開發多層多道焊機器人離線編程軟件，從工件模型中提取焊縫信息，;;OpenCASCADE建模引擎;;離線編程;; 7.采用中部槽等離子弧焊專用設備修復中部槽中板，選用熔覆電流190A、送粉速率46g/min和掃描速度30cm/min進行單道修復層的制備和多層多道修復層的制備，并使用金相顯微鏡2019年10期等離子;;中部槽;;弧焊;;多層多道;; 8.采用多層多道埋弧焊工藝制備的CrMoV低合金鋼焊縫金屬在經焊后熱處理后，室溫沖擊韌性波動較大。 該文利用光學顯微鏡和掃描電鏡對焊縫金屬及裂紋擴展路徑進行觀察和分析，并利用掃描電鏡對沖2021年11期多層多道焊;;沖擊韌性;;裂紋起裂;;碳化物;; 9.采用有限元分析方法對附加超聲沖擊下電弧增材制造2219鋁合金的過程進行數值模擬，并研究了其應力場變化以及工件變形情況的變化.結果表明，附加超聲沖擊能使多層多道沉積過程中沉積件邊緣處;; 2219鋁合金;;;;。
選擇合適的焊接參數,適當提高焊縫成形系數,采用多層多道焊法,能...
選擇合適的焊接參數，適當提高焊縫成形系數，采用多層多道焊法，能防止熱裂紋的產生。 更多選擇合適的焊接參數，適當提高焊縫成形系數，采用多層多道焊法，能防止熱裂紋的產生。相關考題。 考題在多層多道焊時，應先焊下面焊縫，依次向上焊接。()。 考題在多層多道焊時，應先焊下面焊縫，依次向上焊接。A對B錯。 考題多層多道焊有利于提高焊縫金屬的力學性能。 考題焊接過程中，采用多層焊或多層多道焊的目的是()A、減小每層焊道的厚度B、改善焊接接頭熱輸入C、改善焊縫金屬二次結晶組織D、改善焊接接頭的力學性能 考題當焊接厚板時，必須采用多層焊或多層多道焊。 考題埋弧自焊焊接時，厚板的焊接通常選用多層焊或多層多道焊。 考題埋弧焊中，產生夾渣的原因可能是()A、多層多道焊時，層間清渣不干凈B、多層多道焊時，焊絲位置不當C、多層多道焊時，坡口不合適D、多層多道焊時，焊劑潮濕 考題焊接相同厚度的鋼板，采用多層焊可以有效提高焊縫金屬的性能。 考題關于氣電立焊的說法不正確的有()。 A、只能焊接低碳鋼B、利用氣體保護和電弧加熱C、焊縫一次成形，不用多道多層D、可不開坡口焊接厚板，效率高，成本低。 考題奧氏體不銹鋼焊接時防止熱裂紋的措施有()。 A、嚴格限制焊縫中硫、磷、碳的質量分?jǐn)?shù)B、選用雙粗組織的焊條C、選用堿性焊條和焊劑D、適當增大焊縫開關系數E、采用小線能量，多層多道焊F、填滿弧坑。 考題手工電弧焊多層多道焊有利于提高焊縫的塑性和韌性。 考題防止產生夾渣的主要措施之一是()，使焊縫具有合適的成形系數，熔池金屬凝固速度不要過快，有利于熔渣的浮出。 A、選擇快速焊接B、選擇合適的焊接工藝參數C、選擇小坡口角度D、選擇小的焊接電流。 考題焊條電弧焊時，采用多層多道焊、小電流快速不擺動焊法時，由于線能量小，焊接熱影響區小，焊縫和過熱區晶粒較細，塑性和韌性得到改善。 考題在多層焊或多層多道焊時，若在層間焊接清理不干凈或運條不當時，則焊縫容易產生()。 A、氣孔B、夾渣C、咬邊D、冷裂紋。 考題二氧化碳?xì)怏w保護焊防止燒穿的措施有()A、選擇合適焊接參數B、采用短弧焊接C、提高操作技能D、焊絲可作適當?shù)闹本€往復運動E、保證焊件的裝配質量 考題焊條電弧焊時，采用多層多道焊，有利于提高焊縫金屬的塑性和韌性。 考題在多層多道焊縫焊接時，層間溫度與焊前預熱的作用不同。 考題對汽缸采用熱焊補焊時，為降低焊縫收縮應力采取多層多道焊接，并連續進行跟蹤錘擊和跟蹤回火。 考題在中厚板零件的焊接過程中，焊縫往往采用多層焊或多層多道焊完成。 考題中厚板焊接必須采用多層焊和多層多道焊。 考題中厚板焊接采用多層焊和多層多道焊有利于提高焊接接頭的()。 考題判斷題多層多道焊的第一層焊縫，應選擇較大的焊接電流。A對B錯。 考題判斷題在中厚板零件的焊接過程中，焊縫往往采用多層焊或多層多道焊完成。A對B錯。 考題判斷題在多層多道焊時，應先焊下面焊縫，依次向上焊接。A對B錯。 考題判斷題焊條電弧焊采用多層多道焊時，有利于提高焊縫金屬的塑性和韌性。A對B錯。 考題多選題焊接過程中，采用多層焊或多層多道焊的目的是()A減小每層焊道的厚度B改善焊接接頭熱輸入C改善焊縫金屬二次結晶組織D改善焊接接頭的力學性能
激光焊縫跟蹤在多層多道焊接中的應用

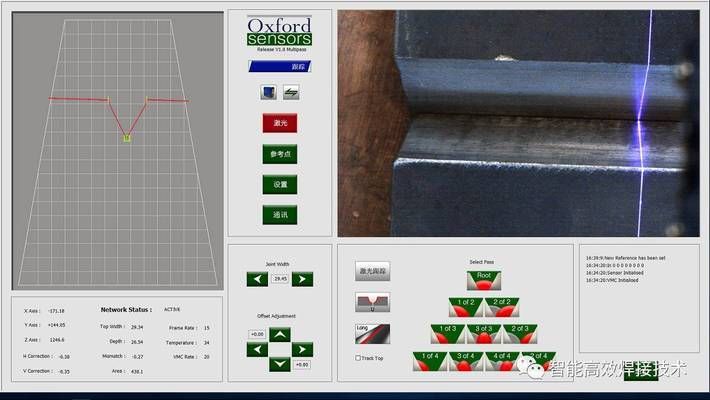

激光焊縫跟蹤在多層多道焊接中的應用 在中厚板的焊接中，多層多道焊是常用的焊接方法之一。 例如在船舶制造領域，我國造船焊接工作量十分巨大，焊接自動化程度低、焊接質量不穩定和生產效率低。 目前中厚板多層多道焊的主要問題是:隨著焊接層數的增加，坡口實際情況與預計的狀態相差越來越大，而目前的焊接機器人無法對這種變化及時做出反饋。 當焊接進行到一定程度時，預先設定的焊接工藝和焊接軌跡就不再適應當前工件的實際焊接狀態，導致焊接無法繼續進行。 除此之外在中厚板焊接過程中，工件焊縫的實際位置可能產生較大偏差，焊接過程熱變形較大等也會對焊縫位置產生影響。 oxfordsensors公司開發了多層多道焊接激光焊縫跟蹤及檢測系統，采用大景深激光視覺傳感器，實現: 1.焊接過程中的焊縫跟蹤; 2.多層多道自動排列焊道; 3.焊道自動切換，包括焊槍的左右和高低; 4.更多定制的功能。

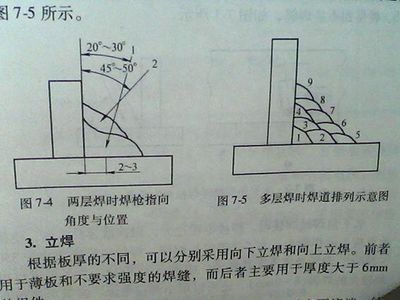

多層多道焊的特點及焊接手法第一層采用較大的焊接電流，二保焊焊槍與垂直板夾角減小并指向偏離根部23，如圖74，此時得不到等腳焊道，第二層焊道焊接電流應減小，焊槍指向第一道的凹坑處，并采用左焊法，兩層焊適合用于焊腳尺寸為812，要求焊腳更大時
牛!我國成功突破高強高韌鈦合金材料特殊焊接工藝,又一世界第一
一萬多米的海水下面，水壓超過110兆帕，相當于你的背上有2000頭非洲象。 最終，國產新型鈦合金材料登場了，既能承受海底的強大壓強，又有出色的耐蝕性。 但是問題來了，"奮斗者"號載人艙由2個半球焊接而成，因其焊接位置類似地球赤道，被稱為赤道縫焊接。 在研制過程中，由于載人艙赤道縫的焊接難題，一度讓"奮斗者"號項目面臨擱淺。 最終，中國船舶集團七二五所科研人員解決了這一難題，成功突破高強高韌鈦合金材料特殊焊接工藝，世界上首次應用此類技術一次性成功完成載人艙赤道縫焊接，為"奮斗者"號提供了堅強保障。 這種焊接技術，世界上沒有任何可供參考的先例，為保證項目成功，當時"奮斗者"號項目共準備5個半球:1個用于試驗，另外4個組成2個整球。 2018年底，承擔1號球殼赤道縫焊接任務的單位遭遇始料未及的困難，七二五所臨危受命，承擔起2號球殼的赤道縫焊接任務。 面臨嚴峻的形勢和僅剩的2個半球，意味著這次焊接只許成功，不許失敗。 經過科研人員數百次的試驗，終于在2019年6月17日23點30分，七二五所一次性完成"奮斗者"號的載人艙赤道縫焊接。 世界第一，為我們了不起的科研工作者點贊! 說起來容易做起來難，下面我們就來看看科研人員是如何解決焊接難題的。 據中國船舶集團七二五所高級工程師、"奮斗者"號載人艙項目焊接技術負責人劉希林介紹:"根據我們前期的試驗研究，唯一能采用的方法，國際上沒有人做過，真正焊接的時候是否會出問題，這個不好說，決定采用這種方法的時候，壓力還是非常大的，心里其實剛開始的時候還是沒有譜的。 后來我們是經過了幾個階段吧，第一階段我們是試板級的焊接，第二階段就是焊了一個小的模型球，最后一個階段我們把工程化的1:1的試驗樣機焊完了。 每一個階段我們的把握不斷提升。 " 最后的正式焊接開始了:各系統準備就緒，啟動焊接…… 終于成功了，又一項世界第一。 據中國船舶集團七二五所高級工程師、"奮斗者"號載人艙項目執行負責人呂逸帆介紹:"我們立足于挑戰世界巔峰，就是踐行深潛精神，勇攀高峰，我們要當世界第一，站在這個角度，我們就要把這個赤道縫焊接技術給突破。 在鈦合金領域來說，這個突破不單是對我們的載人艙，還有我們艦船用的特殊材料，對其它高強鈦合金材料，乃至整個鈦合金行業，甚至對于一些原來我們認為不能焊的，像鎳基高溫合金等等，這種技術都可以推廣應用。 而不單是我們赤道縫的焊接，包括我們整個載艙的創新點，在各方面也是世界第一的。 整個載人潛水器從各種性能指標上來講，也是世界第一的。 " 注意上面加黑的文字，赤道縫焊接技術的突破，未來的應用前景廣闊啊! 說了這么多，那么我國成功突破的高強高韌鈦合金材料特殊焊接工藝，究竟依靠什么設備來完成的呢 注意上圖箭頭所指之處，它就是大功率真空電子束焊機。 至于大功率，肯定就是應對高強高韌鈦合金材料特殊焊接的需要了。
多層多道焊用于中厚板焊接變形控制研究
施工技術·148·多層多道焊用于中厚板焊接變形控制研究孫晶飛上海船廠船舶有限公司上海0164摘要:對于大型結構件來說，由于中厚板具有結構復雜、焊道層數多等特性，所以在焊接的過程中極其容易發生變形問題。 多層多道焊的運用可以在一定程度上對中厚板焊接變形問題進行控制，并且還可以提高中厚板的焊接質量，因此本文圍繞多層多道焊在中厚板焊接中的應用展開研究，具體分析了對于焊接變形問題的控制與優化。 關鍵詞:多層多道焊中厚板焊接變形中圖分類號:TD4...。 多層多道焊用于中厚板焊接變形控制研究 內容提示:施工技術·148·多層多道焊用于中厚板焊接變形控制研究孫晶飛上海船廠船舶有限公司，上海202164摘要:對于大型結構件來說，由于中厚板具有結構復雜、焊道層數多等特性，所以在焊接的過程中極其容易發生變形問題。 變形問題的發生會在很大程度上影響中厚板的使用，因此對焊接變形問題進行控制具有重要的意義。 施工技術·148·多層多道焊用于中厚板焊接變形控制研究孫晶飛上海船廠船舶有限公司，上海202164摘要:對于大型結構件來說，由于中厚板具有結構復雜、焊道層數多等特性，所以在焊接的過程中極其容易發生變形問題。 關鍵詞:多層多道焊中厚板焊接變形中圖分類號:TD40文獻標識碼:A文章編號:1671-5659(2017)12-0148-01中厚板焊接是工程機械領域的一個核心技術工藝。 焊接質量的好壞不僅影響后序機加工、裝配的精度、工件的使用性能，還影響工程機械產品的使用壽命和可靠性。 因此，工程機械制造領域中，應用了多種方法來保證焊縫質量，且會在焊后對焊縫進行全面檢測。 由于結構件體積龐大，焊接工藝繁雜多變，焊接過程控制困難，目前常用的焊縫質量保證手段往往既費時又費力。 隨著焊接數值模擬技術日新月異，多層多道焊在工程機械領域的應用成為必然趨勢。 在實際模擬中厚板多層多道焊，前處理工程巨大，后處理計算量大，因此，現階段對多層多道焊進行優化，可以在很大程度上控制中厚板的焊接變形問題。 1中厚板焊縫結構分析1.1結構形式對焊接變形的影響接頭形式為U型坡口焊縫.焊縫上表面開口寬度六十毫米.深度一百毫米.從焊縫坡口的深度和寬度可以看到焊縫金屬的填充量相當大。 如果采用多層單道焊.在三米長的縱向焊縫完成以后產生的彎曲變形量達到十五毫米。 而電控箱的上表面要求為平面，這樣需采用銑加工的方法完成，增加大量的銑削加工工時。 另外，采用多層單道焊也使焊接質量下降。 所以，在中厚板焊接中.一般采用多層多道焊的方法。 1.2試樣結構形式的確定對于中厚板焊縫的結構而言，其試樣結構形式的確立主要包括四個方面:第一，U型坡15多層多道焊和多層單道焊試件;第二，U型坡U多層多道焊和多層單道焊試件制作;第三，T型接頭V型坡口多層多道焊和多層單道焊試件制作;第四，T型接頭V型坡口多層多道焊和多層單道焊試樣。 其中U型坡U多層多道焊和多層單道焊試件制作要注意，下料:三種試樣均采用數控火焰切割機切割外形，其中，U型坡口采用銑床加工，其余坡口采用半自動坡口切割機加工，修磨坡口表面至金屬光澤。 組對:為了保證U型坡口在焊接時剛性一致，需在試樣下方焊接兩個60X60的方鋼.焊腳長十毫米。 焊接:檢查組對間隙，清理焊接區域雜質，按照焊接工藝指導書規定的工藝參數進行焊接。 而T型接頭V型坡口多層多道焊和多層單道焊試件制作要注意，下料:三種試樣均采用數控火焰切割機切割外形，坡口采用半自動坡口切割機加工，修磨坡口表面至金屬光澤。 組對:為了保證V型坡口在焊接時剛性一致，在試樣的立板與地板之間焊接兩個三角形筋板.焊腳長十毫米。 焊接:檢查來料，清理焊接區域雜質，按照焊接工藝指導書規定的工藝參數進行焊接。 2焊接變形比較2.1TT型接頭VV型坡口多層多道焊和多層單道焊變形比較T型接頭V型坡口多層多道焊和多層單道焊變形比較，要注意:一，T型接頭V型坡口多層單道焊薄板的橫向彎曲變形為200毫米一177毫米=23毫米;二，T型接頭V型坡口多層多道焊薄板的橫向彎曲變形為199毫一179.5毫米=19.5毫米，T型接頭V型坡口多層多道焊和多層單道焊比較，焊接變形降低了18%。 計算如下:(23一19.5)/19.5X100%=18%2.2對接接頭UU型坡口多層多道焊與多層單道焊變形比較對接接頭U型坡口多層多道焊與多層單道焊變形比較主要包括兩點:對接接頭U型坡口多層單道焊和多層多道焊與對接接頭U坡口多層單道焊與多層多道焊變形對比。 U坡口多層多道焊和多層單道焊比較，焊接變形降低了50%。 計算如下:(12—6)/12X100%=50%3焊接變形分析根據焊接變形試驗的結果來看，多層多道焊比多層單道焊變形小。 焊縫高度越大.多層多道焊比多層單道焊變形小的越多。
焊道
1.采用高氮奧氏體鋼與316L不銹鋼絲材，對高氮奧氏體不銹鋼熔覆焊道、單道多層、單層多道表面成形特性進行分析，篩選適宜的工藝參數。 通過控制兩種材料焊道尺寸，獲得最適用于成形異材交織結構2020年01期交織結構;;高氮奧氏體不銹鋼;;成形特性;;幾何尺寸;;匹配誤差法;; 2.針對不同的寬高比焊道所對應的搭接率進行研究，通過采用二項式擬合得出焊道寬高比與搭接率的變化規律并找出對應的最佳搭接率。 4.冷金屬過渡(CMT)技術是鋁合金電弧填絲增材的一種新型工藝方法。 通過中心復合設計試驗方案，基于響應面法建立了以CMT模式(CMT、CMT-P、CMT-ADV、CMT-PADV)為類;;尺寸預測;;冷金屬過渡;; 5.回火焊道焊接技術是一種修復技術，通過后續焊道的熱循環對前焊道形成的熱影響區或焊縫金屬進行回火，從而免除焊后熱處理。 結合國內外同行對回火焊道焊接技術的理論研究和實踐應用，在介紹其基本2019年02期回火焊道;;焊接修復;;;; 6.在智能制造與精密焊接過程中，結合焊道區的多種視覺信息進行綜合決策，充分利用不同視覺特征信息間的冗余性和互補性準確識別焊道軌跡位置，以實時補償實際焊接軌跡與機器示教軌跡間的偏移;; 7.為了避免耗時長、費用高的焊后熱處理或整體更換筒節，針對鉻鉬鋼焦炭塔內壁環焊縫的裂紋和錐段內壁腐蝕缺陷，提出采用回火焊道焊接技術對內壁缺陷部位進行修復。 結果表明，嚴格按照經評定合格的2018年05期鉻鉬鋼;;焦炭塔;;損傷;; 8.焊接殘余應力三維數值計算效率低下。
不銹鋼多層多道焊接頭組織研究.docx
不銹鋼多層多道焊接頭組織研究.docx 1/29 1.該資料是網友上傳的，本站提供全文預覽，預覽什么樣，下載就什么樣。 2.下載該文檔所得收入歸上傳者、原創者。 3.下載的文檔，不會出現我們的網址水印。 不銹鋼多層多道焊接頭組織研究 畢業設計說明書(論文)中文摘要不銹鋼多層多道焊接頭組織探討本文以2205雙相不銹鋼為焊接材料，E2209焊條為填充材料，采納焊條電弧焊方法實施多層多道焊。 焊后對焊接接頭進行金相制備及硬素體相的比例可以通過固溶處理工藝限制[1]。 而在實際工程應用上，焊接結構件的尺寸往往比較大，這使得通過固溶方式變更接頭組織和相比例顯得不現實。 在實際操作過程中，工程師更傾向于通過優化不銹鋼的焊接工藝來限制接頭中的相含量。 2205雙相不銹鋼是廣闊不銹鋼家族中較為廣為人知的一員，氮元素的加入使其耐蝕性能、焊接性能優于早期的雙相不銹鋼，同時其仍保留了良好的塑性、強度以及沖擊韌性[2]，這些緣由使它廣泛應用在工程領域。 在工程上，鋼板板厚時常較厚，需多層多道焊接，而由此所帶來的焊接熱循環將對焊縫及熱影響區的兩相比例產生很大影響進而影響接頭性能。 為此，有必要對廣泛運用的2205雙相不銹鋼多層多道焊接頭組織進行分析，探討接頭中鐵素體和奧氏體的轉化規律及其對接頭性能的影響，從而希望能為焊接工藝規程供應肯定參考。 第一章緒論自1912年英國聞名的冶金科學家HarryBrearly發覺了“鉻不銹”以來，不銹鋼便以一種迅猛之勢快速發展。 據預料，2015年全球不銹鋼產量將創歷史新高，達到4300萬噸。 我國正處于不銹鋼生產和應用的高速增長期，在2001年我國對于不銹鋼的消耗量已經排在世界第一，%的速度增長，在2006年我國不銹鋼的產量也達到了世界第一。 在不銹鋼產量快速增長的同時，不銹鋼的種類也在向多元化趨勢發展。 為了滿意不同領域的特別要求，近年來各種有特別性能的不銹鋼被不斷研發出來，例如超級不銹鋼、無鎳奧氏體不銹鋼、抗菌不銹鋼[3]等。 不銹鋼經獨創以來，經過百年的發展，已經從HarryBrearly獨創的13%Cr鋼發展到現如今不同結構和成分的五大系列不銹鋼。 五大系列不銹鋼是根據其室溫組織的不同進行分類，分別為鐵素體不銹鋼、奧氏體不銹鋼、馬氏體不銹鋼、奧氏體—鐵素體雙相不銹鋼以及沉淀硬化鋼。 %~%之間，一般室溫組織為純鐵素體，具有良好的塑性、韌性，同時Mo、Ni元素的加入增加了它的耐應力腐蝕性能。 常見的鐵素體不銹鋼有1Cr25Si2、1Cr17和1Cr17Mo。 奧氏體不銹鋼是在高鉻鋼的基礎上加入Ni元素(含量在8%~25%)形成的鋼種，其室溫下的微觀組織為奧氏體，具有很好的耐晶間腐蝕性能。 馬氏體不銹鋼室溫下的組織為馬氏體，其含鉻量通常為11%~18%。 其具有優異的高溫強度、高溫抗氧化性以及肯定的耐蝕性，因而常常用于蒸汽透平葉片、軸承等。 其常見的鋼有1Cr13、2Cr13和3Cr13。 優異的性能使其在海洋工程、石油工業、造紙工業等地方大展拳腳。 常用的不銹鋼有SAF2205和SAF2507。 沉淀硬化鋼組織中有硬化相形成，熱處理工藝為時效強化，因其高強度的特性而可用作承高壓類零件用鋼。 (1)物理性能不銹鋼中加入了大量的合金元素，其物理性能與一般碳鋼有很大差異。 不銹鋼多層多道焊接頭組織研究來自淘豆網www.taodocs.com轉載請標明出處.
對接多層焊和多層多道焊-焊接與鉚接資源

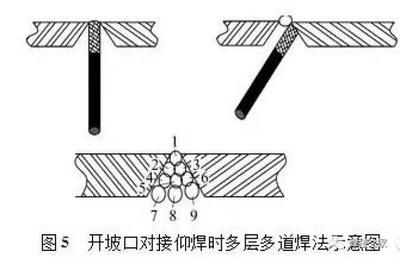

對接多層焊和多層多道焊-焊接與鉚接，對接多層焊和多層多道焊多層焊的第一層焊道宜選用較小直徑的焊條。 焊第二層時，先將第一層熔渣清除干凈，選用較大直徑的焊條和較大的焊接電流，用直線形、月牙形或鋸齒形運，更多下載資源、學習資料請?jiān)L問CSDN文庫頻道。 對接多層焊和多層多道焊多層焊的第一層焊道宜選用較小直徑的焊條。 當縫隙小時可用直線形，縫隙大時宜用直線往復形，以免燒穿。 焊第二層時，先將第一層熔渣清除干凈，選用較大直徑的焊條和較大的焊接電流，用直線形、月牙形或鋸齒形運條法進行短弧施焊。 以后各層均采用月牙形或鋸齒形運條法，擺幅隨焊縫加寬而逐漸加大。 多層多道焊的施焊方法基本上與多層焊相仿，不同點在于每層焊縫均由二道焊縫拼成。 本文檔詳細闡述了針對6mm厚度304不銹鋼進行TIG焊對接平焊的焊接工藝。 304不銹鋼是一種奧氏體不銹鋼，具有良好的塑性和韌性，適用于制造各種形狀的構件和管道。 在焊接這種材料時，由于其特性，不容易出現淬火硬化，且...BSEN22553-1995焊接連接.釬焊連接和軟釬焊連接.圖紙上符號表示法.pdf。 本主題主要關注Desktop_焊接模擬_平板對接模型_ANSYS平板對接_ANSYS焊接_modelingwelding_，我們將詳細探討如何在ANSYS環境中構建和分析平板對接焊接模型。 首先，焊接模擬的目標是預測焊接過程中的熱應力分布、...vippreviewforzipstardocpdfrarapplication/pdfdocxtxt。
焊條電弧焊時,采用多層多道焊,有利于提高焊縫金屬的塑性和韌性。
焊條電弧焊時，采用多層多道焊，有利于提高焊縫金屬的塑性和韌性。焊條電弧焊時，采用多層多道焊，有利于提高焊縫金屬的塑性和韌性。A、正確B、錯誤正確 焊條電弧焊時，采用多層多道焊，有利于提高焊縫金屬的塑性和韌性。A、正確B、錯誤
中厚板V形坡口多層多道焊機器人焊接技術研究
中厚板V形坡口多層多道焊機器人焊接技術研究 中厚板結構件在船舶制造、汽車加工以及高壓容器等領域中得到了廣泛的應用，由于其結構大、坡口寬等特點，對其進行焊接加工時具有一定的困難[1]。 對于中厚板結構件的焊接，主要有兩種方式:一種是多層多道焊;另一種是擺動填充焊[2]。 由于多層多道焊接方式具有熱輸入量小，有效減小變形以及降低產生缺陷概率等優點，在中厚板結構件焊接中得到了廣泛的應用[3-5]。 隨著焊接機器人技術的快速發展，焊接機器人已經逐步取代了傳統的人工焊接，成為了焊接生產的主力軍。 在提高中厚板結構件多層多道焊的焊接效率，保證焊接質量的穩定性等方面具有突出的優勢[6-7]。 但由于焊接機器人目前的智能化水平還不太高，對于中厚板結構件的焊接一般是采用在線示教的方法，即每次對一條焊道進行焊接之前，都需要進行人工示教。 由于示教過程需要操作者不斷的對機器人進行操控，因此對于那些板厚較大、坡口較寬的結構件來說，對其進行焊接加工時，往往需要焊接多層，而且每一層都需要焊接多道，也就意味著需要花費大量的時間去示教，無疑會大大降低焊接效率。 同時在示教過程中由于多次示教所造成的誤差，也會對焊接質量產生重要的影響[8-9]。 針對上述問題，為提高焊接機器人的自動化程度，必須從減少機器人示教次數或者利用圖像采集設備來自動獲取焊接路徑等方面入手[10-11]。 由于圖像采集設備一般較為昂貴，自動識別焊道及機器人自主規劃路徑技術應用還不太廣泛[12-13]。 因此文中主要從減少機器人示教次數入手，來探究機器人多層多道焊自動化焊接工藝。 以中厚板V形坡口焊接為例，利用機器人程序中的偏移指令以及對多層多道焊的焊接順序進行規劃，設計了一種機器人多層多道焊自動化焊接方法。 利用機器人離線編程軟件RobotStudio對焊接路徑進行了仿真試驗，并利用實際的焊接設備進行了實際的焊接試驗，來觀察焊接效果及焊縫成形情況，以此來驗證方法的可行性。 1自動化焊接原理及方法 1.1待焊工件結構 以V形坡口板為例，對機器人多層多道焊自動化焊接技術進行探究。 待焊工件選用的是長150mm、寬65mm、厚15mm的單邊V形坡口普通低碳鋼板，兩板對接所構成的V形坡口角度為90°，其結構示意圖如圖1所示。 圖1待焊工件示意圖 1.2焊接順序及路徑規劃 為了準確確定焊接機器人的行走路徑，需要事先對焊接順序進行規劃。 V形坡口實際填充焊縫焊道截面示意圖如圖2所示，由常規的多層多道焊的焊接工藝可知焊接板厚為15mm的板通常需要焊接5層。 其中第一層為起始焊道。 第二層包含2條焊道，第三層包含3條焊道，第四層包含4條焊道，第五層包含5條焊道，共計15條焊道。 為了便于分析焊接順序及機器人路徑規劃，對V形坡口焊縫填充焊道截面進行簡化。 將第一層焊道簡化成三角形，將其余四層簡化成矩形和直角梯形，簡化后的V形坡口焊縫填充焊道截面示意圖如圖3所示。 圖3簡化后的焊道截面示意圖 圖中序號1，2，3，…表示第幾條焊道數。 在對每一條焊道進行焊接時，機器人的焊接路徑如圖4所示，即機器人從每一條焊道的起始點開始起弧焊接，一直到達該條焊道末端點，然后在該點收弧，完成該條焊道的焊接任務。 機器人空走回下一條焊道的起始點位置，等待進行下一條焊道的焊接，依次循環，直至完成整個V形坡口的填充焊接。 1.3機器人編程及偏移量計算 由1.2節所述可知，采用機器人單個示教方法進行焊接時，由于需要對每層每一條焊道的焊接起始點和焊接末端點進行分別示教，那么15條焊道最少需要示教30次，這無疑會大大降低焊接效率。 因此為了減少示教次數，筆者在用焊接機器人進行多層多道焊的焊接時，采用了機器人自帶的偏移指令:offs指令。 該指令可以對機器人位置進行賦值和更新，可以通過示教第一條焊道的起始點和末端點位置，然后利用offs指令來對其他焊道起始點和末端點位置信息進行賦值，這樣會大大減少示教次數，提高焊接效率。 offs指令具體使用格式為:。 如何使用工具對非常規油氣藏水平井減摩降扭…………陳帥(2.21) 其含義為:Pn，Pm分別表示兩個目標點的位置信息，x，y，z分別表示Pn點相對于Pm點在x，y，z方向上的偏移量。 如果對Pm點的位置信息進行示教，通過上述指令便可知道Pn點的位置信息，通過此種方式便可以有效減少示教次數。 由于多層多道焊接中涉及焊道數目較多，為了準確確定相鄰焊道之間的位置偏移量，通過圖5來進行詳細分析。 圖5中焊道的序號與圖3一致，未標出。 以V形坡口底部靠近1號焊道起始點位置為原點o，水平向右為y方向，豎直方向?yàn)閦方向，同時垂直于y軸和z軸并指向紙面外的方向?yàn)閤方向，建立坐標系o-xyz。 P10，P20，P30，…分別表示1號焊道、2號焊道、3號焊道、…的焊接起始點。
一種管道全位置多層多道焊的免打磨焊接方法與流程
.本發明涉及管道焊接領域，特別是涉及一種管道全位置多層多道焊的免打磨焊接方法。 王老師:1.高分子成型加工新技術及模具(包括外場對材料物理屬性的影響機制、特種成型工藝及模具設計、復合成型技術及模具裝備、模具CAD/CAE等)2.高分子基生化分析材料(包括生物分析專用試劑盒、高分子型試劑保護助劑等)3.藥檢分析儀器及耗材4.功能塑料與功能包裝材料 喬老師:1.食品科學2.農產品加工及貯藏工程主要研究方向:1.農產品保鮮與加工技術2.鮮切果蔬加工3.功能活性酚類物質加工穩定性及其留存規律4.超聲波聲化效應研究
作用于多層多道焊接鋁合金的工藝方法與流程

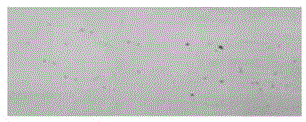

本發明涉及一種焊接方法，特別是涉及一種作用于多層多道焊接鋁合金的工藝方法。 背景技術: 其次，由于鋁的導熱性很強，在同樣的工藝條件下，鋁熔合區的冷卻速度快，不利于氣泡的逸出，從而殘留在焊縫金屬中形成氣孔。 鋁合金焊接氫氣孔的來源有多方面，焊材，母材，保護氣體，焊前清理以及焊接環境。 生產中如何控制焊接氣孔，需要眾多鋁合金焊接部門和企業進行關注和研究。 隨著鐵路行業的高速發展，鋁合金車體在軌道交通中站有主要位置。 鋁合金車體的大部件:頂板、側墻、端墻、幾乎全是單道，而底架的焊接主要以多道焊為主(底板自動焊除外)，特別是枕梁和端部底架。 在鋁合金焊接中，多道焊相對于單道焊而言，焊接氣孔的控制比較困難，特別是一旦出現密集性氣孔和表面大氣孔后返修工作量大，而且返修一次性合格率比較低。 所以很有必要研究焊接熔深(熔合比)對焊接氣孔的影響。 技術實現要素: 本發明所要解決的技術問題是:克服現有技術的不足，提供一種通過在現有焊接工藝標準的基礎上對焊接條件進行改變，減少氣孔產生的作用于多層多道焊接鋁合金的工藝方法。 一種作用于多層多道焊接鋁合金的工藝方法，a、對需要焊接的部位進行清理，并在清理過的位置開設焊槽;b、對焊縫部位進行預熱，并對焊接環境參數進行調整;c、確定焊接電源并根據國標確定焊接電流;d、設置對應的焊材和保護氣體;e、通過焊接設備與焊接電源、焊材和保護氣體的配合進行自動多層多道焊接操作;f、通過降低焊接電流對蓋面進行焊接后，采用pt探傷進行檢測。 進一步的，所述焊接電流的降低以相應的國標為基礎。 進一步的，所述焊接設備為igm機械手，所述焊接電源為福尼斯焊機transpulssynergic5000。 進一步的，所述pt探傷檢測包括對帶余高焊縫和余高磨平焊縫進行pt探傷。 進一步的，所述保護氣體根據相應的國標進行選擇。 附圖說明: 圖1是實施例1的焊縫余高磨平后pt探傷圖; 圖2是實施例2的焊縫余高磨平后pt探傷圖; 圖3是實施例3的焊縫余高磨平后pt探傷圖; 圖5是實施例5的焊縫余高磨平后pt探傷圖; 圖6是實施例6的焊縫余高磨平后pt探傷圖; 具體實施方式: 參見圖1、圖2、圖3、圖4、圖5和圖6。 本申請公開了一種作用于多層多道焊接鋁合金的工藝方法，a、對需要焊接的部位進行清理，并在清理過的位置開設焊槽;b、對焊縫部位進行預熱，并對焊接環境參數進行調整;c、確定焊接電源并根據國標確定焊接電流;d、設置對應的焊材和保護氣體;e、通過焊接設備與焊接電源、焊材和保護氣體的配合進行自動多層多道焊接操作;f、通過降低焊接電流對蓋面進行焊接后，采用pt探傷進行檢測。 下面結合附圖和具體實施例對本申請作進一步的解釋和說明: 實施例1:焊接母材用帶有氣孔的枕梁型材，母材厚度為18mm，焊接工藝是:mig/131自動焊，多層多道，在保證熔合良好前提下，適當減小焊接電流焊接試件。 焊接完畢后，對帶余高焊縫和余高磨平焊縫進行pt探傷，對比氣孔傾向，焊接質量評定標準依據iso10042和iso23277。 其本實施例的具體操作步驟如下所示:用通用焊接工藝規程焊接并記錄焊接條件。 焊材:φ1.6er5356鋁合金焊絲(伊薩焊絲) 焊接設備:igm機械手。 焊接保護氣體:高純氬(ar≥99.999%)，符合iso6848標準。 焊接環境:焊接環境溫度:26~28℃，焊接環境濕度:45~50%。 焊前預熱溫度:50℃。 焊接數量:3件，焊后探傷圖片見圖1。 焊接參數如下表: 通過實施例發現適當減小蓋面焊焊接電流，在減小蓋面焊熔深(蓋面焊道的熔合比)的同時，可減少一定數量的氣孔，特別是多層或多層多道焊焊縫，表面磨平焊縫pt探傷一次性焊接合格率，由80%提高到99%，氣孔返修一次性合格率由75%提高到98%，既減少了因表面氣孔引起的焊接返修和pt滲透探傷的工作量，也提高了焊接質量和生產進度，同時生產成本得到一定減低。 技術所有人:鄭州明泰交通新材料有限公司
