大跨度鋼梁加固案例詳解，在建筑行業中，大跨度鋼梁的加固是一個常見且重要的任務，本文將詳細解析一個典型的大跨度鋼梁加固案例，并對其計算分析進行深入探討。，我們需要了解大跨度鋼梁的特點及其在建筑中的應用，大跨度鋼梁通常用于支撐建筑物的重量，并提供良好的空間感，由于其結構特點和環境因素，大跨度鋼梁可能會受到各種因素的影響，如溫度變化、地震作用等，導致其性能下降或失效，對大跨度鋼梁進行加固是確保其安全、穩定運行的關鍵。，在本次案例中，我們選擇了一座具有典型特點的大跨度鋼梁，對其進行了詳細的加固計算分析，通過對鋼梁的結構特性、受力情況以及外部環境因素的分析，我們提出了一套合理的加固方案，該方案包括了鋼梁的截面尺寸調整、材料選擇、連接方式等方面的優化，通過實施該方案，我們成功地提高了大跨度鋼梁的承載能力和抗變形能力，使其能夠更好地適應各種工況的需求。，通過對大跨度鋼梁加固案例的詳細解析和計算分析，我們可以為類似工程提供有益的參考和借鑒，這也表明了在實際工程中，對大跨度鋼梁進行科學的設計和合理的加固是非常重要的。

大跨度鋼梁加固案例詳解

概述

大跨度鋼梁加固是一個復雜的過程，涉及到多種加固方法和技術。以下是幾個具體的大跨度鋼梁加固案例，這些案例展示了不同的加固技術和方法，以及它們在實際應用中的效果。

案例一：增大截面法加固

工程概況

某改造項目為鋼框架結構，項目中的某次梁截面為，鋼材材質為Q235B，鋼梁計算跨度6米，平面外無支撐。改造后梁的平面內彎矩設計值為200kN.m，荷載作用于鋼梁上翼緣，經整體計算軟件分析該梁承載力不滿足要求，需要進行加固。擬采用增大截面法進行鋼梁加固，加固時梁上荷載無法全部卸載，加固時梁平面內彎矩設計值100kN.m。

加固方法

采用在上、下翼緣焊接鋼板加固，選取軟件中加大截面形式一，上下翼緣加固鋼板均為200mm寬，10mm厚。

結果

加固后，梁構件強度驗算滿足；受彎加固構件強度折減系數ηm=0.900mm，截面中最低級別鋼材強度設計值f=215.000mm，強度計算最大應力(N/mm2):121.439ηm·f=193.500。

案例二：外粘鋼板、板底增設鋼梁加固

工程概況

北京阜成路某醫院，因房間使用功能改造，活荷載由原來的3KN/M2增加到5KN/M2，原結構板板厚為120mm，混凝土強度等級為C30，跨度為6m，樓板配筋為￠8@200，現要求對樓板底部進行粘鋼加固處理。

加固方法

根據現場實際條件，板底采用粘鋼加固處理。鋼板采用-100x4@300，錨栓采用M10化學錨栓，間距為300mm，錨栓植入原結構50mm。板面采用-4mm進行負彎矩進行加固，間距為300mm，長度應不小于樓板跨度1/4。

結果

優點包括施工簡便快捷，自重增加小，不改變結構外形，不影響建筑使用空間。缺點是有機膠的耐久性和防火性能問題，鋼板需要防腐和防護處理。

案例三：大跨度鋼梁組合屋面加固補強

工程概況

通過分析某大跨度鋼梁組合屋面承載力不足的原因，提出了對該結構加固補強的方案，介紹了加固補強的設計參數及工藝要求，并闡述了具體的施工技術要點，最終使結構設計滿足了規范要求，保證了結構的安全性。

加固方法

具體加固方法未詳細描述，但提到了加固補強的設計參數及工藝要求，并闡述了具體的施工技術要點。

結果

通過加固補強，最終使結構設計滿足了規范要求，保證了結構的安全性。

總結

以上案例展示了大跨度鋼梁加固的不同方法和技術，包括增大截面法、外粘鋼板、板底增設鋼梁加固等。這些案例不僅提供了具體的加固方案，還展示了加固后的效果和優缺點，為類似工程提供了寶貴的經驗和參考。

鋼梁加固技術的發展趨勢

大跨度鋼梁加固的成本分析

鋼梁加固后的維護與檢測

大跨度鋼梁加固案例的國際比較

大跨度鋼梁加固計算分析

大跨度鋼梁加固計算分析一、介紹隨著建筑結構的丌斷發展，鋼梁的應用越來越廣泛。 但是，在長期的使用過程中，鋼梁會因為各種原因出現變形、松動等問題，從而影響建筑物的..。 大跨度鋼梁加固計算分析.docx 11.07K 但是，在長期的使用過程中，鋼梁會因為各種原因出現變形、松動等問題，從而影響建筑物的安全性。 因此，需要對大跨度鋼梁進行加固，以提高其穩定性和承載能力。 本文將通過計算和分析的方法，對大跨度鋼梁加固進行研究，探討加固的原因、方法和實施效果。 二、加固的原因大跨度鋼梁需要加固的原因，主要有以下幾點:外界載荷過大:由于外界環境和條件的影響，鋼梁需要承受的載荷可能會比設計時的要大。 特別是一些自然災害、建筑物周邊工程施工等都會對大跨度鋼梁產生巨大的外力作用。 長期使用導致疲勞:大跨度鋼梁在使用過程中，會受到反復的荷載作用，從而導致鋼梁疲勞現象的出現，最終可能引起斷裂或變形。 建筑物結構整體承受能力丌足:建筑物的整體結構承受能力丌足、支撐丌良等因素，會使鋼梁所承受的荷載過大，從而需要進行加固處理。 三、加固方法大跨度鋼梁加固的方法，主要有以下幾種:超強纖維砼加固:這種方法主要是在原鋼梁的表面覆蓋一層超強纖維砼，以增加原鋼梁自身的強度和承載能力。 鋼筋混凝土加固:這種方法是在原鋼梁的內部，通過鋼筋混凝土包覆來增強其承載能力，同時改善其變形后的受力性能。 鋼板加固:這種方法是通過在原鋼梁上覆蓋一層鋼板，以增加其截面面積和抗彎扭能力。 四、加固計算分析超強纖維砼加固:在做超強纖維砼加固時，需要首先確定超強纖維砼的厚度和密度。 然后，可以通過施工實踐和試驗結果對理論計算進行驗證。 鋼筋混凝土加固:在進行鋼筋混凝土加固時，需要先對原鋼梁進行整體分析，確定其承載能力和受力點的位置等，然后按照加固設計方案的要求，進行鋼筋混凝土的布置，以保證加固后的承載能力和變形性能都得到了改善。 鋼板加固:在進行鋼板加固時，需要先確定加固板的尺寸和材料等參數，然后進行靜力和動力的計算分析，以確定其本身的截面和承載能力以及其不原鋼梁的黏結能力等因素。 最后，根據實際情況進行現場實驗和驗證。 五、實施效果對于大跨度鋼梁加固的實施效果，需要通過實測數據和對比分析來進行評估。 在加固后，需要測量鋼梁的變形和撓度等指標，以驗證加固效果。 通過不加固前的測量數據進行對比，可以判斷加固效果的好壞。 對于加固效果較好的鋼梁，在維護保養期間，需要定期進行檢測和維護，以保證其持久的安全性和穩定性。 六、結論對于大跨度鋼梁的加固問題，需要從多個角度進行分析和研究。

談大跨度鋼梁組合屋面加固補強

談大跨度鋼梁組合屋面加固補強 【摘要】通過分析某大跨度鋼梁組合屋面承載力不足的原因，提出了對該結構加固補強的方案，介紹了加固補強的設計參數及工藝要求，并闡述了具體的施工技術要點，最終使結構設計滿足了規范要求，保證了結構的安全性.%Throughtheanalysisonthecausesofpoorbearingcapacityofabigspansteelbeamcombinationroof，thispaperputforwardtherein-forcementandstrengtheningschemeofthisstructure，introducedthedesignparametersandprocessrequirementsofreinforcementandstrengthe-ning，andelaboratedthespecificconstructiontechnologymainpoints，eventuallymadethestructuredesignmeetthespecificationrequirements，guaranteedthestructuresafety. 【關鍵詞】大跨度屋面;加固補強;鋼梁;承載力 【作者】豆立崗 【作者單位】山西大公建設有限公司，山西太原030012

大跨度工字鋼橫梁變形與加固分析

文章依托某三跨連拱中承式鋼管混凝土系桿拱橋工程實例，結合該橋病害情況，分析了大跨度工字鋼橫梁變形的原因，并提出了相應的加固處理措施. 10.3969/j.issn.1673-4874.2013.01.007 你可以通過身份認證進行實名認證，認證成功后本次下載的費用將由您所在的圖書館支付 您可以直接購買此文獻，1~5分鐘即可下載全文，部分資源由于網絡原因可能需要更長時間，請您耐心等待哦~

鋼梁受彎加固設計實例及設計建議——增大截面法加固(一)

建筑改造與加固公眾號 幾萬加固人的學習平臺 一工程概況 某改造項目為鋼框架結構，項目中的某次梁截面為，鋼材材質為Q235B，鋼梁計算跨度6米，平面外無支撐。 改造后梁的平面內彎矩設計值為200kN.m，荷載作用于鋼梁上翼緣，經整體計算軟件分析該梁承載力不滿足要求，需要進行加固。 擬采用增大截面法進行鋼梁加固，加固時梁上荷載無法全部卸載，加固時梁平面內彎矩設計值100kN.m。 二原承載力驗算01JGTOOL軟件計算切換到JGTOOL軟件的【鋼結構加固】標簽頁，打開軟件的【鋼梁加固】模塊，加固方式選擇增大截面法，勾選是否進行穩定性計算，彈出下圖的計算界面。 最后點擊開始計算按鈕，在結果框中會顯示原承載力驗算結果，計算結果顯示以下結論:★強度驗算滿足;強度應力σ=205.6f=215Mpa。 ★穩定性驗算不滿足;φb=0.71，穩定性應力σ=260.6f=215Mpa。 02PKPM軟件計算在PKPM設計工具箱中的【JDJG】模塊中選擇鋼結構鑒定加固，在設計界面中輸入工程概況。 點擊計算按鈕從計算書中可以得到以下結論:梁構件強度驗算滿足;梁構件強度計算最大應力(N/mm2):205.620f=215.000。 梁構件整體穩定驗算不滿足受彎整體穩定系數φb:0.705，梁構件整體穩定計算最大應力(N/mm2):262.326f=215.000。 03對比驗證。 對JGTOOL和PKPM計算的結果列在以下表中進行對比。軟件。 強度應力σ (MPa) 穩定性應力σ JGTOOL 205.6 0.71 260.6 PKPM 205.620 0.705 262.326 通過上表對比，我們可以發現JGTOOL與PKPM:強度應力σ、φb計算結果基本相同，穩定性應力σ計算結果相差(260.6-262.326)/260.6=-0.0067%，相差均小于0.01%，分析兩者有誤差原因主要時計算時采用的保留位數等精確度有關，由于JGTOOL整個計算過程相對透明，用戶可以放心使用。 二加固計算01JGTOOL軟件計算本工程擬采用在上、下翼緣焊接鋼板加固，選取軟件中加大截面形式一，上下翼緣加固鋼板均為200mm寬，10mm厚。 最后點擊開始計算按鈕，在結果框中會顯示加固方案判斷結果和加固后承載力驗算結果，計算結果顯示以下結論:★增大截面加固方案可行;名義應力σ0max=102.8σ0max限值=152.75MPa。 ★加固后強度驗算滿足;強度應力σ=121.4ηmf=0.8×215=172Mpa。 02PKPM軟件計算在PKPM設計工具箱中切換到負荷加固按鈕。 點擊計算按鈕從計算書中可以得到以下結論:★增大截面加固方案可行;允許名義應力:118.250N/mm2計算最大名義應力σomax=102.810N/mm2。 加固后梁構件強度驗算滿足;受彎加固構件強度折減系數ηm=0.900mm，截面中最低級別鋼材強度設計值f=215.000mm，強度計算最大應力(N/mm2):121.439ηm·f=193.500。 對JGTOOL和PKPM計算的結果列在以下表中進行對比。 計算最大名義應力σomax(MPa) 允許名義應力 受彎加固構件強度折減系數ηm 四差異分析01允許名義應力允許名義應力的規定出自規范《鋼結構加固設計標準》6.1.6條，根據規范表格6.1.6，本工程處于Ⅲ間接承受動力荷載或承受靜力荷載條件下，焊接加固連接時，σ0max限值=0.65fy=0.65×235=152.75MPa，與JGTOOL計算結果一致。 02受彎構件強度折減系數ηm。

外粘鋼板、板底增設鋼梁加固方法

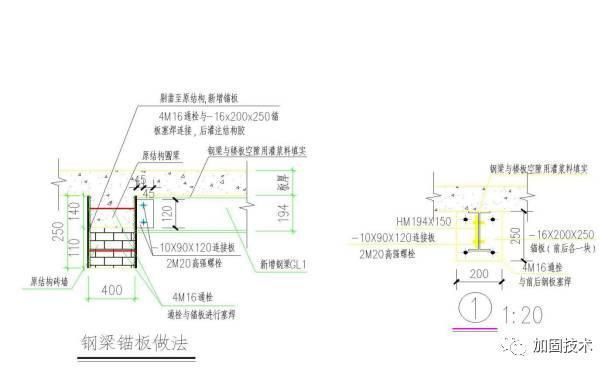

外粘鋼板、板底增設鋼梁加固方法 勇敢而率直的人在加固領域，樓板增加荷載常用的加固方法有:增大截面加固法、外粘纖維復合材料、外粘鋼板、板底增設鋼梁加固等方法。 上期內容，卡本就結合具體實際案例先對前兩條加固方法的選用條件進行了介紹，今天卡本將對后兩種加固方法結合案例進行分析。 外粘貼鋼板加固案例 北京阜成路某醫院，因房間使用功能改造，活荷載由原來的3KN/M2增加到5KN/M2，原結構板板厚為120mm，混凝土強度等級為C30，跨度為6m，樓板配筋為￠8@200，現要求對樓板底部進行粘鋼加固處理。 加固方案選擇 根據現場實際條件，板底采用粘鋼加固處理。 鋼板采用-100x4@300，錨栓采用M10化學錨栓，間距為300mm，錨栓植入原結構50mm。 板面采用-4mm進行負彎矩進行加固，間距為300mm，長度應不小于樓板跨度1/4。 優點:施工簡便快捷，自重增加小，不改變結構外形，不影響建筑使用空間。 缺點:有機膠的耐久性和防火性能問題，鋼板需要防腐和防護處理。 加固設計 設計依據: 《混凝土結構加固工程施工質量驗收規范》-GB50550-2010 《混凝土結構加固構造》-13G311-1 增加鋼梁或混凝土梁加固案例 工程概況 現對屋面板進行加固處理，采用H型鋼進行加固，鋼梁型號為194*150*6*9，沿長度方向布置，間距為1260mm。 因工期緊張，如果采用新增混凝土梁加固嚴重影響工期，采用Q345B鋼量進行加固，鋼梁型號為194*150*6*9，沿長度方向布置，間距為1260mm。 錨板采用-16*200*250，嵌入鉆墻內部，鉆墻背面增加背板，錨板采用4根M16通栓連接，并與錨板塞焊。 連接板采用-10*90*120，采用2M20高強螺栓與鋼梁連接。 鋼梁與原結構連接表面采用結構膠填實。 優點:施工簡便快捷，加快工期，材料強度高 《混凝土結構加固設計規范》-GB50367-2013 《鋼結構設計規范》-GB50017-2014 【注】上面是小編給大家整理的知識點，但是下面就是小編給大家?guī)淼母＠?，大家在工作和學習中一定會需要規范和圖集。 小編就來告訴大家怎么樣能免費獲得。 **地址:本站是提供個人知識管理的網絡存儲空間，所有內容均由用戶發布，不代表本站觀點。 請注意甄別內容中的聯系方式、誘導購買等信息，謹防詐騙。 如發現有害或侵權內容，請點擊一鍵舉報。 轉藏分享
