包鋼加固與其他加固方法比較
包鋼加固是一種常見的建筑結構加固方法，主要通過在原有混凝土構件上包裹一層高強度的鋼材來提高其承載能力和抗裂性能，與其它加固方法相比，包鋼加固具有以下特點和優勢：，1. 適應性強：包鋼加固適用于各種類型的混凝土結構，無論是梁、柱還是基礎等，都可以采用該方法進行加固。，2. 成本相對較低：相比于其他加固技術，如碳纖維加固、預應力加固等，包鋼加固的成本較低，且施工過程相對簡單。，3. 施工周期短：包鋼加固的施工周期相對較短，可以在短時間內完成加固工作，不影響建筑物的正常運營和使用。，4.安全性高：包鋼加固具有較高的安全性，能夠有效提高結構的承載能力和抗震性能，減少因地震、風災等自然災害導致的破壞。，5. 耐久性強：包鋼加固后的混凝土構件具有較高的耐久性，能夠抵抗惡劣環境條件的影響，延長建筑物的使用壽命。
包鋼加固與其他加固方法的比較
在建筑結構加固領域，包鋼加固是一種常見且有效的方法。它通過在構件的周圍包裹并焊接鋼筋或鋼板，并使用混凝土進行封裝，形成新的加固層，從而提高構件的整體強度和穩定性。與其他加固方法相比，包鋼加固具有其獨特的優缺點。
包鋼加固的優點
- 綜合性能好：通過混凝土的封裝，鋼筋或鋼板能夠更好地保護，提高了耐久性。
- 適用范圍廣：可用于不同類型的構件加固，包括受拉和受壓構件。
- 耐火性強：由于鋼筋或鋼板被混凝土包裹，提高了構件的耐火性能。
包鋼加固的缺點
- 成本較高：相較于其他加固方法，如粘鋼加固，包鋼加固的成本較高。
- 施工復雜：包鋼加固需要對原結構進行一定的改造，施工過程相對復雜。
與其他加固方法的比較
與粘鋼加固的比較
| 特點 | 粘鋼加固 | 包鋼加固 |
|---|---|---|
| 施工簡便性 | 施工簡便，不需要對原結構進行大規模拆除 | 施工相對復雜，需要對原結構進行改造 |
| 經濟性 | 成本相對較低 | 成本較高 |
| 適用范圍 | 不適用于素混凝土構件的梁加固 | 可用于不同類型的構件加固 |
| 耐火性 | 較差 | 較強 |
| 綜合性能 | 受粘鋼膠性能影響較大 | 綜合性能較好 |
與外包鋼加固的比較
外包鋼加固法是指在混凝土柱的四周包上型鋼對其進行加固，加固后可以不增大構件截面尺寸，但可以大幅度提高混凝土柱的抗壓能力。外包鋼加固法可以分為干式和濕式兩種。
| 特點 | 外包鋼加固 | 包鋼加固 |
|---|---|---|
| 施工簡便性 | 施工簡便，工期短 | 施工相對復雜 |
| 經濟性 | 成本相對較低 | 成本較高 |
| 適用范圍 | 適用于框架柱、梁的加固 | 可用于不同類型的構件加固 |
| 耐火性 | 較強 | 較強 |
| 綜合性能 | 綜合性能較好 | 綜合性能較好 |
結論
包鋼加固是一種有效的結構加固方法，尤其適用于對綜合性能和耐火性要求較高的情況。然而，它的成本較高，施工過程相對復雜。在選擇加固方法時，應根據具體的需求和條件進行綜合考慮，以確保加固效果的最佳化。
包鋼加固在地震區的應用效果
包鋼加固與碳纖維加固對比分析
包鋼加固施工工藝詳解
包鋼加固后的維護與檢測方法
粘鋼加固與包鋼加固:兩種加固方式的優劣解析
買加固材料，就找加固邦 在建筑結構加固領域，粘鋼加固和包鋼加固是常見且有效的方法。 它們都旨在提高建筑物的強度和穩定性，但在實際應用中，兩種加固方式各自有其優劣。 本文將深入探討粘鋼加固與包鋼加固的區別，幫助您在加固項目中做出明智的選擇。 一、粘鋼加固 粘鋼加固也被稱為粘貼鋼板加固，它是將鋼板采用高性能的粘結于混凝土構件的表面，使鋼板與混凝土形成統一的整體，從而提高構件的承載能力和剛度。 主要步驟包括基層混凝土表面處理、涂覆粘鋼膠、粘貼鋼板等。 ·施工簡便:不需要對原結構進行大規模拆除，施工過程較為快速。 ·經濟高效:相較于包鋼加固方法，粘鋼加固的成本相對較低。 粘鋼加固的缺點: ·局限性:粘鋼加固不適用于素混凝土構件(包括縱向受力鋼筋配筋率低于現行設計規范GB50010規定的最小配筋率的構件)的梁加固，其長期使用的環境溫度不應高于60℃。 ·粘接劑性能:粘鋼加固的效果受粘鋼膠性能的影響，質量不佳的粘鋼膠可能導致加固效果不理想。 二、包鋼加固 包鋼加固是指在構件的周圍包裹并焊接鋼筋或鋼板，并使用混凝土進行封裝，形成新的加固層。 這種加固方式可增加構件的整體強度和穩定性。 包鋼加固的優點: ·綜合性能好:通過混凝土的封裝，鋼筋或鋼板能夠更好地保護，提高了耐久性。 ·適用范圍廣:可用于不同類型的構件加固，包括受拉和受壓構件。 ·耐火性強:由于鋼筋或鋼板被混凝土包裹，提高了構件的耐火性能。 包鋼加固的缺點: ·成本較高:相較于粘鋼加固，包鋼加固的成本較高。 粘鋼加固和包鋼加固都是有效的結構加固方法，但各自適用于不同的情況。 如果您需要增加構件的抗拉能力，粘鋼加固是一個簡便經濟的選擇;而對于綜合性能和耐火性要求較高的情況，包鋼加固則是更為合適的選擇。

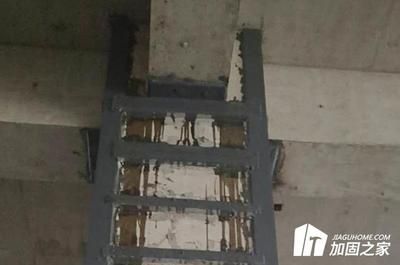

外包鋼加固法
概要:外包鋼加固法是指在混凝土柱的四周包上型鋼對其進行加固，加固后可以不增大構件截面尺寸，但是卻可以大幅度的提高混凝上柱的抗壓能力。 外包鋼加周法可以兩種，一種為干式外包鋼加固法，另一種為濕式外包鋼加固法。 查看詳情外包鋼加固需要滿足哪些構造要求 概要:在建筑加固工程中，外包鋼加固法是常用的一種加固方法，很多加固公司會都采用這種方法。 適用于不顯著增大原構件截面尺寸，但又要求大幅度提高其承載能力的混凝土結構加固。 外包鋼加固方法的優點是用于框架柱、梁的加固時，受力可靠，施工簡便、工期短且現場工作量較小，加固效果好。 下面加固之家為大家介紹一下外包鋼加固需要滿足的一些構造要求和外包鋼加固需要注意的事項。 查看詳情你了解粘鋼加固，是否了解外包鋼加固 概要:隨著建筑加固技術越來越先進，建筑加固的方法也越來越多，粘鋼加固就是其中的一種加固方法來的，相信很多人都知道，而外包鋼加固了解的人不是很多。 粘鋼加固法是在混凝上構件表面用特制的建筑結構膠粘鋼板，以提高結構承載力的一種加固方法。 外包鋼加固技術是一種廣泛采用的混凝土構件加固方法，通常采用型鋼或鋼板外包在原構件表面、四角或兩側，并在混凝土構件表面與外包鋼縫隙間灌注高強水泥砂漿或環氧樹脂漿料，同時利用橫向綴板或套箍作為連接件，以提高加固后構件的整體受力性能。 下面加固之家就帶大家了解一下外包鋼加固。 新聞資訊 概要:1、結構加固概述1.1、加固原因加固學是隨同房屋結構學發展而發展起來的。 查看詳情七種常用的建筑結構加固技術匯總! 概要:1、預應力加固法預應力加固法是一種采用外加預應力鋼拉桿(分水平拉桿和組合式拉桿)或型鋼撐桿對結構進行加固的方法。 通過施加預應力強迫鋼拉桿或型鋼撐桿受力，影響并改變原結構應力分布，并降低結構原有應力水平，致使一般加固方法中普遍存在的應力應變滯后現象的影響能較好的 查看詳情一級建造師必須要了解的結構加固新技術! 概要:為了提升我們國家建筑行業的整體技術水平，住建部發表了關于做好《建筑業10項新技術(2017版)》推廣應用的通知，下面為這份文件的具體內容，作為一個建造師，而且是一級建造師這是必須要了解的: 外包鋼加固法。

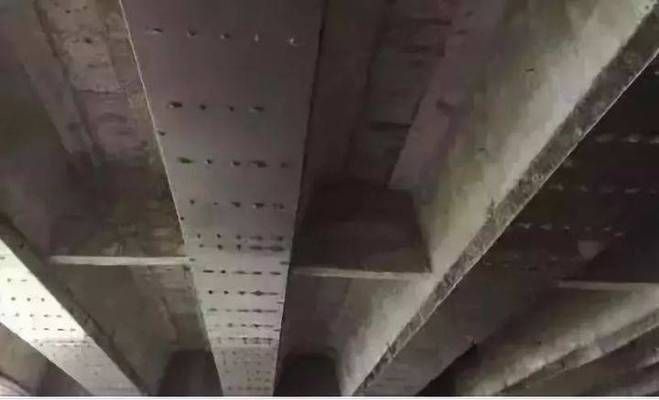

結構粘鋼、包鋼加固技術詳解
一.什么是粘(包)鋼加固 粘(包)鋼加固是一種建筑結構工程的加固新技術。 用特制的結構膠粘劑(灌漿料)，將鋼板粘(包)貼在鋼筋混凝土等被加固構件上，相當于對被加固構件進行了體外配筋，能達到加固和增強原結構強度和剛度的目的，對構件裂縫展開及撓度發展也有抑制作用。 二.粘(包)鋼加固的適用范圍: 2.1.粘鋼適用范圍:在靜力作用下的混凝土梁、板、柱需增加承載力的構件;在承重墻或剪力墻上開洞面積超過0.3㎡需加固補強的門、窗洞口或設備管道洞等，公路鐵路橋梁的加固補強。 2.2.包鋼適用范圍:混凝土柱承載力增加需補強或原混凝土柱承載力下降不能滿足使用要求，不允許大幅度增加柱截面，工期緊，施工場地小。 三.粘(包)鋼加固的施工工序 3.1.粘鋼加固工序: 熟悉圖紙→根據構件狀況設計加固方案→搭設腳手架→放線→被加固構件卸荷→被粘結構件表面處理(剔鑿、打磨、鉆孔)→予排鋼板→粘結劑配置→涂膠→粘鋼→安裝(構造)→植螺栓→固定加壓→表面防銹處理→垃圾清運→檢驗→養護 3.2.柱包鋼工序: 熟悉圖紙→根據構件狀況設計加固方案→搭設腳手架→清理基層→打磨基層、柱角、鋼材→放線排板→安裝角鋼、綴板→封邊→灌膠或CGM灌漿料→現場清理→養護檢驗 四、工程案例 以首都機場航站改造為例具體介紹一種常見的粘鋼加固施工—柱粘鋼施工。 4.1.準備工作: 1.用角磨機清除鋼板表面浮銹; 2.按照設計要求在需要錨固的部位畫好線確定鉆孔位置; 3.按設計要求用電錘在劃定位置鉆孔，一般深度70mm即可; 4.將孔眼內的灰塵清除，固定好膨脹螺栓; 5.焊接欄桿; 6.焊接部位注膠。 4.2主要施工方法: 1.清除基層表面的抹灰層、露出砼表面。 2.用角磨機打磨待粘鋼砼表面去除砼表面浮漿及污垢，露出石子。 3.對嚴重不平或缺陷的部位，采用結構膠攪水泥砂漿抹平，待砂漿經度達到80%以上時，方可進行下道工序的施工。 4.依據圖紙在砼表面放出粘鋼位置線，用電錘打出錨固鋼板的脹栓眼。 5.依據圖紙標明的尺寸和型號，對待粘鋼板切割6mm以下鋼板，采用剪板機切割，對6mm以上鋼板采用氣割。 6.打磨待粘鋼板表面除掉生銹層及油污，要求打磨的紋路與鋼板受力方向垂直。 7.把待粘鋼板及角鋼予排，然后根據錨固脹栓的位置，在鋼板上用臺鉆鉆孔，要求孔徑大于脹栓2mm。 8.按照結構膠的使用配比，用調膠桶調膠，要求結構膠攪拌均勻，顏色一致，每次攪拌的膠上適量，并且及時使用，最高不能超過20分鐘。 9.用小灰鏟把調好的膠抹在鋼板表面，要求中間厚兩邊薄，然后迅速將待 粘鋼板或角鋼粘貼在砼表面，并及時用小鏟將外溢結構膠刮凈，做好支撐、 擰好錨固設備。 10.角鋼和鋼板連接處需焊接，對焊接處的粘鋼在其周圍高出10cm，待焊接完成，采用壓力灌注法。 11.焊接時，必要防止高溫影響已粘鋼的效果，故焊接時及時在焊按周圍向鋼板上灑水。 12.未盡事宜，詳見現場技術交底。 五、結構粘鋼加固有什么優點 ??結構粘鋼加固方法，與其他的加固方法比較，有許多獨特的優點和先進性，主要有: ??1、堅固耐用:經過多年來的工程實踐，已經證明完全能保證加固工程的質量，結構的強度和剛度都能滿足設計的要求。 ??3、簡潔輕巧:與其它加固方法比較，粘鋼加固的施工，干凈利落，比較簡便，現場無濕作業。 完成加固后的結構外觀不改變，比較輕巧，鋼板薄，結構自重增加極微，不會導致建筑物內其他構件的連鎖加固。 粘貼鋼板的方案多種多樣，靈活巧妙。 還可粘貼型鋼、加固鋼結構及磚砌體結構等。 ??5、經濟合理:由于施工快，避免或減少工廠停產時間，節約加固材料，與其它加固方法比較，粘鋼加固的費用大為節省，經濟效益很高。 六、結構粘鋼加固具體應用情況 (2)施工中漏放鋼筋加固 (3)混凝土標號達不到，提高結構強度加固 (5)陽臺根部斷裂加固 (6)牛腿接點加固 (7)懸掛式吊車梁提高荷載加固 (9)火災后梁柱砼燒壞加固 (10)混凝土柱子牛腿斷裂加固 (11)橋式吊車梁加固 (12)薄腹梁斷裂加固 (13)爆炸沖擊波破壞梁體加固 (14)提高樓面荷載加固 (16)斷梁加固 (17)截柱加固 (18)減震加固 (20)舊房改造綜合加固 (21)生命線建筑物抗震加固 ??(22)剪力墻開1.6M以下的圓洞加固，開1MX2M以下的門洞加固 (23)橋梁斷裂、舊橋維修加固 (24)提高柱子承載力解決柱子軸壓比超標加固
「卡本包鋼加固」關于包鋼加固與粘鋼加固的區別探討
「卡本包鋼加固」關于包鋼加固與粘鋼加固的區別探討 砼結構加固中，粘鋼指鋼板與混凝土的連接方式，包鋼指新加鋼板與混凝土構件的位置關系。 包鋼和粘鋼最主要的區別在于:包鋼有焊接而粘鋼沒有焊接。 由于粘貼鋼板的結構膠怕高溫，所以只要有焊接的工作就必須先安裝鋼板，安裝完畢后再封邊進行后灌注膠工作。 01粘鋼加固 粘貼鋼板加固法是采用建筑結構膠，根據加固補強的設計要求將鋼板、型鋼等直接粘貼于需加固結構構件的表面，使粘貼的鋼板同原有結構共同作用，達到加固和增強原結構的強度和剛度的目的，可有效地提高結構承載力，增強抗剪、抗振和穩定性，改善受力狀態。 【粘鋼加固的優點】 1、堅固耐用:經過多年來的工程實踐，已經證明完全能保證加固工程的質量，結構的強度和剛度都能滿足設計的要求。 施工工藝精巧，質量優秀，工程合格率為100%。 膠粘劑50年耐濕熱老化、耐長期應力性能需滿足要求。 粘鋼加固后的結構試驗，也證明強度和剛度的設計方法是正確的和可靠的。 2、施工快速:在保證粘鋼加固結構質量的前提下，快速完成施工任務，并能根據業務要求，在不停產不影響使用的情況下完成施工，受到用戶的普遍贊揚。 3、簡潔輕巧:與其它加固方法比較，粘鋼加固的施工，干凈利落，比較簡便，現場無濕作業。 完成加固后的結構外觀不改變，比較輕巧，鋼板薄，結構自重增加極微，不會導致建筑物內其他構件的連鎖加固。 4、靈活多樣:粘鋼加固法的適應性很強，能夠解決生產上和生活上各種有關問題。 粘貼鋼板的方案多種多樣，靈活巧妙。 還可粘貼型鋼、加固鋼結構及磚砌體結構等。 5、經濟合理:由于施工快，避免或減少工廠停產時間，節約加固材料，與其它加固方法比較，粘鋼加固的費用大為節省，經濟效益很高。 【適用范圍】 1、粘鋼加固技術適用于承受靜力作用的一般受彎及受拉構件。 2、加固后的構件重量增加或減少，基本不影響構筑物的使用凈空，不改變構件外形，且連接處受力均勻，不會產生應力集中。 3、粘貼鋼板加固施工快速、現場無濕作業或僅有抹灰等少量濕作業，對生產和生活影響小，且加固后對原結構外觀和原有凈空無顯著影響，但加固效果在很大程度上取決于膠粘工藝與操作水平。 4、適用于承受靜力作用且處于正常濕度環境中的受彎或受拉構件的加固。 02什么是包鋼加固 包鋼加固亦稱粘結外包型鋼加固法，當以乳膠水泥粘貼或以環氧樹脂化學灌漿等方法粘貼時，稱之為濕式包鋼加固。 【包鋼加固的優點】 1、該法受力可靠、施工簡便、現場工作量較小。 2、適用于使用上不允許顯著增大原構件截面尺寸，但又要求大幅度提高其承載能力的混凝土結構加固。 1、本方法適用于承受靜力作用的一般受彎及受拉構件。 2、本方法以環境溫度不超過60℃，相對濕度不大于70%及無化學腐蝕的適用條件為限，否則應采取有效防護措施。 3、本方法所用膠粘劑是指有充分試驗依據且性能滿足使用要求的，并經過國家有關部門鑒定的結構膠。 4、當構件的混凝土強度低于C15，不宜采用本方法進行加固。 03總結 1、粘鋼法是指粘鋼板，一般用來加固梁。 2、包鋼是指粘角鋼，一般用來加固柱。一般包住柱子四角即可。 3、粘鋼主要是靠鋼板與構件間的粘結力來加強原有構件的承載力而包鋼是用機械的方法(焊接或螺栓連接)在混凝土構件的周圍加鋼板，相當于加大了構件的截面高度，兩者的原理是一樣的。 4、根據規范和規程，兩者鋼板適用厚度全部都為2-6mm。 5、粘鋼對基層混凝土強度有要求。包鋼要求低一些。 6、粘鋼加固僅為鋼筋補強，包鋼則是一種更綜合加固方式。 7、其實區分很簡單，粘鋼就是粘膠;而包鋼就是灌膠。
濕式外包鋼加固技術在建筑加固中的應用 摘要:本文介紹了濕式外包鋼加固混凝土結構的情況，講述了濕式外包鋼加固混凝土結構的原理及方法，并結合工程案例，提出了濕式外包鋼加固施工方法及注意事項。 關鍵詞:濕式外包鋼加固技術:承載力;計算方法;受力分析 1濕式外包鋼加固技術的原理 濕法外包鋼是將角鋼、鋼板箍通過膠栓與混凝土柱或梁外表面固定后用專用結構膠封閉，而后在縫隙中灌注高強建筑結構灌注專用膠使用鋼板或型鋼和原混凝土構件連結成一個整體，使型鋼與鋼筋混凝同受力。 該方法可以大幅度提高建筑物構件的承載力，提高承載能力與變形能力。 同時，粘貼在構件上的鋼板與鋼筋混凝土結構中的鋼筋幾乎起到一樣的作用，由此可見，濕式外包鋼加固技術加固在設計理論上與鋼筋混凝土基本相同。 2濕式外包鋼加固技術的優點 濕式外包鋼加固法施工快速、現場無濕作業或僅有抹灰等少量濕作業，對生產和生活影響小，其加固用的外包型鋼，一般為角鋼加固法，其基本上不影響構件的外觀，結構的強度和剛度都能滿足設計的要求，完全能保證加固工程的質量，由于施工快，加固材料少，價格低，經濟效益較高。 2.1濕式外包鋼加固法適用范圍: 本加固方法適用于承受靜力作用的一般軸心受壓及受彎和受拉構件。 2.2濕式外包鋼加固法施工方法及注意事項: 加固用型鋼一般為A3鋼或16Mn鋼，厚度以3-6mm為宜，或視設計要求而定，型鋼、連接螺栓及焊接的強度設計值，按現行國家標準《鋼結構設計規范》(GBJ17-88)規定采用。 對型鋼粘結面，可用噴砂、砂布或平砂輪打磨。 在打磨鋼板時，不能只看光亮程度，一定要按照規范要求打出紋絡，只有這樣，才能保證鋼板與結構膠有更好的粘接效果。 2.3粘貼鋼板加固法的施工流程圖: 2.4濕式外包鋼加固技術受力分析: 在矩形截面受彎構件的受拉面粘貼型鋼和受壓面粘貼型鋼進行加固時，其正截面承截力應符合下列規定(圖1-2): 矩形截面正截面受彎承載力計算 (1)由彎矩平衡原理可知，梁所受載荷所造成彎矩小于等于鋼筋混凝土抵抗彎矩:∑M=0 由力矩平衡原理x軸梁受力為零，即∑x=0 bx=+--(1-2) X≥2式中M―構件加固后彎矩設計值; x―等效矩形應力圖形的混凝土受壓區高度，簡稱混凝土受壓區高度; b、h―矩形截面寬度和高度; 、―受拉型鋼和受壓鋼板的截面面積; ―縱向受壓鋼筋合力點至截面近邊的距離; ―構件加固前的截面有效高度; As―縱向鋼筋合力點到混凝土受拉邊緣的距離h0=as; Es―鋼筋的彈性模量; ―考慮二次受力影響時，受拉型鋼抗拉強度有可能達不到設計值而引用的系數;當≥1.0，取=1.0; ―混凝土極限壓應變，取=0.003. ―加固前受彎構件驗算截面上作用的彎距標準值。 ―綜合考慮構件裂縫截面內力臂變化、鋼筋拉應變不均勻及鋼筋排列影響的計算系數，按下表的規定采用: 計算系數值 ≤0.0070.0010.0020.030.04≥0.06 單排鋼筋0.70.91.151.21.251.3 注:表中為原有鋼筋混凝有效配筋率，是按有效受拉混凝土截面面積，計算的縱向受拉鋼筋的配筋率即 各參數意義參照CECS25-90，混凝土結構加固技術規范[S].以及 混凝土結構設計規范GB50010-2002[S]. 圖10-23局部結構平面圖 某6層綜合樓建于90年代初，一層為商用超市，上面5層為住宅樓，結構為框架結構，底層框架結構層高為3.6米，此樓―～―原為招待所，現在要改變其使用功能，變成超市倉庫，而原來的主梁的最不利荷載為300KN?M，由于建筑使用功能的改變增加使用荷載30%，從而導致底層框架主梁承載力不足，因此要對框架主梁進行加固處理，我們使用濕式外包鋼加固技術對鋼筋混凝土框架進行加固處理，由施工圖知h=700mm，b=300mm，混凝土強度等級為C30，=14.3N/，=1963，環境類別為一類。 (2)原主梁抗彎承載力計算=700-35=665， 由=ρb得出ρ===0.00984=0.9%=45×%=0.0021而ρ0.2% 由鋼筋混凝土結構設計規范109頁8.5.1鋼筋混凝土構件中縱向受力鋼筋配筋率=max(ρ，45)=0.00984 所以ξ=ρ=0.00984×=0.206434=0.55 滿足使用條件 由承載力計算圖及公式可知當不在主梁頂粘鋼板時，則有=0，=0，則代入式(10-48) 1.0×14.3×300X(700-)-300×1963×35=390× 2145-3003000x-20611890=0 =0.0011 1.0×14.3×300×153.582=1.0×215×+300×1963 解之得=325.4268837mm2
