包鋼加固技術是一種常用的結構加固方法，通過在原有建筑或構件上包裹鋼筋來提高其承載能力和穩定性，這種加固方法不僅能夠有效延長建筑物的使用壽命，還能在一定程度上提高其抗震性能，無論采用何種加固方法，都需要進行定期的維護和檢查，以確保加固效果的持久性和安全性。，在進行包鋼加固后的維護過程中，需要注意以下幾點：需要對加固后的建筑物進行定期的檢查和維護，包括對鋼筋的緊固、混凝土的澆筑質量以及包鋼層的完整性進行檢查，對于已經出現裂縫或損傷的部位，需要進行及時的處理和修復，以防止進一步的破壞，還需要對建筑物進行必要的防水處理，以防止雨水對建筑物造成腐蝕和損壞。

包鋼加固后的維護要點

• 外觀檢查與清潔
  • 定期檢查構件外觀，確保表面無污漬、膠液殘留物等，保證構件整潔美觀。若發現有污漬或膠液殘留，應及時清理干凈，這有助于維持加固構件的整體質量，同時避免污漬等對加固效果產生潛在影響。
• 空鼓情況復查
  • 空鼓率是衡量包鋼加固施工質量的關鍵指標之一。應定期復查注膠部位的空鼓情況，確?？展穆什淮笥?%，因?yàn)榭展默F(xiàn)象會影響膠液的均勻分布和粘結效果，進而影響加固效果。
• 注膠孔和排氣孔檢查
  • 檢查注膠孔和排氣孔是否保持封閉平整狀態，避免出現漏膠或氣體外泄的情況，這對于保證加固效果的穩定性和持久性非常重要。如果發現有孔封閉不良的情況，應及時進行修復處理。
• 注膠嘴底座檢查
  • 查看注膠嘴底座是否有殘留物，要確保其已全部清除干凈。清理干凈的注膠嘴底座不僅能提高加固的美觀度，還能避免后續施工或使用中出現不必要的麻煩。

包鋼加固后如何防止腐蝕

包鋼加固維護周期建議

包鋼加固后結構變形監測

加固構件日常保養技巧

包鋼加固驗收注意事項

包鋼加固是一種常見的建筑結構加固方法，通過灌注膠液將型鋼與原結構緊密結合，提升結構的承載力和耐久性。 在進行包鋼加固施工后，驗收工作是確保加固質量的重要環節。 以下是包鋼加固驗收時需要注意的幾點事項。 1.控制空鼓率 包鋼加固中，注膠后的空鼓率是衡量施工質量的關鍵指標之一。 空鼓現象會影響膠液的均勻分布和粘結效果，從而影響加固效果。 因此，驗收時應特別注意檢查注膠部位，確保空鼓率不大于5%。 2.保持構件外觀整潔 構件外觀應無污漬、無膠液殘留物 注膠完成后，構件的外觀質量同樣需要嚴格把控。 檢查時應確保構件表面整潔，無污漬和的液殘留物。 如果存在膠液溢出或其他污染情況，應及時清理干凈，以保證構件的美觀和整體質量。 注膠過程結束后，注膠孔和排氣孔的處理也是驗收的重要內容。 應確保所有的注膠孔和排氣孔都被封閉平整，避免出現漏膠或氣體外泄的情況，從而保證加固效果的穩定性和持久性。 4.清理注膠嘴底座 最后，注膠嘴底座的清理工作不容忽視。 驗收時應檢查注膠嘴底座是否已全部清除干凈，確保沒有殘留物。 清理干凈的注膠嘴底座不僅能提高加固的美觀度，還能避免后續施工或使用中出現不必要的麻煩。 包鋼加固驗收工作至關重要，直接關系到加固效果和結構安全。 在驗收過程中，嚴格控制空鼓率，保持構件外觀整潔，封閉注膠孔和排氣孔，清理注膠嘴底座，是確保包鋼加固施工質量的關鍵。 通過規范的驗收流程和細致的檢查，才能確保加固工程的長期安全與穩定，為建筑結構提供可靠的保障。

包鋼加固工藝流程及施工要點(剪力墻包鋼加固工程案例)

在建筑加固工程中，現在可以用到的加固方法越來越多，既有新型的加固方法，也有傳統的加固方法，不同的加固方法所起到的作用是不一樣的。 每一種加固方法都有自己的施工優勢，所以在加固施工的時候需要根據建筑物所存在的問題來選擇加固方法來進行加固施工。 包鋼加固作為一種傳統的加固方法，有著自身的施工優勢，下面為大家介紹一下包鋼加固工藝流程及施工要點。 包鋼加固施工優勢: 包鋼加固施工工藝也有一些顯著的優勢表現，其實，每一種加固方法都有獨一無二的施工優勢的，當使用包鋼法處理出現損傷問題的柱子時，因?yàn)槭┕こ杀镜土┕げ僮骱?jiǎn)單，且能高效快速處理好柱子的多種質量問題，所以大家對包鋼法還是較為認可的。 放線—墻柱面基層處理—鋼板打磨、下料—鋼板安裝、焊接—鋼板邊封口—灌漿料配置—壓力灌漿—空鼓檢驗—表面防銹、防護處理。 加固施工環節，不可輕視的施工要點: 在使用包鋼法對柱子補強加固維護施工時，需要知道的施工要點有: 1、在建材市場中采購的柱子包鋼加固施工材料。 2、確定位柱子出現質量問題的位置。 3、選對包鋼材料(鋼板和粘鋼結構膠)和灌注材料。 4、找到能保證加固補強施工成效的施工單位合作。 5、施工單位制定嚴謹性和可以保證時效性的施工方案。 6、在施工前對建筑物現場全面排查，對施工現場存在的安全問題和施工難題都了解到位。 7、在施工環節中節約性使用材料，做到經濟性施工。 項目案例圖片 雅居樂花園二期剪力墻包鋼加固工程

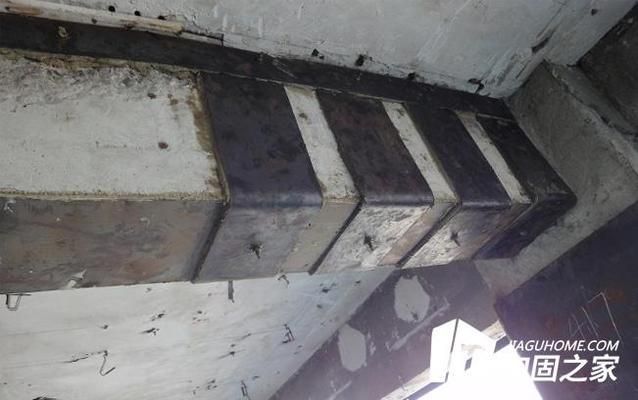

外包鋼加固法

概要:外包鋼加固法是指在混凝土柱的四周包上型鋼對其進行加固，加固后可以不增大構件截面尺寸，但是卻可以大幅度的提高混凝上柱的抗壓能力。 外包鋼加周法可以兩種，一種為干式外包鋼加固法，另一種為濕式外包鋼加固法。 查看詳情外包鋼加固需要滿足哪些構造要求 概要:在建筑加固工程中，外包鋼加固法是常用的一種加固方法，很多加固公司會都采用這種方法。 適用于不顯著增大原構件截面尺寸，但又要求大幅度提高其承載能力的混凝土結構加固。 外包鋼加固方法的優點是用于框架柱、梁的加固時，受力可靠，施工簡便、工期短且現場工作量較小，加固效果好。 下面加固之家為大家介紹一下外包鋼加固需要滿足的一些構造要求和外包鋼加固需要注意的事項。 查看詳情你了解粘鋼加固，是否了解外包鋼加固 概要:隨著建筑加固技術越來越先進，建筑加固的方法也越來越多，粘鋼加固就是其中的一種加固方法來的，相信很多人都知道，而外包鋼加固了解的人不是很多。 粘鋼加固法是在混凝上構件表面用特制的建筑結構膠粘鋼板，以提高結構承載力的一種加固方法。 外包鋼加固技術是一種廣泛采用的混凝土構件加固方法，通常采用型鋼或鋼板外包在原構件表面、四角或兩側，并在混凝土構件表面與外包鋼縫隙間灌注高強水泥砂漿或環氧樹脂漿料，同時利用橫向綴板或套箍作為連接件，以提高加固后構件的整體受力性能。 下面加固之家就帶大家了解一下外包鋼加固。 新聞資訊 概要:1、結構加固概述1.1、加固原因加固學是隨同房屋結構學發展而發展起來的。 從加固的范圍看主要原因有:(1)尚未建成但由于施工質量問題;(2)結構封頂尚未使用就要改造而引起的加固;(3)結構老化后進行改造加固;(4)因?yàn)?zāi)害引起的加固。 通過施加預應力強迫鋼拉桿或型鋼撐桿受力，影響并改變?cè)Y(jié)構應力分布，并降低結構原有應力水平，致使一般加固方法中普遍存在的應力應變滯后現象的影響能較好的 查看詳情一級建造師必須要了解的結構加固新技術! 概要:為了提升我們國家建筑行業的整體技術水平，住建部發表了關于做好《建筑業10項新技術(2017版)》推廣應用的通知，下面為這份文件的具體內容，作為一個建造師，而且是一級建造師這是必須要了解的: 外包鋼加固法。

【58同城】包鋼加固

【主要承接】房屋加固，植筋加固房屋加固可以從兩個層面來講，一是因房屋破損而進行的維護性加固;二是為了使房屋達到一定抗破壞力，如抗地震能力，而進行的加固。 抗震加固包括:墻體加固、梁，柱加固、地基加固、樓板加固，等。 墻體加固根據墻體所承載的負荷來選擇加固方式，一般加固方式有"粘貼碳纖維、粘鋼、包鋼(型鋼)、預應力加固、混凝土置換、植筋加固，等"有些老舊(今天) 石生:廣東奧樂建筑工程有限公司創新技術多年穩居同行業先驅，良好的品牌值得信賴。 墻體加固根據墻體所承載的負荷來選擇加固方式，一般加固方式有"粘貼碳纖維、粘鋼、包鋼(型鋼)、預應力加固、混凝土置換、植筋加固，等"有些老舊 不銹鋼圓鋼屬于長材一類，又屬于棒材一類，所謂的不銹鋼圓鋼是指橫截面為均勻圓形的長材，一般長約四米。 它可以分為光圓和黑棒。 所謂的光圓，是指表面光滑，經過準軋?zhí)幚矶鴣?而所謂的黑棒，是指表面黑粗，直接熱軋而來。 簡介不銹鋼圓鋼是指截面為圓形的實心長條鋼材。 其規格以直徑的毫米數表示，如"50"即表示直徑為50毫米的不銹鋼圓鋼。 常見材質為301、304、303、316、316L、304L、321、2520、201、202等。 圓鋼分為熱軋、鍛制和冷拉三種。 熱(今天) 鋼結構工程，閣樓，星棚，卷閘門，貨架佛山卷閘門廠，專業生產各種卷閘門，【包安裝】電動遙控卷閘門，水晶卷閘門，手拉卷閘門，不銹鋼卷閘門，鋁合金卷閘門，通花卷閘門，防火卷閘門，澳式無聲卷閘門，拉閘門，鐵門，道閘，伸縮閘，《維修各種卷閘門》承接:各種鋼結構，閣樓，星棚，不銹鋼雨棚，不銹鋼陽光棚，等……各種大小五金工程，(今天) 企業擁有大批專業的設計人員，以確保產品研發與國際同步，產品設計以實用，簡約，穩固，典雅為基本理念.我們是集齊開發，生產，銷售為一體的專業化先進隊伍廠家直營門店銷銷售，出廠價格。 鋁藝樓梯扶手具備造型優美，結構獨特，樸實和性感，與自然物中的造型相融合，展現出一種靜態的美感。 訂單流程:1、專業人員上門測量，私人定制，2、'出方案，確認方案，3、開始生產(生產大概20天可以完成)，4、'最后上門安裝。

外包鋼加固及粘貼鋼板加固工程質量監控檢查要點.pdf

外包鋼加固及粘貼鋼板加固工程質量監控檢查要點.pdf 1/16 1.該資料是網友上傳的，本站提供全文預覽，預覽什么樣，下載就什么樣。 2.下載該文檔所得收入歸上傳者、原創者。 3.下載的文檔，不會出現我們的網址水印。 該【外包鋼加固及粘貼鋼板加固工程質量監控檢查要點】是由【wawa】上傳分享，文檔一共【16】頁，該文檔可以免費在線閱讀，需要了解更多關于【外包鋼加固及粘貼鋼板加固工程質量監控檢查要點】的內容，可以使用淘豆網的站內搜索功能，選擇自己適合的文檔，以下文字是截取該文章內的部分文字，如需要獲得完整電子版，請下載此文檔到您的設備，方便您編輯和打印。 :.。 外包鋼加固及粘貼鋼板 加固工程質量監控檢查 WTDstandardizationoffice【W(wǎng)TD5AB-WTDK08-WTD2C】 外包鋼加固及粘貼鋼板加固 工程質量監控檢查要點 建筑結構應具有足夠的強度、剛度、抗裂度以及局部和整體的穩定性， 以滿足安全性、耐久性和適用性的要求。但是，在工程實踐中，導致建。 筑物未能滿足上述要求而需要進行加固補強的原因主要有以下幾方面: 1、勘察、設計和施工中的問題:由于勘察資料不準確、不齊全;設計 不周;施工管理不嚴、施工質量欠佳以及建筑材料不符合要求等原因而 造成的工程事故。 2、使用功能改變:建筑物用途變更、工廠技術改造、設備更新以及廠 房的改建、擴建，原有結構不能適應新的使用要求。 3、自然災害與偶然事故:地震、風災、火災、水災、爆炸、地基塌陷 和其他事故。 4、結構耐久性降低:由于建筑物所處環境條件影響，導致構件的裂 縫、鋼筋的銹蝕、混凝土的碳化和凍融、材料的老化等，影響結構的耐 性;提高結構的安全度以減少事故的隱患，從而延長結構的使用壽命， 保證正常的使用要求。 當前工程實踐中較為常用的幾種加固方法，如表1所示。 混凝土結構常用加固方法概況一覽表1 用增大結構構件截面面積，以提高其承板、梁、柱、 加大截面加固法 載力和滿足正常使用的傳統加固方法加墻、基礎等一般 固效果好、經濟，適用面廣，但施工復構件 雜，濕作業工作量大，工期長，對房屋 的凈空和美觀也會有一定影響。 在結構構件四角(或兩角)包以型鋼的 一種傳統加固方法。受力可靠、施工簡梁、柱、屋。 外包鋼加固法 采用外加預應力的鋼拉桿、鋼鉸線或型 鋼撐桿是卸荷、加固及改變結構受力三 者合一的加固方法。材料簡便快捷，施梁、板、柱、屋。 預應力加固法 工時不影響使用，但要有一套施工預應(橋)架 力的工序及設備機具，要求環境溫度不 超過60oC，否則應采取有效防護措施。 通過增設支點，減少結構跨度和內力， 增設支點加固法板、梁、桁架 確、簡單可靠、效果好，但使用空間受 到一定影響。 用結構膠把鋼板粘貼在構件外部以提高 結構承載力和滿足正常使用的加固方 法。施工工藝簡單、速度快，對生產和。 生活影響小。要求環境溫度不超過板、梁、柱、。 粘鋼加固法 60oC、相對濕度不超過70%及無化學腐墻、屋(桁)架 蝕的使用條件，否則應采取有效防護措 施，對砼強度等級低于C15的構件不宜 利用樹脂膠結材料將碳纖維布或碳纖維 碳纖維加固法 便，適用面廣。要求環境溫度不超過墻、屋(桁)架。 60oC，否則應采取有效防護措施，對砼 強度等級低于C15的構件不宜采用。 本文主要介紹的是砼結構外包鋼加固法、粘貼鋼板加固法工程質量監 控檢查要點。 一、工程質量事前控制階段(施工準備) (一)施工質量主體行為的控制檢查 1、施工單位資質，營業范圍中應包括結構加固的內容; 2、現場管理人員資質; 3、主要專業工種上崗證; 4、工程質量責任制情況; 5、現場質量管理制度; 6、質量檢驗制度。 (二)學審圖紙，設計交底 1、學***設計圖紙內容，領會設計意圖。 2、設計交底提出要求，注意事項，解答疑問。 (三)編制施工方案進行技術交底 1、審查施工方案是否符合現場實際情況，進度是否符合業主要求，施工 方法、施工工藝是否合理。 2、對各工種應進行技術交底，并有書面記錄。 (四)材料要求 A外包鋼加固法 1、根據加固結構的特點，充分發揮加固部分的潛力，砼結構加固宜選 用比例極限變形，強度較低，可焊性較好的熱扎鋼材，一般可用 鋼和鋼管宜選用Q235級的碳素結構鋼或Q345級的低合金強度結構 2、加固用的水泥宜選用快硬、早強、收縮性小的硅酸鹽水泥或普通硅 酸鹽水泥，最好采用早強型水泥或微膨脹水泥。 3、嚴禁使用過期水泥和受潮水泥，水泥強度等級不宜低于。 4、上述1、2項的材料，均應有出廠合格證及進場后的抽檢復試報 5、砼結構加固所采用的砼強度等級比原結構構件砼強度等級提高一 級，且不應低于C20。當原結構、構件砼強度較高時，如采用與原。 結構相同的強度等級，必須采取措施以保證新、舊砼之間有足夠的 粘結強度。

外包鋼加固及粘貼鋼板加固工程質量監控檢查要點

外包鋼加固及粘貼鋼板加固工程質量監控檢查要點 3、嚴禁使用過期水泥和受潮水泥，水泥強度等級不宜低于42.5。 4、上述1、2項的材料，均應有出廠合格證及進場后的抽檢復試報告.5、砼結構加固所采用的砼強度等級比原結構構件砼強度等級提高一級，。 且不應低于C20.當原結構、構件砼強度較高時，如采用與原結構相同的強度等級，必須采取措施以保證新、舊砼之間有足夠的粘結強度。 6、砼結構加固，一般采用電弧焊焊接，焊條的型號與被焊鋼材的強度相適應.鋼筋焊接應符合《鋼筋焊接驗收規程》的要求。 7、砼結構加固中，當采用螺栓連接時，螺栓可采用Q235級鋼制作，其質量應符合現行國家標準《碳素結構鋼》的規定。 8、砼結構加固中，當采用錨栓作為連接件、錨固件時，其技術要求必須符合產品標準《砼用膨脹型錨栓及擴孔型錨栓》有關規定;錨栓類型、使用條件和適用范圍必須符合《砼結構后錨固技術規程》有關規定.9、當加固選用樹脂砼、微膨脹砼、噴射砼時或加固的砼須采用早強、防凍或其他外加劑時，宜在施工前進行試配并檢驗其強度，必要時尚應檢驗其干縮、腐蝕等性能。 加固用砼中不應摻入粉煤灰等混合材料。 10、濕式外包鋼加固法中，當采用化學漿液灌漿連接時，其漿液組成應在工程應用前進行試配，選擇可灌性好、收縮性小、粘結強度高、固化時間可調整、耐久性較好，且材料無毒或低毒的漿液。 漿液固化后，其與砼的粘結強度應高于被粘結構的砼抗拉強度和抗剪強度。 環氧樹脂漿液的原材料質量應符合國家有關技術標準的規定.。 (一)構件上植筋或鋼筋(螺桿)穿孔漿錨: 1、環境溫度不超過60oC。 2、所采用的粘結劑必須選用那些有充分試驗依據且性能滿足設計和使用要求的膠種。 3、根據設計要求在構件上確定錨筋或螺桿位置并做標志。 4、采用金屬探測儀測定構件內部鋼筋情況，如錨筋或螺桿與構件內鋼筋相碰，應進行調整后對鉆孔定位。 5、采用電錘鉆鉆孔，植筋的鉆孔深度應根據其受力情況而定，一般不應小于10d，也不宜小于15d(d為植入鋼筋直徑)。 鉆孔孔徑應比鋼筋或螺桿大4～10mm，植筋的鉆孔深度應比植入鋼筋長度大3~5mm.6、用尼龍刷或鋼刷清除孔中灰屑，再用壓縮空氣將孔內清潔干凈，最后用工業丙酮擦洗孔壁至完全除去粉塵.7、鋼筋或螺桿在錨入部分除銹處理后，用工業丙酮擦拭，除去油污及粉屑。 8、將按配方配好的粘結膠注入孔中，同時將鋼筋或螺桿的錨固部分用膠裹滿，緩緩施入孔中，將孔中空氣擠出，也可根據現場條件采用壓力灌膠或人工灌膠.9、在膠的固化過程中切勿擾動鋼筋或螺桿，待完全固化后，即可進行負荷和使用。 (二)外包鋼加固法A構造構定1、外包鋼加固時，角鋼厚度不應小于3mm，也不宜大于8mm;角鋼邊長，對于梁，不宜小于50mm，柱不宜小于75mm，對于桁架，不宜小于50mm.沿梁、柱軸線應用扁鋼箍或鋼筋箍與角鋼焊接.扁鋼箍截面不應小于25mm。 鋼板的永久附加錨固，其埋設孔洞應與鋼板一道于涂膠前配鉆。 6、固化:粘結劑在常溫下固化，保持在20°C以上，24小時即可拆除夾具或支撐，三天可受力使用。 若低于15°C，應采用人工加熱，一般用紅外線燈加熱，固化期中不得對鋼板有任何擾動。 7、粘結劑施工必須遵守以下安全規定:(1)配制粘結劑用的原料應密封貯存，遠離火源，避免陽光直接照射.(2)配制和使用場所，必須保持通風良好。 (3)操作人員應穿工作服，藏防護口罩和手套.(4)工作場所應配備各種必要的滅火器以備救護。 三、工程質量事后控制階段(竣工驗收)(一)外包鋼加固法:1、結構加固的施工應嚴格按照各種加固方法的施工要點進行，以確保施工質量，并應遵守有關現行施工質量驗收規范的規定。 2、砼結構的材質力學性能，除應滿足本文對材料的要求外，尚應遵守有關國家標準及部頒標準的規定。 如《砼強度檢驗評定標準》、《砼力學性能試驗方法》、《鉆芯法檢測砼強度技術規程》、《回彈法評定砼抗壓強度技術規程》、《超聲回彈綜合法檢測砼強度技術規程》等.鋼筋、型鋼、鋼板等應符合有關鋼材質標準的要求。 采用鋼材焊接連接加固時，焊接質量應滿足《鋼結構工程施工質量驗收規范》、《鋼筋焊接及驗收規范》的要求.3、對重要承重結構，如柱子、屋架、大跨度梁等加固后，其質量如何，必要時可按設計要求，抽樣進行荷載試驗，直接檢驗加固的效果。 (二)、粘貼鋼板法:。 (3)將扁鋼箍或鋼筋箍與角鋼焊接，分段交錯施焊，整個焊接應在膠漿初凝前完成。 4、干式外包鋼加固工藝(1)構件表面必須打磨平整，無雜物及塵土。 (2)用卡具從兩方向?qū)⒔卿摽ㄙN于構件預定部位.(3)將扁鋼箍或鋼筋箍與角鋼焊接，扁鋼箍或鋼筋箍可焊于角鋼外面。 (4)鋼骨架與構件之間的縫隙用1:2水泥砂漿捻塞緊填實.5、外包鋼加固的防護。

包鋼加固施工的質量保證措施

對于任何加固工程來說，加固施工的質量是必須要有保證才行的。 包鋼加固是一種結構加固方法，在結構加固的時候是需要制定好加固方案的，包鋼加固施工方案會影響到建筑加固的安全。 在加固施工的時候，施工的安全和質量是同樣重要的，為了確保加固的安全性，我們要在施工過程中做好包鋼加固施工質量保證措施。 下面加固之家就為大家介紹一下包鋼加固施工的質量保證措施，主要是技術方面和施工方面。 一、技術方面 1、精確地加工鋼材，鋼板除銹、毛化處理應符合設計及施工要求，保證施工過程中構造要求。 2、做好班前技術交底，明確質量要求與控制措施，設計合理的施工操作平臺，以減少施工輔助時間。 3、加強施工過程中重要作業環節的監控、詳細記錄，加強施工后的自檢，嚴格履行隱預檢手續。 4、保證優質的粘鋼膠，嚴格按照設計要求，選用膠體各項指標應達到規范設計要求，堅決杜絕不合格產品進入施工現場。 二、施工方面 1、鋼板表面處理。 對鋼板粘貼面的處理，如鋼板粘貼面未生銹或輕微銹蝕，可用噴砂、砂布或平砂輪打磨粗糙處理，直至出現金屬光澤。 打磨粗糙度越大越好，打磨紋路盡量與鋼板受力方向垂直。 用脫脂棉沾丙酮擦拭干凈，保證粘貼面干燥潔凈。 2、混凝土基面處理。 原混凝土構件的粘合面表層劣質混凝土與碳化層清除干凈。 3、膠粘劑的配制。 膠粘劑使用前應進行現場質量檢驗，合格后方能使用，按產品使用說明書規定配制。 取潔凈容器(塑料或金屬盆，不得有油污、水、雜質)和稱重器按產品說明書配合比混合，并用攪拌器拌約5-8分鐘至色澤均勻?yàn)橹埂?攪拌時最好沿同一方向攪拌，盡量避免混入空氣形成氣泡，配置場所宜通風良好。 4、涂膠和粘貼。 膠粘劑配制好后，用膩刀涂抹在已處理好的鋼板面和混凝土表面，為使膠你能充分浸潤、滲透、擴散、粘附于結合面，宜先用少量膠于結合面來回刮抹數遍，在添抹至所需厚度1-3mm，中間厚邊緣薄，然后將鋼板貼于預定位置。 5、固定和加壓。粘貼完后應立即加壓，保證加壓在膠粘劑初凝前進行。加壓以使膠粘劑擠出鋼板四周邊為宜。 6、維護。對粘貼到位的構件做好標示工作，提醒其他人員防止在結構膠固化時間內對粘貼鋼材擾動。 在包鋼加固施工的時候，保證好質量的措施有技術方面和施工方面，這樣在施工時就能更好地完成施工。 還有一點是需要注意的，那就是包鋼加固包括干式和濕式兩種，兩種施工方法是不一樣的，在加固施工時要根據實際情況選擇施工方法，這樣會更有利于施工。

鋼結構維護加固方案.pptx

數智創新變革未來鋼結構維護加固方案方案目的和背景介紹鋼結構現狀及問題分析維護加固方法及比較加固材料及選型要求施工流程及安全措施質量控制和驗收標準工程預算及時間安排結論與建議ContentsPage目錄頁方案目的和背景介紹鋼結構維護加固方案方案目的和背景介紹方案目的1.提高鋼結構的穩定性和安全性:通過維護和加固鋼結構，提高其承載能力和抗震性能，保證建筑物的安全性。 2.延長鋼結構使用壽命:定期維護和加固可以延緩鋼結構的腐蝕和老化，延長其使用壽命。 3.提升建筑物的整體性能:鋼結構作為建筑物的重要組成部分，其穩定性和安全性直接關系到建筑物的整體性能。 背景介紹1.鋼結構在建筑領域的應用廣泛，但隨著使用時間的增長，鋼結構會出現各種問題，需要進行維護和加固。 2.當前建筑維護和加固市場需求不斷增長，客戶需求多樣化，對施工技術和服務質量的要求也在提高。 3.隨著科技的不斷進步，新型的維護和加固技術和材料不斷涌現，為鋼結構維護和加固提供了更多的選擇和解決方案。 鋼結構現狀及問題分析鋼結構維護加固方案鋼結構現狀及問題分析鋼結構現狀及問題概述1.鋼結構在建筑領域的應用廣泛，但隨著時間的推移，出現了各種問題和挑戰。 2.鋼結構的主要問題包括銹蝕、疲勞、變形和連接失效等。 3.這些問題的出現不僅影響鋼結構的使用壽命，還可能對人們的生命安全造成威脅。 鋼結構銹蝕問題分析1.鋼結構在潮濕、腐蝕性的環境中容易生銹，導致承載能力下降。 2.銹蝕還會導致鋼結構膨脹，影響使用效果。 3.防銹涂層的使用是有效的防護措施，但需要定期維護和更新。 鋼結構現狀及問題分析鋼結構疲勞問題分析1.鋼結構在反復受力作用下會發生疲勞破壞。 2.疲勞破壞往往從微小裂紋開始，逐漸擴展，最終導致結構斷裂。 3.通過優化結構設計、采用高強度材料等手段可以降低疲勞破壞的風險。 鋼結構變形問題分析1.鋼結構在受力不均、連接不牢固等情況下可能發生變形。 2.變形會影響結構的使用性能和安全性。 3.加強結構設計、施工質量和維護管理是預防變形問題的有效措施。 鋼結構現狀及問題分析鋼結構連接失效問題分析1.鋼結構的連接部位是薄弱環節，容易發生連接失效。 2.連接失效會導致結構整體穩定性下降，甚至倒塌。 3.采用高強度螺栓、優化連接設計等方式可以提高連接部位的可靠性。 鋼結構維護加固的必要性1.針對鋼結構存在的問題，進行維護加固是必要的措施。 2.維護加固可以延長鋼結構的使用壽命，提高安全性。 3.通過科學的維護加固方案，可以確保鋼結構的穩定性和可靠性，為建筑安全提供保障。 維護加固方法及比較鋼結構維護加固方案維護加固方法及比較增大截面加固法1.通過增大構件的截面面積和配筋量，提高構件的承載能力和剛度。 2.適用于梁、柱、板等構件的加固，提高構件的承載力和穩定性。 3.施工時需要對原有結構進行鑿毛、清理等處理，對使用有一定影響。 粘貼鋼板加固法1.通過粘貼鋼板提高構件的承載能力和剛度，改善構件的受力性能。 2.施工方便快捷，對使用影響較小，具有較好的經濟效益。 3.需要考慮鋼板的耐腐蝕性和耐久性問題。 維護加固方法及比較預應力加固法1.通過預應力技術，對構件施加預應力，提高構件的承載能力和剛度。 2.適用于大型橋梁、梁板等結構的加固，具有較好的效果。 3.施工時需要專業的預應力施工設備和技術人員。 改變結構體系加固法1.通過改變結構體系，將原有結構變?yōu)楦侠淼氖芰w系，提高結構的整體性能。 2.適用于舊房改造、橋梁加固等工程，具有較好的經濟效益和社會效益。 3.需要對原有結構進行較大的改造，需要考慮施工和使用的影響。 維護加固方法及比較碳纖維加固法1.通過粘貼碳纖維布提高構件的承載能力和剛度，具有輕質高強、施工方便等優點。 2.適用于梁、板、柱等構件的加固，對結構的外形和使用影響較小。 3.需要考慮碳纖維布與混凝土的粘結性能和耐久性問題。 混凝土表面增強劑加固法1.通過涂刷混凝土表面增強劑，提高混凝土表面的強度和硬度，提高構件的承載能力和耐久性。 2.適用于混凝土表面破損、起砂等問題的加固，具有施工方便、成本低等優點。 3.需要考慮混凝土表面增強劑與混凝土的相容性和耐久性問題。 加固材料及選型要求鋼結構維護加固方案加固材料及選型要求鋼材選型及質量要求1.選擇具有高強度、高韌性、耐腐蝕的鋼材，以滿足加固需求。 2.鋼材質量應符合國家相關標準，具備質量證明文件和檢驗報告。 3.考慮到鋼結構維護加固的長期性，應選擇具有長壽命和良好可維護性的鋼材。 焊接材料及工藝要求1.選擇與母材相匹配的焊接材料，確保焊接質量和耐腐蝕性。 2.采用合適的焊接工藝，保證焊接接頭的強度和韌性。 3.嚴格執行焊接操作規程，確保焊接質量符合相關標準。

外包鋼加固及粘貼鋼板加固工程質量監控檢查要點

外包鋼加固及粘貼鋼板加固工程質量監控檢查要點 (2)如果砼表面不是很臟很舊，則可直接對粘合面進行打磨，去掉1～2MM厚表層，使之平整，用壓縮空氣除去粉塵，或用清水沖洗干凈，待完全干燥后，再用脫脂棉花沾丙酮擦拭表面即可.(3)對于新砼粘合面，先用磨機將粘合面磨平，用鋼絲刷將表面散松浮渣刷去，再用硬毛刷沾洗滌劑洗刷表面，或用有壓冷水沖洗，待完全干后即可涂粘結劑。 (4)對于齡期在三個月以內，或濕度較大的新砼構件，除滿足上述要求外，尚需進行人工干燥處理。 打磨粗糙度越大越好，打磨紋路盡量與鋼板受力方向垂直，然。 (1)結構膠粘劑一般都是熱固性樹脂(如環氧、酚醛等)建筑膠，這類膠具 相反，剪切強度較差、耐沖擊韌性較好。要找出一種具有綜合性能良好的單。 一型結構膠似乎是困難的。然而出現了一種混合型的結構膠粘劑。在這種。 后用脫脂棉花沾丙酮擦洗干凈。(2)如鋼板嚴重銹蝕，須先用適度鹽酸浸泡20分鐘，使銹層脫落，再用。 石灰水沖洗，中和酸離子，然后用平砂輪打磨出紋道，最后用丙酮擦拭干凈。 2、卸荷:為減輕和消除后粘鋼板的應力、應變滯后現象，粘鋼前宜對構件進行卸荷，如用千斤頂頂升方式卸荷，對于承受均布荷載的梁，應采用多點(至少兩點)均勻頂升;對于有次梁作用的主梁，每根次梁下要設一個千斤頂。 頂起噸位以頂面不出現裂縫為準。 3、配膠:粘鋼使用的粘結劑在使用前應進行現場質量檢驗，合格后方能使用，使用時應按產品說明書規定進行配制，一般采用軸式攪拌器攪拌至色澤均勻?yàn)橹?，容器?nèi)不得有油污，攪拌時應避免雨水進入容器，并按同一方向進行攪拌，以免帶入空氣形成氣泡，降低粘結性能.4、涂敷膠及粘貼:粘結劑配制好后，用抹刀同時涂抹在已處理好的砼表面和鋼板上，為使膠能充分浸潤、滲透、擴散、粘附于結合面，宜先用少量膠于結合面來回刮抹數遍，再涂抹至1～3MM的厚度，中間厚邊緣薄，然后將鋼板貼于預定位置，若是立面粘貼，為防止流淌，可加一層蠟玻璃絲布。 鋼板粘貼后，用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，表示已粘密實，否則應剝下鋼板補膠，重新粘貼。 5、固定與加壓:鋼板粘貼后應立即用卡具夾緊或支撐，最好采用膨脹型錨栓固定，并適當加壓，以使膠液剛從鋼板邊沿?cái)D出為度，膨脹型錨栓一般是鋼板的永久附加錨固，其埋設孔洞應與鋼板一道于涂膠前配鉆.6、固化:粘結劑在常溫下固化，保持在20°C以上，24小時即可拆除夾具。 的加固方法。材料輕質高強、施工方便，板、梁、柱、墻、。 適用面廣。要求環境溫度不超過60oC，屋(桁)架。 架梁或連系梁，梁角鋼應與柱角鋼相互焊接，或用扁鋼帶繞柱外包焊接(圖一);對于桁架，角鋼應伸過該桿件兩端的節點，或設置節點板將角鋼焊在節點板上.3、當采用環氧樹脂化學灌漿外包鋼加固時，扁鋼箍應緊貼砼表面，并與角鋼平焊連接。 當采用乳膠水泥漿粘貼外包鋼加固時，扁鋼箍可焊于角鋼外面。 乳膠的含量不應少于5%，水泥一般采用425號硅酸鹽水泥。 4、采用外包鋼加固砼構件時，型鋼表面宜抹厚25mm的1:3水泥砂漿保護層，亦可采用其他飾面防腐材料加以保護。 5、當采用型鋼干式外包鋼加固排架柱(圖二)時，應將加固型鋼與原柱頭頂部埋設件(承壓鋼板)相互焊接。 對于二階柱，上下柱交接、牛腿處，應予以加強。 環氧—聚硫橡膠 HaleWaihonaPukeBaidu 常溫18h液狀高 17。43～好好好好350oF好。 22.3~好好好好400oF好 的強度等級，必須采取措施以保證新、舊砼之間有足夠的粘結強度。 6、砼結構加固，一般采用電弧焊焊接，焊條的型號與被焊鋼材的強度相。 適應.鋼筋焊接應符合《鋼筋焊接驗收規程》的要求。 7、砼結構加固中，當采用螺栓連接時，螺栓可采用Q235級鋼制作，其。 質量應符合現行國家標準《碳素結構鋼》的規定.8、砼結構加固中，當采用錨栓作為連接件、錨固件時，其技術要求必須符 面積少于70%，則此粘結件無效，應剝下重新粘結.2、對于重大工程，為真實檢驗其加固效果，尚需抽樣進行荷載試驗，一般僅作標準使用荷載試驗，即將卸去的荷載重新全部加上，其結構的變形和裂縫開展應滿足設計使用要求.3、防腐粉刷:粘鋼加固的鋼板，應按設計要求進行防腐處理.可在鋼板表面粉刷水泥砂漿保護，如鋼板面積較大，為了有利于砂漿粘結，可粘一層鉛絲網或點粘一層細石，并在抹灰時涂刷一道砼界面劑。 水泥砂漿的厚度:對于梁不應小于20MM;對于板不應小于15MM。

鋼結構加固的冷維護——基于高性能CFRP與SMA材料的鋼橋裂縫...

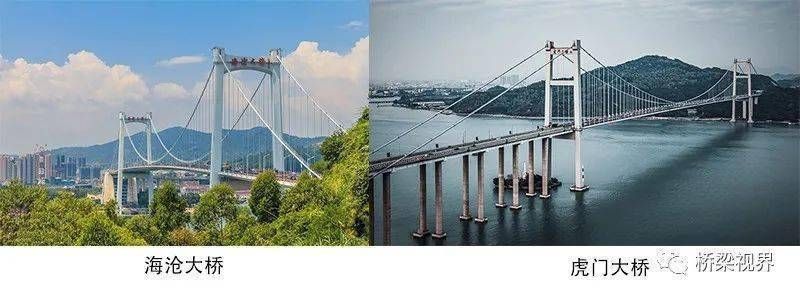

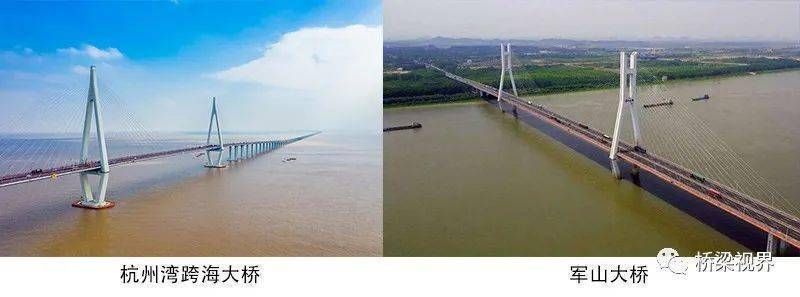

鋼結構加固的冷維護——基于高性能CFRP與SMA材料的鋼橋裂縫主動維修技術 在承受車致振動和反復輪壓荷載時，多處構造細節容易發生疲勞開裂，是鋼結構橋梁長期服役條件下的主要病害。 從1971年英國的Severn橋首次發現疲勞開裂后，荷蘭的VanBrienenoord橋和德國的Haseltal橋相繼出現開裂病害，此后日本、美國等國家的鋼橋也發生了疲勞開裂。 雖然我國使用正交異性鋼橋面板的時間較短，但由于交通量和車輛輪重激增且超載現象嚴重，也已在多座大跨度橋梁(如虎門大橋、江陰大橋、軍山大橋、海滄大橋、杭州灣跨海大橋、蘇通大橋等)的鋼橋板中發現了疲勞裂紋。 鋼橋疲勞裂紋產生后，應及時維修加固，否則會影響行車舒適性以及橋面鋪裝的工作性能，嚴重的會威脅到整個主梁的安全性。 相較于鋼梁更換，采用各種維修加固措施能夠節約時間和經濟成本，同時也符合國家節能減排的“雙碳”目標。 就目前研究現狀和應用情況來看，采用高性能碳纖維增強聚酯復合材料(CFRP)和形狀記憶合金(SMA)加固鋼結構是國內外近期的研究熱點之一。 隨著交通量激增，鋼橋板的疲勞損傷開裂將日趨嚴重。 采用CFRP材料、SMA/CFRP組合貼片和Fe-SMA板，通過粘結方式對鋼結構局部疲勞裂紋進行加固，聚焦于疲勞受損鋼橋板的高效維修，開拓高性能材料對鋼橋進行無損“冷維護”的新思路與新理論，可推動鋼橋高效運維和長效養護進一步發展，為國家和社會節約巨額橋梁運養費用。 7種典型裂紋與修復機理 正交異性鋼橋板典型疲勞裂縫 據統計，我國服役十年以上的大跨度索承鋼橋，其正交異性鋼橋板系統均已出現不同程度的局部疲勞開裂，裂縫發展呈現即發、耦發和并發趨勢。 而受材料、荷載、局部構造和環境等多種復雜因素影響，其累積惡化發展將嚴重影響橋梁的日常運營安全，威脅人民生命財產安全。 圖1疲勞裂紋加固機理 針對頂板與U肋連接處裂縫，可采用高性能纖維增強水泥基材料作為鋼橋面鋪裝層進行修復，替代原有剛度較小的瀝青混凝土鋪裝，通過剪力釘或結構膠與下層既有受損鋼橋面板形成組合橋面板共同受力，以降低焊縫處疲勞應力幅，提高鋼橋抗疲勞性能和服役壽命。 該修復方法已在武漢軍山長江大橋、宜昌長江大橋等多座舊橋改造工程中得到成功應用，取得了較好修復效果。 但對于橫隔板弧形切口處和U肋對接焊縫處的疲勞裂縫，工程實踐中仍以傳統機械修復和焊接修復方法為主，應用效果尚存局限性。 正交異性鋼橋板構造復雜，焊縫縱橫交錯，局部受力特殊，疲勞開裂源于復雜受力狀態(包括焊接及火焰切割引起的殘余應力和局部特殊構造剛度突變引起的應力集中等)。 如圖2所示，對應局部裂紋進行加固修復時，作用機制有兩個途徑:1.增加鋼結構在開裂部位的局部剛度，降低鋼結構損傷部位的應力幅值;2.引入預應力使鋼結構局部平均應力整體下移，以抵消鋼結構服役狀態下局部鋼板內的部分拉應力。 圖2疲勞裂紋加固機理 因纖維增強復合材料(FRP)的強度高、耐腐蝕和抗疲勞性能好，CFRP材料可通過使用結構膠粘貼在疲勞開裂部位，使鋼板、膠層和CFRP作為整體共同受力，在不損傷原結構的前提下增加其剛度。 針對正交異性鋼橋板構造復雜和內部空間狹小的特點，開發了通過加熱激活NiTi-SMA絲，從而在CFRP材料內部引入預應力的SMA/CFRP組合貼片，NiTi-SMA絲和CFRP布通過粘結方式與鋼板共同工作，可有效發揮兩種高性能材料的受力特點，大幅提升裂縫修復效率。 SMA具備在低溫冷拉產生塑性變形后受熱能恢復其初始形狀的性能，當外界介質能對SMA的變形恢復趨勢提供有效限制(約束)時，即會在其內部產生預應力。 因而Fe-SMA可以做成厚度和面積較大的板狀構件，對鋼結構局部開裂部位進行加固修復，兼具施加預應力和提高截面剛度的作用。 NiTi-SMA與Fe-SMA的材性細節 NiTi-SMA材性 NiTi-SMA絲在常溫下為馬氏體相態，靜力拉伸過程中存在孿晶馬氏體到退孿馬氏體的轉變，此過程中應力保持不變，應變不斷增加，即應力應變曲線存在平臺段。 NiTi-SMA激活回復特性研究中對預拉伸16%的NiTi-SMA絲進行升溫激活試驗表明，其回復應力的增長速度隨溫度的升高而放緩。 加熱過程中最高溫度達306℃，產生的最大回復應力為466MPa，冷卻至室溫后穩定在393MPa。 當溫度達到170℃時，回復應力已達到423MPa，為峰值應力的90.8%，而此時溫度僅為峰值應力處的65%，冷卻至室溫后回復應力穩定在274MPa。 圖3NiTi-SMA絲材性測試裝置 3種加固方法的效果對比
