AutoCAD建筑面積計算教程

AutoCAD建筑面積計算教程是一本旨在幫助用戶掌握使用AutoCAD軟件進行建筑面積計算的指南,本教程從基礎概念開始,詳細介紹了如何在AutoCAD中輸入和編輯尺寸、如何創建和修改平面圖,以及如何利用AutoCAD的面積計算工具來估算和精確計算建筑物的面積,教程還提供了一些實用的技巧和建議,以幫助用戶更高效地完成面積計算任務,無論是初學者還是經驗豐富的建筑師,都可以從本教程中獲得寶貴的知識和技能,提高自己的工作效率。

一、使用“房間屋頂 - 查詢面積”(適用于天正建筑等相關插件)

  1. 操作步驟
    • 選擇菜單“房間屋頂”的“查詢面積”,對話框里有四個按鈕,是四種方法,選用其一。
    • 按照左下邊命令欄引導去做,鼠標在房間內點,就是凈面積;鼠標在房間外點,就是建筑面積。

二、使用鍵盤輸入命令

  1. 方法一:使用“aa”命令
    • 操作步驟
      • 鍵盤輸入“aa”,空格,“a”,空格,“o”,空格。
      • 接下來直接選取需要計算的面積,再次按空格,面積就會出現在鼠標的右上角。
  2. 方法二:使用“cxmj”命令(適用于天正畫的圖)
    • 操作步驟
      • 找到要計算面積的平面,鍵入“cxmj”后回車。
      • 在彈出的選項框中調整所需參數。
      • 選取需要計算面積的建筑墻體,可以看到被選中的墻體,以及鼠標上有數字,那個數字就是面積。

三、常規AutoCAD命令計算面積(適用于簡單圖形)

  1. 對于矩形、三角形
    • 操作步驟
      • 執行命令“area”(可以是命令行輸入或點擊對應命令圖標)。
      • 在命令提示“specify first corner point or [object/add/SUbtract] :”后,打開捕捉依次選取矩形或三角形各交點后回車,AutoCAD將自動計算面積、周長(perimeter),并將結果列于命令行。
  2. 對于圓或其它多段線(polyline)、樣條線組成的二維封閉圖形
    • 操作步驟
      • 執行命令“area”。
      • 在命令提示“specify first corner point or [object/add/SUbtract] :”后,選擇“object”選項,根據提示選擇要計算的圖形,AutoCAD將自動計算面積、周長。
  3. 對于由簡單直線、圓弧組成的復雜封閉圖形
    • 操作步驟
      • 必須先使用“boundary”命令(其使用方法依照對話框選擇即刻,它同于剖面線填充的面域創建),以要計算面積的圖形創建一個面域或多段線對象。
      • 再執行命令“area”,在命令提示“specify first corner point or [object/add/SUbtract] :”后,選擇“object”選項,根據提示選擇剛剛建立的面域圖形,AutoCAD將自動計算面積、周長。

四、使用多段線(PL)和查詢(LI)命令

  1. 操作步驟
    • 先用多段線(快捷鍵“pl”)繪制出所要計算面積的區域的輪廓(一定要將多段線閉合)。
    • 然后選中多段線輸入“l(fā)i”命令,點擊回車就可以看到面積了。

五、使用屬性命令

  1. 操作步驟
    • 在命令行輸入“attout”并按下Enter鍵,或從菜單欄中選擇“繪圖 - 屬性 - 導出”。
    • 根據命令提示,在彈出的對話框中選擇相應的對象(可以是多段線、圓、矩形等)。
    • 選擇完成后,按下Enter鍵確認選擇,并選擇保存導出的文件。
    • 打開導出的文件,在其中找到“面積”一列即可看到相應的面積值。

AutoCAD面積計算常見錯誤

AutoCAD高級面積計算技巧

天正建筑插件面積計算對比

AutoCAD面積計算結果校驗方法

AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第1張AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第2張AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第3張AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第4張AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第5張

CAD在建筑施工圖算面積

惰矯愚頭:一共有三種方法可以計算面積:1、選擇菜單"房間屋頂"的'查詢面積',對話框里有四個按鈕,是四種方法,選用其一。 照左下邊命令欄引導去做,鼠標在房間內點,就是凈面積、鼠標在房間外點,就是建筑面積。 2、鍵盤輸入aa,空格,a,空格,o,空格,接下來直接選取需要計算的面積,再次按空格,面積就會出現在鼠標的右上角。 3、找到要計算面積的平面,鍵入cxmj后回車,在彈出的選項框中調整所需參數。 選取需要計算面積的建筑墻體,可以看到被選中的墻體,以及鼠標上有數字,那個數字就是面積。 注意:第三種方法僅限于計算天正畫... 在CAD算建筑模板展開面積,怎么算,有具體方法嗎 Carrie:計算建筑模板面積在CAD里面計算有很多方法。 廣聯達,魯班都可以計算模板面積。 廣聯達是把圖紙導入,然后計算。 有些地方不能夠?qū)氲男枰謩虞斎搿?魯班的話,不是很清楚,聽說也需要整理圖紙一下才可以計算。 以上是現成的計算方法。 以下介紹直接使用CAD計算方法。 AutoCAD有個功能叫【Autolisp】,這個可以個人編程使CAD按你的意思動作。 比如你知道梁的尺寸,長度,那么就可以計算梁的模板面積了。 這個是重復動作,那么編程實現你的重復動作,選擇以下梁標注,就可以計算得到梁面積。 首先,計算墻柱面積,在CAD... 爵跡:先用指令pl把需要算的面積圈起來,然后使用li指令,選擇對象你畫的多段線,回車,你要的面積和長度都有,面積退6位數,長度退3位 在CAD算建筑模板展開面積,怎么算,有具體方法嗎。

CAD怎么測算面積

回答:AutoCAD中,可以方便、準確地計算二維封閉圖形的面積(包括周長),但對于不同類別的圖形,其計算方法也不盡相同。 1.對于簡單圖形,如矩形、三角形。 只須執行命令area(可以是命令行輸入或點擊對應命令圖標),在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后,打開捕捉依次選取矩形或三角形各交點后回車,AutoCAD將自動計算面積、周長(perimeter),并將結果列于命令行。 2.對于簡單圖形,如圓或其它多段線(polyline)、樣條線組成的二維封閉圖形。 執行命令area,在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后,選擇object選項,根據提示選擇要計算的圖形,AutoCAD將自動計算面積、周長。 3.對于由簡單直線、圓弧組成的復雜封閉圖形,不能直接執行area命令計算圖形面積。 必須先使用boundary命令(其使用方法依照下圖對話框選擇即刻,它同于剖面線填充的面域創建),以要計算面積的圖形創建一個面域或多段線對象,再執行命令area,在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后,選擇object選項,根據提示選擇剛剛建立的面域圖形,AutoCAD將自動計算面積、周長。 回答:先用多段線(快捷鍵pl)繪制出所要計算面積的的區域的輪廓,記住一定要將多段線閉合哦。 然后選中多段線輸入li命令,點擊回車就可以看到面積啦。 CAD怎樣測算斜屋面和承臺的面積 AutoCAD中求面積的方法 回答:對于閉合平面圖形,雙擊輪廓內任一點,可顯示面積。 回答:老方丈失足墜山圓寂,靈魂出竅,見眾僧爭托瓦缽,都未成功,悲嘆之余,決定游歷紅塵。 回答:快捷鍵aa,再把你要量面積的部分圍合,再回車--得出面積 Cad怎么量面積CAD怎么量面積 回答:aa可以,要是圖形復雜的你可以先把圖形形成面域然后量面積,面域快捷鍵reg。 量面積alt,t,q,m這四個鍵子依次按 AutoCAD如何算圓的面積 回答:area空格--對象--單擊你要計算面積的圓即可 CAD面積算出的面積如何看 回答:1米=10分米 1分米=10厘米 1厘米=10毫米 CAD一般是以毫米為單位,則:2250000/1000=225米 AutoCAD里計算出的面積,如何與實際面積進行換算 回答:和你繪圖使用的比例一致,一般都按實際尺寸繪制,所以量出來多少就是多少,如果有比例,那么量出來的值除以比例就是實際尺寸了 就你的問題補充:如果繪圖比例是1:10000,那么量出來的10000就是100平米 CAD面積算出的面積怎么看 回答:CAD怎么算面積對于由簡單直線、圓弧組成的復雜封閉圖形,不能直接執行area命令計算圖形面積。 必須先使用region命令把要計算面積的圖形創建為面域,然后再執行命令area,在命令提示"specify [object/add/SUbtract]:"后,選擇object選項,根據提示選擇剛剛建立的面域圖形,CAD將自動計算面積、周長。 以上三種不同類型的圖案,算面積的方法也是有不同的,大家可以根據實際情況使用CAD計算圖形面積哦! 用AutoCAD怎么算建筑面積 回答:先用多線段把要算的面積框成一個閉合區域,然后輸入li命令,把鼠標移動到閉合區域的框線上,按空格鍵。 出來的就有面積和該區域外邊線周長。 如何用CAD測量面積CAD面積如何算 回答:可以,CAD計算不規則圖形的面積是很方便的,但是一定要把藥測量的部分做成面域。 不知道你對面域是不是了解,要做面域前提是組成面積區域的每條線段必須是首尾相連的絕對封閉的區域,注意必須相接的線段必須是端點跟端點相接的,突出一點,或者重疊一點都不可以。 鑒于如此,建議你用pl就是多段線命令把道路邊緣描一遍,然后用reg就是面域命令把它變成面域,好了,打開"工具"--"查詢"--"面積質量特性",選擇要測量的部分,結果就出來了,但是注意,單位是平方毫米。 如果面域比較多,可以用并集命令合并他們。 回答:求面積首先應該是封閉圖形。

autocad中怎么測算圖形面積 AutoCAD圖形面積計算方法

1.打開你要測算面積的圖形文件,確保已經加載了相應的圖層。 2.在命令行輸入"area"并按下Enter鍵,或從菜單欄中選擇"繪圖"-"區域"-"計算"。 3.根據命令提示,選擇相應的對象(可以是多段線、圓、矩形等)。 4.選擇完成后,按下Enter鍵確認選擇。 5.在命令行中會顯示出該圖形的面積值。 方法二:使用屬性命令 2.在命令行輸入"attout"并按下Enter鍵,或從菜單欄中選擇"繪圖"-"屬性"-"導出"。 3.根據命令提示,在彈出的對話框中選擇相應的對象(可以是多段線、圓、矩形等)。 4.選擇完成后,按下Enter鍵確認選擇,并選擇保存導出的文件。 5.打開導出的文件,在其中找到"面積"一列即可看到相應的面積值。 通過以上兩種方法,我們可以在AutoCAD中準確地測算圖形的面積。 需要注意的是,在選擇對象時要確保選擇了完整的圖形,避免漏掉某些邊界線導致計算結果不準確。 為了更好地展示如何在AutoCAD中測算圖形面積,下面以一個簡單的矩形為例進行演示。 1.打開AutoCAD軟件,并創建一個新的繪圖文件。 2.使用"繪制矩形"命令,在繪圖界面上繪制一個矩形。 3.使用"移動"命令,將矩形平移到適合的位置。 4.輸入"area"命令,并選擇繪制的矩形。 5.在命令行中可以看到矩形的面積值。 通過上述實際操作示例,我們可以清楚地了解在AutoCAD中如何測算圖形面積的具體步驟,并且可以應用到更復雜的圖形中。

CAD怎么算平方面積

面積:物體的形狀不同,其面積計算公式亦不同。 三角形面積:底x高/2 矩形面積:長x寬 正方形面積:邊長x邊長 梯形面積:上底+下底*高/2 圓形面積:半徑的平方x3.14 CAD怎么算面積平方米 回答:您好。 鼠標左鍵單擊創建好的矩形的四個點,單擊鼠標右鍵,點擊確認,顯示區域的數值即為面積。 AutoCAD如何算圓的面積 回答:area空格--對象--單擊你要計算面積的圓即可 回答:老方丈失足墜山圓寂,靈魂出竅,見眾僧爭托瓦缽,都未成功,悲嘆之余,決定游歷紅塵。 回答: 1.對于簡單圖形,如矩形、三角形。 只須執行命令area(可以是命令行輸入或點擊對應命令圖標),在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后,打開捕捉依次選取矩形或三角形各交點后回車,AutoCAD將自動計算面積、周長(perimeter),并將結果列于命令行。 2.對于簡單圖形,如圓或其它多段線(polyline)、樣條線組成的二維封閉圖形。 執行命令area,在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后,選擇object選項,根據提示選擇要計算的圖形,AutoCAD將自動計算面積、周長。 3.對于由簡單直線、圓弧組成的復雜封閉圖形,不能直接執行area命令計算圖形面積。 必須先使用region命令把要計算面積的圖形創建為面域,然后再執行命令area,在命令提示"specifyfirstcornerpointor[object/add/SUbtract]:"后,選擇object選項,根據提示選擇剛剛建立的面域圖形,AutoCAD將自動計算面積、周長。 回答:快捷鍵aa點擊你要算的圖形就行了(圖形必須是連續的直線,所以你可以用多段線把線條瞄一下)回答:一般亮出來的面積和你的出圖比例是沒有關系的,他和你的繪圖單位有關系。 比如以毫米為單位作圖,即一米在CAD里畫1000,建筑圖紙大部分都是以毫米為單位制作的,那么你量得的1000就是1000平方毫米。 如果以名為單位,即一米在CAD就畫1一般總圖制圖是以米為單位繪制的,那么你的1000就是1000平方米。 面域在繪圖工具條上,鼠標在對應的命令按鈕上懸停一會會有提示的。 帶圓圈的就是面域命令測量工具上的第四個就是測量面積回答:先pl,一口氣畫出建筑的外輪廓線,最后閉合。 然后area,o,選擇剛才那條輪廓線,回車,面積和周長都出來了。 對于簡單圖形,使用簡單的查詢就能搞定。 具體方法是,打開CAD圖形,在菜單欄,點擊"工具"。 彈出查詢的更多功能選項,點擊"面積"。 這時候使用鼠標拾取需要查詢的圍成面積的各個關鍵點。 拾取各個點,圍成一個封閉圖形。 用AutoCAD怎么算建筑面積回答:先用多線段把要算的面積框成一個閉合區域,然后輸入li命令,把鼠標移動到閉合區域的框線上,按空格鍵。 出來的就有面積和該區域外邊線周長。 回答:CAD怎么算面積對于由簡單直線、圓弧組成的復雜封閉圖形,不能直接執行area命令計算圖形面積。 以上三種不同類型的圖案,算面積的方法也是有不同的,大家可以根據實際情況使用CAD計算圖形面積哦!怎樣用CAD測量面積CAD面積怎么算回答:可以,CAD計算不規則圖形的面積是很方便的,但是一定要把藥測量的部分做成面域。 不知道你對面域是不是了解,要做面域前提是組成面積區域的每條線段必須是首尾相連的絕對封閉的區域,注意必須相接的線段必須是端點跟端點相接的,突出一點,或者重疊一點都不可以。 鑒于如此,建議你用PL就是多段線命令把道路邊緣描一遍,然后用reg就是面域命令把它變成面域,好了,打開"工具"--"查詢"--"面積質量特性",選擇要測量的部分,結果就出來了,但是注意,單位是平方毫米。 如果面域比較多,可以用并集命令合并他們。 第二步:調出工具選項,用鼠標指著"查詢q",激活查詢命令。 第三步:彈出查詢的更多功能選項,點擊"面積"。 第四步:這時候使用鼠標拾取需要查詢的圍成面積的各個關鍵點。 第五步:拾取各個點,圍成一個封閉圖形。 第六步:按回車鍵,這時候就直接彈出面積信息,這里的面積一般是以毫米為單位的,小數點向左移動6位即為平方米。 因為平時我們操作這一步的目的有2個作用:第一個就是檢查圖形是否封閉,第二個就是將此封閉圖形形成一個整體。 實際上是形成了一個面域,如果打開顯示面域,你就會看到是一個整體被填充的面。 這一點平時都是關閉的,很多人可能對這一點不是很理解。 結果如下圖所示上圖命令后出現的對話框,主有面積和周長。 但是面積是毫米為單位的,所以你要不管小數點后面的部分,你要向前移動6位數,才是你要的最終結果。

CAD教程視頻 面積計算

2.輸入命令massProp(查詢面域/質量特性命令)回車,點擊你的圖形任意邊(也即選擇面域),跳出來的aCAD文檔窗口中不僅僅有面積,還有周長……以及其他若干力學特性數據了。 只須執行命令area(可以是命令行輸入或點擊對應命令圖標),在命令提示specifyfirstcornerpointor[object/add/SUbtract]:后,打開捕捉依次選取矩形或三角形各交點后回車,CAD將自動計算面積、周長(perimeter),并將結果列于命令行。 小耗子:用CAD可以計算面積的。 具體方法如下:1、area命令,順序點擊所要求面積的角點2、用pline圍合面積畫一個封閉的曲線,然后雙擊這個曲線,在信息欄中可以找到面積。 贊(12) MS:輸入"pl",然后沿著你要測量面積的平面圍成一個封閉的區間,可以是不規則的平面圖形,最后一筆不用畫,輸入"c"即可,選中這個多邊形,然后輸入命令"mo"回車就可以知道它的面積了。 贊(2) 設計ZHY:不用那么復雜,直接在命令欄里輸入AREA之后回車,沿你要量面積的圖形外沿所有變化點依次點左鍵,形成閉合后再按回車,面積就顯示在命令欄里啦!至于你說的計算完面積后和實際相差太大的問題,我估計是因為你畫的線不在一個平面上,你檢查一下各變化點的Z坐標看看吧。 贊(1) 白山茶:將要計算面積范圍邊界線用封閉多段線畫出來,并選取它查看特性面板中的面積屬性即可。 CAD計算面積為負數矢量圖面積的計算 賣火柴的小白鴿:文件發給我看看,我能幫你解決,原因是AI導出來后到了cad全部是三維樣條曲線,所以會出現上述情況解決方案有幾種一種就是把樣條變多段線(變多段線又有兩種常用的方法)先不多說,先看了你的圖再說吧,解決了再交流 贊(1)CAD計算面積為負數矢量圖面積的計算 Hedingfei:文件發給我看看,我能幫你解決,原因是AI導出來后到了cad全部是三維樣條曲線,所以會出現上述情況解決方案有幾種一種就是把樣條變多段線(變多段線又有兩種常用的方法)先不多說,先看了你的圖再說吧,解決了再交流 閆詩宇^_^:在CAD中經常需要計算面積,但有時候在計算面積之前最好先設置一下單位,那么大家知道cad計算面積怎么調整計算單位嗎下面是我整理的cad計算面積怎么調整計算單位的方法,希望能給大家解答。 cad計算面積調整計算單位的方法:雙擊直線或多段線打開特性窗口,分別查詢長度如下:雙擊圓弧或圓打開特性窗口,分別查詢弧長或周長如下:使用list命令可以一次查詢多個圖元的參數,其中包括長度參數。 面對諸多連續或零散圖元的查詢結果,你可以拿起計算器,選取需要的長度進行累加。 dist命令通過測量... 建萬家裝飾:cad計算面積方法如下:操作設備:聯想YangTianM400e-06。 設備系統:Windows10。 軟件型號:cad2021。 1、首先,我們打開CAD軟件,插入需要計算圖形面積的圖形。 2、輸入快捷命令"bo",回車。 3、拾取不規則圖形內部任意一點,任意點擊下即可,這樣就將不規則圖形變成了一個封閉的區域。 4、選中封閉圖形;輸入快捷命令"ls",回車。 5、計算的面積如下圖所示。 support:1、繪制一個多邊形,點擊繪圖命令選項卡下面的小三角。 2、然后在出現的下拉菜單中,我們選擇正多邊形命令。 3、然后我們輸入正多邊形的數目,這里我們輸入的是5。 4、后敲擊回車,在選擇內切圓在輸入一個直徑,然后得到一個正多邊形,然后再點擊如圖所示位置的小三角。 5、然后選擇面積選項。 6、接著我們依次選中五邊形的5個點,然后敲擊回車。 7、敲擊回車以后,我們就可以看到這個多邊形的面積以及周長。 Rhinoceros(犀牛)環形列陣的使用教程環形列陣是Rhinoceros中的一個重要功能,可以快速創建重復的形狀,形成有規律的環形排列。

cad算建筑面積的方法 建筑面積計算步驟

CAD(Computer-AidedDesign)是一種廣泛應用于建筑設計領域的計算機輔助設計工具。 在建筑設計過程中,準確計算建筑面積是非常重要的,而CAD提供了一種高效、精確的方法來完成這一任務。 以下將詳細介紹使用CAD軟件計算建筑面積的方法和步驟。 在CAD軟件中,首先需要導入建筑平面圖。 這可以通過掃描或直接下載已有的圖紙文件來實現。 確保圖紙的比例和尺寸信息準確無誤。 第二步:創建圖層 在CAD軟件中,可以為不同類型的元素創建不同的圖層。 使用CAD軟件的繪圖工具,根據建筑平面圖逐一繪制建筑元素。 例如,繪制墻體、標注門窗等。 確保繪制的元素準確無誤,并與建筑平面圖一致。 第四步:計算各個元素的面積 在CAD軟件中,可以使用測量工具測量各個元素的長度、寬度和高度。 將各個元素的面積數值相加,即可得到建筑的整體面積。 這是通過CAD軟件進行建筑面積計算的最后一步。 需要注意的是,使用CAD軟件計算建筑面積時,應保證圖紙的準確性和完整性。 還應注意使用合適的單位進行計算,并對結果進行驗證和修正。 總結起來,CAD軟件提供了一種高效、精確的方法來計算建筑面積。 因此,掌握CAD軟件進行建筑面積計算的方法和步驟對從事建筑設計工作的人員來說是非常重要的。

CAD中面積計算教程

只須執行命令area(可以是命令行輸入或點擊對應命令圖標),在命令提示specifyfirstcornerpointor[object/add/SUbtract]:后,打開捕捉依次選取矩形或三角形各交點后回車,CAD將自動計算面積、周長(perimeter),并將結果列于命令行。 全部畫好再調整圖形到和原來的圖形一致就可以計算面積了。 周D:用pl線選一遍。 看pl線的屬性。

如何測量計算CAD建筑面積參考.doc資源

如何測量計算CAD建筑面積參考.doc 如何測量計算CAD建筑面積 cad 中怎么查詢面積 一..快捷鍵 AA 面域 然后框選你的對象 這樣周長和面積自動出來了 提問者評價 二.1.對于簡單圖形,如矩形、三角形。只須執行命令A(yù)REA(可以是命令行輸入或。 捕捉依次選取矩形或三角形各交點后回車,AutoCAD將自動計算面積(Area)、周長 (Perimeter),并將結果列于命令行。 2.對于簡單圖形,如圓或其它多段線(Polyline)、樣條線(Spline)組成的二維封閉圖形。 執行命令A(yù)REA,在命令提示“Specifyfirstcornerpointor[Object/Add/Subtract]:”后,選擇 Object選項,根據提示選擇要計算的圖形,AutoCAD將自動計算面積、周長。 3.對于由簡單直線、圓弧組成的復雜封閉圖形,不能直接執行AREA命令計算圖形面積。 必須先使用region命令把要計算面積的圖形創建為面域,然后再執行命令A(yù)REA,在命令提 示“Specifyfirstcornerpointor[Object/Add/Subtract]:”后,選擇Object選項,根據提示選擇剛 剛建立的面域圖形,AutoCAD將自動計算面積、周長。 三..方法一:aa命令。 方法二:把你要計算的區域用PL線框起來,單擊你你所畫的PL線,最后輸入命令 LIST。在CAD中如何計算建筑面積?怎么使用啊?。 1、用命令A(yù)A,按順序點區域的每一個角點,最后可得面積。缺點:不直觀,是否漏點。 交點無法檢查,無法精確測量弧形區域。 2、用命令PL沿地形外輪廓作一條封閉的PL線,選擇該線,用LI命令可顯示周長、面 積及角點坐標等信息。缺點:要求對PL線有較高的編輯能力(針對復雜弧形區域)。 3、用BO命令,調出邊界創建對話框,對象類型選多線段,鼠標左鍵點擊區域內部任意 位置,可自動生成與地形輪廓吻合的封閉PL線,選擇該線,用LI命令即可。缺點:要求。 原始圖形必須是封閉的,且圖元不能太多,否則不能成功。 請根據實際情況選用上述方法,然后將統計的所有區域面積累加求和就可以了。 快捷鍵AA面域然后框選你的對象 剛學了個新的,那就是先pl封閉選,然后li。做預算很方便的。 CAD查詢面積方法匯總 1,AA快速查詢法。 所謂快速其實并不是很快,只不過輸入的命令“AA”相當簡單,適用范圍也 輸入命令“AA”,點擊起點,點擊下一個點,下一個點,下一個點。。?;?。 車或空格結束。在命令欄的下方會顯示面積如:面積=59802.9627,周長。 2,2:填充圖案查詢法 顧名思義,就是采用圖案填充的方式進行查詢,適用范圍較廣,但會因計 圖案填充完成后,點擊選擇圖案,輸入命令“LI”,回車即可出現對話框。 AutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD2000技巧15頁.docAutoCAD... KepOPC是支持OPC、S7等工業標準協議設備數據采集與交換的中間件軟件,本文主要介紹如何采用KepOPC中間件(DA2UA)實現從OPCDA到OPCUA的轉換及讀寫互操作,隨著OPCUA及跨平臺技術的不斷迭代,傳統OPCDA受制于DCOM安全機制等技術限制已經滿足不了工業互聯網架構下的應用需求,IT及OT更加迫切需要融合及互操作。

有CAD圖怎么算建筑面積

用CAD計算建筑面積時比例怎么算 曾先生:選擇該區域的面積,特性后就是實際面積,不需要計算,如果你要換作其他單位,就自己根據特性里面的實際數據來計算。 可以用CAD圖直接算建筑面積與手工算量有什么區別 YQ:工程量方面沒什么區別。 但在計算的過程有一定的區別,如果工程量不是很大的情況下,用手算快一些,而且量準一些,如果工程量較大的情況下,用軟件還是好些,不過要注意一些細節的處理,這些部位還是用手算好,比如外部一些造型和線條等弧線陽臺,圓形陽臺,弧形地下室車道,弧線樓梯。 陽臺、樓梯一般都是按投影面積計算的,CAD里有測量面積的。 地下室弧形車道是按體積計算的,如果你有算量軟件就可以很快的解決(比如廣聯達軟件中就有螺旋板,可以很快計算出你說的這些弧形構件),如果沒有算量軟件要計算地下室弧形車道只能手工+CA... 天正建筑面積怎么算煙雨、江南:房間屋頂→搜索房間→選擇構成一完整建筑物的所有墻體(或門窗)→在建筑外給點標注→生成建筑面積房間屋頂→面積累加→依次點取面積對象或數字→面積匯總房間面積→查詢面積→在房間內標注室內凈面積即使用面積公用面積依據建筑面積和使用面積結合起來算下了 yin:用命令aa進行運算.但這個命令是要跟著你的房屋四周走一圈的.它可以查周長及面積. 算建筑面積時怎么算樓梯面積 LDY:計算建筑面積時,樓梯是按建筑的自然層為計算單位要是做預算,那得看踏步板的數量來定,定額上給的量是指2個斜跑+1個緩步臺的量,超出了,你就可以換算 贊(5) 丞。 :建筑面積只有在建筑上適用,園林景觀工程沒有建筑面積一說。 園林景觀一般的指標就是景觀綠化面積。 建筑面積怎么算 陸想:十種情況不計入建筑面積根據新的國家級標準---《房產測量規范》,10種情況下建筑面積不計算。 1.層高小于2.20米以下的夾層、插層、技術層和地下室、半地下室;2.突出房屋墻面的構件、配件、裝飾柱、裝飾性的玻璃幕墻、垛、勒腳、臺階、無柱雨篷;3.房屋之間無上蓋的架空通廊;4.房屋的天面、挑臺、天面上的花園、泳池;5.建筑物內的操作平臺、上料平臺及建筑物的空間平臺及建筑物的空間安置箱、罐的平臺;6.騎樓、過街樓的底層用作道路街巷通行的部分;7.利用引橋、高架橋、高架路、路面作為頂蓋建筑的房屋;8.活... 贊(22) 為什么用CAD計算建筑面積與圖紙手算建筑面積差異較大 牛七:如果你是用AA命令,首先確定選定的目標中間是否存在孤島。 如果有要減去孤島的面積。 然后查看比例,注意單位的換算。 希望能夠幫助到你,盼采納。 為什么陽臺的建筑面積只算1/2 朱賢惠:因為它不是室內使用面積,這也是計算規則規定的,如果規定全算也就全算了 贊(1)用CAD算建筑面積的方法步驟圖 AAA:CAD是一種廣泛應用于建筑,機械,電子等領域的繪圖軟件。 有時候圖紙面積沒有,用cad算一下面積其實挺方便的。 下面我給大家整理了cad算建筑面積的方法步驟。 希望對你有幫助!用cad算建筑面積的方法步驟1當然是打開需要計算的cad圖紙,這里我用的是cad2010用cad算建筑面積的方法步驟圖12在上面的工具欄里找到工具,點開工具菜單用cad算建筑面積的方法步驟圖23在工具菜單里找到查詢,并點開用cad算建筑面積的方法步驟圖34在查詢里我們看到有面積,選擇面積后,點選關鍵的面積... CAD建筑面積和使用面積怎么算 Cantsleep:CAD中計算建筑面積的方法:在菜單欄中選擇【文件】,然后在下拉選項中用【打開】來打開需要的建筑圖紙。

AutoCAD 中測距和面積計算工具的使用方法講解

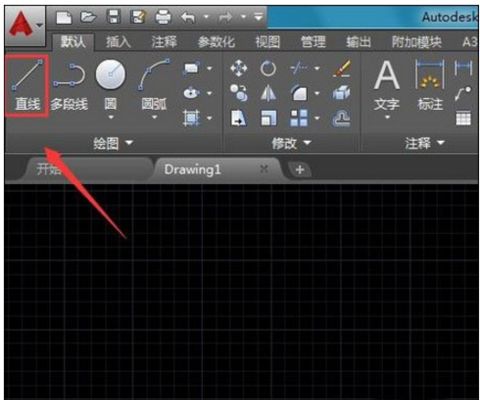

1.打開AutoCAD軟件,在工具欄找到直線命令,如圖所示, 2.使用直線命令,繪制一個圖形(如果已經有測量對象,可以不畫),如圖所示: 3.在工具欄中找到測量選項(或使用DIST命令),如圖所示: 4.點擊測量選項,在其子級菜單里找到距離選項,如圖所示: 5.點擊距離選項,提示我們指定第一點,如圖所示: 6.指定好第一點之后,提示我們指定第二點,如圖所示: 7.指定好第二點以后,按下回車鍵可以看到我們的距離就測量出來了,如圖所示: 面積的測量 1.同樣打開AutoCAD軟件,在菜單欄找到測量選項,在測量選項內找到面積選項(或使用MEASUREGEOM命令),如圖所示: 2.點擊面積選項,提示我們指定第一點,如圖所示: 3.指定第一點之后,提示我們指定下一點,如圖所示: 4.按照提示依次指定下一點可以看到圖形內就被綠色填充了,如圖所示: 5.指定到最后一點,按下回車鍵可以看到面積就測量出來了,如圖所示: CAD可以進行圖紙繪制,也可以進行圖紙查看,在電腦上和手機上都可以用。

AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第6張
CAD怎樣準確計算建筑面積?

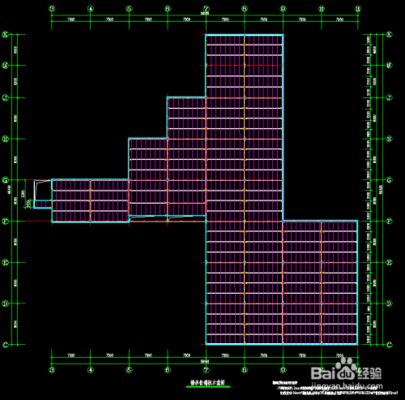

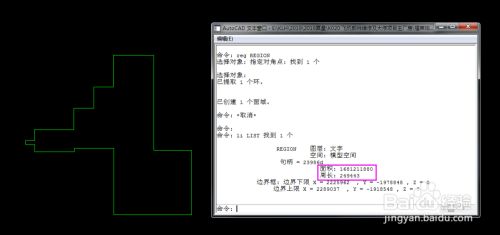

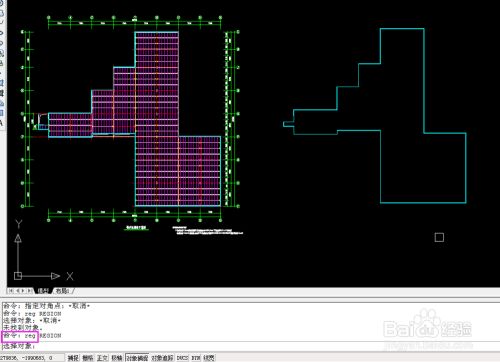

第1步、如圖,計算樓層板的面積。 第2步、先用多段線命令(PL),將要計算的樓承板框選,記住多段線要閉合。 第3步、然后將多段線復制到旁邊空白處。 第4步、然后使用面域命令(REG),將復制出來的閉合多段線做成面域,記得要框選多段線。 CAD施工工藝教程觀看次數:1.74萬CAD軟件精髓教程觀看次數:8953CAD圖紙集實戰教程觀看次數:2.13萬66個CAD小技巧觀看次數:2.95萬CAD實際案例方案講解觀看次數:2224CAD2014安裝教程觀看次數:4322大家好,我是小溜,自從有了CAD來繪制建筑圖紙之后,給建筑行業的朋友帶來便利,不僅畫圖可以使用電腦,并且還能計算面積,那么CAD怎樣準確計算建筑面積?CAD的面域命令是計算面積最有用的幫手,熟練應用有助于提高計算的速度和準確性。 如圖,計算樓層板的面積。 先用多段線命令(PL),將要計算的樓承板框選,記住多段線要閉合。 然后將多段線復制到旁邊空白處。 然后使用面域命令(REG),將復制出來的閉合多段線做成面域,記得要框選多段線。 然后點擊做成的面域,查詢列表(LIST),面積和周長都計算出來了。

AutoCAD2014怎么計算面積?AutoCAD2014計算面積的方法

CAD是一個集圖紙編輯與查看于一體的軟件,好多做工程的朋友都會用到CAD來繪制或者查看圖紙,AutoCAD2014版的功能更加的全面,那么AutoCAD2014怎么計算面積呢?下面小編就給大家詳細講解一下具體的方法,快來看看吧! AutoCAD2014怎么計算面積?AutoCAD2014計算面積的方法 CAD是一個集圖紙編輯與查看于一體的,好多做工程的朋友都會用到CAD來繪制或者查,版的功能更加的全面,那么怎么計算面積呢?下面小編就給大家詳細講解一下具體的方法,快來看看吧! 3、彈出查詢的更多功能選項,點擊面積; 4、這時候使用鼠標拾取需要查詢的圍成面積的各個關鍵點; 6、點擊回車鍵,這時候就直接彈出面積信息,這里的面積一般是以mm為單位的,所以要轉化成自己習慣的平方米,小數點向左移動6位即可看出面積。

用CAD2014如何算面積-3d溜溜設計問答

3D模型SU模型靈感·案例貼圖材質VR全景AI繪畫更多下素材3D模型SU模型貼圖材質光域網找靈感靈感圖庫全球案例效果圖方案文本實用工具企業協作VR全景云渲染溜溜AINEWMAX腳本溜溜殺毒助手3D魔術手模型轉版本MAX轉SU溜溜服務軟件中心資訊與問答自學課程溜溜商城最新動態免費素材免費3D模型免費SU模型免費貼圖免費材質免費CAD3D溜溜小程序 曾先生:選擇該區域的面積,特性后就是實際面積,不需要計算,如果你要換作其他單位,就自己根據特性里面的實際數據來計算。 Yumik丶贊回復(2) 建筑CAD算一個范圍內梁面積用CAD怎么算(有圖)? 畢竟她是大麗呀:用多段線把你要算的梁圈一遍,然后鼠標選中自動顯示面積。但是只能是估算的量。 Wengxiu贊回復(2) 高杰西贊回復(1) CAD算面積怎么算的單位25000000是多少啊? kissmayue贊(19)回復(4) @_Smalltowngirl:輸入aa,確認,再輸入o確認,選擇要得到面積的圓,就顯示面積了。 這個可以查詢所有可生成面域的圖形的面積。 高杰西贊(5)回復(2) 陸想:十種情況不計入建筑面積根據新的國家級標準———《房產測量規范》,10種情況下建筑面積不計算。 1.層高小于2.20米以下的夾層、插層、技術層和地下室、半地下室;2.突出房屋墻面的構件、配件、裝飾柱、裝飾性的玻璃幕墻、垛、勒腳、臺階、無柱雨篷;3.房屋之間無上蓋的架空通廊;4.房屋的天面、挑臺、天面上的花園、泳池;5.建筑物內的操作平臺、上料平臺及建筑物的空間平臺及建筑物的空間安置箱、罐的平臺;6.騎樓、過街樓的底層用作道路街巷通行的部分;7.利用引橋、高架橋、高架路、路面作為頂蓋建筑的房屋;8.活....。 高杰西贊(22)回復(1) :每個扇形就是1/4圓,概率就是面積比。 2個扇形面積是A=π/2矩形面積是2有信號的概率是f=π/2/2=π/4無信號的概率是1-f=1-π/4。 高杰西贊(1)回復(4) 用CAD2007算面積的方法步驟詳解 咚咚咚咚:機械CAD繪圖中,有時需對圖中某些圖形的面積、周長與重心進行計算,大家都知道AutoCAD2007是一款非常專業的繪圖軟件,那么如何在cad2007中計算面積呢?下面我跟你們分享CAD2007的算面積方法,希望對你有幫助!用CAD2007的算面積方法步驟1下載一個CAD2007,打開軟件,選擇CAD經典模式。 用CAD2007的算面積方法步驟圖12在菜單欄里選擇打開,或者直接快捷鍵ctrl+o,選擇圖紙。 我以我的圖紙為例。 用CAD2007的算面積方法步驟....。 豌豆苗贊回復(1) CAD用pl命令算面積的方法步驟圖 好奇的人:在CAD里面計算面積的方法特別多,有快捷鍵有命令,那么大家知道cad怎么用pl命令算面積嗎?還不會的朋友趕緊看看以下關于pl命令算面積的方法教程,希望你能早點掌握這項技巧!cad用pl命令算面積的方法一、打開cad畫600*300mm的矩形。 再以矩形的長為直徑畫r為300mm的半圓。 如圖二、用pl多段線命令來描好邊界線,具體操作見下我先從圓弧開始。 輸入pl,空格,點選半圓弧右端點,命令a,空格,命令s,空格,點選半圓弧中點、左端點。 半圓弧描完了,開始描矩形。 xFINDNx贊回復(1) 用CAD算建筑面積的方法步驟圖 AAA:CAD是一種廣泛應用于建筑,機械,電子等領域的繪圖軟件。 有時候圖紙面積沒有,用cad算一下面積其實挺方便的。 希望對你有幫助!用cad算建筑面積的方法步驟1當然是打開需要計算的cad圖紙,這里我用的是cad2010用cad算建筑面積的方法步驟圖12在上面的工具欄里找到工具,點開工具菜單用cad算建筑面積的方法步驟圖23在工具菜單里找到查詢,并點開用cad算建筑面積的方法步驟圖34在查詢里我們看到有面積,選擇面積后,點選關鍵的面積....。 海泉2?1?:土方量計算,要有方格網坐標圖(開挖前原始地面標高,以一定邊長的正方形劃分(如5m邊長、10m邊長))。 開挖后的底面標高。 計算各單個正方形區域內的體積(正方形4個角點的標高平均值乘以正方形面積)之和就是土方量。 Cantsleep:CAD中計算建筑面積的方法:在菜單欄中選擇【文件】,然后在下拉選項中用【打開】來打開需要的建筑圖紙。 5、選中貫穿的線刪除,添加LI命令,就可以查看到面積了。 王勝:CAD中計算面積的單位切換過程:首先在命令行輸入L,選擇line命令,就可以把需要進行測量的圖形區域封閉起來。 第二步,在命令行輸入BO,即boundary命令。 點擊【選擇區域】選擇需要測量的區域,這樣就能使得被選中的圖形區域成為一個整體區域。 第三步,在命令行輸入LI,即命令list。

cad計算建筑面積-百度經驗

cad計算建筑面積,有時候圖紙面積沒有,用cad算一下面積其實挺方便的。下面給大家一步一步演示一下。 有時候圖紙面積沒有,用cad算一下面積其實挺方便的。下面給大家一步一步演示一下。 當然是打開需要計算的cad圖紙,我用的cad2010 在查詢里我們看到有面積,選擇面積后,點選關鍵的面積結點。后鼠標右鍵確定,就在圖上顯示出了面積和周長。 計算建筑物的面積是以外墻邊線為準,不是墻的中心線。 經驗內容僅供參考,如果您需解決具體問題(尤其法律、醫學等領域),建議您詳細咨詢相關領域?qū)I(yè)人士。

AutoCAD建筑面積計算教程 鋼結構鋼結構螺旋樓梯設計 第7張
建筑面積計算公式

2、多層建筑物建筑面積,按各層建筑面積之和計算,其首層建筑面積按外墻勒腳以上結構的外圍水平面積計算,二層及二層以上按外墻結構的外圍水平面積計算。 3、同一建筑物如結構、層數不同時,應分別計算建筑面積。 4、地下室、半地下室、地下車間、倉庫、商店、車站、地下指揮部等及相應的出入口建筑面積,按其上口外墻(不包括采光井、防潮層及其保護墻)外圍水平面積計算。 5、建于坡地的建筑物利用吊腳空間設置架空層和深基礎地下架空層設計加以利用時,其層高超過2.2米,按圍護結構外圍水平面積計算建筑面積。 6、穿過建筑物的通道,建筑物的門廳、大廳,不論其高度如何均按一層建筑面積計算。 門廳、大廳內設有回廊時,按其自然層的水平投影面積計算建筑面積。 7、室內樓梯間、電梯井、提物井、垃圾道、管道井等均按建筑物的自然層的水平投影面積計算建筑面積。 8、書庫、立體倉庫設有結構層的,按結構層計算建筑面積,沒有結構層的,按承重書架層或貨架層計算建筑面積。 9、有圍護結構的舞臺燈光控制室,按其圍護結構外圍水平面積乘以層數計算建筑面積。 10、建筑物內設備管道層、貯藏室其層高超過2.2米時,應計算建筑面積。 11、有柱的雨蓬
