低溫鋼焊接技術(shù).docx

低溫鋼焊接鋼種基本采用兩類:9Ni鋼和奧氏體不銹鋼如采用奧氏體不銹鋼，介紹使用的焊材如下: 埋弧自動焊:ER308L+焊劑Marathon431如采用9Ni鋼，介紹使用的焊材如下: 以上母材(除奧氏體不銹鋼外)和焊材都必須經(jīng)過低溫沖擊韌性試驗(-196C)，當(dāng)前東鍋廠材研所采用液氮獲得低溫，但從未有過如此低溫下試驗的經(jīng)驗，因此還需要作試驗加以考證。 焊接時注意要點: 采用小線能量，小規(guī)范焊接，嚴(yán)格控制層間溫度，防止各樣焊接缺陷產(chǎn)生，如咬邊、凹坑等，以減小缺陷處應(yīng)力集中，焊接時焊條不搖動，多層焊時采用積累法，盡量使焊道平展，每層焊道要薄，利用后一焊道對前一焊道的熱辦理作用，以細(xì)化晶粒，提高低溫沖擊韌性。

低溫碳鋼的焊接要點

內(nèi)容提示:通常把-10~-196的溫度范圍稱為"低溫"(我國從-40算起)，低于-196時稱為"超低溫"。 低溫鋼主要是為了適應(yīng)能源、石油化工等產(chǎn)業(yè)部門的需要而迅速發(fā)展起來的一種專用鋼。 低溫鋼要求在低溫工作條件下具有足夠的強度、塑性和韌性，同時應(yīng)具有良好的加工性能，主要用于制造-20~-253低溫下工作的焊接結(jié)構(gòu)，如貯存和運輸各類液化氣體的容器等。 1焊接方法及熱輸入的選擇常用的焊接方法有焊條電弧焊、埋弧自動焊、鎢極氬弧焊、熔化極氣體保護焊。 低合金低溫用鋼焊接時，為避免焊縫金屬及近縫區(qū)形成粗大組織而盡量不擺動，采用窄焊道、多... 通常把-10~-196的溫度范圍稱為"低溫"(我國從-40算起)，低于-196時稱為"超低溫"。 低合金低溫用鋼焊接時，為避免焊縫金屬及近縫區(qū)形成粗大組織而盡量不擺動，采用窄焊道、多道多層焊，焊接電流不宜過大，宜用快速多道焊以減輕焊道過熱，并通過多層焊的重?zé)嶙饔眉?xì)化晶粒。 多道焊時，要控制道間溫度，應(yīng)采用小的熱輸入施焊，控制在20KJ/cm以下。 如果需要預(yù)熱，應(yīng)嚴(yán)格控制預(yù)熱溫度及多層多道焊時的道間溫度。 焊接線能量也叫焊接熱輸入，是單位長度焊縫得到的焊接電弧熱量。 公式E=U?I/v(焦耳/厘米)其中U:電弧電壓(伏特)，I:焊接電流(安培)，v:焊接速度(厘米/分)。 焊接線能量是影響焊接接機械頭性能的重要因素。 對于低溫鋼，焊接線能量過大，接頭韌性的下降更為嚴(yán)重，使壓力容器在低溫狀況下運行時易發(fā)生瞬間的破壞。

焊兄,請你收好這份低溫鋼的焊接規(guī)范

焊兄，請你收好這份低溫鋼的焊接規(guī)范 01焊接方法 常用焊接方法有焊條電弧焊、埋弧焊、鎢極氬弧焊等。 焊接材料 鍋爐壓力容器常用低溫鋼推薦選用的焊接材料見下表: 用焊條電弧焊接-40℃級16MnDR鋼，可采用E5015-G或E5016-G高韌性焊條。 埋弧焊時，可用中性熔煉焊劑配Mn-Mo焊絲或堿性焊劑配Ni焊絲，以使焊縫金屬具有良好的低溫韌性。 焊接含Ni低溫鋼的焊接材料，Ni含量應(yīng)稍高或與母材含Ni量相當(dāng)，但當(dāng)w(Ni)大于2.5%時，焊縫易出現(xiàn)粗大的板條狀貝氏體組織，使韌性降低，所以焊后應(yīng)進(jìn)行調(diào)質(zhì)處理，以提高低溫韌性。 焊接規(guī)范及焊接措施 確定低溫用鋼焊接規(guī)范和焊接措施，主要應(yīng)考慮以下三條原則: 1)控制焊接熱輸人。 為了防止出現(xiàn)粗大鐵素體或粗大馬氏體組織，應(yīng)盡可能減小焊接熱輸入，并宜采用提高焊接速度來減小焊接熱輸入的做法。 焊接熱輸入視焊接方法而定，一般控制為:焊條電弧焊宜在2.0k/mm以下，埋弧焊通?？刂圃?8-45kJ/mm范圍內(nèi)。 此外，如果需要焊前預(yù)熱，則應(yīng)嚴(yán)格控制預(yù)熱溫度和多層多道焊的層間溫度。 2)采用多層多道焊，并降低層間(道間)溫度。 只有采用多層多道焊，才能減少焊接熱輸入，避免過熱。 同時，多道焊可以利用后道對前一道的重?zé)嶙饔眉?xì)化晶粒，防止粗大鐵素體和粗大馬氏體出現(xiàn)。 3)運用表面退火焊道或消裂源焊道方法焊接。 表面退火焊道 是在焊件表面用鎢極氬弧焊不填絲重熔一遍， 這樣可以改善焊縫， 提高熔合區(qū)的韌性。 此外，在低溫鋼焊接過程中，為避免焊縫金屬及近焊縫區(qū)形成粗大組織，使焊縫及熱影響區(qū)韌性降低，試焊時應(yīng)盡量不擺動焊條，采用窄焊道，焊接電流不應(yīng)過大，宜采用快速多道焊工藝。

北方超低溫施工現(xiàn)場，負(fù)溫條件下鋼筋工程施工注意事項

北方超低溫施工現(xiàn)場，負(fù)溫條件下鋼筋工程施工注意事項 重點要對負(fù)溫焊接質(zhì)量進(jìn)行監(jiān)理。 鋼筋負(fù)溫焊接除應(yīng)嚴(yán)格按《鋼筋焊接及驗收規(guī)程》JGJ18檢查外，尚應(yīng)控制焊條的選擇、烘焙時間、烘焙溫度、焊機電流參數(shù)的選擇和溫差對焊接質(zhì)量的影響。 當(dāng)環(huán)境溫度低于–20℃時，不宜進(jìn)行施焊。 檢查冬期鋼筋焊接場地是否采取了擋雪蔽風(fēng)的設(shè)施，以防止焊接后冷卻的接頭碰到冰雪。 采用鋼筋機械連接接頭的設(shè)計、應(yīng)用與驗收，應(yīng)符合《鋼筋機械連接通用技術(shù)規(guī)程》JGJ107的規(guī)定。 當(dāng)混凝土結(jié)構(gòu)中鋼筋機械連接接頭部位的溫度低于–10℃時，應(yīng)進(jìn)行專門試驗。 采用帶肋鋼筋套管擠壓接頭時，其設(shè)計、應(yīng)用與驗收應(yīng)符合《帶肋鋼筋套管擠壓連接技術(shù)規(guī)程》JGJ108和《鋼筋機械連接通用技術(shù)規(guī)程》JGJ107的規(guī)定 冬季在負(fù)溫條件下焊接鋼筋，需要注意哪些具體事項 冬季焊接鋼筋時，盡量在室內(nèi)進(jìn)行，在室外進(jìn)行焊接時，最低氣溫不得低于-20℃，并采取防風(fēng)措施，同時還要采取措施，減少焊件溫度的梯度和防止焊后的接頭立刻接觸冰雪。 當(dāng)混凝土結(jié)構(gòu)中擠壓接頭部位的溫度低于–20℃時，宜進(jìn)行專門試驗。 1、鋼筋的焊接必須符合國家相關(guān)規(guī)范的規(guī)定。 2、禁止在大風(fēng)、雪天進(jìn)行鋼筋的焊接，且鋼筋的焊接現(xiàn)場溫度應(yīng)在5℃以上;焊接后未冷卻的接頭應(yīng)避免碰到冰雪。 3、鋼筋調(diào)直冷拉溫度不宜低于-20℃。預(yù)應(yīng)力鋼筋張拉溫度不宜低于-15℃。 4、當(dāng)環(huán)境溫度低于-20℃時，不得對HRB335、HRB400鋼筋進(jìn)行冷彎加工。 5、鋼筋負(fù)溫電渣壓力焊在焊接前，應(yīng)進(jìn)行現(xiàn)場負(fù)溫條件下的焊接工藝試驗，經(jīng)檢驗滿足要求后方可正式作業(yè)。

低溫環(huán)境，鋼筋施工怎么辦?

現(xiàn)在氣溫越來越低，對鋼筋施工的影響極大，今天大家就一起來看看低溫環(huán)境中，鋼筋施工都要注意些什么吧。 鋼筋施工一般規(guī)定 1.鋼筋調(diào)直冷拉溫度不宜低于-20℃。 2.鋼筋負(fù)溫焊接，可采用閃光對焊、電弧焊、電渣壓力焊等方法。 3.負(fù)溫條件下使用的鋼筋，施工過程中應(yīng)加強管理和檢驗，鋼筋在運輸和加工過程中應(yīng)防止撞擊和刻痕。 4.當(dāng)環(huán)境溫度低于-20℃時，不得對HRB335、HRB400鋼筋進(jìn)行冷彎加工。 鋼筋負(fù)溫冷拉和冷彎 1.鋼筋負(fù)溫冷拉方法可采用控制應(yīng)力方法或控制冷拉率方法。 用作預(yù)應(yīng)力混凝土結(jié)構(gòu)的預(yù)應(yīng)力筋，宜采用控制應(yīng)力方法;不能分清爐批的熱軋鋼筋冷拉，不宜采用控制冷拉率的方法。 2.在負(fù)溫條件下采用控制應(yīng)力方法冷拉鋼筋時，由于伸長率隨溫度降低而減少，如控制應(yīng)力不變，則伸長率不足，鋼筋強度將達(dá)不到設(shè)計要求，因此在負(fù)溫下冷拉的控制應(yīng)力應(yīng)較常溫提高。 鋼筋負(fù)溫焊接 1.雪天或施焊現(xiàn)場風(fēng)速超過三級風(fēng)焊接時，應(yīng)采取遮蔽措施，焊接后未冷卻的接頭應(yīng)避免碰到冰雪。 2.熱軋鋼筋負(fù)溫閃光對焊，宜采用預(yù)熱→閃光焊或閃光→預(yù)熱→閃光焊工藝。 鋼筋端面比較平整時，宜采用預(yù)熱→閃光焊;端面不平整時，宜采用閃光→預(yù)熱→閃光焊。 3.鋼筋負(fù)溫閃光對焊工藝應(yīng)控制熱影響區(qū)長度。 焊接參數(shù)應(yīng)根據(jù)當(dāng)?shù)貧鉁匕闯貐?shù)調(diào)整。 采用較低變壓器級數(shù)，宜增加調(diào)整長度、預(yù)熱留量、預(yù)熱次數(shù)、預(yù)熱間歇時間和預(yù)熱接觸壓力，并宜減慢燒化過程的中期速度。 4.鋼筋負(fù)溫電弧焊宜采取分層控溫施焊。熱軋鋼筋焊接的層間溫度宜控制在150~350℃之間。 5.鋼筋負(fù)溫幫條焊或搭接焊的焊接工藝應(yīng)符合下列規(guī)定:(1)幫條與主筋之間應(yīng)采用四點定位焊固定，搭接焊時應(yīng)采用兩點固定;定位焊縫與幫條或搭接端部的距離不應(yīng)小于20mm;(2)幫條焊的引弧應(yīng)在幫條鋼筋的一端開始，收弧應(yīng)在幫條鋼筋端頭上，弧坑應(yīng)填滿;(3)焊接時，第一層焊縫具有足夠的熔深，主焊縫或定位焊縫應(yīng)熔合良好;平焊時，第一層焊縫應(yīng)先從中間引弧，再向兩端運弧;立焊時，應(yīng)先從中間向上方運弧，再從下端向中間運弧;在以后各層焊縫焊接時，應(yīng)采用分層控溫施焊;(4)幫條焊頭或搭接接頭的焊縫厚度不應(yīng)小于鋼筋直徑的30%，焊縫寬度不應(yīng)小于鋼筋直徑的70%。 6.鋼筋負(fù)溫坡口焊的工藝應(yīng)符合下列規(guī)定:(1)焊縫根部、坡口端面以及鋼筋與鋼墊板之間均應(yīng)熔合，焊接過程中應(yīng)經(jīng)常除渣;(2)焊接時，宜采用幾個接頭輪流施焊;(3)加強焊縫的寬度應(yīng)超出V形坡口邊緣3mm，高度應(yīng)超出V形坡口上下邊緣3mm，并應(yīng)平緩過渡至鋼筋表面;(4)加強焊縫的焊接，應(yīng)分兩層控溫施焊。 7.HRB335和HRB400鋼筋多層施焊時，焊后可采用回火焊道施焊，其回火焊道的長度應(yīng)比前一層焊道的兩端縮短4~6mm。 8.鋼筋焊接安排在室內(nèi)(鋼筋對焊車間)進(jìn)行。 鋼筋焊接車間三面圍護，頂部以金屬瓦覆蓋，做到既防雨雪、有防風(fēng)(缺口處為背風(fēng)面);鋼筋對焊時采用預(yù)熱--閃光焊接工藝。

鋼結(jié)構(gòu)低溫環(huán)境焊接施工注意事項

內(nèi)容提示:鋼結(jié)構(gòu)低溫環(huán)境焊接施工注意事項低溫環(huán)境焊接施工注意事項為保證焊縫不產(chǎn)生冷脆，低溫度下焊接用的焊絲，在滿足設(shè)計強度的要求下，優(yōu)先選用屈服強度較低、沖擊韌性好的低氫型焊絲。 低溫氣候焊接施工前，應(yīng)先檢查焊接防護棚，上部允許稍透風(fēng)、但不滲漏雨水，兼具防一般小物體的打擊功能，中部寬松，但能抵抗強風(fēng)的侵?jǐn)_，不致使大股冷空氣透入，平臺底面防護采用阻燃材料遮蔽嚴(yán)實，防止勁風(fēng)從底部侵入。 焊前加熱消除焊縫兩側(cè)母材與焊縫區(qū)的強烈溫差，最大限度地減緩鋼材在板厚方向由熱脹時壓應(yīng)力... 鋼結(jié)構(gòu)低溫環(huán)境焊接施工注意事項低溫環(huán)境焊接施工注意事項為保證焊縫不產(chǎn)生冷脆，低溫度下焊接用的焊絲，在滿足設(shè)計強度的要求下，優(yōu)先選用屈服強度較低、沖擊韌性好的低氫型焊絲。 焊前加熱消除焊縫兩側(cè)母材與焊縫區(qū)的強烈溫差，最大限度地減緩鋼材在板厚方向由熱脹時壓應(yīng)力到冷縮時拉應(yīng)力的轉(zhuǎn)換過程，最大可能地促使焊縫接頭均勻脹縮，保證厚鋼板焊接質(zhì)量。 厚板焊接時，焊縫層間溫度應(yīng)始終控制在100~120之間，每個焊接接頭應(yīng)一次性焊完。 施焊前，注意收集氣象預(yù)報資料，當(dāng)惡劣氣候即將到來，如無確切把握抵擋時，則放棄施焊。 若焊縫已開焊，要搶在惡劣氣候來臨前，至少焊完板厚的1/3方能停焊，且嚴(yán)格做好后熱處理，并且進(jìn)行保溫處理。

低溫焊接

與"低溫焊接"相關(guān)的文獻(xiàn)前10條 1.建筑行業(yè)在不斷的發(fā)展，建筑對經(jīng)濟的影響是巨大的，尤其是在城市的建設(shè)上，需要我們重視。 在建筑結(jié)構(gòu)的施工中，需要我們引起足夠的重視，在進(jìn)行鋼結(jié)構(gòu)的施工中是離不開低溫焊接施工技術(shù)的，正2016年30期 2.建筑鋼結(jié)構(gòu)的普遍應(yīng)用推動了焊接技術(shù)的不斷進(jìn)步，尤其是低溫焊接技術(shù)的發(fā)展。 筆者結(jié)合實際工作經(jīng)驗，理論聯(lián)系實際，分析了建筑鋼結(jié)構(gòu)低溫焊接技術(shù)的研究背景以及影響因素，并且提出了合理化的 3.正國家體育場"鳥巢"鋼結(jié)構(gòu)焊接工程在進(jìn)入冬季施工前，進(jìn)行了一次大規(guī)模的低溫焊接試驗。 根據(jù)試驗結(jié)果制定了低溫焊接工藝，在整個冬季施工過程中，獲得了成功，不僅保證了焊縫質(zhì)量，而且提高2007年S1期 4.較詳細(xì)地闡述了國家體育場("鳥巢")鋼結(jié)構(gòu)焊接工程，以及攻克低溫焊接難關(guān)的原因、過程及最終結(jié)果，本研究結(jié)果是目前關(guān)于建筑鋼結(jié)構(gòu)低溫焊接有效的技術(shù)支持和參考資料。 2010年01期 5.正鋼結(jié)構(gòu)工程中的低溫焊接(即在冬季施工)一直是學(xué)術(shù)界和工程界共同關(guān)注的課題。 鋼結(jié)構(gòu)低溫焊接對焊縫金屬危害的直接表征就是出現(xiàn)裂紋和工作狀態(tài)下發(fā)生脆斷，控制不好就會導(dǎo)致焊接質(zhì)量下降甚 6.對低溫焊接Q345D鋼結(jié)構(gòu)進(jìn)行了不同工藝下的焊后處理，并進(jìn)行了抗沖擊性能、抗拉伸性能、抗彎性能和耐腐蝕性能的測試與分析。 結(jié)果表明，分級焊后處理較常規(guī)焊后處理更有利于提高低溫焊接鋼2014年01期 7.國家體育場(鳥巢)鋼結(jié)構(gòu)工程是奧運工程的突出代表，結(jié)構(gòu)用鋼總量約42000t，涉及6個高強鋼鋼種，且為全焊接結(jié)構(gòu)，造型獨特新穎，為雙曲面馬鞍型結(jié)構(gòu)，應(yīng)力應(yīng)變控制復(fù)雜。 在國家體2013年03期。

低溫鋼的焊接技巧焊接概述

一、低溫鋼概述CB150—011規(guī)定，凡設(shè)計溫度低于-0℃的壓力容器，均屬于低溫容器。 而低溫用鋼就是適用于低溫下工作的容器、管道和鋼結(jié)構(gòu)的鋼種。 鋼材在低溫條件下工作時具有冷脆性，衡量低溫鋼性能的主要指標(biāo)是低溫韌性。 鋼的成分和組織對低溫性能都有顯著影響，磷、碳、硅使鋼的脆性轉(zhuǎn)變溫度提高，而錳和鎳會使脆性轉(zhuǎn)變溫度降低，對低溫韌性有利。 鋼中含鎳量增加時，可以使其在更低的溫度下保持相當(dāng)高的沖擊韌性。 一般來說，具有面心立方的金屬，其韌性隨溫度的變化極小，奧氏體不銹鋼就是如此。 低溫用鋼就是通過嚴(yán)格控制鋼材...。 低溫鋼的焊接技巧焊接概述 下載積分:300 內(nèi)容提示:一、低溫鋼概述CB150—2011規(guī)定，凡設(shè)計溫度低于-20℃的壓力容器，均屬于低溫容器。 此外，鋼的晶粒越細(xì)，低溫沖擊韌性越好。 一、低溫鋼概述CB150—2011規(guī)定，凡設(shè)計溫度低于-20℃的壓力容器，均屬于低溫容器。 低溫鋼按組織可分為鐵素體類低溫鋼和奧氏體類低溫鋼。 一般碳鋼、碳錳鋼均屬于前一類，如16MnDR。 而奧氏體不銹鋼屬于后一類。 按含鎳量可分為不含鎳低溫鋼和含鎳低溫鋼兩大類。 不含鎳鋼屬于鐵素體類低溫鋼，一般是通過合金元素的固溶強化、晶粒細(xì)化，并通過正火或正火加回火處理細(xì)化晶粒、均勻組織而獲得良好的低溫韌性。 含鎳鋼中當(dāng)含鎳量較低時，屬于鐵素體類低溫鋼，當(dāng)含鎳量增高到18-8型不銹鋼的成分時，則為奧氏體類低溫鋼。 對于鐵素體類含鎳低溫鋼，按其含鎳量不同有0.5Ni鋼、1.5Ni鋼、2.5Ni鋼、3.5Ni鋼、5Ni鋼和9Ni鋼。 二、低溫鋼的焊接特點對不含鎳的低溫鋼而言，由于其含碳量低，其他合金元素含量也較少，故其淬硬傾向和冷裂傾向都小，如07MnCrMoVR鋼的焊接冷裂紋敏感性指數(shù)就較低，因而具有良好的焊接性能，一般可不預(yù)熱或用較低的預(yù)熱溫度來進(jìn)行焊接，當(dāng)板材較厚或低溫環(huán)境下焊接時，才需要一定的預(yù)熱溫度。 所以，這一類鋼的焊接時，只要選擇相匹配的焊接材料和合適的工藝，保證焊縫及熱影響區(qū)的低溫韌性是可以的。 含鎳低溫鋼由于添加了鎳，雖然對冷裂紋傾向影響不顯著，但卻增大了熱裂紋的傾向，必須嚴(yán)格控制鋼及焊材中的碳、硫、磷含量，采用合適的焊接規(guī)范，使焊縫有較大的焊縫成形系數(shù)，即避免形成窄而深的焊道成形截面，就可以有效地避免熱裂紋的產(chǎn)生。 總之，保證焊縫和粗晶區(qū)的低溫韌性是低溫用鋼焊接時的技術(shù)關(guān)鍵。 三、低溫鋼焊接材料的選用(一)焊接低溫鋼的焊條選用焊件的工作溫度不同，設(shè)計所用的材料也不相同。 焊接含鎳低合金低溫鋼所用焊條的含鎳量應(yīng)與母材相當(dāng)或稍高，但在焊態(tài)下的焊縫，其含鎳量大于2.5%時，焊縫組織中出現(xiàn)大量粗大的板條貝氏體或馬氏體，且韌性較低;只有焊后經(jīng)調(diào)質(zhì)處理，焊縫的韌性才能隨其含鎳量的增加而提高。 閱讀了該文檔的用戶還閱讀了這些文檔

鋼結(jié)構(gòu)低溫焊接工藝

因此，在寒冷地區(qū)焊接時保證鋼結(jié)構(gòu)中厚鋼板低溫焊接質(zhì)量是最重要的一個 環(huán)節(jié)。 本文結(jié)合工程實例，闡述了鋼結(jié)構(gòu)低溫焊接的工藝和技術(shù)措施，以供讀者參考。 文章編號: 鋼結(jié)構(gòu)低溫焊接對焊縫金屬危害的直接表征就是出現(xiàn)裂紋和工作狀態(tài)下發(fā)生脆斷，保證焊 縫能夠滿足設(shè)計要求，采用合理的低溫焊接技術(shù)和工藝措施是工程質(zhì)量合格的關(guān)鍵。 本文通過 240噸吊車梁工程實例，淺析低溫焊接中厚板工藝和技 術(shù)在建筑鋼結(jié)構(gòu)工程中的應(yīng)用，為建筑鋼結(jié)構(gòu)焊接工程在低溫下施工提供有益的參考。 1接頭坡口形式:焊接接頭開坡口主要是為了保證電弧能深入焊縫根部，使根部能夠焊透。 在選擇坡口形式時應(yīng)考慮保證焊縫焊透，坡口形狀易加工， 提高勞動效率，節(jié)省焊材，減小焊 后變形的可能性等。 因此，實際工程中應(yīng)根據(jù)現(xiàn)實條件采用合理的坡口形式。 本工程鋼板對接 焊縫采用XT 焊接材料:鋼結(jié)構(gòu)焊接接頭的質(zhì)量在很大程度上取決于所選用的焊接材料。 焊接材料的選 擇必須根據(jù)母材的成分、性能、接頭形式及質(zhì)量要求綜合考慮。 焊接材料選擇不當(dāng)，熔敷金屬 中摻入合金元素，易使焊縫過渡區(qū)產(chǎn)生脆相或裂紋，以及難熔化及產(chǎn)生集中的結(jié)晶層和擴散 層。 因此，低溫下焊接，為保證焊縫不產(chǎn)生冷脆，在滿足設(shè)計強度的要求下，優(yōu)先采用屈服強 焊接順序:合理的焊接順序能夠有效地控制焊接變形。 焊接順序一般先焊縮量較大節(jié)點、 后焊縮量較小、先單獨后整體，分解拘束力的合理順序，從根本上減少撕裂源。 本工程由于吊 型角對接組合焊縫比較長，由兩名焊工從中間同時向兩端進(jìn)行退焊。 焊接時先焊吊車。

鋼筋低溫焊接規(guī)程- 百度文庫

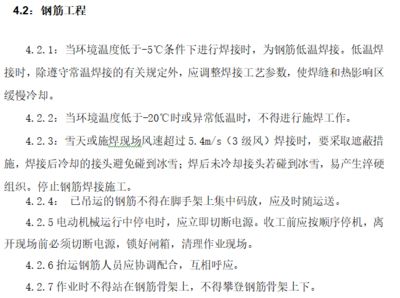

3.7.1 ℃的條件下進(jìn)行鋼筋閃 光對焊或電弧焊時，為鋼筋低溫焊接。低溫焊接時，除 遵守常溫焊接的有關(guān)規(guī)定外，應(yīng)調(diào)整焊接工藝參數(shù)，使 焊縫和熱影響區(qū)緩慢冷卻。風(fēng)力超過 級時，采取擋風(fēng) 措施。焊后未冷卻的接頭應(yīng)避免碰到冰雪。 當(dāng)環(huán)境溫度低于 ℃時，不得進(jìn)行施焊。 3.7.2 鋼筋低溫閃光對焊，宜采用預(yù)熱閃光焊或 閃光一預(yù)熱一閃光焊工藝。焊接參數(shù)的選擇，與常溫焊 一、調(diào)伸長度增加 二、變壓器級數(shù)降低一級或二級。 三、燒化過程中期的速度適當(dāng)減慢。

低溫焊接工藝

低溫焊接工藝---碳素結(jié)構(gòu)鋼冬季焊接工藝冬季焊接工藝冬季環(huán)境溫度較低，如果沒有防護措施進(jìn)行鋼構(gòu)件焊接作業(yè)，對鋼構(gòu)件的焊接質(zhì)量會產(chǎn)生重大影響，如在低溫下焊接，會使鋼材脆化，也會使焊縫和母材熱影響區(qū)的冷卻速度加快，易于產(chǎn)生淬硬組織，脆性增大，這對于結(jié)構(gòu)件常用的低合金鋼(如Q345)的焊接危害性很大。 因此，冬季焊接施工必須要嚴(yán)格按照工藝要求實施，不得盲目焊嚴(yán)格焊材庫的管理，焊條必須按標(biāo)準(zhǔn)進(jìn)行烘干，烘干次數(shù)不得超過2次，在空氣中的暴露時間不得超過2小時。 焊工持保溫桶領(lǐng)取焊條，一次領(lǐng)用不得超過半天用量;焊接過程必須蓋好保溫桶蓋，并使保溫桶保持通電狀態(tài);定位焊時一次只能取用1根;焊接時一次取用不得超過3根。 嚴(yán)禁焊材外露受潮，如發(fā)現(xiàn)焊材受潮不得再次使用。 焊絲如在四小時內(nèi)未用完，應(yīng)退回焊材一級庫保存，不允許留在送絲盤上。 氣體保護焊采用的二氧化碳，氣體純度不宜低于99.9%(體積比)，含水量不得超過0.005%(重量比)。 瓶內(nèi)氣體高壓低于1MPa時應(yīng)停止使用。 焊接前要先檢查氣體壓力表上的指示，然后檢查氣體流量計并調(diào)節(jié)氣體流量。 使用時瓶口必須接加熱裝置。 冬季焊接工藝5、氣瓶必須存放在0以上的環(huán)境里。 使用瓶裝氣體時，瓶內(nèi)氣體壓力低于1N/mm2時應(yīng)停止使用。 在零度以下使用時，要檢查瓶嘴有無冰凍堵塞現(xiàn)象。 二、焊前一般要求1、清除待焊處鋼材表面的水、氧化皮、銹、油污。 2、焊接作業(yè)區(qū)的相對濕度不得大于90%。 3、當(dāng)焊件表面潮濕或有冰雪覆蓋時，應(yīng)采取加熱去濕除潮措施。 形接頭、十字形接頭、角接接頭和對接接頭主焊縫兩端，必須配置引弧板和引出板，其材質(zhì)應(yīng)和被焊母材相同，坡口形式應(yīng)與被焊焊縫相同，禁止使用其它材質(zhì)的材料充當(dāng)引弧板和引出板。 5、手工電弧焊和氣體保護電弧焊焊縫引出長度應(yīng)大于25mm。 其引弧板和引出板寬度應(yīng)大于50mm，長度宜為板厚的1.5倍且不小于30mm，厚度應(yīng)不小于6mm;非手工電弧焊焊縫引出長度應(yīng)大于80mm。 其引弧板和引出板寬度應(yīng)大于80mm，長度宜為板厚的2且不小于100mm，厚度應(yīng)不小于10mm。 6、焊接完成后，應(yīng)用火焰切割去除引弧板和引出板，并修磨平整。 不得用錘擊落引弧板和引出板。 三、冬季施焊措施(焊接環(huán)境溫度零下5以下)1、設(shè)置防護棚:在室外施工，當(dāng)環(huán)境溫度低于-5時，必須在焊接區(qū)域設(shè)置防護棚，以提高焊接環(huán)境溫度、并防風(fēng)防雨。 2、焊前預(yù)熱:冬季焊接工藝焊前應(yīng)對焊縫進(jìn)行預(yù)熱，預(yù)熱區(qū)域應(yīng)在焊接坡口兩側(cè)，必要時采用伴隨預(yù)熱的方法，確保預(yù)熱溫度和層間溫度。 加熱溫度應(yīng)由常溫下的60-120提高80-150，預(yù)熱范圍為焊縫各側(cè)面的1.5t為板厚)，且不小于100mm。 測溫采用遠(yuǎn)紅外測溫儀，測溫點在距坡口邊緣75mm處，平行于焊縫中心的兩條直線上2.1、焊縫預(yù)熱溫度注::當(dāng)板厚t=100~110mm時，Q420、Q460和鑄鋼件的最低預(yù)熱溫度為180。 2.2、定位焊預(yù)熱溫度比正式焊縫高30~502.3、加熱時原則上應(yīng)采用電加熱器加熱，但局部不易加熱的部位可以采用火焰加熱進(jìn)行，但加熱時要均勻。 2.4、在拘束度大的情況下，預(yù)熱溫度應(yīng)再提高15~30。 沒有特殊說明時，執(zhí)行上述規(guī)定。 2.5、異種鋼焊接，預(yù)熱溫度應(yīng)執(zhí)行強度級別高的鋼種的預(yù)熱溫2.6、不同板厚對接，預(yù)熱溫度應(yīng)執(zhí)行板厚較厚的鋼板預(yù)熱溫度。 2.7、嚴(yán)格控制焊縫層間溫度，測溫時采用遠(yuǎn)紅外測溫儀，層間溫度測溫點在隨后待焊焊道的起始點。 3、焊縫層間溫度焊縫層間溫度應(yīng)嚴(yán)格按下表執(zhí)行:冬季焊接工藝4、焊速與焊道布置手工電弧焊平、橫、仰焊焊接速度以規(guī)定每根焊條焊接的焊縫長度;氣體保護焊以單道焊縫不允許擺動，焊層厚度控制在5-6mm，焊條(炬)與工件夾角不小于30。 立焊時允許最大擺動寬度:15mm~20mm。 6、無損檢測超聲波探傷耦合劑采用環(huán)保防凍型，避免氣溫過低導(dǎo)致冰凍，影響探傷檢測。 7、Q460鋼材的特殊焊接要求7.1、Q460E鋼材焊接應(yīng)由焊接技能相當(dāng)過硬并經(jīng)過專項培訓(xùn)，附加考試合格的焊工進(jìn)行施焊。 7.2、Q460E鋼材在0以下不得進(jìn)行焊接，如必須進(jìn)行焊接就要搭設(shè)保暖棚，保證保暖棚中的環(huán)境溫度在0以上。 7.3、考慮到Q460E鋼材焊接的工程量相對較少，但由于此種鋼材的特殊性，要求必須一次性焊接合格。 因此在沒有切實做好保暖、防風(fēng)措施之前嚴(yán)禁焊接。 8、特殊氣候的要求8.1、根據(jù)施焊作業(yè)層風(fēng)速的變化，氣保焊的保護氣體流量適當(dāng)作調(diào)整，如下表(保護氣流調(diào)整表)所示:冬季焊接工藝注:風(fēng)速測定位米以內(nèi)焊縫坡口段部，風(fēng)向為焊接前進(jìn)的方向8.2、在下雪天施工，焊縫上部支設(shè)防雪棚并伸出焊縫兩側(cè)不小米，以防飄雪影響焊縫。 、8.3、在焊接過程中突然下雪，應(yīng)立即停止施焊并采用加厚的保溫巖棉進(jìn)行保溫緩冷，雪停后要對焊縫預(yù)熱至層間溫度方可接續(xù)焊接。

低溫錫膏焊接技術(shù)

2023好物推薦官官方在公開場合、微博、直播已經(jīng)明確表示了，22款及之后的產(chǎn)品，都不是低溫錫工藝了，所以放心買。 今年小新總結(jié)下來，分為三個系列:主打性能的Pro系列性能提升明顯，補齊了接口的短板;… 低溫錫膏≠計劃性報廢!如何看待聯(lián)想小新筆記本的回復(fù)公告 關(guān)注我，看最真實的筆記本，手機等數(shù)碼產(chǎn)品點評!最近一段時間，網(wǎng)上偶爾會爆出聯(lián)想小新筆記本過保易壞的消息，隨著B站維修UP主筆記本維修廝發(fā)布的一段維修視頻，將【低溫錫膏焊接技術(shù)】與【計劃性報廢】這兩個關(guān)鍵詞推向了風(fēng)口浪尖，也讓聯(lián)想深陷【陰謀論】的漩渦之中。 [圖片]2月13日，聯(lián)想小新官微先后發(fā)布了針對低溫錫膏焊接技術(shù)的科普，以及動態(tài)疲勞測試的視頻。 [圖片]科普內(nèi)容主要強調(diào)2點，其1是低溫錫膏焊接是一項電子產(chǎn)品生產(chǎn)線成熟的且更加環(huán)保的技術(shù);其2是該技術(shù)符合國家&國… 如何選擇購買錫膏噴印機(噴錫機)，錫膏噴印機的特殊應(yīng)用。 航帆陸行 工程師目前市場上技術(shù)比較成熟的錫膏噴印機有兩家公司，一家是瑞典的邁康尼Mycronic，代表型號My700jp.另一家為瑞士的易勝ESSEMTEC，代表型號為SPIDER.。 [圖片]日前經(jīng)常有客戶向我們詢問這兩家公司的噴錫設(shè)備有什么特點，同時應(yīng)該如何選擇這兩家的產(chǎn)品。 特別是軍工相關(guān)的客戶偏多。 我們根據(jù)客戶的疑問，整理了一些資料并給出了一些建議供大家參考。 從兩家公司的技術(shù)介紹中可以看出，兩家公司的設(shè)備都用了壓電噴射閥的技術(shù)，他們的壓電… 錫膏量與再流焊后焊點形貌關(guān)系分析宋棟趙麗(中興通訊股份有限公司)摘要:表面貼裝技術(shù)中的鋼網(wǎng)設(shè)計是決定焊膏沉積量的關(guān)鍵因素，而再流焊后形成的焊點形貌與鋼網(wǎng)的開口設(shè)計有著千絲萬縷的聯(lián)系。 從SMT錫膏印刷工藝的理論基礎(chǔ)出發(fā)，結(jié)合實際PCB(印制線路板)上錫膏印刷量，針對在不同線寬的高速信號線衍生形成的焊盤上印刷不同體積的錫膏量，論證再流焊后形成的焊點形貌。 0引言隨著高頻高速電路的運用越來越廣泛，隨之…聯(lián)想小新低溫錫事件以后還能買嗎桃拜拜 搞機之道 資深電腦數(shù)碼玩家，旨在分享價值，排憂解難。 不會，因為我老早就不買聯(lián)想了，拋開美帝良心及政治方面的因素不談，就單純從產(chǎn)品及服務(wù)來說，十年前，我就已經(jīng)把聯(lián)想拉黑了。 當(dāng)時鬧的沸沸揚揚的NV顯卡門事件，移動端大面積爆發(fā)，后來NV砸了幾億美刀給OEM廠商處理售后問題。 我有個親戚的筆記本，正好在那個批次，也正好中招了，去聯(lián)想的售后門店，開口要了2000，嫌貴，于是找到我，淘寶花了500多買了個顯卡給換上了(當(dāng)時的顯卡還沒焊死)。 至于其他品牌，當(dāng)時因為NV砸錢了… 聯(lián)想小新低溫錫事件以后還能買嗎三江 上海共需網(wǎng)絡(luò)科技有限公司總經(jīng)理我嘗試從中性角度說幾句。 2023款就目前了解，部分熱銷機型放棄低溫錫焊技術(shù)了...采用了這個Low-Temperature-Solder技術(shù)的，聯(lián)想在主板上都已經(jīng)標(biāo)注了LTS~[圖片]能不能買這個LTS的誕生，是伴隨著廠家一些嘗試的，焊接溫度從250度降低到180度，節(jié)能減排是必然的，成本有降低，操作性變?nèi)菀譡1]，這個是廠家的必修課吧，追求高效和利潤，再說，同時還能環(huán)保。 [圖片]但同樣的問題，低溫錫焊韌性不如高溫和中溫錫焊，極端條件下(特別是高… 一句話描述不清楚我這條是提問下的第二個回答，我翻看了第一條那個發(fā)布聯(lián)想聲明的回答，半年的注冊時長，從第一條回答開始到現(xiàn)在，推薦的筆記本、一體機、電腦類的產(chǎn)品，甚至包括加裝內(nèi)存條之類的服務(wù)都是推薦的聯(lián)想相關(guān)產(chǎn)品。 且不論技術(shù)如何，反正是有人慌了。 我的購買決策是，有的選就不買。 焊錫廠家雙智利分享焊錫絲，無鉛錫線，錫膏，錫條等焊錫知識。 焊錫行業(yè)中每個廠家的錫膏配方不同、生產(chǎn)工藝不同、種類也會有一定的區(qū)別，按照無鉛錫膏使用的熔點大小不同可以分為低溫錫膏、中溫錫膏和高溫錫膏。 低溫錫膏顧名思義是熔點溫度較低的錫膏，其主要應(yīng)用在不能耐常規(guī)高溫的元器件的貼片工藝中，如LED或COM1的PCB。 低溫錫膏主要有錫、鉍合金組成的其熔點為138度。 低溫錫膏中的鉍成分是一種較脆的成分，就是焊接后的牢固度不好;低溫錫膏大幅度提高焊點可靠性，主要是使用于不耐溫的… 焊膏印刷效果對焊接質(zhì)量的影響與三維檢測方法 焊膏印刷效果對焊接質(zhì)量的影響與三維檢測方法李華黃淑云嚴(yán)芙蓉(湖北三江航天紅峰控制有限公司)摘要:電子產(chǎn)品印刷電路板表面貼片安裝生產(chǎn)中，各種器件的逐漸走向微小化，不少生產(chǎn)線開始為檢測出合格的焊接質(zhì)量設(shè)計了不少"關(guān)卡"，如現(xiàn)在廣為應(yīng)用的三維檢測法。

冬季施工試卷.docx

2、冬期施工的測溫范圍包括大氣溫度、棚室內(nèi)溫度、砼出罐溫度、入模溫度、砼養(yǎng)護溫度等。 3、砼強度小于4MPa前，需每隔2小時測溫一次，大于4MPa后，需每隔6小時測溫一次。 4、混凝土冬季施工攪拌混凝土前，應(yīng)經(jīng)過熱工計算，并經(jīng)試拌確定水和骨料需要預(yù)熱的最高溫度，保證混凝土出機溫度不小于10，入模溫度不小于江。 5、在砼澆注前要對入模溫度進(jìn)行演算。 一般砼入模溫度不得低于匚攝氏度。 6、冬季在負(fù)溫條件下焊接鋼筋，應(yīng)盡量安排在室上進(jìn)行。 7、當(dāng)溫度低于-5-攝氏度時，即為鋼筋低溫焊接，嚴(yán)格執(zhí)行鋼筋低溫焊接工藝。 8、鋼筋在運輸、堆放、搬運過程中，盡量減少碰撞、贅壓，以減少鋼筋表面的機械損傷，降低冷脆性。 11、冬季施工期間，混凝土抗壓強度達(dá)到設(shè)計強度的40%前不得受凍;浸水凍融條件下的混凝土，強度達(dá)到75%前不得受凍;砌體砂漿強度達(dá)到設(shè)計強度邂前不得受凍。 12、冬季施工混凝土澆筑應(yīng)采用分層連續(xù)的方法澆筑，分層厚度不得小于20cm。 13、砂漿拌合水溫不宜超過80，砂加熱溫度不宜超過40，且水泥不得與80以上熱水直接接觸;砂漿稠度宜較常溫適當(dāng)增大，且不得二次加水調(diào)整砂漿和易性。 14、砌體采用***鹽砂漿施工，，墻體留置的洞口，距交接墻處不應(yīng)小于500mm。 15、砂漿試塊的留置，除應(yīng)按常溫規(guī)定要求外，尚應(yīng)增設(shè)一組與砌體同條件養(yǎng)護的試塊，用于檢驗轉(zhuǎn)人常溫28d的強度。 如有特殊需要，可另外增加相應(yīng)齡期的同條件試塊。 16、室內(nèi)的基槽(坑)或管溝不得采用含有凍土塊的土回填。 回填土施工應(yīng)連續(xù)進(jìn)行并應(yīng)夯實。 當(dāng)采用人工夯實時，每層鋪土厚度不得超過鈍皿，夯實厚度宜為100-150mm。 17、已開挖的基坑或基槽不宜挖至設(shè)計標(biāo)高，應(yīng)預(yù)留200mm300mm土層。 18、測溫時，測溫元件應(yīng)采取措施與外界氣溫隔離;測溫元件測量位置應(yīng)處于結(jié)構(gòu)表面下20mm處，留置在測溫孔內(nèi)的時間不應(yīng)少于3min。 二、單項選擇題1、當(dāng)采用暖棚法砌筑砌體時，塊體和砂漿在砌筑時的溫度不應(yīng)低于(D)。 A、25B、15C、10D、52、砌筑填充墻時，輕骨料混凝土小型空心砌塊和蒸壓加氣混凝土砌塊的產(chǎn)品齡期不應(yīng)小于28d，蒸壓加氣混凝土砌塊的含水率宜小于(A)%。 A、30B、40C、50D、603、擋土墻必須按設(shè)計規(guī)定留設(shè)泄水孔;當(dāng)設(shè)計無具體規(guī)定時，其施工應(yīng)符合下列規(guī)定:泄水孔應(yīng)在擋土墻的豎向和水平方向均勻設(shè)置，在擋土墻每米高度范圍內(nèi)設(shè)置的泄水孔水平間距不應(yīng)大于()m;泄水孔直徑不應(yīng)小于(B)mm。 A、，50B、2，50C、，30D、2，304、現(xiàn)場拌制砌筑砂漿時，應(yīng)采用機械攪拌，水泥砂漿和水泥混合砂漿不應(yīng)少于()s;水泥粉煤灰砂漿和摻用外加劑的砂漿不應(yīng)少于(C)s。 A、1，3B、3，1C、2，3D、3，26、現(xiàn)場拌制的砂漿應(yīng)隨拌隨用，當(dāng)施工期間最高氣溫超過30時，應(yīng)在(A)h內(nèi)
