鋼板加固施工圖解讀是針對特定工程的詳細設計文件，它包含了關于如何利用鋼板來增強結構穩定性、承載能力以及耐久性的詳細說明。以下是對鋼板加固施工圖的簡要解讀：，，1. 鋼板類型及規格：根據工程要求，選擇合適的鋼板類型（如Q235B、Q345B等）和厚度，確保其能滿足設計荷載和工作條件的要求。，，2. 鋼板布置：明確鋼板在結構中的分布位置，包括其與現有結構構件的連接方式，以及與其他鋼板或支撐系統的協同作用。，，3. 連接方式：詳述鋼板與原有結構構件之間的連接方法，如焊接、螺栓連接或機械固定等，并考慮連接部位的強度計算和疲勞壽命預估。，，4. 施工技術：說明鋼板加固的具體施工步驟，包括切割、加工、安裝、錨固等工藝要求，以及必要的安全措施。，，5. 檢驗與驗收：規定鋼板加固完成后的質量檢驗標準和方法，以及如何進行工程驗收，確保整個加固過程符合相關規范和標準。，，鋼板加固施工圖是指導實際施工的重要文檔，它確保了加固工作的科學性、安全性和有效性。

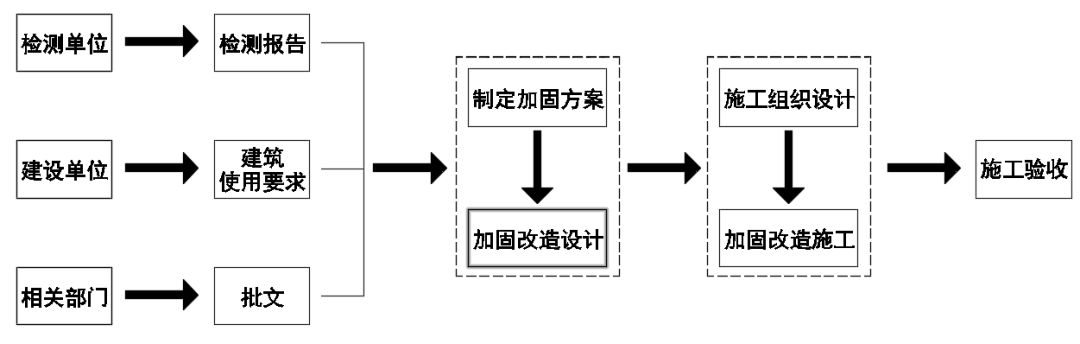

一、鋼板加固施工圖基本要素解讀

結構加固設計說明
- 這部分通常會包含工程概況，如加固建筑的基本信息（功能、層數、結構形式等）。例如某工程為1號院1號樓抗震節能綜合改造項目，主體為地上六層磚混結構建筑面積為3207.53㎡，建筑功能為其他，高度類別為多層建筑地上層數4層，結構形式為鋼筋混凝土結構中的剪力墻結構，這有助于從整體上了解加固工程的背景信息。
- 會提到加固所采用的標準和依據，像按照現行國家標準《建筑抗震鑒定標準》GB50023進行鑒定后實施加固等，明確加固設計遵循的規范要求。
- 對使用的加固材料（如鋼板、粘結劑等）的要求說明，包括材質、規格等相關信息，如粘鋼板加固中粘結劑選擇適合結構的高性能結構膠或環氧樹脂膠，鋼板選擇適宜厚度和尺寸的碳鋼或不銹鋼材質。
平面圖解讀
- 底層加固改造平面圖：顯示建筑物底層需要進行鋼板加固的區域位置，與整體建筑布局的關系。比如在梁柱粘鋼板加固CAD圖紙中，底層結構加固平面圖明確了梁、柱的位置以及哪些梁、柱需要粘鋼加固，直觀展示加固范圍在整個底層平面中的分布情況。
- 各層（如二層、三層等）加固改造平面圖：和底層平面圖類似，只是針對不同樓層的具體加固區域進行展示。不同樓層由于功能不同、受力情況不同，加固區域和方式可能會有所差異，通過這些平面圖可以清楚了解各層的加固細節差異。
- 屋頂層結構加固、改造平面圖：對于屋頂層的結構加固，該平面圖重點呈現屋頂結構（如梁、板等）的加固位置和方式，屋頂可能會因?yàn)槌惺茱L(fēng)荷載、雪荷載等特殊受力情況，其加固設計有別于其他樓層。
剖面圖解讀
- 剖面圖能展示加固結構在垂直方向上的構造關系。例如在雙向板開洞粘鋼加固剖面圖中，可以看到粘鋼加固在板厚方向上的布置，包括鋼板與混凝土板各層之間的關系，鋼板的粘貼層數、粘貼位置（是單面還是雙面加固等），有助于理解加固結構的豎向受力傳遞路徑和構造層次。
- 對于梁柱加固的剖面圖，會清晰顯示柱外包（粘）鋼加固的具體構造，如鋼板如何包裹柱體、柱變截面處的處理方式（如Z形短鋼筋連接大樣等），梁粘貼鋼板加固的構造，像梁端粘貼鋼板遇剪力墻情況的處理等構造細節，明確加固部件在柱、梁高度方向上的連接和加固方式。
節點詳圖解讀

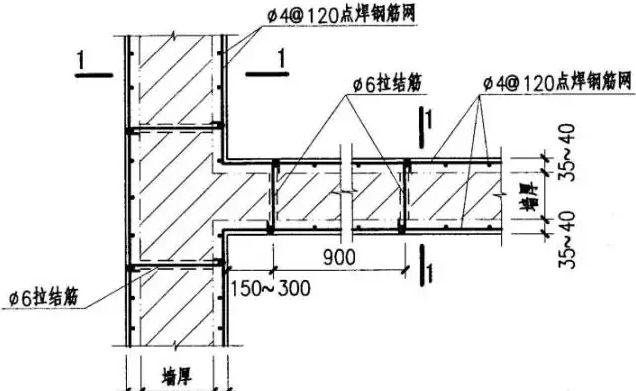

- 節點詳圖是對結構中關鍵連接部位的放大和詳細設計表示。在梁柱粘鋼板加固大樣圖中，包含梁端粘貼鋼板遇剪力墻情況的處理、梁柱邊平齊時的縱向角鋼連接等內容，詳細展示這些特殊部位加固時各部件（鋼板、鋼筋、混凝土結構等）的連接方式、尺寸要求和構造細節，確保在這些受力復雜、關鍵的節點部位加固措施能夠滿足結構安全要求。
- 在一些外墻干掛GRC板加固施工圖中，節點詳圖會顯示4mm厚鍍鋅掛件與墻體、GRC板之間的連接構造，包括掛件的正視圖、側視圖、俯視圖等不同視角的視圖，明確掛件的形狀、尺寸以及與其他構件的連接方式，保證外墻掛板的牢固性和穩定性。

二、不同類型結構鋼板加固施工圖解讀重點

梁的鋼板加固施工圖
- 粘貼位置和范圍：從圖中確定鋼板粘貼在梁的哪個面（底面、側面或頂面）以及沿梁長度方向的粘貼范圍。例如在梁粘鋼加固平面圖中明確梁底粘鋼加固的長度范圍，這與梁的受力分析相關，一般在梁的受拉區粘貼鋼板以提高梁的抗拉承載能力。
- 鋼板規格和數量：查看圖中注明的鋼板厚度、寬度和長度等尺寸信息，以及在梁的不同部位使用鋼板的數量。不同規格的鋼板適用于不同的承載能力需求，準確解讀這些信息對于理解梁加固后的力學性能至關重要。
- 與其他構件的連接方式：如梁端與柱或剪力墻的連接，可能涉及到鋼板的錨固、焊接或者采用特殊的連接件等，節點詳圖會詳細展示這些連接構造，確保梁與其他結構構件之間的力能夠有效傳遞，使加固后的結構整體協同工作。
柱的鋼板加固施工圖
- 外包（粘）鋼形式：確定是全包柱還是部分包柱，以及鋼板在柱周的包裹方式。對于柱變截面處，會有特殊的處理方式（如采用Z形短鋼筋連接等），這些在剖面圖和節點詳圖中會清晰展示，以保證鋼板加固對柱在不同截面變化處的有效約束和增強作用。
- 鋼板厚度和層數：從圖中獲取柱所用鋼板的厚度信息，有時根據柱的受力情況和加固要求，可能會采用多層鋼板加固，明確鋼板的層數有助于計算柱加固后的承載能力和穩定性提高程度。
- 與基礎和上部結構的連接：柱是連接基礎和上部結構的重要豎向構件，鋼板加固后的柱與基礎和上部結構的連接必須可靠。施工圖會顯示柱腳處鋼板與基礎的錨固方式，柱頂與梁或其他上部結構構件的連接構造，確保結構豎向力的傳遞和整體穩定性。
板的鋼板加固施工圖
- 開洞板的加固設計：對于有開洞的板（如現澆連續板開洞），當開洞位置位于板的負彎矩區時，應注意加固是否采用雙面加固，以及受力較大和較小方向鋼板的粘貼順序和方式?？赡苄枰_槽或者對鋼板進行切割、焊接等操作，這些都要根據施工圖的要求準確理解和實施。
- 板底和板面加固情況：確定是僅在板底加固還是板底板面同時加固，以及鋼板在板底或板面的布置形式（如單向或雙向粘貼），這與板的受力特點（如單向板或雙向板）和加固目的有關，不同的布置形式會影響板加固后的承載能力和變形性能。
- 與梁、柱的連接關系：板通過梁、柱支撐，鋼板加固后的板與梁、柱的連接在保證板自身加固效果的同時，也要確保板與支撐結構之間力的傳遞順暢。在施工圖中會顯示板邊緣處鋼板與梁、柱的連接構造，如錨固長度、連接角度等細節信息。
