鋼屋架的結構詳圖是詳細描述鋼屋架的幾何形狀、尺寸和構造細節的圖紙。它提供了關于如何制造和維護鋼屋架所需的精確信息，確保結構的穩定性和安全。這些詳圖通常包括以下內容：，，1. 平面圖：展示了屋架在水平面上的布局，包括所有梁、柱和支撐的位置。，2. 立面圖：顯示了屋架在垂直方向上的布局，突出顯示屋頂和其他相關部分。，3. 剖視圖：通過切割屋架，展示其內部結構和連接點，幫助理解其工作原理。，4. 節點詳圖：詳細描述了屋架各部分之間的連接方式和螺栓或鉚釘的使用情況。，5. 材料清單：列出了用于制造屋架所需的所有材料和規格。，6. 施工說明：提供了安裝屋架的步驟和注意事項。，，鋼屋架的結構詳圖對于建筑師、工程師和建筑工人來說至關重要，因為它們是設計和施工過程中不可或缺的工具。

鋼屋架的結構詳圖

定義和用途

鋼屋架的結構詳圖是用于表示鋼屋架的形式、大小、型鋼規格、桿件組合以及連接方法的圖樣。它是金屬結構廠或施工單位制作的依據。

詳圖內容

鋼屋架的結構詳圖包含了以下內容：

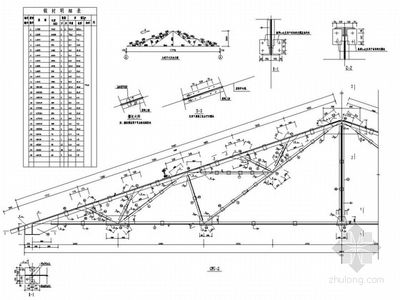

1. 屋架簡圖（又稱屋架示意圖），通常位于詳圖的左上角或右上角，比例常用1:100或1:200，表達主要外形尺寸和桿件的軸線長度。

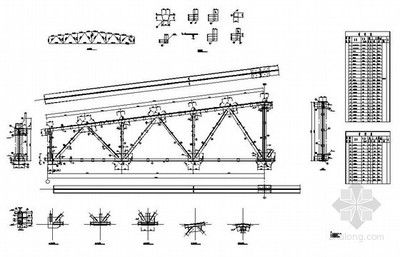

2. 屋架詳圖，包括立面圖和節點圖，詳細展示屋架的各個部分。
3. 桿件詳圖，詳細表達桿件和零件的尺寸。
4. 連接板詳圖，顯示連接板的具體尺寸和形狀。
5. 預埋件詳圖，包括預埋件的位置和尺寸。
6. 鋼材用量表，列出桿件和零件的編號、規格尺寸、數量和重量等信息。
7. 說明，包括選用的鋼號、焊條型號和質量要求、加工精度、熱處理和施工要求等。

細節描述

在詳圖中，特別需要注意的是，桿件和零件的定位尺寸需要注全。例如，腹桿應注出桿端至節點中心的距離，節點板應注上、下兩邊至弦桿軸線的距離及左右兩邊至通過節點中心的垂線距離。

結論

綜上所述，鋼屋架的結構詳圖不僅表示了鋼屋架的形式和大小，還包括了詳細的構造和材料信息，是鋼結構設計和施工的重要文件。
