包鋼加固技術的應用場景
包鋼加固技術在建筑結構中具有廣泛的應用，主要應用于以下幾個方面：，，1. 橋梁加固：通過在橋梁的梁、板、橋墩等部位增加鋼筋或鋼板，提高橋梁的結構強度和承載能力，延長橋梁的使用壽命。，，2. 建筑物加固：針對老舊建筑物進行加固改造，提高建筑物的結構安全性和抗震性能，延長建筑物的使用壽命。，，3. 隧道加固：通過在隧道的襯砌結構上增加鋼筋或鋼板，提高隧道的結構強度和承載能力，延長隧道的使用壽命。，，4. 地基加固：在地基軟弱、承載力不足的情況下，通過在地基上增加鋼筋或鋼板，提高地基的結構強度和承載能力，確保建筑物的穩定性。，，5. 地下工程加固：在地下工程（如地鐵、地下車庫等）的土體、圍護結構等部位增加鋼筋或鋼板，提高地下工程的結構強度和承載能力，確保地下工程的安全運行。，，6. 海洋工程加固：在海洋工程（如海上平臺、海底管線等）的鋼結構、混凝土結構等部位增加鋼筋或鋼板，提高海洋工程的結構強度和承載能力，確保海洋工程的安全性。
包鋼加固技術的應用場景
包鋼加固技術是一種常見的建筑加固方法，它通過在外圍包裹鋼材來增強建筑物的承載能力和穩定性。以下是包鋼加固技術的一些典型應用場景：
1. 鋼筋混凝土梁、柱加固
包鋼加固技術廣泛應用于鋼筋混凝土梁和柱的加固。這種方法特別適用于那些在使用過程中承載力不足或者需要提高承載能力的構件。通過在外圍包裹鋼板或型鋼，可以顯著提高這些構件的承載力和變形能力。
2. 桁架和腹桿加固
除了梁和柱，包鋼加固技術還常用于桁架和腹桿的加固。這些構件在建筑結構中起著重要的支撐作用，通過外包鋼加固，可以確保它們在承受額外荷載時仍能保持穩定。
3. 受彎和受拉構件加固
包鋼加固技術適用于承受靜力作用的一般軸心受壓及受彎和受拉構件。通過對這些構件進行外包鋼加固，可以提高其正截面承載力，確保其在受到彎矩作用時不會發生破壞。
4. 改變使用功能后的建筑加固
當建筑物的使用功能發生變化，例如從住宅改為商業用途，導致荷載增加時，可能需要對原有的結構進行加固。在這種情況下，包鋼加固技術可以作為一種有效的解決方案，通過增加構件的承載力來滿足新的使用需求。
5. 既有建筑的加固補強
隨著城市建筑空間的日益緊張，對既有建筑的加固補強研究已經引起了廣泛關注。包鋼加固技術由于其施工周期短、對生產生活影響小、設計簡單等特點，在實際加固工程中得到了廣泛應用。
綜上所述，包鋼加固技術在建筑加固領域有著廣泛的應用，尤其適用于需要提高承載力和穩定性的鋼筋混凝土構件。通過合理的設計和施工，可以有效地延長建筑物的使用壽命，確保其安全性和可靠性。
包鋼加固技術的施工難點
包鋼加固與傳統方法比較
包鋼加固技術的成本分析
包鋼加固在抗震中的應用
濕式外包鋼加固技術在建筑加固中的應用(全文)
濕式外包鋼加固技術在建筑加固中的應用 摘要:本文介紹了濕式外包鋼加固混凝土結構的情況，講述了濕式外包鋼加固混凝土結構的原理及方法，并結合工程案例，提出了濕式外包鋼加固施工方法及注意事項。 關鍵詞:濕式外包鋼加固技術:承載力;計算方法;受力分析 1濕式外包鋼加固技術的原理 濕法外包鋼是將角鋼、鋼板箍通過膠栓與混凝土柱或梁外表面固定后用專用結構膠封閉，而后在縫隙中灌注高強建筑結構灌注專用膠使用鋼板或型鋼和原混凝土構件連結成一個整體，使型鋼與鋼筋混凝同受力。 該方法可以大幅度提高建筑物構件的承載力，提高承載能力與變形能力。 同時，粘貼在構件上的鋼板與鋼筋混凝土結構中的鋼筋幾乎起到一樣的作用，由此可見，濕式外包鋼加固技術加固在設計理論上與鋼筋混凝土基本相同。 2濕式外包鋼加固技術的優點 濕式外包鋼加固法施工快速、現場無濕作業或僅有抹灰等少量濕作業，對生產和生活影響小，其加固用的外包型鋼，一般為角鋼加固法，其基本上不影響構件的外觀，結構的強度和剛度都能滿足設計的要求，完全能保證加固工程的質量，由于施工快，加固材料少，價格低，經濟效益較高。 2.1濕式外包鋼加固法適用范圍: 本加固方法適用于承受靜力作用的一般軸心受壓及受彎和受拉構件。 2.2濕式外包鋼加固法施工方法及注意事項: 加固用型鋼一般為A3鋼或16Mn鋼，厚度以3-6mm為宜，或視設計要求而定，型鋼、連接螺栓及焊接的強度設計值，按現行國家標準《鋼結構設計規范》(GBJ17-88)規定采用。 對型鋼粘結面，可用噴砂、砂布或平砂輪打磨。 在打磨鋼板時，不能只看光亮程度，一定要按照規范要求打出紋絡，只有這樣，才能保證鋼板與結構膠有更好的粘接效果。 2.3粘貼鋼板加固法的施工流程圖: 2.4濕式外包鋼加固技術受力分析: 在矩形截面受彎構件的受拉面粘貼型鋼和受壓面粘貼型鋼進行加固時，其正截面承截力應符合下列規定(圖1-2): 矩形截面正截面受彎承載力計算 (1)由彎矩平衡原理可知，梁所受載荷所造成彎矩小于等于鋼筋混凝土抵抗彎矩:∑M=0 由力矩平衡原理x軸梁受力為零，即∑x=0 bx=+--(1-2) X≥2式中M―構件加固后彎矩設計值; x―等效矩形應力圖形的混凝土受壓區高度，簡稱混凝土受壓區高度; b、h―矩形截面寬度和高度; 、―受拉型鋼和受壓鋼板的截面面積; ―縱向受壓鋼筋合力點至截面近邊的距離; ―構件加固前的截面有效高度; As―縱向鋼筋合力點到混凝土受拉邊緣的距離h0=as; Es―鋼筋的彈性模量; ―考慮二次受力影響時，受拉型鋼抗拉強度有可能達不到設計值而引用的系數;當≥1.0，取=1.0; ―混凝土極限壓應變，取=0.003. ―加固前受彎構件驗算截面上作用的彎距標準值。 ―綜合考慮構件裂縫截面內力臂變化、鋼筋拉應變不均勻及鋼筋排列影響的計算系數，按下表的規定采用: 計算系數值 ≤0.0070.0010.0020.030.04≥0.06 單排鋼筋0.70.91.151.21.251.3 注:表中為原有鋼筋混凝有效配筋率，是按有效受拉混凝土截面面積，計算的縱向受拉鋼筋的配筋率即 各參數意義參照CECS25-90，混凝土結構加固技術規范[S].以及 混凝土結構設計規范GB50010-2002[S]. 圖10-23局部結構平面圖 某6層綜合樓建于90年代初，一層為商用超市，上面5層為住宅樓，結構為框架結構，底層框架結構層高為3.6米，此樓―～―原為招待所，現在要改變其使用功能，變成超市倉庫，而原來的主梁的最不利荷載為300KN?M，由于建筑使用功能的改變增加使用荷載30%，從而導致底層框架主梁承載力不足，因此要對框架主梁進行加固處理，我們使用濕式外包鋼加固技術對鋼筋混凝土框架進行加固處理，由施工圖知h=700mm，b=300mm，混凝土強度等級為C30，=14.3N/，=1963，環境類別為一類。 (2)原主梁抗彎承載力計算=700-35=665， 由=ρb得出ρ===0.00984=0.9%=45×%=0.0021而ρ0.2% 由鋼筋混凝土結構設計規范109頁8.5.1鋼筋混凝土構件中縱向受力鋼筋配筋率=max(ρ，45)=0.00984 所以ξ=ρ=0.00984×=0.206434=0.55 滿足使用條件 由承載力計算圖及公式可知當不在主梁頂粘鋼板時，則有=0，=0，則代入式(10-48) 1.0×14.3×300X(700-)-300×1963×35=390× 2145-3003000x-20611890=0 =0.0011 1.0×14.3×300×153.582=1.0×215×+300×1963 解之得=325.4268837mm2

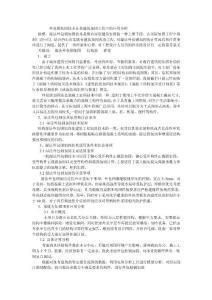

外包鋼加固技術對既有樓板加固實例分析摘要，外包鋼加固技術是現有房屋建筑加固的一種主要手段，在實際加固工程中得到廣泛應用，結合唐山市某具體加固改造工程，對外包鋼中應用比較廣泛的濕法外包鋼加固技術的計算流程和注意事項進行了闡述，提供了一些可行的 10金貝 1、外包鋼加固技術對既有樓板加固實例分析摘要:外包鋼加固技術是現有房屋建筑加固的一種主要手段，在實際加固工程中得到廣泛應用。 結合唐山市某具體加固改造工程，對外包鋼中應用比較廣泛的濕法外包鋼加固技術的計算流程和注意事項進行了闡述，提供了一些可行的經驗，對工程設計人員的加固補強設計有一定的指導意義關鍵詞外包鋼加固雙向板單向板1前言由于城市建筑空間的日益緊張，考慮到環保，節能的要求，對既有建筑的加固補強研究已經引起了我國土木工程界的廣泛重視。 原蘇聯在工程加固方面起步較早，對工業廠房加固設計構造積累了較為豐富的經驗，并出版了專門的結構加固構造圖集;英國，原聯邦德國在混凝土結構缺陷修補，防水與防腐處理方面也積累了一定的經驗。 我國截至目前已經頒布了混凝土結構加固技術規范，建筑抗震加固技術規范，混凝土結構加固設計規范等行業指導規范和磚混結構加固與修復圖集。 外包鋼加固法是混凝土加固技術中的一種，適用于使用上不允許增大混凝土截面尺寸，而又需要大幅度提高承載力的混凝土構件的加固，由于具有施工周期短，對生產生活影響小，設計簡單的特點，在實際加固工程中得到廣泛應用，具體可以細分為干式和濕式兩類，其中又。 2、以濕法加固應用較多，一般用于加固鋼筋混凝土梁，柱，桁架，腹桿等構件。 2外包鋼技術原理和注意事項2濕法外包鋼加固技術適用條件和注意事項2.1濕法外包鋼加固主要適用條件一般濕法外包鋼技術可以用于軸心受壓構件正截面加固，偏心受壓構件正截面加固，受彎構件正截面加固以及受彎構件斜截面加固計算，主要適用于需大幅度提高截面承載力和抗震能力的混凝土梁、柱的加固。 2.2濕法外包鋼加固的注意事項濕法外包鋼加固過程應注意如下事項:外包鋼灌縫膠縫厚度的控制，宜在35mm;對于表面，包括混凝土表面和型鋼表面，應涂抹高強度等級水泥砂漿防護層;型鋼應優先考慮角鋼，具體規則依據計算而定;作為綴板的扁鋼和角鋼焊接要求應嚴格遵循焊接規范要求;外包鋼連接和錨固應可靠，簡單;同時對于采用化學灌漿的外包型鋼表面溫度應該控制在小于60度，對于具有腐蝕性介質的環境應該對型鋼構件采用相關防護措施。 3某既有加固項目應用分析3.1項目概況本項目為唐山市某機關辦公大樓，結構為六層框架結構，根據甲方要求，需要把原結構中樓梯間拆除，增設電梯間，同時把室外某單層車庫接層放置淋浴，制冷設備。 已經由專業單位出具專門的結構可靠性鑒定報告。 3、，根據原有設計圖紙，并結合電梯，設備廠家對整個結構的受力進行加固補強計算。 3.2計算流程具體的計算流程如下:根據鑒定報告提供結果進行實際的電算模型分析對照原結構設計圖紙進行配筋比較，找出強度不滿足的構件根據具體環境，選擇適宜的加固方法并依據加固設計規范進行具體構件的補強計算3.3具體計算分析考慮到具體結構作落在本市中心，不能對周圍環境產生影響，影響政府辦公，施工工期為2個月，時間較緊，經濟預算有限制要求，因此考慮外包粘鋼加固，局部采用碳纖維布粘鋼復合加固。 根據對既有建筑的鑒定報告提供的數據，利用電算分析工具進行模型分析，對照原設計圖紙配筋，找出強度承載力不滿足要求的構件，進行外包粘鋼加固具體樓板，梁構件加固結構施工圖如下圖示:板底補強鋼板與梁側補強連接大樣雙向板補強(加固)平面大樣單向板補強(加固)平面大樣梁加固平面大樣3.4注意事項:1)樓板，梁補強加固適用于建筑樓層的使用功能改變，或由于各種原因的樓板使用過程產生裂縫需要補強2)本圖構造大樣采用補強采用鋼板粘貼，可采用A3鋼板或者16Mn鋼板，板厚控制在6mm10mm3)雙向(單向)板補強底面鋼板粘貼間距L1/n。 4、，L0/n1000mm4)鋼板粘貼可采用膠應采用強度高，穩定性好，延性好的優質結構膠，不得采用環氧樹脂膠5)鋼板安轉可用膨脹螺栓或者錨固螺栓固定，螺栓直徑為M10M12，螺栓間距可取300mm500mm，交叉布置6)鋼板粘貼前必須將結合面處理干凈，平整，保證粘貼質量7)鋼板粘貼后應用強度等級C20的鋼網水泥砂漿外批30mm厚8)鋼板粘貼補強應由專業補強施工單位施工總結外包粘鋼加固技術從理論和工程實踐上已經得到了比較完善的研究，但進行的具體的加固補強處理時必須要對既有建筑的材料進行鑒定，依據現有相關規范和電算結果對比原圖紙找出有待補強構件，施工操作必須嚴格遵循施工順序，嚴格依據施工圖紙施工，加固完成后必須做好相關檢驗。
