摘要：本研究提出了一種基于灰度紋理分析的鋼板表面缺陷快速檢測方法。該方法通過采集鋼板表面的圖像，利用灰度紋理分析技術識別并量化鋼板表面的缺陷特征。對采集到的圖像進行預處理，包括去噪和對比度增強；采用灰度紋理分析算法，如局部二值模式（LBP）或灰度共生矩陣（GLCM），提取圖像的紋理信息；將提取的紋理信息與預設的缺陷特征數據庫進行比對，以確定鋼板表面的缺陷類型和嚴重程度。實驗結果表明，該方法能夠有效提高鋼板表面缺陷檢測的準確性和效率，為鋼板質量評估提供了一種快速、準確的技術支持。

鋼板表面缺陷快速檢測法

基于灰度紋理分析的檢測方法

一種基于灰度紋理分析的鋼板表面缺陷檢測方法，該方法包括以下步驟：采集鋼板表面紅外圖像和灰度圖像，通過對所述紅外圖像中像素點進行閾值分割，獲取存在溫度異常的缺陷區域；利用缺陷區域像素點的溫度梯度變化方向和缺陷區域的長寬比構建最優灰度共生矩陣；通過最優灰度共生矩陣對所述灰度圖像進行紋理特征分析，得到缺陷區域的紋理對比度，根據紋理對比度對紅外圖像進行圖像增強；通過對增強后的紅外圖像進行閾值分割，獲取缺失缺陷區域，鋼板表面缺陷包括缺陷區域和缺失缺陷區域。

基于梯度的ROI檢測算法

一種基于梯度的ROI檢測算法，通過Sobel算子邊緣檢測和分塊處理，結合方差統計與閾值比較，有效識別出缺陷區域，減少后續處理壓力。實驗表明該算法能有效檢測針孔、夾雜等缺陷，且對無缺陷圖像有較高識別準確性。

結合多種檢測方法

射線檢測與超聲檢測是對鋼構的內部缺陷檢測的方法，磁粉和滲透檢測屬于對鋼構表面的檢測方法，目視和渦流檢測國外算常規，但是在國內做的比較少，先進探傷檢測方法還有：數字射線，衍射時差法（TOFD），相控陣（PAUT），罐底板漏磁檢測（MFL），導波檢測（GW）。

以上方法都可以作為鋼板表面缺陷的快速檢測方法，具體選擇哪種方法需要根據實際情況和需求來決定。

紅外圖像增強技術應用

灰度共生矩陣優化策略

Sobel算子在其他領域的應用

鋼板缺陷檢測成本效益分析

基于灰度紋理分析的鋼板表面缺陷檢測方法與流程

1.本發明涉及缺陷檢測技術領域，具體涉及基于灰度紋理分析的鋼板表面缺陷檢測方法。 2.目前，連鑄鋼板是鋼鐵產業的主要產品之一，我國當代鋼鐵整體質量有大幅提高，但與世界發達國家相比仍有一定差距，鋼板表面缺陷檢測技術仍有待提高。 鋼板表面缺陷主要分為內部缺陷和表面缺陷。 表面缺陷是指裂紋、夾渣即皮下氣泡等可觀測缺陷，內部缺陷是指低倍組織缺陷如中心偏析、中心疏松、裂紋等。 現有技術中，主要通過人工經驗進行鋼板表面缺陷檢測。 3.本領域的技術人員發現現有技術中存在的如下問題:鋼板表面缺陷檢測過程中，不同質檢員的評級標準不同，對于特征不明顯的缺陷，容易存在漏檢錯檢，同時，人工檢測成本高，整體的檢測效率較低。 技術實現要素: 4.為了解決上述技術問題，本發明的目的在于提供一種基于灰度紋理分析的鋼板表面缺陷檢測方法，所采用的技術方案具體如下:本發明一個實施例提供了一種基于灰度紋理分析的鋼板表面缺陷檢測方法，該方法包括以下步驟:采集鋼板表面紅外圖像和灰度圖像，通過對所述紅外圖像中像素點進行閾值分割，獲取存在溫度異常的缺陷區域;利用缺陷區域像素點的溫度梯度變化方向和缺陷區域的長寬比構建最優灰度共生矩陣;通過最優灰度共生矩陣對所述灰度圖像進行紋理特征分析，得到缺陷區域的紋理對比度，根據紋理對比度對紅外圖像進行圖像增強;通過對增強后的紅外圖像進行閾值分割，獲取缺失缺陷區域，鋼板表面缺陷包括缺陷區域和缺失缺陷區域。 5.進一步地，所述獲取存在溫度異常的缺陷區域的方法，包括:利用閾值對所述紅外圖像進行標注，得到掩膜圖像，利用掩膜圖像與所述紅外圖像相乘，獲取所述溫度異常的缺陷區域。 6.進一步地，所述獲取掩膜圖像的方法為:將所述紅外圖像中像素值大于閾值的像素點標注為1，像素值小于等于閾值的像素點標注為0，得到所述掩膜圖像。 7.進一步地，所述最優灰度共生矩陣的構建過程，包括:根據缺陷區域長寬比獲取橫向偏移步長和縱向偏移步長，利用橫向偏移步長和縱向偏移步長獲取每個像素點的匹配像素點，每個像素點與其對應的匹配像素點組成灰度對; 根據溫度梯度變化方向與四個偏移方向計算偏移角度差值，利用偏移角度差值作為四個偏移方向?qū)幕叶裙采仃嚈嘀叵禂?shù)，通過權重系數對四個偏移方向的灰度共生矩陣進行加權求和，獲取所述最優灰度共生矩陣。 8.進一步地，所述紋理對比度的獲取方法為:根據最優灰度共生矩陣內的像素點的灰度值計算紋理對比度，紋理對比度公式為:其中，表示第個和第個像素點的灰度值，表示灰度對的概率值，表示灰度對出現的頻數，表示方形圖像灰度對的總數。 9.進一步地，所述缺陷區域長寬比的獲取方法，包括:獲取溫度異常的缺陷區域的最小外接矩形，根據最小外接矩形的長和寬，計算所述缺陷區域的長寬比。 10.進一步地，所述溫度梯度變化方向的獲取方法，包括:以溫度梯度最大的像素點作為缺陷像素點，獲取不同缺陷像素點的溫度梯度方向與水平方向夾角的余弦值，利用余弦值判斷缺陷主要溫度梯度變化方向;當溫度梯度方向與水平方向的夾角的余弦值大于余弦閾值時，則將對應缺陷像素點視為相同延展方向;當溫度梯度方向與水平方向的夾角的余弦值小于等于余弦閾值時，則將對應缺陷像素點視為不同延展方向，將相同延展方向的缺陷像素點的溫度梯度方向與水平方向的夾角作為所述溫度梯度變化方向。 11.進一步地，所述獲取缺失缺陷區域的方法，包括:以紋理對比度作為權重因子，與紅外圖像內所有像素點的溫度值相乘，得到增強后的紅外圖像，對增強后的紅外圖像重新進行閾值分割，獲取缺失缺陷區域。 12.本發明實施例至少具有如下有益效果:(1)根據缺陷區域長寬比獲取橫向偏移步長和縱向偏移步長，利用橫向偏移步長和縱向偏移步長獲取每個像素點的匹配像素點構成灰度對，能夠更好的獲取缺陷區域像素點的細節紋理特征信息。 13.(2)利用溫度梯度變化方向與所選取的四個偏移方向之間的偏移方向差值作為權重系數，獲取最優灰度共生矩陣，并利用紋理對比度特征對紅外圖像進行增強，能夠解決不明顯缺陷點對熱量傳播方向影響較小的問題，提高缺陷點的識別精度。 14.為了更清楚地說明本發明實施例或現有技術中的技術方案和優點，下面將對實施例或現有技術描述中所需要使用的附圖作簡單的介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它附圖。 15.圖1為本發明一個實施例提供的一種基于灰度紋理分析的鋼板表面缺陷檢測方法 16.為了更進一步闡述本發明為達成預定發明目的所采取的技術手段及功效，以下結合附圖及較佳實施例，對依據本發明提出的一種結構件生產信息視覺測量方法，其具體實施方式、結構、特征及其功效，詳細說明如下。 在下述說明中，不同的“一個實施例”或“另一個實施例”指的不一定是同一實施例。

鋼板表面缺陷感興趣區域檢測算法

鋼板表面缺陷感興趣區域檢測算法 https://blog.csdn.net/weixin_43845941/article/details/86477744版權鋼板表面缺陷檢測的關鍵是圖像預處理，包括ROI檢測、去噪和增強。 本文提出一種基于梯度的ROI檢測算法，通過Sobel算子邊緣檢測和分塊處理，結合方差統計與閾值比較，有效識別出缺陷區域，減少后續處理壓力。 實驗表明該算法能有效檢測針孔、夾雜等缺陷，且對無缺陷圖像有較高識別準確性。 我們對Markdown編輯器進行了一些功能拓展與語法支持，除了標準的Markdown編輯器功能，我們增加了如下幾點新功能，幫助你用它寫博客: 當然，我們?yōu)榱俗層脩舾颖憬?，我們增加了圖片拖拽功能。 SmartyPants將ASCII標點字符轉換為智能印刷標點HTML實體。例如:。 TYPE ASCII HTML Single backticks 'Isn't this fun?' ‘Isn’t this fun?’ Quotes Isn't this fun? Isn’t this fun? Dashes -- is en-dash， --- is em-dash – is en-dash， — is em-dash 創建一個自定義列表 OpenCV基本操作(python開發)——(8)實現芯片瑕疵檢測 小白第一次嘗試投稿，持續了5天對本項目成功運行，過的非常的恍惚，實在是太痛苦!故在此將整個過程記錄于此，說明:1.在源代碼的基礎上進行了修改(但修改量不大)2.但是源代碼是可以運行出來的原文地址:但是建議從此項目中進入:(理由下文會說)為之前逃避學習編程留下悔恨的淚水，在此和各位朋友們記錄一下前期掉的坑:本菜主妄想在本地運行這個，那不就意味著都部署環境?!1.部署tensorflow框架(失敗)2.pycharm+anaconda(數據集分析正確，訓練出錯)3.ai 01-06 6.**圖像分割與目標檢測**:通過連通成分標記(bwlabel)和區域?qū)傩苑治?，可以將感興趣的缺陷區域分離出來。 然后，利用形狀特征(如面積、周長、圓度)和位置信息進行進一步篩選和分類。 7.**機器學習與模式識別*...。 目標檢測是指識別圖像中包含的所有感興趣的目標并確定它們的位置和類別。 在工業自動化和質量控制中，鋼板缺陷檢測尤為重要，能夠及時發現鋼板生產過程中出現的各種缺陷，對于保障產品質量和生產效率具有決定性意義。 ...。 05-23 03-02 12-06 金屬是一種在自然界中廣泛存在的富有延展、導電、導熱等性質的物質，在生活中應用極為普遍。 金屬元素是人們生產和生活的主要物質資源，也是現代工業中非常重要和應用最多的一類物質。 金屬材料生產運行環境相對惡劣，導致金屬表面產生各種瑕疵缺陷，嚴重影響產品質量，影響企業效益。 所以對金屬表面瑕疵缺陷進行自動化檢測顯得尤為重要。 10-01 40萬+ 1.余額是錢包充值的虛擬貨幣，按照1:1的比例進行支付金額的抵扣。 2.余額無法直接購買下載，可以購買VIP、付費專欄及課程。

探傷檢測

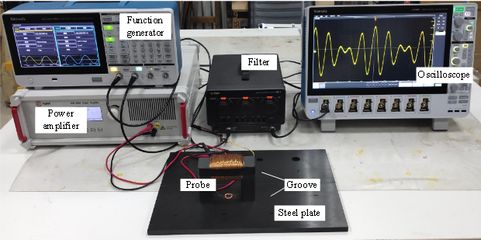

其中射線檢測與超聲檢測是對鋼構的內部缺陷檢測的方法，磁粉和滲透檢測屬于對鋼構表面的檢測方法，目視和渦流檢測國外算常規，但是在國內做的比較少，先進探傷檢測方法還有:數字射線，衍射時差法(TOFD)，相控陣(PAUT)，罐底板漏磁檢測(MFL)，導波檢測(GW)。 射線檢測(RT)、超聲檢測(UT)、磁粉檢測(MT)、滲透檢測(PT)、目視檢測(VT)、渦流檢測(ET) 探傷檢測是指探測金屬材料或部件內部的裂紋或缺陷。 《鋼結構超聲波探傷及質量分級法(JG/T203-2007)》《鋼結構工程施工質量驗收規范》GB50205-2001 1、鋼材原材有關項目的檢測，合格證、拉伸和彎曲試驗; 2、焊接工藝評定試驗; 3、焊縫無損檢測，超聲波、X射線或磁粉等; 4、高強度螺栓扭矩系數或預拉力試驗; 5、高強度螺栓連接面抗滑移系數檢測; 6、鋼網架節點承載力試驗; 7、鋼結構防火涂料性能試驗等。 1、超聲探傷(UT)超聲探傷在受檢鋼板前發射超聲波，若鋼板中存在缺陷，那么超聲波會因為缺陷發生反射、折射或變形波形，通過記錄這些變化分析缺陷的類型及其形態。 由于超聲波本身能量高、穿透性能好，且鋼板本身較為平滑，因此超聲波常用于檢測鋼板中的夾雜、縮孔、氣泡、裂紋等缺陷。 2、磁粉探傷(MT)磁粉探傷只適應于檢測表面缺陷，是指通過在設備表面敷設磁粉，利用其在磁性材料設備表面缺陷處的聚集形狀來判定缺陷的位置、大小及形態。 該方法造價較低，易于鋼鐵生產企業對批量板材采用。 但是對于厚度較深的特種型材，是否采用該法檢測隱藏較深的缺陷，有待實地驗證。 3、滲透檢測(PT)滲透檢測技術同樣只適用于檢測表面缺陷。 它利用滲透液涂抹在鋼板表面，然后利用清洗液擦拭表面多余的滲透液，再涂抹顯像劑，缺陷中殘留的滲透液被顯像材料吸附，從而觀測缺陷的形狀并判斷缺陷類型。 該方法在檢驗前后需要多次擦拭，工序較為繁瑣，且不能檢測內部缺陷和表面粗糙及污濁的鋼板。 4、射線檢測(RT)將X射線或γ射線投射在鋼板表面，鋼板另外一側可放置膠皮，由于射線經鋼板傳播、吸收后因有無缺陷而強度不一，故膠片可以記錄缺陷的形狀及位置。 該方法對夾渣、疏松和氣孔等常見鋼板缺陷檢測靈敏，缺點是該方法難以發現缺陷的具體深度，不容易發現裂紋。 5、視覺檢測(VI) 視覺檢測方法是通過機器視覺系統(CCD陣線攝像機)掃描鋼板表面，將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號;圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。 改方法可以實現在線高速檢測。

一種鋼板表面缺陷檢測方法及系統與流程

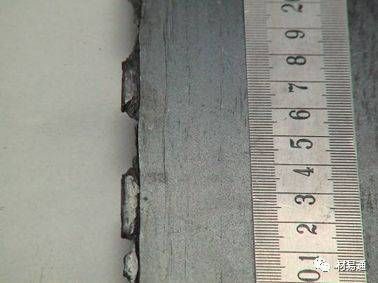

本發明涉及缺陷檢測領域，特別是指一種鋼板表面缺陷檢測方法及系統。 背景技術鋼板的生產技術是鋼鐵工業發展水平的一個重要標志，其產品在汽車工業、船舶工業、國防工業、航空航天和化工設備等領域得到了廣泛的應用。 鋼板在生產過程中由于受到原材料、軋制工藝和系統控制等諸多技術因素的影響，其表面出現擦疤、劃傷(scratch)、夾雜(inclusion)、毛刺、起皮、鐵鱗(ironscale)等缺陷的情況時有發生。 這些缺陷不僅會影響鋼板表面的外觀完整性，還會對鋼板的耐磨性、抗...。 注意:該技術已申請專利，請尊重研發人員的辛勤研發付出，在未取得專利權人授權前，僅供技術研究參考不得用于商業用途。 該專利適合技術人員進行技術研發參考，增加技術思路，做技術知識儲備，不適合論文引用。 請注意，此類技術沒有源代碼，用于學習研究技術思路。 提示:您尚未登錄，請點后下載，如果您還沒有賬戶請點，登陸完成后，請刷新本頁查看技術詳細信息。 王老師:1.網絡安全;物聯網安全、大數據安全2.安全態勢感知、輿情分析和控制3.區塊鏈及應用 張老師:1.內燃機燃燒及能效管理技術2.計算機數據采集與智能算法3.助航設備開發

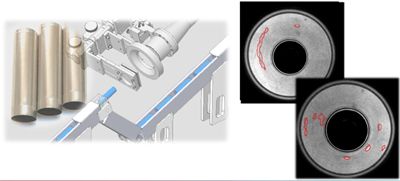

opencv表面缺陷檢測_機器視覺檢測技術在鋼板表面缺陷檢測的應用

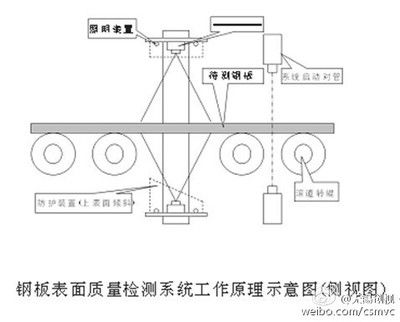

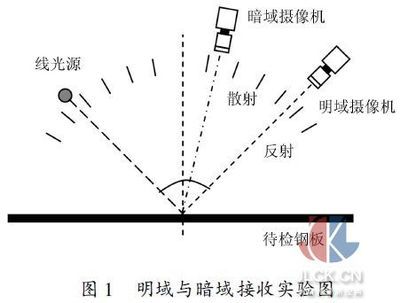

鋼板表面缺陷檢測系統的基本架構 鋼板表面缺陷檢測系統架構主要由工業CCD攝像機、LED照明系統、圖像采集及處理計算機系統、數據統計與管理系統等組成。 鋼板表面缺陷檢測系統的工作原理 LED光源以一定方向照射到鋼板表面上，CCD像機在鋼板上掃描成像，掃描所得的圖像信號經過圖像采集卡輸入計算機，通過圖像預處理得到鋼板表面缺陷的二值圖像，提取二值圖像中的幾何特征參數，然后再進行圖像識別，判斷出是否存在缺陷。 鋼板表面缺陷檢測系統，利用機器視覺檢測技術的基本原理，在鋼板的最后一道工序代替人工檢測，鋼板表面缺陷檢測系統不僅可以實時對鋼板表面缺陷檢測，還能提供數據庫管理缺陷以及鋼板其他信息，為管理人員提供方便的數據統計及報表打印功能，輔助進行鋼板質量管理工作。 機器視覺檢測技術在不銹鋼表面檢測與研磨領域得到廣泛運用。 四元數致力于運動控制、圖像與視覺傳感等工業自動化技術的研發和應用，產品廣泛應用于印刷設備、模切設備、貼合設備、多軸數控設備、機械手、電子加工和檢測設備、激光加工設備、拋光機械生產自動化等工業控制領域。 傳統人工目檢已遠不能滿足工業生產要求，如何及時對鋼板表面缺陷檢測利用機器視覺檢測技術的鋼板表面缺陷檢測系統是在不銹鋼研磨線上對鋼板上下表面利用機器視覺檢測技術進行實時檢測，通過圖像采集卡在特殊光源的配合下獲取鋼板表面的圖像，自動從圖像中準確定位并... 基于Opencv的工業測量部分核心類文檔接口:測量SDK的接口為CTSMeasure，作為類導出供應用程序調用。 管理:整個測量SDK的調度中心CTSMeasureManager，統一管理接口和實現。 圖形:所有圖形都繼承自CTSMeasureUnit，充當連接各個圖形類型和管理類 CTSMeasureManager的橋梁。 提供兩種方法，公共方法(有具體實現)，個別方法(虛函數，派生子類可根據自己的需要重載此方法)。 如下圖所示為某種用于試劑檢驗的產品，需要利用機器視覺的方法檢測產品的缺陷。 本設計的目的是綜合運用圖像處理的知識，檢測產品是否有嚴重缺陷。 在檢測算法之前，作為圖像的預處理，檢測和定位產品的外輪廓，矯正產品的姿態，對于后續的算法處理有著重要的意義。 數據為真實的工業產品成像，分為放在OK，NG目錄下。 數據提取地址鏈接提取碼:s3jl，OK目錄下的 魚眼相機成像模型以及基于OpenCV標定魚眼鏡頭(C++) 二爺?shù)牟┛?魚眼鏡頭一般是由十幾個不同的透鏡組合而成的，在成像的過程中，入射光線經過不同程度的折射，投影到尺寸有限的成像平面上，使得魚眼鏡頭與普通鏡頭相比起來擁有了更大的視野范圍。 上式表示的模型是根據四種魚眼相機投影模型得出的一種通用魚眼相機多項式模型。 上述式子中，rd表示魚眼圖像中的點到畸變中心的距離，是魚眼相機的焦距，是入射光線與魚眼相機光軸之間的夾角，即入射角。 【Opencv工程開發所用類】能完美嵌入目標檢測、語義分割等計算機視覺任務的視頻攝像頭類 向往有那么一天夢幻的步態識別落地，開花! 轉自:機器視覺表面缺陷檢測綜述 《中國圖像圖形學報》 小白學視覺 點擊上方"小白學視覺"，選擇加"星標"或"置頂"重磅干貨，第一時間送達導讀FILE鋼鐵是現代工業最重要的建筑材料之一，不僅在民用領域，在軍事領域也是重要的制造材料。 鋼鐵企業對生產的鋼鐵進行缺陷檢查，是保證鋼鐵產品質量的重要環節。 借助卷積神經網絡算法和U-Net結構，可以準確地檢測出鋼鐵平面的焊接故障，還能評估它的嚴重程度。 01介紹焊接缺陷可以定義為焊...工業缺陷檢測項目實戰(二)--基于深度學習框架yolov5的鋼鐵表面缺陷檢測 基于深度學習框架yolov5的鋼鐵表面缺陷檢測首先說明: 我做這個的主要目的，是利用opencv的C++代碼，加載深度學習模型框架進行檢測識別。 也就是說，在yolov5訓練完后，用C++部署訓練好的權重和網絡模型，然后進行檢測。 這個過程，遇到特別多的坑，這里要給大家一一列出來，也防止我以后自己忘記哈哈哈哈。 。 一篇文章，感興趣的可以看一下，基于OpenCV的木材表面缺陷檢測系統 在一個圖像中檢測目標是圖像分割的一個例子。 如果把一幅圖像看做一個具有山(高亮度)和低谷(低亮度)的表面，那么這個變換在一幅圖像中找亮度低谷。 基于機器視覺的太陽能電池片表面缺陷檢測的研究! 常規定義:在一個多邊形中，其邊緣或內部任意兩個點的連線都包含在多邊形的邊界或者內部，這個多邊形稱為凸包。 嚴謹定義:包含點集合S中所有點的最小凸多邊形稱為凸包。 ④調用API檢測凸包;1-1--檢測輪廓API。 1-2--繪制輪廓API。 2--檢測并繪制凸包。 2-1--凸包的概念。 檢測凸包的原理可參考。

鋼板表面缺陷檢測系統的設計與實現.pdf

摘要:鋼板作為鋼鐵工業的主要產品形式之一，已成為汽車、機械制造、化工、航空、航天和造船等工業不可缺少的 原材料，其表面質量的優劣將直接影響最終產品的性能和質量。 針對目前國內鋼板表面缺陷檢測方法比較落后、檢測效 像模式匹配等技術，實現了鋼板表面的自動拍照、缺陷檢測及生產和缺陷信息的保存;依據圖片的幾何學特征和光學特征 等，實現了缺陷檢測算法，包括缺陷識別和缺陷分類。 在此基礎上開發的鋼板表面缺陷檢測系統已經成功地應用到了現實 的鋼板生產中。 關鍵詞:表面缺陷;缺陷識別;缺陷分類;模式匹配 :;;; 中圖分類號:文獻標識碼: 輥印、刮傷、針眼、磷皮、孔洞、麻點等不同類型的缺陷。 這 引言些缺陷不僅影響產品的外觀，而且降低了產品的抗腐蝕性、 耐磨性和疲勞強度等性能。 如何在生產過程中實時檢測鋼 隨著經濟的飛速發展，鋼材作為經濟建設的基礎材料，板的表面缺陷，從而控制和提高鋼板的表面質量，一直是鋼 需求量越來越大，產量也逐年遞增。 鋼板作為鋼材的主要鐵生產、加工企業非常關注的問題。 型材之一，其質量的重要性不言而喻。 鋼板的表面質量是作為系統的核心技術之一，鋼板表面缺陷檢測技術的 鋼板最為重要的質量因素之一，其優劣直接影響到最終產發展經歷了人工檢測、新興技術和信息化等幾個階段。 品的質量與性能。 然而，在生產加工過程中，由于原材目前，國內鋼鐵制造、加工企業通常采用人工目視抽檢和頻 料、軋制設備和工藝等原因，導致鋼板表面出現結疤、裂紋、閃光檢測等方法進行表面質量檢測，經過概率計算并參考 :王志成。 一，男，河北唐山人，碩士生，研究方向為計算機圖形與圖像處理;吳壯志，副教授;馮路，碩士生;唐發根，教 通訊地址:北京市北京航空航天大學計算機學院;: :，，，..一 檢測員的經驗數據，形成鋼板的綜合質量評估。 該款工業照相 法抽檢率低，不能%反映鋼板表面質量;實時性差，遠機焦距確定為，靶面確定為..， 不能滿足在線高速的生產節奏;缺乏檢測的一致性和科學由此確定了照相機的視場范圍約為:。 性、檢測的置信度低;檢測環境惡劣，對人身及設備損害較生產線上的鋼板寬度為，并且工業照相機的 大等。 種種缺點使得檢測的效果并不是十分理想。 視場范圍已經確定為。 所以，為了達到客 計算機視覺檢測作為新興的缺陷檢測技術，隨著計算戶端的要求即拍照范圍覆蓋鋼板的正反所有表面，至少要 機技術和人工智能等技術的長足發展，越來越受到鋼板表用正反各兩個，共四臺工業照相機在一定的頻率下不停地 面缺陷檢測領域的青睞。 國外一些發達國家早已經將其應拍照參見圖。 生產線上鋼板的最大運行速度為 用到了鋼板表面缺陷檢測中，生產出了比較成熟的檢測系/，所以照相機的拍照頻率達到/幀/ 統，比如德國公司的系統。 但是，由于秒就能保證覆蓋鋼板的所有表面。 為了提高客戶端的工作 成本和產權等因素，并沒有廣泛應用到國內鋼鐵生產中。 效率，每臺工業照相機由一臺客戶端主機控制。 所以，研究具有自主知識產權的鋼板表面缺陷檢測系統受 到國內鋼鐵企業越來越多的關注。 本文介紹的系統采用了 計算機視覺技術，實現了照相機的自動拍照與缺陷的自動 檢測等功能，滿足了鋼板生產廠商對于表面缺陷自動檢測 系統的需求。 而且，由于板材生產的共性，只需稍作改造即 可應用到其他板材生產中。 圖生產線示意圖 .需求概述 為了實現客戶端自動拍照，在生產線傳送鋼板的卷軸 本系統為唐山某鋼板生產公司委托開發的鋼板表面缺上安裝一個計數器。 陷檢測系統。 由此，可以計算出系統應每隔個脈 和銷售的小卷鋼板，而鋼板表面缺陷檢測系統完成的工作沖拍照一次。 主要是實時地檢測鋼板表面，判斷是否存在缺陷，并對缺陷客戶端和服務器端通過交換機相連接形成局域網，實 進行分類和記錄相關的信息。 現圖片和計數器值的傳送。 根據工業照相機的分辨 生產線主要分為兩部分:對鋼板進行傳送和剪切的生率，每張照片的數據大小為×.，每 產部分和生產工人操作生產線的操作臺部分。 為了保護生秒上傳至服務端的數據量最大為.××。 這 產工人，操作臺與生產線有一定的距離。 為了達到實時監就要求系統的交換機是/帶寬的交換機。 控鋼板生產情況的目的，將系統設計成了客戶端/服務器端由于現場環境的限制，照相機并不能安裝在分割兩卷 模式。 這就使得在這段距離內的鋼板，對其表面進 近，以便與操作臺相連，記錄操作信息。 服務器端負責缺陷行拍照發生在前一段鋼板運行的時間內。 但是，這些圖片 檢測，并記錄缺陷信息及生產時的一些生產信息，以便對產卻是屬于下一段鋼板參見圖。 為了解決這個問題，系 品進行分等和改進生產工藝。 統應該記錄各個生產操作，通過各種操作信號以及這些信 經過調研及總結得出了鋼板生產的具體過程，其流程號發生時的計數器值來計算出究竟哪些圖片屬于上一卷鋼 如圖所示。

Matlab對鋼板表面缺陷檢測:幾何校正、分割、填充紅色、計算面積

Matlab對鋼板表面缺陷檢測:幾何校正、分割、填充紅色、計算面積 01-06 05-06 該資源是一個基于MATLAB的平面參數測量系統，主要用于檢測帶缺陷的光伏面板并進行缺陷定位及面積計算。 MATLAB是一款強大的數學計算軟件，被廣泛應用于科研、工程和教育領域，尤其是信號處理、圖像分析和數值計算等...。 校正這一問題通常需要進行空間變換，包括已知和未知映射關系下的幾何校正。 已知映射關系時，可以直接應用相應的數學模型進行校正;而在映射關系未知的情況下，需要通過算法估計這些關系。 在空間變換過程中，灰度...。 04-01 本資料包【缺陷檢測】基于形態學實現印刷電路板缺陷檢測技術附matlab代碼.zip聚焦于利用圖像處理中的形態學方法進行PCB缺陷檢測，并提供了MATLAB代碼實例，有助于深入理解和應用這一技術。 形態學是圖像處理...。 03-09 該課題為基于形態學的缺陷檢測，素材采用的是光伏板缺陷。 通過灰度，二值化，邊緣檢測，形態學，開閉運算，去除小面積干擾等方法，判斷出缺陷所在，定位，并且框出，且計算出各個塊面積。 配有一個人機交互界面，把缺陷個數，面積等分別顯示到GUI界面上。 05-23 06-04 12-06 金屬是一種在自然界中廣泛存在的富有延展、導電、導熱等性質的物質，在生活中應用極為普遍。 金屬元素是人們生產和生活的主要物質資源，也是現代工業中非常重要和應用最多的一類物質。 金屬材料生產運行環境相對惡劣，導致金屬表面產生各種瑕疵缺陷，嚴重影響產品質量，影響企業效益。 所以對金屬表面瑕疵缺陷進行自動化檢測顯得尤為重要。 04-22 在圖像處理領域，圖像畸變校正是一...總的來說，MATLAB作為強大的圖像處理工具，提供了全面的支持來實現圖像畸變校正，通過對相關函數和步驟的理解與實踐，開發者能夠有效地解決圖像變形問題，提升圖像質量和處理效率。 1.余額是錢包充值的虛擬貨幣，按照1:1的比例進行支付金額的抵扣。 2.余額無法直接購買下載，可以購買VIP、付費專欄及課程。

鋼板表面缺陷檢測方法

在鋼板加工過程中，由于原材料、軋制設備、工藝等多種原因，使鋼板表面經常出現傷痕、裂紋、軋痕、劃痕、針孔、氧化皮、孔洞、凹坑等缺陷。 這些缺陷不僅會影響產品的外觀，還會降低產品的耐腐蝕性、耐磨性和疲勞強度。 隨著CCD技術、圖像處理技術，尤其是計算機技術、機器視覺技術的飛速發展，使得鋼材表面質量的在線檢測成為可能。 該在線檢測系統可以在生產線正常運行的情況下，實時、高效地檢測出鋼板表面的各種缺陷。 通過統計分析，參照產品質量等級標準，可以對單個或批次產品的質量狀況進行評價，并提供給工廠質量控制部門作為其決策依據。 鋼板表面檢測 【檢測問題】 ●系統必須能在線檢測鋼板表面的瑕疵，如劃痕、刮傷、孔洞、結疤、墊坑等表面異常。 ●系統能應對因鋼板寬度變化、以及鋼板在移動過程中產生的扭曲或傾斜、鋼板表面有油污或水滴所造成的干擾。 ●瑕疵檢測具備自學習、自適應功能適合于不同寬度、不同顏色、不同速度的要求，還必須應用模式識別、自動暴光、防抖動、瑕疵報警等功能。 瑕疵檢測和瑕疵報警是動態實時的。 ●系統必須具備精度高、故障點少等特點，需用工業級數字攝像機和工業級PC機相接合來完成系統任務。 ●系統必須有光機電一體化設計應用技術，確保系統集成高效。 【系統指標】 1、鋼板瑕疵檢測系統能在0.2秒內給出是否存在瑕疵，若鋼板表面存在瑕疵，標識出瑕疵位置且報警提示。 2、對有瑕疵的圖像進行保存，有待鋼板質量評估以及其它后續處理。 3、鋼板瑕疵檢測系統檢測瑕疵大小的誤差精度可調。 鋼板缺陷檢測 4、通過友好人機界面在圖像中標識出瑕疵的位置，并給予報警提示。 5、系統可以記錄和存儲瑕疵的圖片，以及圖片在被檢測鋼帶卷繞中的位置，以供對整個鋼帶的質量進行定量的分析和評估。

一種鋼板表面缺陷檢測方法

IPC分類號G06T7/00;G06V10/764;G06V10/82;G06N3/0464;G06N3/08CPC分類號- 發明人李井先，岳晨，李福存，王蘇楊，林文輝，楊愛玲，楊波，王雨澄，馬超 申請人地址江蘇省南京市江北新區中山科技園科創大道9號A5棟五層申請人郵編211500 本申請涉及圖像處理領域，具體提供一種鋼板表面缺陷檢測方法，包括:獲取鋼板表面原始圖像數據;根據原始圖像數據，建立鋼板表面缺陷標注數據集;根據訓練集訓練目標檢測模型，以得到訓練模型;將測試集導入訓練模型，得到目標檢測推理結果;根據誤檢的缺陷類型從所述目標檢測推理結果中確定誤檢背景圖像;生成二分類數據集，二分類數據集包括標注數據集中的缺陷圖像以及誤檢背景圖像;使用二分類數據集訓練多個分類模型，以得到第一候選模型;組合第一候選模型以得到最優組合模型，并將目標檢測推理結果代入最優組合模型以對目標檢測推理結果進行優化。 通過目標檢測以及最優組合優化檢測結果，達到提升缺陷的檢出率，降低缺陷誤檢率的目的。

鋼板表面缺陷的檢測與實施

無錫東富達自主開發的鋼板表面質量在線檢測系統，主要由工業圖像傳感器、專用光源、控制設備、計算機圖像處理單元和終端控制設備等構成，能對生產線上鋼板的表面缺陷和缺陷產生位置等進行在線檢測和記錄。 鋼板表面缺陷的檢測與實施 鋼板表面質量是鋼板質量的重要指標之一，表面質量的優劣直接影響其最終產品的質量與性能。 在鋼板加工過程中，由于原材料、軋制設備和工藝等多種原因，常常導致鋼板表面出現結疤、裂紋、輥印、刮傷、針眼、鱗皮、孔洞、麻點等各種缺陷。 這些缺陷不僅影響到產品的外觀，而且降低了產品的抗腐蝕性、耐磨性和疲勞強度等性能。 如何在生產過程中快速檢測鋼板的表面質量，有效控制和提高產品的表面質量，降低產品的次品率，提高勞動生產效率，對于鋼板加工企業具有十分重要的現實意義。 目前鋼板表面缺陷檢測的方法，主要有傳統的無損檢測和現代的機器視覺技術。 其中，無損檢測技術主要有渦流檢測技術、紅外檢測技術和漏磁檢測技術等。 但是，由于這些技術方法并非十全十美，有的還存在各種不同的缺點，比如檢測精度低、檢測速度慢、無法對缺陷進行分類、缺陷漏檢率高、現場安裝條件苛刻等，因此并不能完全滿足高速軋制帶鋼表面質量檢測的要求。 表面缺陷檢測 隨著CCD(電荷耦合元件)技術、圖像處理技術，尤其是計算機技術的飛速發展，機器視覺技術也迅速發展，使鋼板表面質量在線檢測成為可能。 這種在線檢測系統可在生產線正常運行的條件下實時、高效地檢測出鋼板表面的各類缺陷，通過統計分析并參照產品質量等級評定標準，評估出單個或批量產品的質量狀況，并提供給工廠質量控制部門，作為其決策的依據。 當檢測到鋼板表面存在缺陷時，系統可根據需要發出相應的控制或報警信號，并且將缺陷位置、類型和鋼板缺陷圖片等信息數據記錄并顯示在軟件上。

鋼板表面缺陷檢測關鍵技術研究

鋼板表面缺陷檢測關鍵技術研究 摘要:鋼板表面缺陷檢測技術在國內外鋼鐵企業和研究機構已經開展十年左右，并取得了一定的成果。但是，隨著時代的進步和市場需求的深化，特別是IT、互聯網、云服務的高速擴張，鋼鐵行業也不可避免的受到?jīng)_擊。為適應市場的變化，國內外的鋼鐵企業開始全面的布局帶鋼生產線的表面質量檢測與控制。一方面，市場對優質鋼材的高質量要求和對產品生產的高速性要求，鋼鐵企業必須不斷提高生產線的鋼板表面質量監控標準和生產線的效率;另一方面，鋼鐵企業不再只針對單一的獨立生產線進行配備表面缺陷檢測系統，而是所有生產線全面布局表面質量監控系統，以實現資源的可重復利用和優化配比。這造成國內外現有的研究... 出版:《中國學術期刊(光盤版)》電子雜志社有限公司 違法和不良信息舉報電話:400-062-8866

一種快速識別鋼板表面缺陷的檢驗方法

批注本地保存成功，開通會員云端永久保存去開通 一種快速識別鋼板表面缺陷的檢驗方法

一種快速識別鋼板表面缺陷的檢驗方法

一種快速識別鋼板表面缺陷的檢驗方法一種快速識別鋼板表面缺陷的檢驗方法本發明公開了一種快速識別鋼板表面缺陷的檢驗方法，該方法利用LED燈，通過調整科學的光線角度、距離與光束，再通過攝像機連接電腦，在電腦中進行圖像處理，能夠更為直觀檢測和記錄鋼

鋼板外表面缺陷檢測、磁粉探傷檢驗鋼板外表面缺陷檢測視頻

鋼板外表面缺陷檢測、磁粉探傷檢驗 鋼板外表面缺陷檢測 饒經理請說明來自順企網，優惠更多 請賣家聯系我 產品詳細介紹 見的缺陷是折疊、夾雜、縮孔、氣泡、分層以及裂紋等。用于探傷的方法主要有:。 1.超聲探傷(UT) 超聲探傷在受檢鋼板前發射超聲波，若鋼板中存在缺陷，那么超聲波會因為缺陷發生反射.折射或變形波形，通過記錄這些變化分析缺陷的類型及其 由于超聲波本身能量高、穿透性能好，且鋼板本身較為平滑，因此超聲波常用于檢測鋼板中的夾雜、縮孔、氣泡、裂紋等缺陷。 2.磁粉探傷(MT) 磁粉探傷只適應于檢測表面缺陷，是指通過在設備表面敖設磁粉，利用其在磁性材料設備表面缺陷處的聚集形狀來判定缺陷的位置、大小及形態。 該方法造價較低，易于鋼鐵生產企業對批量板材采用。 但是對于厚度較深的特種型材，是否采用該法檢測隱藏較深的缺陷，有待實地驗證。 3.滲透檢測(PT) 滲透檢測技術同樣只適用于檢測表面缺陷。 它利用滲運液涂抹在鋼板表面，然后利用清洗液擦拭表面多余的滲透液，再涂抹顯像劑，缺陷中殘留的滲。 透液被顯像材料吸附，從而觀測缺陷的形狀并判斷缺陷類型。 該方法在檢驗前后需要多次擦拭，工序較為繁瑣，且不能檢測內部缺陷和表面粗糙及污濁的鋼板。 4.射線檢測(RT) 將X射線或y射線投射在鋼板表面，鋼板另外-一側可放置膠皮，由于射線經鋼板傳播、吸收后因有無缺陷而強度不一，故膠片可以記錄缺陷的形狀及位置。 該方法對夾渣、疏松和氣孔等常見鋼板缺陷檢測靈敏，缺點是該方法難以發現缺陷的具體深度，不容現裂紋。 5、視覺檢測(VI) 視覺檢測方法是通過機器視覺系統(CCD陣線攝像機)掃描鋼板表面，將被攝取目標轉換成圖像信號，傳送給的圖像處理系統，根據像素分布和 度、顏色等信息，轉變成數字化信號;圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。 改方法可。 實際生產中，對于鋼板探傷方法進行選擇，要遵從適用性、可行性、可靠性、經濟性進行區別選擇。 經營范圍檢測技術領域內的技術開發、技術轉讓、技術咨詢、技術服務;建筑材料、貴金屬、化工產品、珠寶玉石、建筑消防設施、電氣機械、機動車性能、電氣防火技術、無線通信網絡系統性能、水質、皮革、箱包的檢測服務;服飾、針織品、紡織品、服裝、煤炭、空氣污染、工礦企業氣體、水污染、廢料、噪聲污染、放射性污染、光污染、室內環境、電能質量、施工現場質量、公路與橋梁、船舶、電子產品、無損探傷、燃氣特性、鞋類及鞋材產品、環境保護的檢測及監測;公共設施安全監測服務;軟件測試服務;裝修質量鑒定;燃氣用具檢測;環境評估;地質勘查技術服務;地下管線探測;安全生產技術服務;企業認證服務。 (依法須經批準的項目，經相關部門批準后方可開展經營活動)。 公司簡介江蘇廣分檢測技術有限公司簡稱廣分檢測(GFQT)，總公司在國際大都市，具有“國際貿易中心”之稱的廣東省省會城市:廣州。 5，000.00元/次
